硬件笔记（二）——太阳能充电管理模块

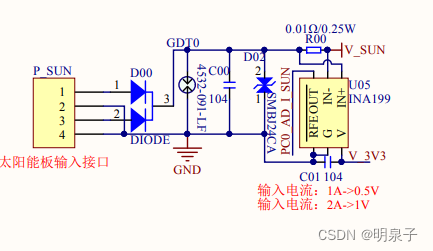

1.输入保护及电流检测模块



1>D00为单向导通二极管，防止反向电流对太阳能板造成破坏（整流作用）

2>4532-091-LF为气体放电二极管，当电路中出现过电压时，气体放电二极管会触发放电，将过电压引流到地，保护其他元件不受损坏。（过电压保护）

3>C00为滤波电容，对太阳能输出的电源进行滤波处理

4>SMBJ24CA为瞬态抑制二极管 极性：双向 反向截止电压(Vrwm)：24V 击穿电压：26.7V 最大钳位电压：38.9V（瞬态过压保护）

5>R00为采样电阻，阻值由实际应用决定。

INA199在此处的应用为太阳能输出电流检测INA199分别有X1\X2\X3几个型号，不同点在于内部的增益电阻阻值不同，X1->R=20K，X2->R=10K,R3->R=5K。增益倍数为1M/R。此处的为INA199X2内部放大增益为100。

                                                VOUT=((VIN+)- (VIN-))1M/R+VREF

                                                        （VIN+）-(VIN-)=I*Res

此处想要检测电流为1A时输出0.5V,2A时输出1V。已知R=20K,VREF=0V。可求得Res为0.01Ω。要注意电阻额定功率的选取

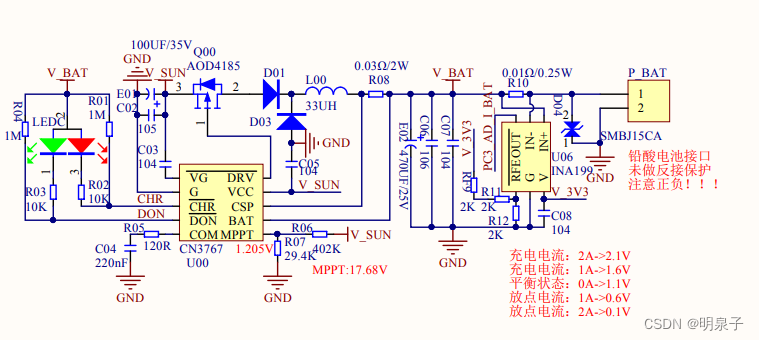

2.太阳能充电管理电路

1>VG引脚按数据手册指示与VCC之间连接104电容，以及输入旁路电容

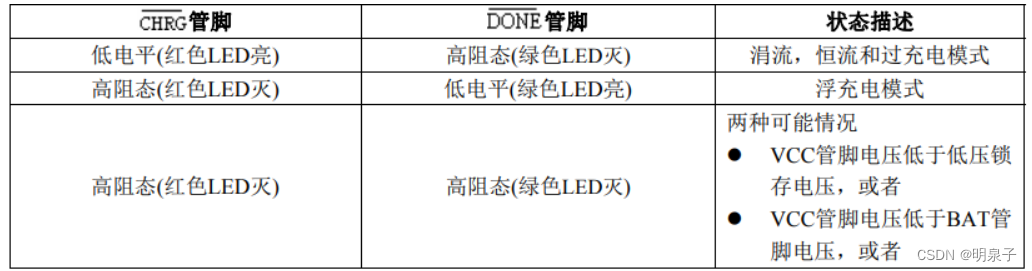

2>CHR、DON引脚连接LED指示灯由于引脚高电平输出为高阻态——引脚并联上拉电阻

​​

3>COM引脚为了保证电流调制回路和电压调制回路的稳定性，从COM到地之间串联连接一个120Ω的电阻和一个220nF 的瓷片电容

4>MPPT引脚保证将太阳能板最大功率点电压调制在1.205V输入。

VMPPT＝V_SUN*R07/(R06+R07)

需要选择合适的阻值

5>BAT与CSP引脚并联在电流采样电阻两端，作为芯片充电模式判定，最大充电电流通过此采样电阻设定（0.12/R）

6>VCC接入输入电压并上旁路电容

7>DRV引脚连接PMOS管G(源)极，栅极与太阳能正极相连，漏极与电池正极相连D01、D03为肖特基二极管这两个二极管通过电流能力至少要比充电电流大；二极管的耐压要大于最高输入电压的要求。

8>低电压锁存 (UVLO): 芯片内部的低电压锁存电路监测输入电压，当输入电压低于5.2V(典型值)时，内部电路被关断，充电器不工作。过充电电压和浮充电电压 CN3767过充电电压是14.8V(典型值)，精度为1.5%。浮充电电压为过充电电压的91.57%，即其典型值为 13.55V。
