【实用工具】【图像处理，超大图片识别，方案篇：化繁为简】

前言

最近有个项目需要对超大图片（分辨率大于90000 x 60000）内容进行识别，且图片上限不确定（客户使用专业制图工具生成）；其中，样本选取TIF，JPG两种格式样本如下。

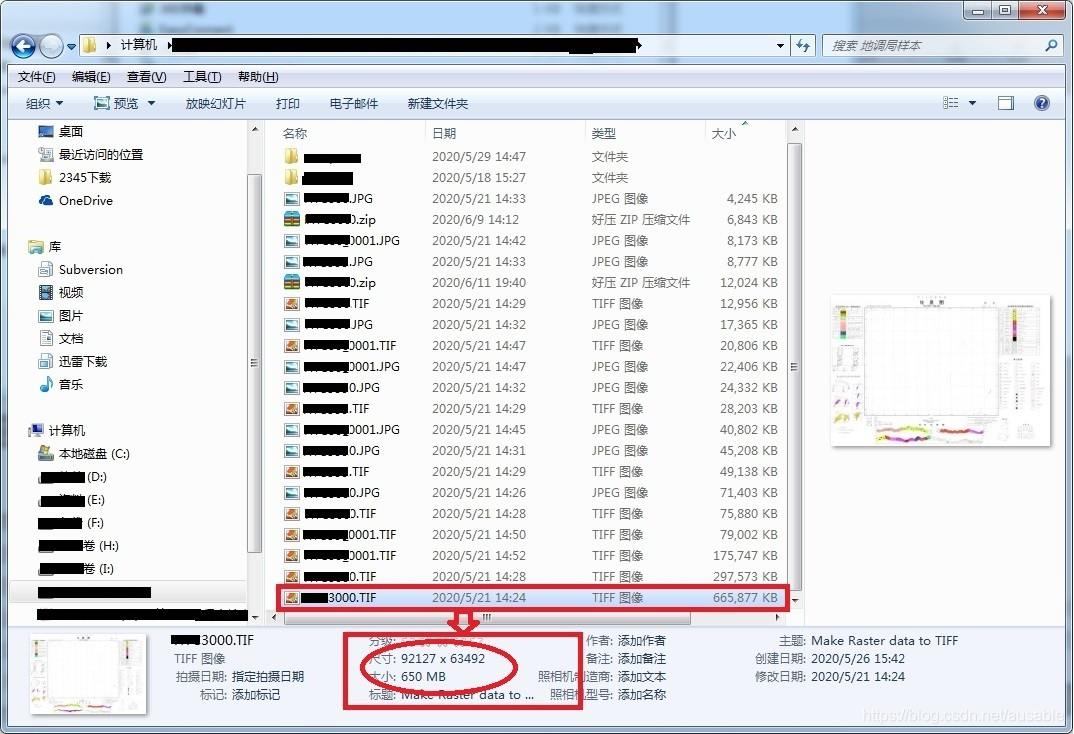

如图1所示，x3000.TIF分辨率为92127x63492,静态图片大小为650M。

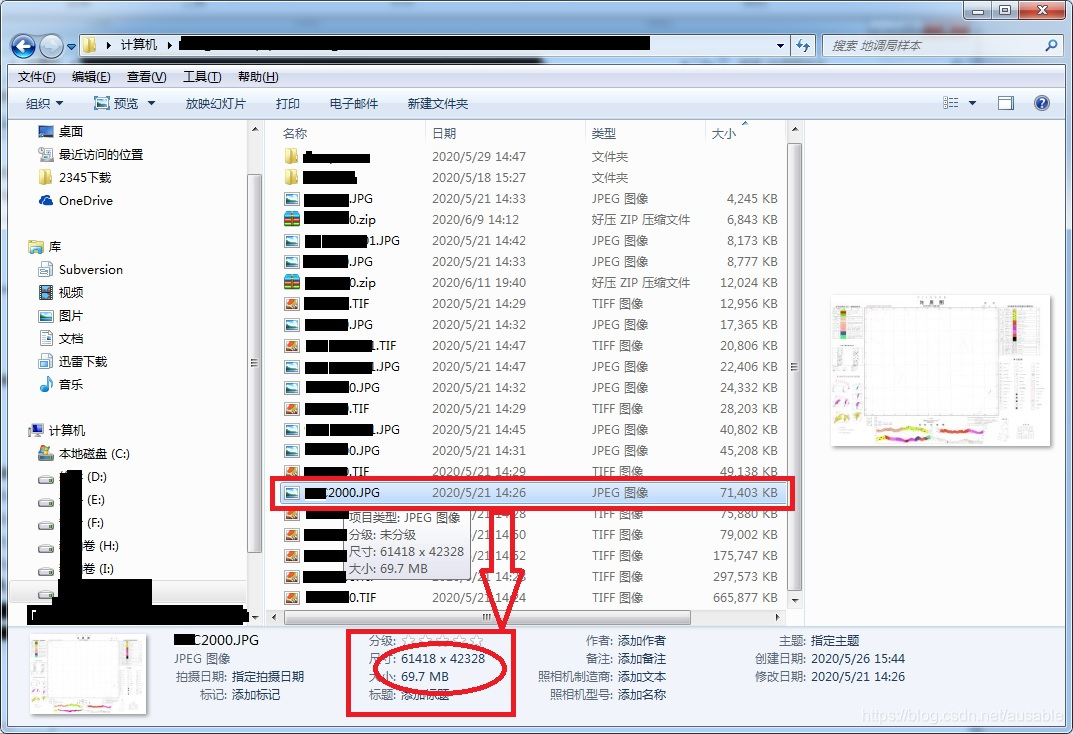

如图2所示，x2000.jpg分辨率为61418x42328，静态图片大小为69.7M。
那么windows自带看图软件打开以上图片表现如何，我在项目中如何解决此类问题呢？

1. 主流看图软件识大图

1.1 windows自带软件

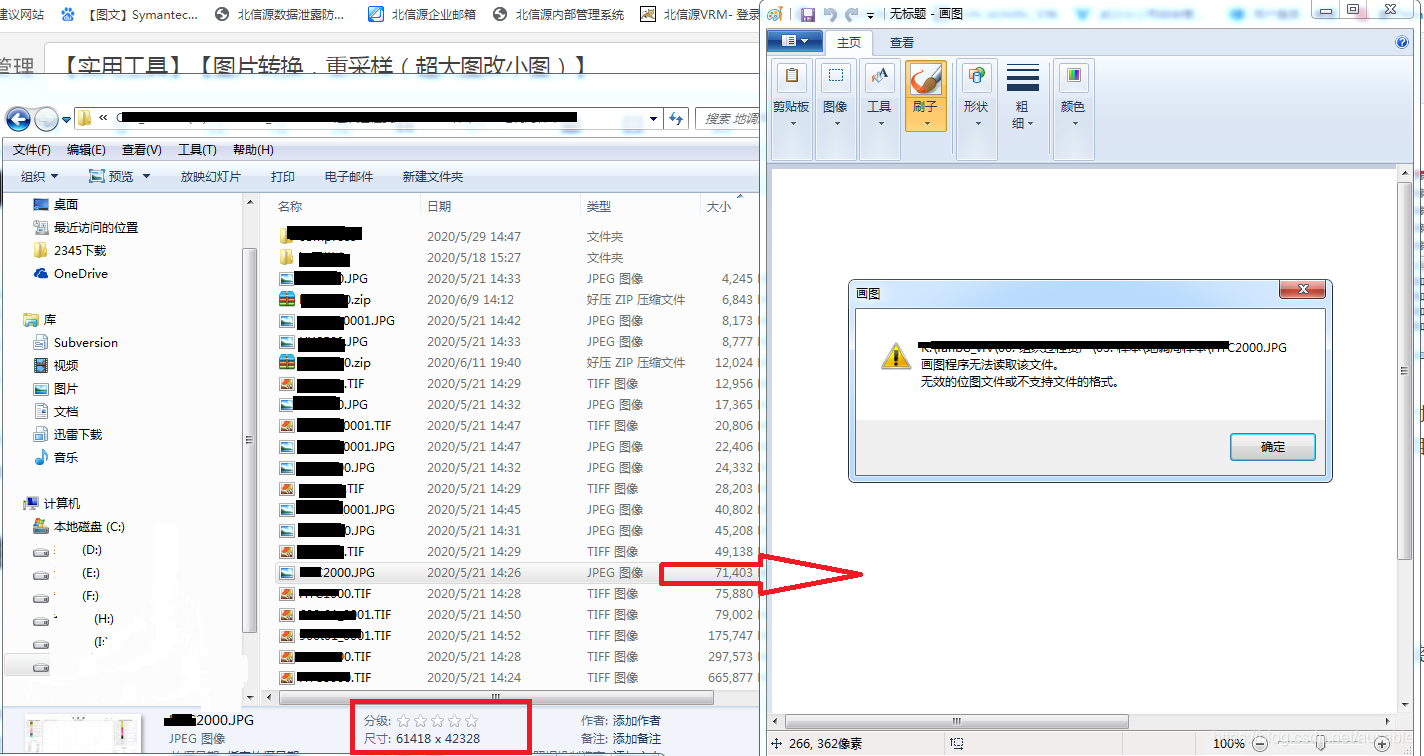

（1）windows画图软件（mspaint.exe）。
（2）windows照片查看器

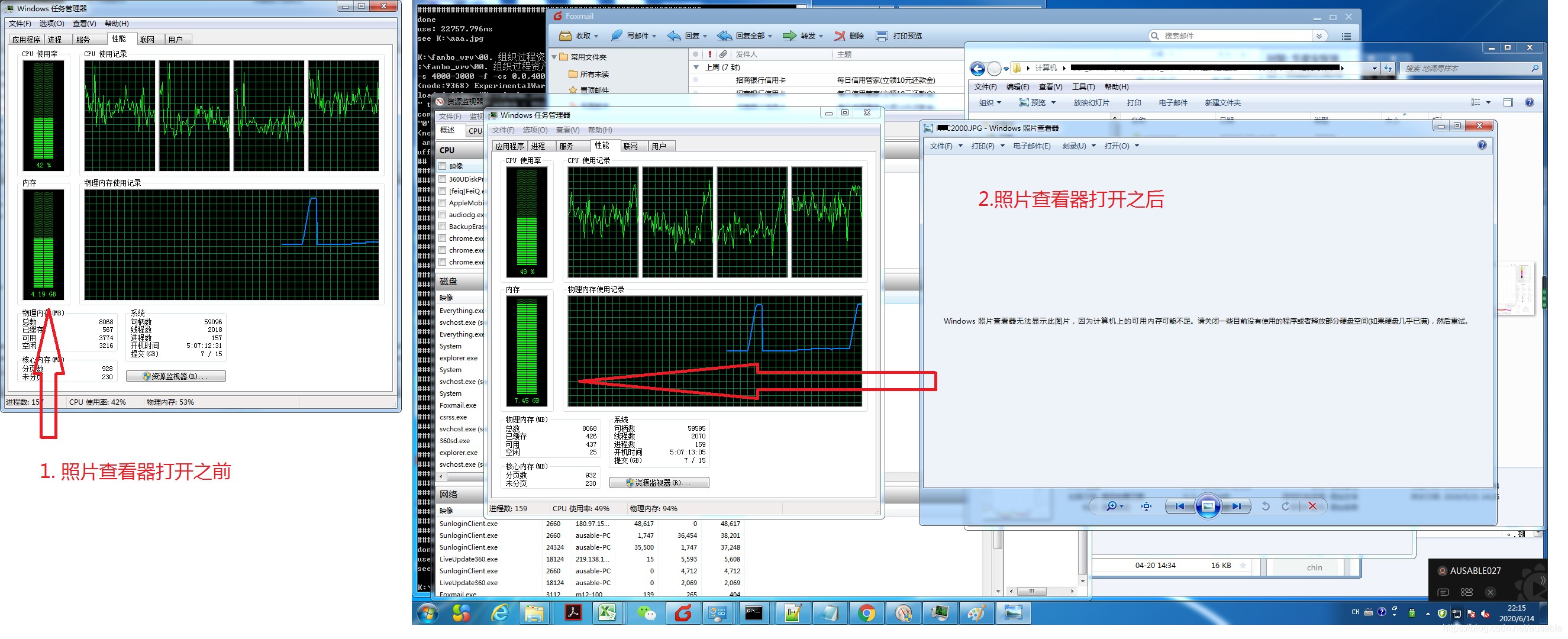

通过图3可知，打开x2000.jpg之前内存占用为4.19G，打开图片后峰值内存达到7.45G；且报出“内存可能不足”。则可知windows照片查看器占用内存 大于 3.26G(7.45-4.19)，如此大的信息量加载，时间消耗也是巨大的。

1.2 photoshop

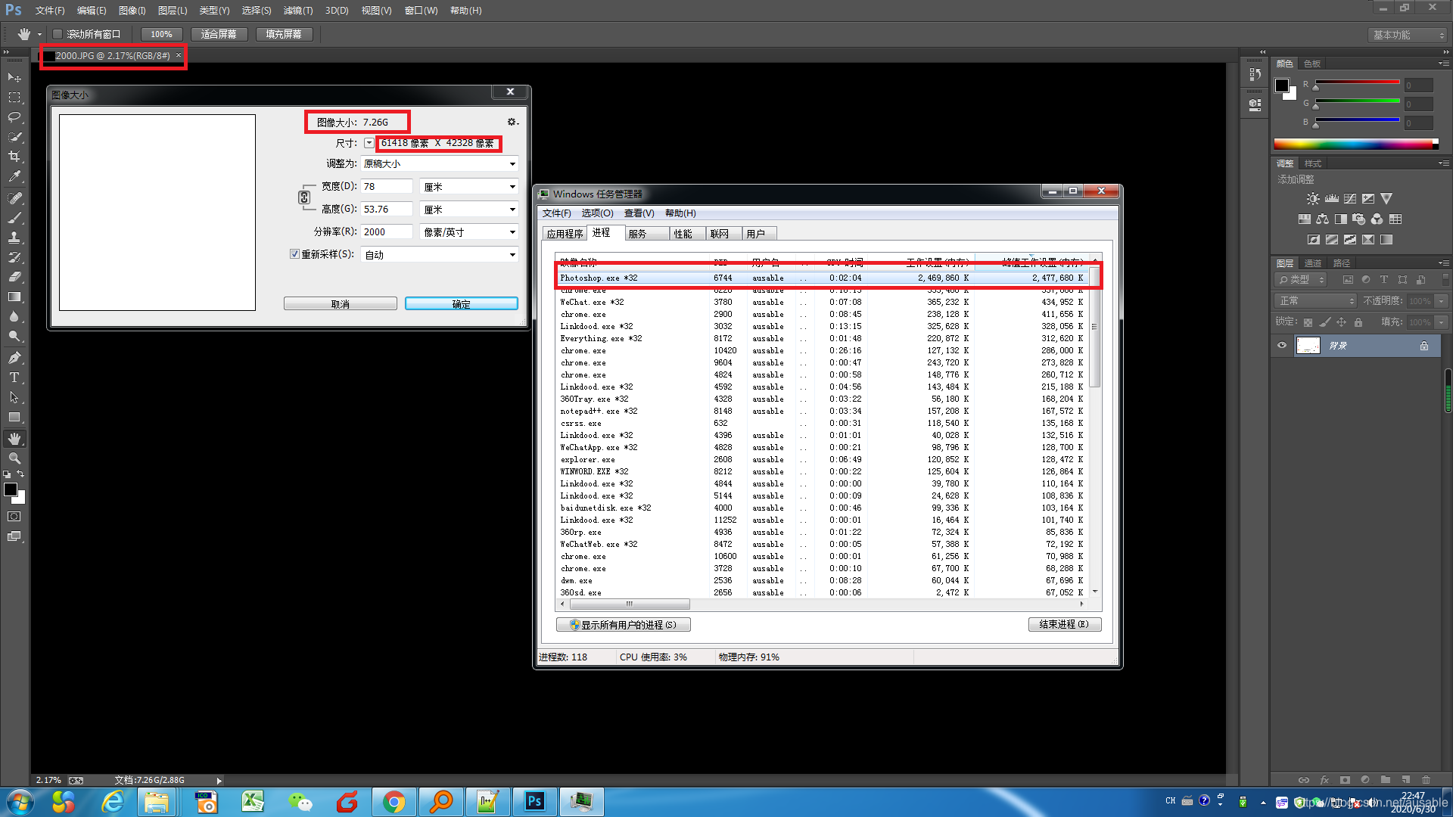

选取经典的photoshop软件为例，当打开x2000.jpg；photoshop峰值内存达到2G左右，图片原始大小7.26G， 如下图所示。

1.3. ACDSee

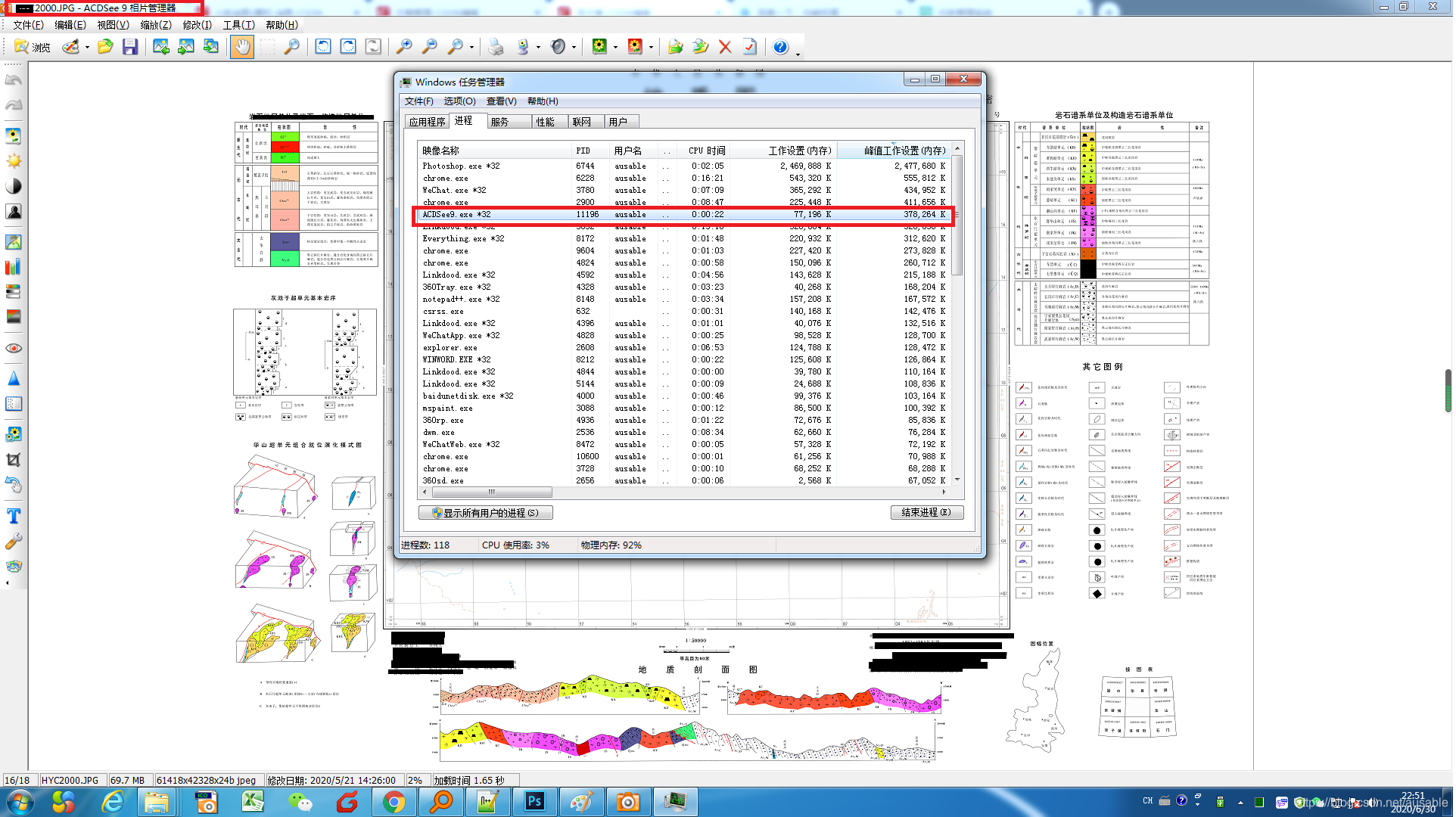

ACDSee整体表现较为优异，峰值内存约为300M左右；不随图片变大而上升。显示方式上，类似于逐行扫描的那种，一块一块向下逐渐显示；最后完成整图的显示。
ACDSee的解决方案，即是逐块进行加载；这也是在章节3中提到的重采样工具的设计思路。

2. 直接识别

2.1. 存在的问题

原始的图片太大；一般应用程序无法提供如此大的内存来加载原始图片（如x2000.jpg，原始图片大小7.26G, 压缩为jpg后大小为69.7M）.目前，ocr直接识别会导致以下问题。
（1）ocr是基于区域识别的，如果分辨率过高；导致识别窗口始终只能覆盖汉字的局部，如下图所示，假设屏幕为识别窗口，能捕获的文字如下图所示。

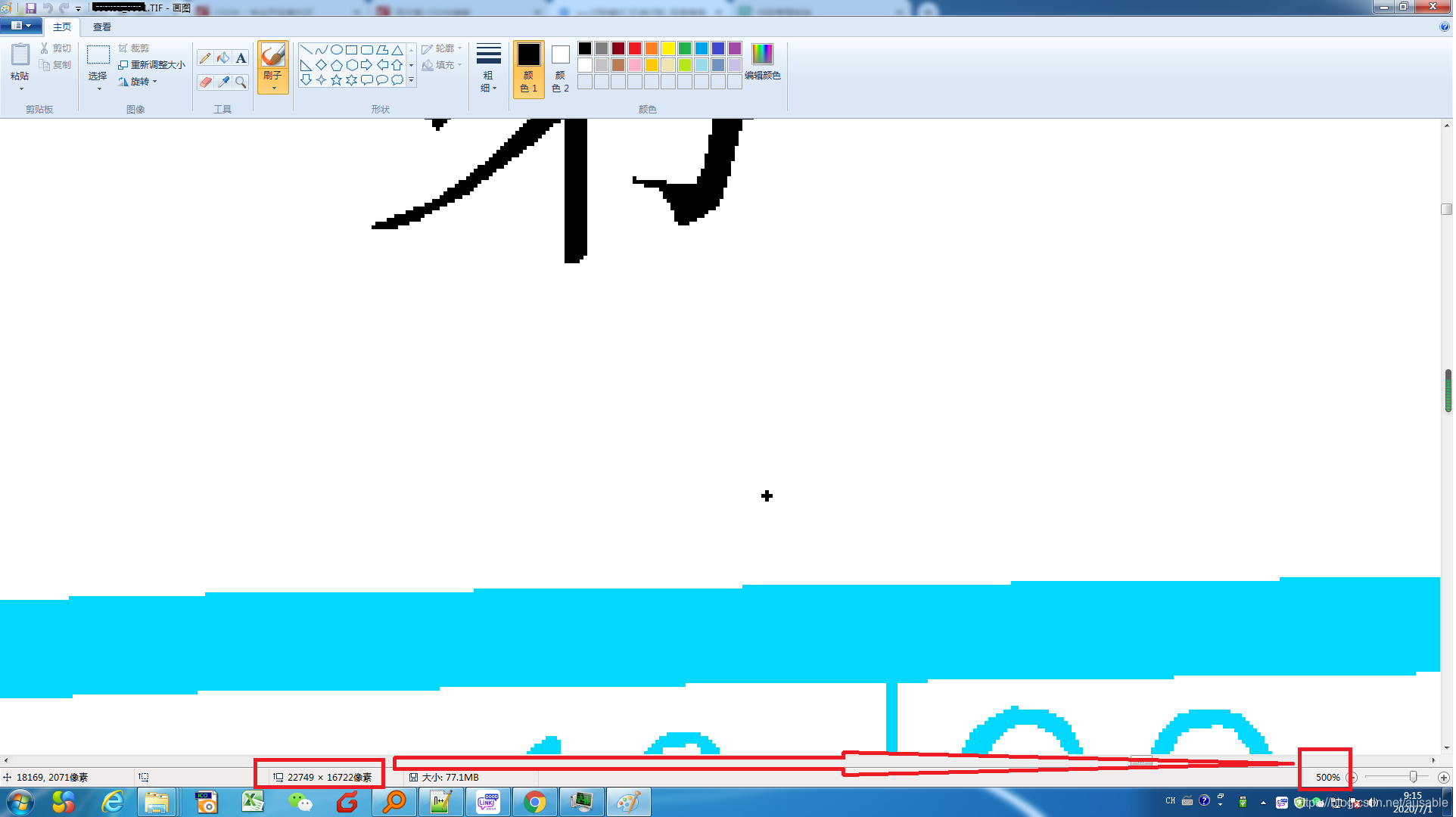

图6中，因对于9W*6W分辨率的打不开，实际图分辨率为22749x16722；将其放大5倍（500%），得到9W x 6W图的示意效果。
（2）对于市面上主流的图片识别或处理软件，大多是完全载入；当遇到分辨率过高时（如x2000.jpg；图片原始大小7.26G），如无优化会导致软件内存不足无法载入。测试过程中，windows的画图（mspaint.exe），自带识图（调用dlhost.exe）等都会导致弹出“无法载入”，卡死现象。

2.1. 改进思路

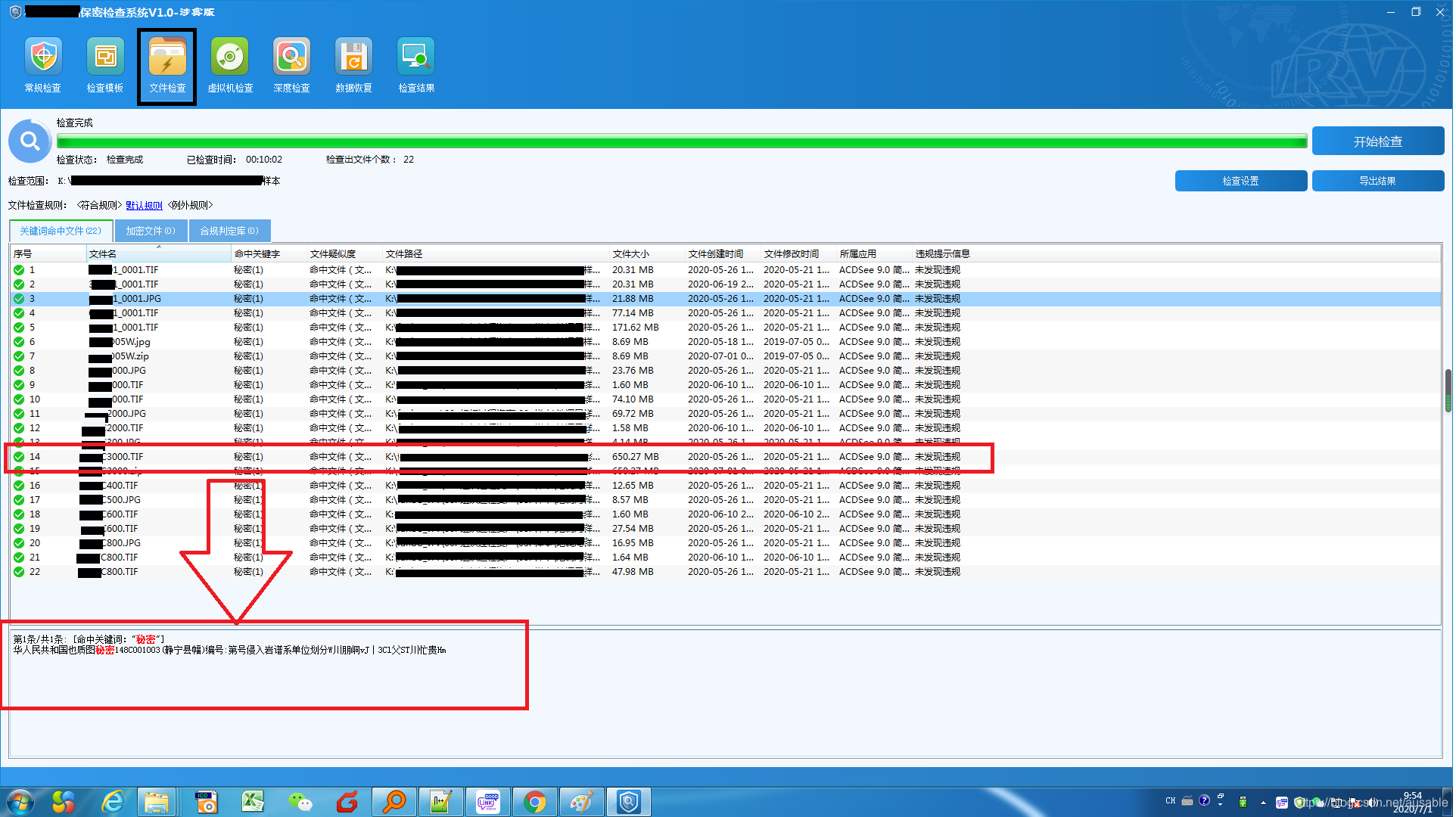

针对白底黑字的识别区域，如进行等比例缩放，选取有效区域进行针对性识别；是否会提升识别率呢，经过试验不影响识别效果； 以下是某“检查软件”识别效果。

3. 改进后识别

对于白底黑字的文字识别场景，分别实验“重采样”、“图片裁剪”因素对于识别率的影响。从实验结果看，对于白底黑字类样本，ocr识别率可迅速提升。

3.1 重采样

重采样通俗一点就是，将图片栅格化，每个栅格包含N个像素点，使用重采样算法输出所有栅格的输出值；输出图像采样率降为原有的1/N。常用的重采样算法如下（详细会在下一篇进行详细介绍）。

1. 最邻近法。
2. 双线性内插法。
3. 三次卷积内插法。
   使用重采样工具（自研），对图片进行处理后，使用OCR识别图7所示。

3.2. 裁减图片

将图片识别区域变小，即对图片进行裁减后；经实验对于高分辨率的图片，提升识别率影响不大。但降低分辨率后，使用裁剪可提升识别效果。

4.结语

以上场景对于白底黑字图片，效果尤为明显；其中，图片转换工具为自研，可供大家交流学习。因该模块应用于正式项目，需提供MAC地址限制授权；大家可邮件联系：ausable@163.com,小波，或在评论区留言。
