MIPI CSI-2 研读——4 CSI-2概览

CSI-2概览

CSI-2规范定义了发送端和接收端之间的标准数据传输和控制接口。定义了两个高速串行数据传输接口选项。

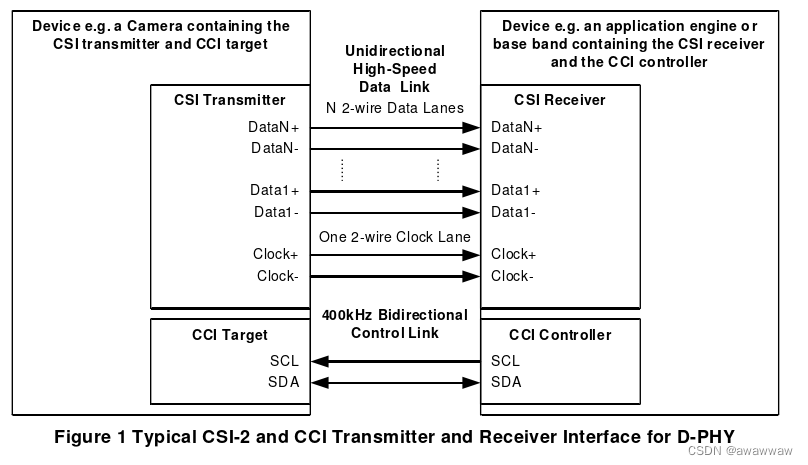

第一个选项，在本规范中称为“D-PHY物理层选项”，通常是具有一个2线时钟通道和一个或多个2线数据通道的单向差分接口。该接口的物理层由MIPI Alliance Specification for D-PHY定义。图1说明了CSI-2发射器和接收器之间的连接，它们通常是一个相机模块和一个接收器模块，是移动电话引擎的一部分。

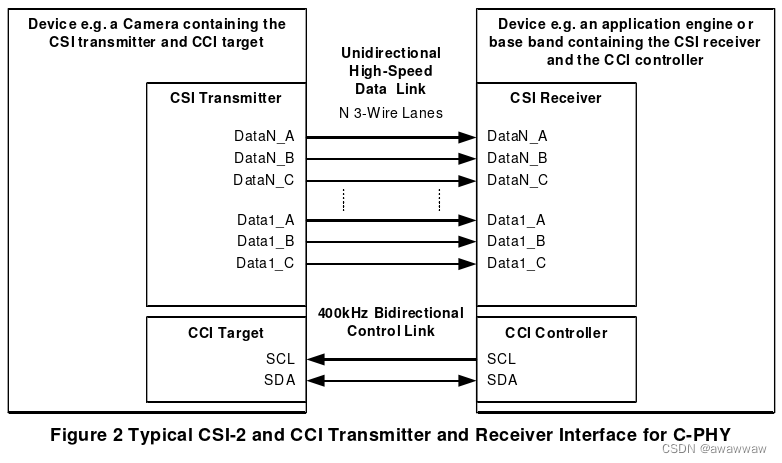

第二个高速数据传输接口选项，在本规范中称为“C-PHY物理层选项”，通常由一个或多个单向3线串行数据通道组成，每个通道都有自己的嵌入式时钟。该接口的物理层由MIPI Alliance Specification for C-PHY定义。图2演示了该选项的CSI发送器和接收器连接。

两个物理层选项的相机控制接口(CCI)是一个双向控制接口，与I2C标准和/或MIPI I3C规范兼容。

参考文档：

1. mipi_CSI-2_specification_v4-0-1
