Sigma-Delta 调制

将delta调制器修改为sigma-delta调制器可以解决上述问题。 Sigma-Delta 调制 (SDM) 的开发始于 1960 年代，以克服 delta 模拟的局限性。 Sigma-delta 系统量化当前 sigma 与先前差值的 sigma（总和）之间的 delta（D，差值）（它是一个闭环反馈系统）。积分器放置在量化器的输入端；信号幅度在变化的频率下是恒定的（类似于频率调制，FM）。因此SDM也被称为脉冲密度调制器（PDM，相当于PWD）。与 PCM 一样，SDM 直接量化信号，而不是像增量调制那样对其导数进行量化。因此，量化范围取决于最大信号幅度而不是信号频谱。为了实现 PCM 中的高分辨率，需要高采样率。例如，在最大允许输入信号为 20kHz（44.1kHz 采样率）和 16X 过采样的 CD 播放器中，内部采样频率为 705kHz（44.1kHz x 16）。通过这种方式，量化噪声从直流 (0Hz) 传播到 320kHz (16 x 20kHz)。 SDM 增加了噪声整形优势，因为积分器“消除”了高频噪声。

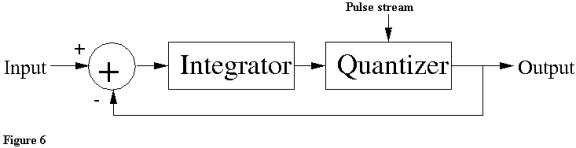

图 6 显示了一阶（单积
