CKS32F103C8T6最小系统板调试记录——SWD下载

最新推荐文章于 2024-02-23 00:07:43 发布
最新推荐文章于 2024-02-23 00:07:43 发布
阅读量9.6k 收藏 51
点赞数 14
分类专栏： cks32 文章标签： 单片机 stm32 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/baidu_39603247/article/details/105343241
版权

cks32f103是国产芯片，由中科芯研发，比起ST公司F103多了一个刹车功能
它有keil的器件安装包，支持keil的开发。
在这里插入图片描述
器件安装包链接：链接: 百度网盘链接
提取码：0xyu

下载方式是：SWD方式

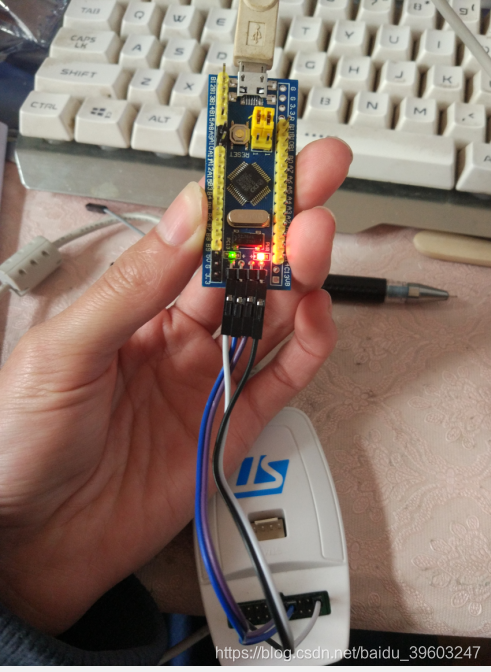

连接图

在这里插入图片描述
在这里插入图片描述

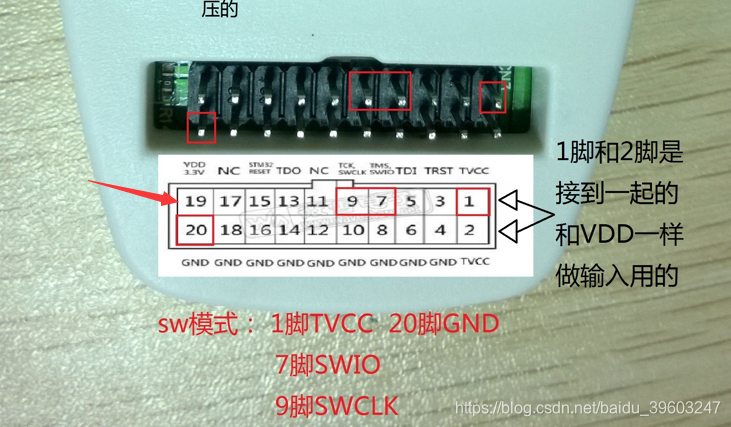

STLINK 烧写器引脚定义.
备注：
检查TVCC引脚是否有电压，如果没有电压就就外部引入供电线（如usb供电）
或者将ST-link v2 的19脚接回系统板的V3.3引脚

一定要接TVCC！

参考博文：
记ST_LINK与STM32的连接调试
在这里插入图片描述
