I2C设备的写地址 = I2C设备地址 << 1
I2C设备的读地址 = (I2C设备地址 << 1) + 1

链接：https://pan.baidu.com/s/1VaL6Fqdudg1G86l1tQTiKA
提取码：qgdm

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-c2WPfHK5-1594957893326)(en-resource://database/2770:1)]
当MPU6050的AD0端口接地以后，设备地址便是b0110_1000（即0x68）

套用结论的式子
MPU6050写地址（0110_1000<<1 ） =1101_0000，即0xD0
MPU6050读地址（0110_1000<<1+1） =1101_0001，即0xD1
MPU6050基本器件读写基本地址便是

#define MPU_WRITE   0XD0//MPU6050的AD0接低电平
#define MPU_READ    0XD1//MPU6050的AD0接低电平

同理

当MPU6050的AD0端口接地以后，设备地址便是b0110_1001（即0x69）
套用结论的式子
MPU6050写地址（0110_1001<<1 ） =1101_0010，即0xD2
MPU6050读地址（0110_1001<<1+1） =1101_0011，即0xD3

#define MPU_WRITE   0XD2//MPU6050的AD0接高电平
#define MPU_READ    0XD3//MPU6050的AD0接高电平

HAL库相关代码
MPU6050 读写不正确读出来总是0Xd1
答：基将IIC的输出模式设置为开漏输出
挂载两个MPU6050得到的地址都是0x68

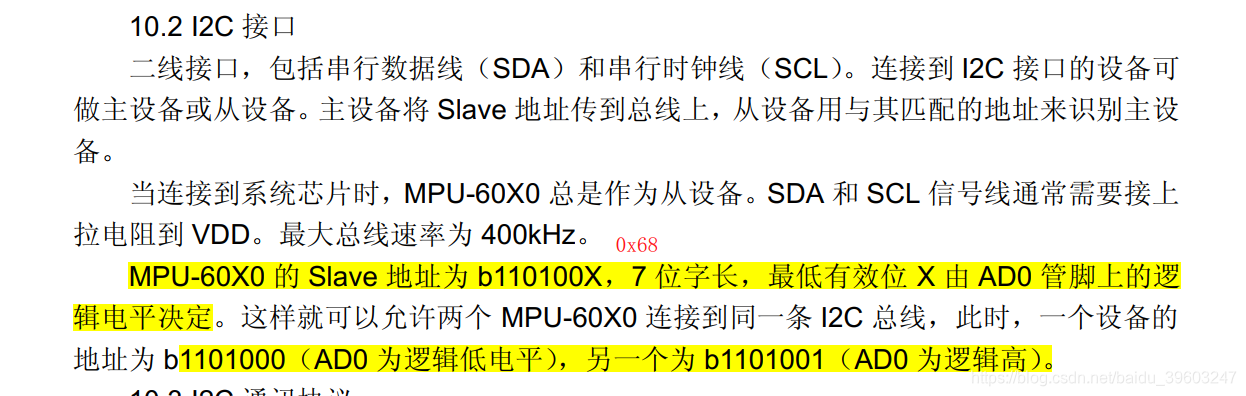

答：参见寄存器说明手册，如下图。无论AD0引脚电平是什么，器件返回值都是0x68
MPU6050可以读取ID值，温度值和原始数据值为零
一是在它初始化之前没有进行复位MPU6050和延时处理；这个问题添加相应函数即可，一般延时延时100ms
二是晶振可能没焊好或坏了；这个问题用示波器检查晶振引脚就好
三是IIC时序没有处理好；
四是MPU6050已经坏掉了；电路玄学问题
