PCB设计中常用的尺寸标注

PCB设计中常用的尺寸标注

原创 凡亿教育 凡亿PCB 凡亿PCB



为了使设计者或生产者更方便地知晓PCB尺寸及相关信息，在设计的时候通常考虑到给设计好的PCB添加尺寸标注。尺寸标注方式分为线性、圆弧半径、角度等形式，下面对最常用的线性标注及圆弧半径标注进行说明。


1.



线性标注

（1）尺寸标注一般放置在机械层，选择一个相对干净的机械层（没有其他标注的或者标注比较清晰的），执行菜单命令“放置-尺寸-线性尺寸”，单击边线，开始放置线性标注，在放置状态下按空格键，可以选择是横向放置标注还是竖向放置标注，在另外一边的边线再次单击可以完成标注的放置，如图11-15所示。

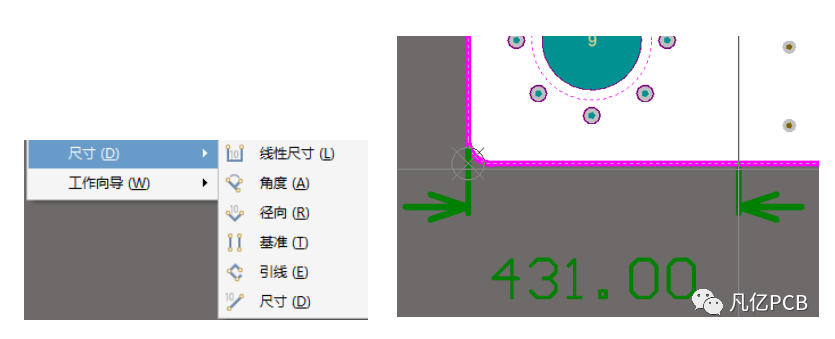

图11-15  放置线性标注

（2）在放置状态下按“Tab”键，可以设置相关的显示参数，如图11-16所示。对于显示参数的设置，一般设置常用的即可。

① Layer：放置的层。

② Format：显示的格式，如××、×× mm[常用]、××（mm）等。

③ Primary Units：显示的单位，如mil、mm[常用]、inch等。

④ Value Precision：显示的小数位的个数。

线性标注显示效果如图11-17所示。

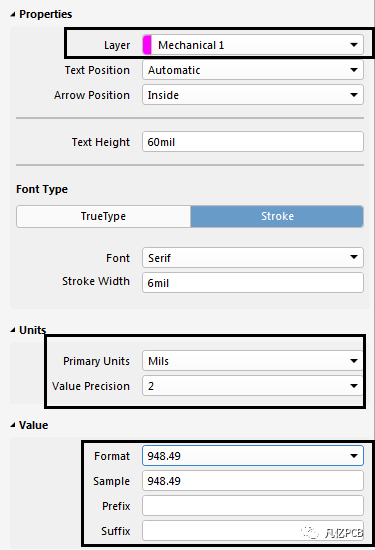

图11-16  线性标注显示设置

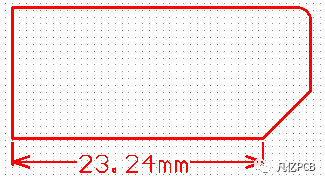

图11-17  线性标注显示效果



为了规范标注，建议采用两位小数标注，单位选择mm。


2.



圆弧半径标注

放置圆弧半径标注的方法类似于线性标注，执行菜单命令“放置-尺寸-径向”，单击圆弧进行放置，放置完成后，可以双击显示参数进行设置。圆弧半径标注显示效果如图11-18所示。

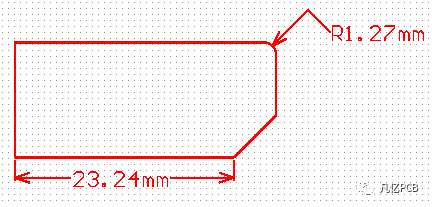

图11-18  圆弧半径标注显示效果
