硬件开发设计：PCB灌孔碳油线路板的设计要点与应用

前言

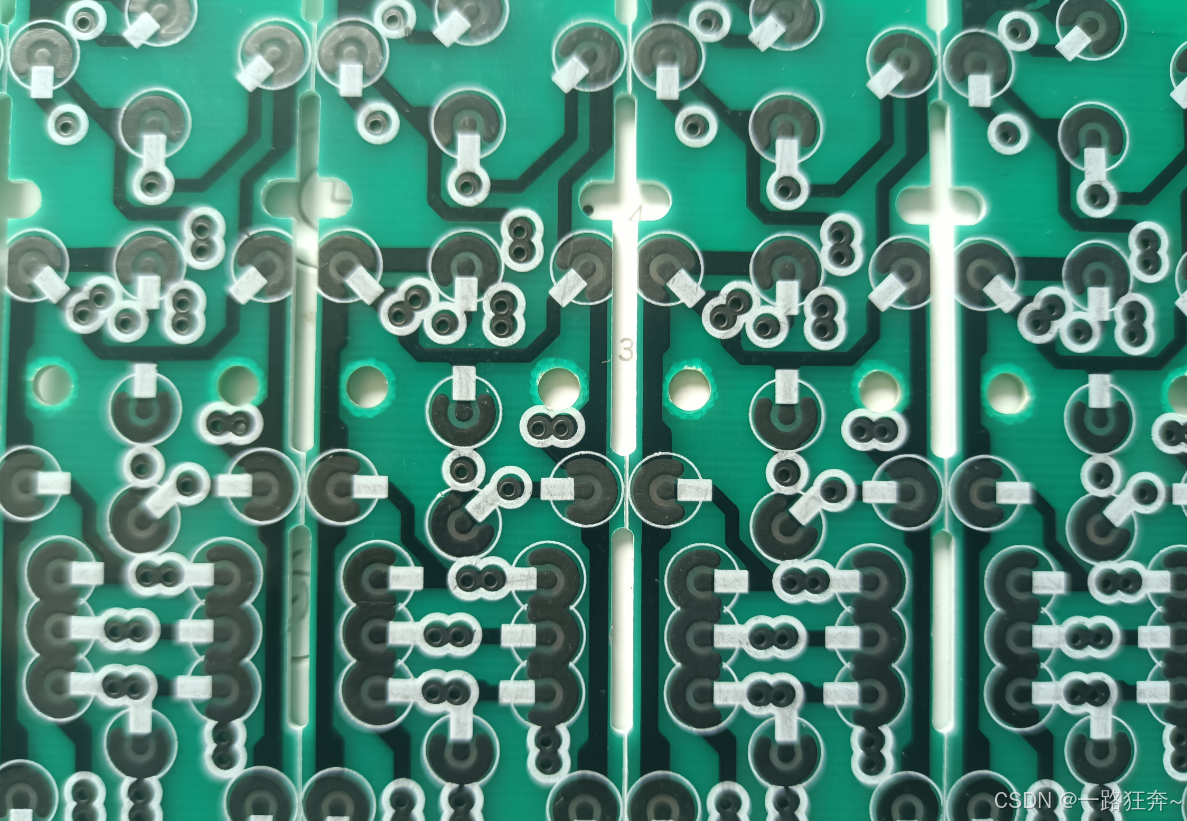

  PCB灌孔碳油线路板是一种特殊的印制电路板，其核心工艺是通过丝印碳油墨形成导电线路或接触点，常用于低成本、高可靠性需求的场景，如遥控器按键、家电控制面板、工业设备接口等。碳油线路具有耐磨、抗氧化、接触电阻稳定等特点，但受材料特性和工艺限制，设计时需遵循特定规范以确保性能。

---

提示：以下是本篇文章正文内容

一、设计要求

2.1 碳油材料特性

• 导电性：碳油墨的方阻通常在10-50Ω/□（取决于配方和厚度），设计时需根据电流负载选择合适的线宽和厚度。

• 附着力：碳油需与基材（FR4、CEM-1等）良好结合，避免剥离或开裂。

• 固化条件：碳油需在特定温度（通常120-150℃）和时间（20-30分钟）下固化，避免未完全固化导致电阻不稳定。

2.2 线路设计

• 线宽与间距：

  最小线宽建议≥0.3mm，间距≥0.5mm（防止碳油扩散短路）。

  高电流路径需加宽线宽或采用网格填充降低电阻。

• 形状优化：

  避免尖角设计，采用圆角或平滑过渡减少碳油断裂风险。

  按键触点区域设计为圆形或椭圆形，直径≥1.5mm以提高接触可靠性。

2.3 灌孔设计

• 孔径与位置：

  灌孔孔径建议≥0.8mm，过小可能导致碳油填充不完整。

  灌孔位置应避开机械应力集中区域（如板边、螺丝孔附近）。

• 孔内碳油厚度：

  需保证碳油覆盖孔壁且厚度均匀，避免空洞或气泡（可通过多次印刷实现）。

2.4 阻焊与覆盖层

• 阻焊开窗：碳油区域需完全避开阻焊层，防止阻焊残留影响导电性。

• 保护层：必要时在碳油表面覆盖透明绝缘油墨（如UV胶），增强耐磨性和环境防护。

二、设计经验

3.1 工艺匹配设计

• 丝网印刷精度：碳油线路精度受丝网目数影响，设计时需与厂商确认最小可实现线宽（通常≥0.2mm）。

• 叠层结构：若与铜线路共存，需确保碳油与铜层间距≥1mm，避免热膨胀系数差异导致开裂。

3.2 典型失效案例与对策

• 问题1：碳油脱落

  原因：基材表面污染或固化不足。

  对策：加强前处理（如等离子清洗），优化固化温度曲线。

• 问题2：接触电阻不稳定

  原因：碳油厚度不均或杂质混入。

  对策：采用高精度丝网（如350目以上），增加印刷后检查工序。

• 问题3：灌孔气泡

  原因：孔内气体未排出或碳油黏度过高。

  对策：降低碳油黏度，采用真空脱泡工艺。

3.3 设计优化技巧

• 冗余设计：在关键信号路径上设计并联碳油线路，提升可靠性。

• 环境适应性：高温高湿环境下，碳油线路周围预留排水槽（避免积液腐蚀）。

三、应用场景

• 消费电子：遥控器、电子秤按键（低成本、轻负载）。

• 工业控制：面板按钮、传感器接口（抗振动、长寿命需求）。

• 汽车电子：座椅调节开关（需通过耐高温、耐化学试剂测试）。

---

总结

  PCB灌孔碳油线路板的设计需兼顾材料特性、工艺限制和应用场景。通过合理规划线宽、优化灌孔结构、严格测试验证，可显著提升产品良率和寿命。建议与经验丰富的PCB厂商紧密合作，在打样阶段充分验证设计可行性。


注：实际设计中需结合具体碳油型号和厂商工艺参数调整，本文内容仅供参考。
