TL-ER3220G设置vlan

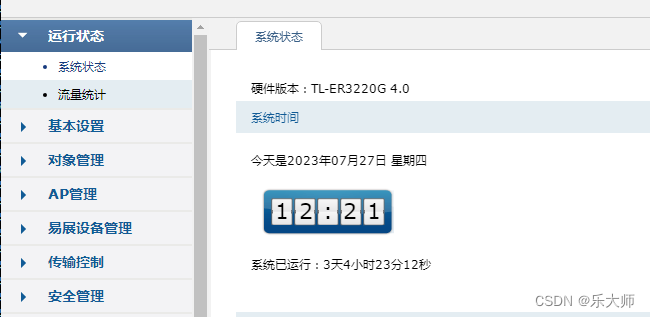

TL-ER3220G是企业宽带路由器。

 自带5个RJ45接口。

 其中接口1到接口4都可以接入宽带线路。最多可以并接4路。

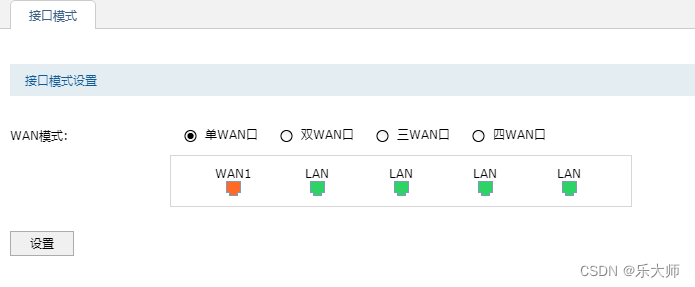

本例由接口1接入宽带，默认接口2到接口4组成1个vlan，名称vlan。其中接口5特殊，带宽最大100M。

计划将接口2和接口4组成第一个vlan，接口3和接口5组成第二个vlan。

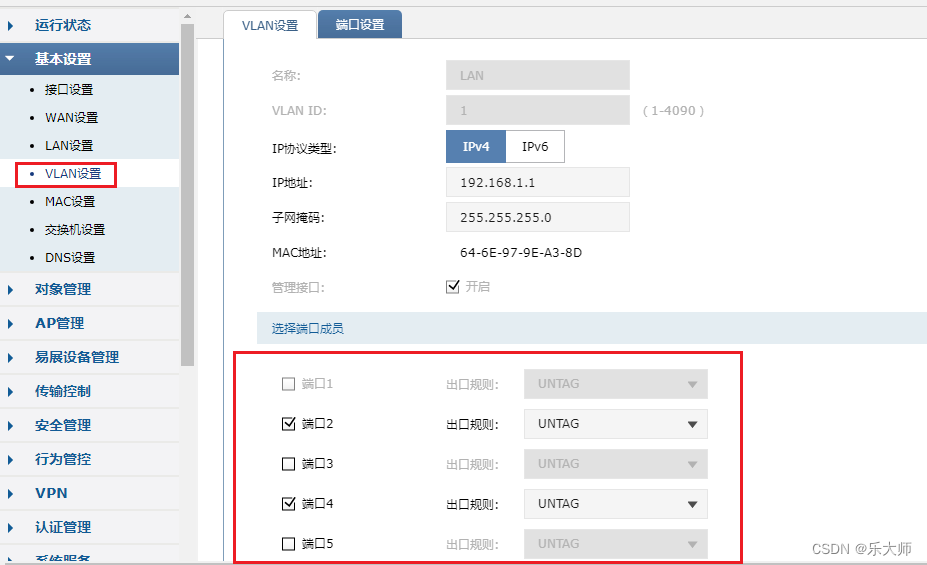

点击左侧菜单vlan，设置vlan。

 将端口3和端口5勾选移除，点击确定

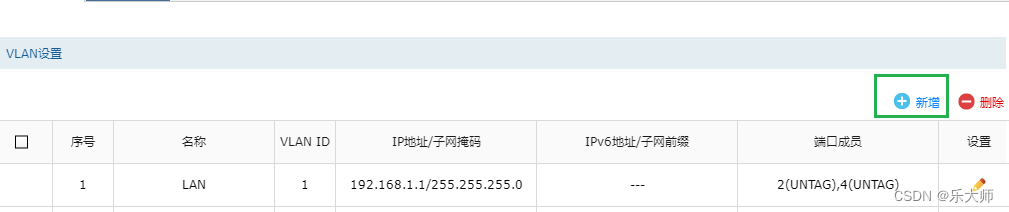

vlan主页面，点击右上角，新增。

 进入vlan新增页面。

起个名字，设置IP段。不和默认的vlan重复即可。

这里IP段选择172段的保留地址。

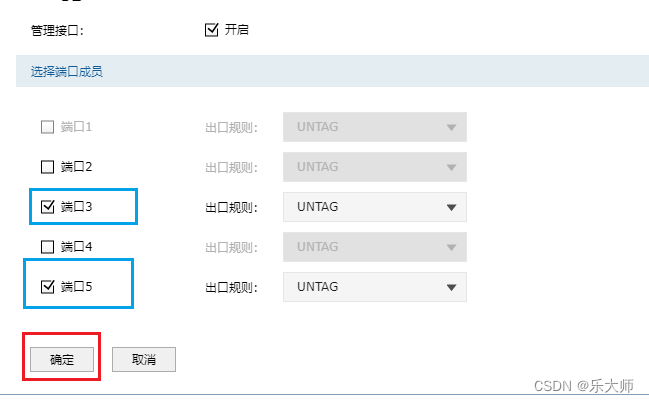

 勾选端口3和端口5，点击确定。

此时还需要设定一个新的dhcp服务给新的vlan段使用。

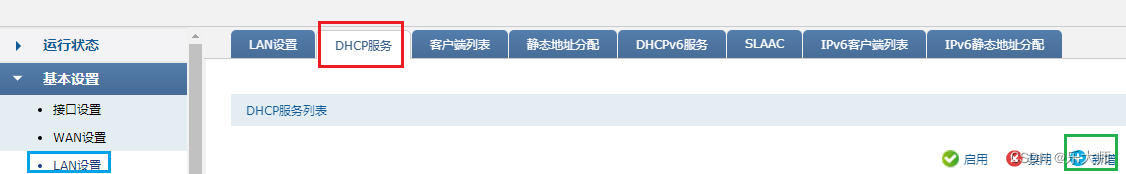

点击左侧菜单“Lan设置”，顶部导航点击“dhcp服务”。

在DHCP服务列表中，右上角点击“新增”

 填写开始地址和结束地址等参数。此处填写的IP段需要跟上面新vlan中设置的IP段一致。

填写完毕点击确定。

基本大功告成。

剩下的就是调整路由器跟交换机集连线。

连接端口2和端口4的将使用192段IP

链接端口3和端口5的将使用172段IP
