灾害情况下通信网络的电力故障模拟器

论文标题：Power Failure Emulator for Communication Network in Disaster Situations

作者信息：Kei Hiroi, Akihito Kohiga, Sho Fukaya, Yoichi Shinoda

• Kei Hiroi：Disaster Prevention Research Institute, Kyoto University
• Akihito Kohiga 和 Yoichi Shinoda：Japan Advanced Institute of Science and Technology
• Sho Fukaya：Suwa University of Science
• 对应作者邮箱：hiroi@dimsis.dpri.kyoto-u.ac.jp

论文出处：本文是为2024年9月1日至5日在日本新潟举行的第16届国际应用能源会议（ICAE2024）准备的论文。

摘要： 本研究提出了一种在自然灾害如洪水期间模拟通信网络故障和电力供应之间相互依赖关系的电力故障模拟器。该模拟器模拟地面变电站的行为，并确定洪水影响区域的电力供应状态。它旨在与多个相互依赖的模拟器和系统协同工作，包括洪水分析模拟器、疏散模拟器、通信故障模拟器和疏散路线信息系统，使用联邦策略。电力故障模拟器通过联邦总线与其他组件交换信息，将电力供应状态传达给通信故障模拟器，从而再现对通信网络的影响。目标是生成更真实的场景，考虑自然灾害期间电力供应和通信网络之间的相互依赖关系，使受影响个体能够访问信息的影响分析，并促进更有效的灾害响应策略的发展。

1. 引言： 全球气候变化和温室气体引起的全球变暖导致灾害数量和人员伤亡稳步增加。预计到2050年，城市人口将超过60亿，其中68%集中在易受灾的城市区域。在各种灾害中，洪水在人员伤亡方面最为严重。智能城市技术是创建能够抵御灾害影响的弹性城市的关键。智能城市利用物联网（IoT）传感器收集有关城市生活各个方面的大量数据，然后使用人工智能（AI）算法处理这些数据，实现供需动态的实时评估和预测。智能城市的最终目标是通过将弹性构建到城市本身的结构中，提高生活在高风险城市区域的人们生活质量。

2. 相关工作： 许多研究已经对灾害期间通信网络的影响进行了研究。通信网络在灾害期间变得更加关键，它们中断时对灾害响应的影响是显著的。本文回顾了相关文献，包括对地震灾害期间通信网络脆弱性评估的模拟框架、灾后网络容量逐步恢复的最优恢复过程、飓风卡特里娜对新奥尔良都会区通信基础设施的破坏、东日本大地震期间网络节点的停电状态和用户流量趋势、以及对通信基础设施影响的分析等。

3. 电力故障模拟器： 本文的主要目标是开发一个基于联邦策略的电力故障模拟器。该策略涉及五个不同的模拟器/系统的协同操作：洪水分析模拟器、疏散模拟器、疏散路线服务系统、通信故障模拟器和电力故障模拟器。为了实现这种协同功能，需要解决系统的各种方面，包括模拟器和系统之间的物理数据交换以及处理时间的控制。

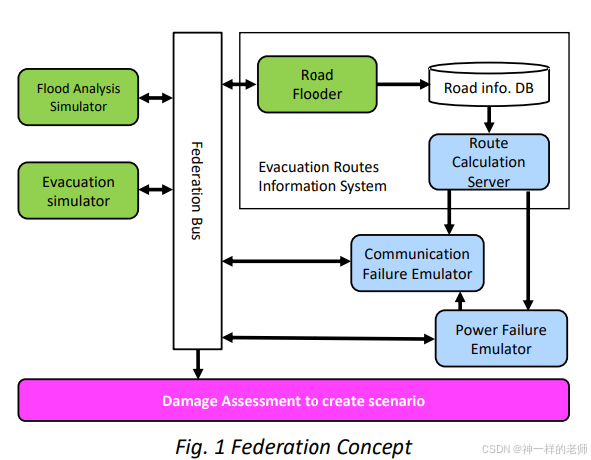

3.1 联邦策略： 联邦策略涉及开发一个更大的框架，将这些模拟和系统集成为单一的统一功能。实施联邦策略的过程包括几个阶段，所有阶段都提供在单一平台上。本文使用简单数据交换和处理时间控制进行可行性研究，以促进模拟和系统的协同操作。

3.2 联邦机制： 在联邦策略中，联邦总线在促进系统各个组件之间的数据交换和时间控制中起着关键作用。联邦总线由两个主要元素组成：用于发布-订阅消息交换的MQTT代理和用于时间同步进度管理的联邦管理器。

3.3 通信故障模拟器及其关系： 通信故障模拟器旨在模拟洪水事件期间与智能手机相关的通信故障。模拟器包括几个关键组件，包括移动基站、移动中继站、连接基站和中继站的有线通信线路以及基站和中继站的电源供应。移动基站在一个定义的范围内传输无线电波，允许在该范围内的疏散代理访问信息。然而，如果洪水分析模拟器中的洪水水位上升，移动基站本身或其电源功能被淹没，基站就会失去通信功能。

3.4 提出的电力故障模拟器： 本文开发的电力故障模拟器旨在模拟洪水事件期间与通信中断相关的电力故障。模拟器的架构仅由地面变电站组成，这些变电站指示每个指定区域是否有电力供应。这些变电站在其范围内提供电力，并负责为范围内的通信设施供电。如果洪水分析模拟器中的洪水水位上升，地面变电站被淹没，受影响的设施就会失去电力供应功能。然后，每个区域的电力供应状态被传达给通信故障模拟器。

4. 性能测试： 本节测试了该系统的性能，以确定灾害期间通信故障如何影响受影响人群的信息获取。为此，我们将洪水分析模拟器、通信故障模拟器、电力故障模拟器、疏散模拟器和疏散路线信息系统联合起来，并确认它们的操作。洪水分析模拟器使用假设在日本茨城县常总市发生大雨时的洪水数据。通信网络和电力网络是假设性的，并且构建了移动基站和电力供应功能。系统通过改变触发疏散的警报分布状态和模拟时间来生成场景。使用生成的场景，我们确认电力故障模拟器和相关的通信故障模拟器按预期操作，并且对信息获取的影响得到了反映。

5. 结论： 本文提出了一个电力故障模拟器，旨在再现洪水灾害期间通信故障和电力供应之间的相互依赖关系。模拟器是作为一个更大的系统的一部分开发的，该系统采用联邦策略，使多个模拟器和系统能够协调操作，包括洪水分析模拟器、疏散模拟器、通信故障模拟器和疏散路线信息系统。电力故障模拟器模拟地面变电站的行为，并确定洪水影响区域的电力供应状态。通过联邦总线将电力供应状态传达给通信故障模拟器，电力故障模拟器有效地再现了洪水事件期间电力中断对通信网络的影响。通过在日本茨城县常总市进行的假设性洪水灾害案例研究评估了所提出系统的性能。结果表明，电力故障模拟器和相关的通信故障模拟器按预期操作，准确地再现了模拟洪水事件期间电力中断和通信故障之间的相互关系。该系统成功地捕捉了这些基础设施中断对疏散代理信息获取的影响，这是由疏散模拟器计算的。尽管性能测试在其设置中使用了许多假设值，导致模拟和现实世界中设施的放置以及能够完成疏散的受影响人数存在差异，但我们相信所提出的系统有效地展示了通信故障和电力中断之间的相互关系，并在一定程度上再现了对疏散人员的影响。开发这种电力故障模拟器并将其集成到更大的联邦系统中，是创建更真实、更全面的灾害场景的重要一步。通过考虑自然灾害期间电力供应和通信网络之间的相互依赖关系，这项研究能够更准确地分析通信故障对受影响个体信息获取的影响。这反过来可以促进发展更有效、更有弹性的灾害响应策略，优先考虑危机情况下最脆弱人群的需求。未来的工作将集中在完善模拟器的设置和假设，使其更接近现实世界条件，并扩展系统以纳入可能影响灾害期间通信故障和电力中断的其他因素。通过继续改进和基于这项研究，我们的目标是为创建更智能、更有弹性的城市做出贡献，这些城市更能应对日益不确定的未来所带来的挑战。
