电源动态响应

1. 开关电源为什么要测试动态响应？

实际应用电路中可能会出现电流瞬变的情况，比如主板系统突然启动、突然停止等情况，会产生突变情况，所以电源设计是一定要保证 即使负载的电流发生瞬变时，输出的电压也能微处在特定容忍范围内的电压源，保证电路的正常工作。

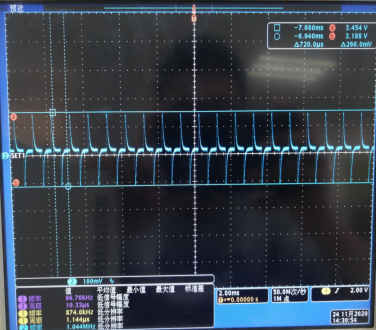

2、下图为随便一个实际项目中所测3V3电源的1KHz频率下的动态响应。一般行业常规高不超过实际输出电压值的1.05倍，低不低于实际输出电压的0.95倍。

2. DCDC电源输出电压，如果不符合动态响应标准，该如何调试？

一般的开关电源芯片可以调节COMP引脚，可以尝试将COMP电阻调大，可以降低动态电压。COMP引脚补偿芯片内部开关的PWM，电容大，响应慢，对应的PWM调节慢，然后PF值就比较高。

COMP引脚的作用：芯片内部运放的反向输入端和补偿输出端之间需要接阻抗，结成负反馈形式，这个阻抗可以是C也可以是RC或者其他，如果是C，就是积分调节。如果是RC就是比例积分调节。注意作用是环路的稳定性，在频域范围内满足控制理论稳定性要求。

3.开关电源电感太大也可能会影响输出动态相应
