从Altium原理图迁移转换到Cadence OrCAD17.2

1、OrCAD Capture作为行业标准的PCB原理图输入方式，是当今世界最流行的原理图输入工具之一，具有简单直观的用户设计界面。不管是用于设计模拟电路、复杂的PCB、FPGA和CPLD、PCB改版的原理图修改，还是用于设计层次模块，OrCAD Capture都能为设计师提供快速的设计输入工具。

2、从OrCAD Capture 17.2版本开始提供了Altium原理图文件和符号库的完整迁移转换方法。可以利用该方法将Altium的原理图文件迁移转换进入OrCAD Capture 17.2，让工程师以随时输入、修改、管理、复用于自己的原理图设计。今天我们一起来学习利用这个接口从Altium原理图迁移转换到Cadence OrCAD17.2的方法。

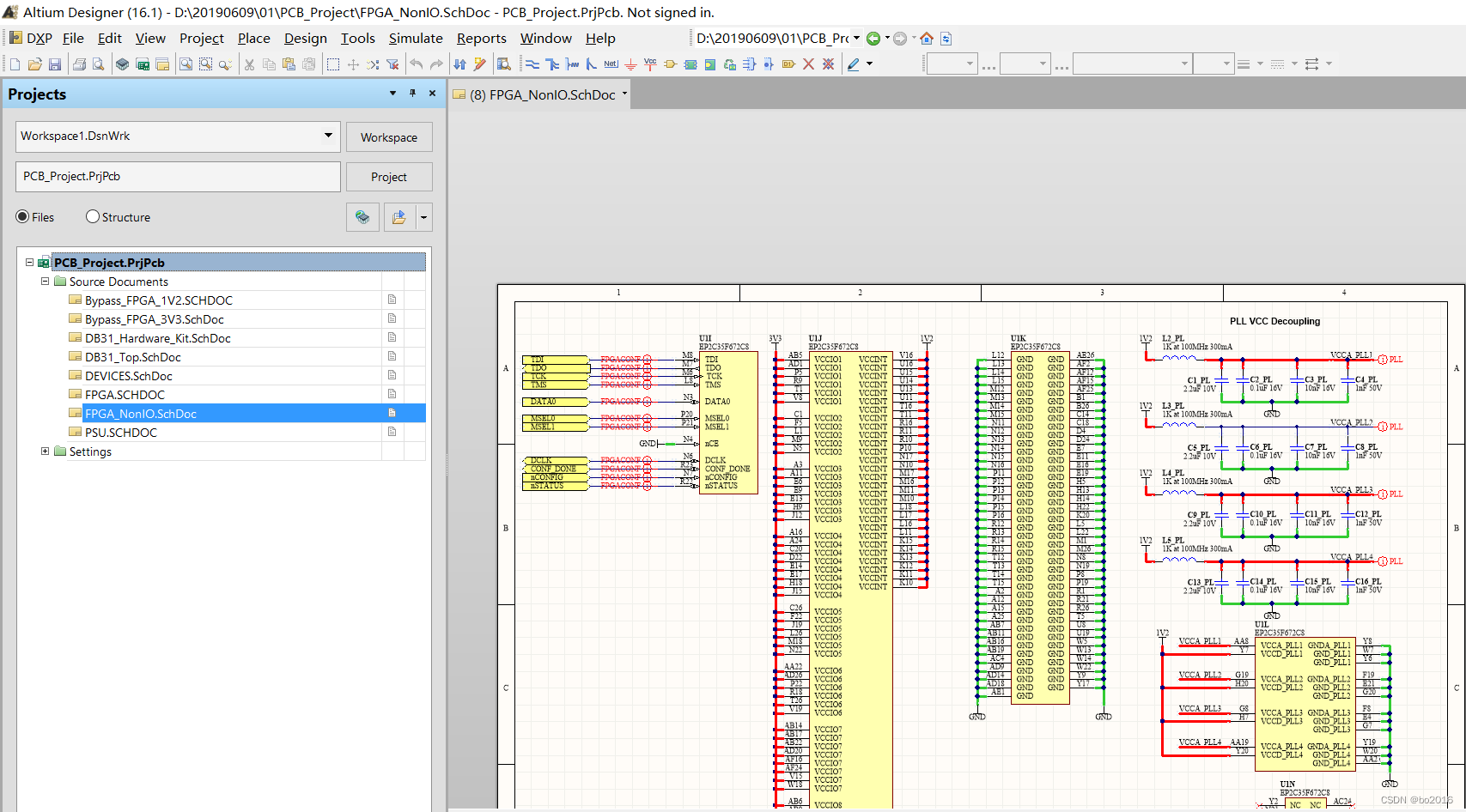

3、使用Altium Designer软件打开需要进行转换的原理图文件，如下图所示，这个FPGA的工程里面共计有8个原理图页面文件。

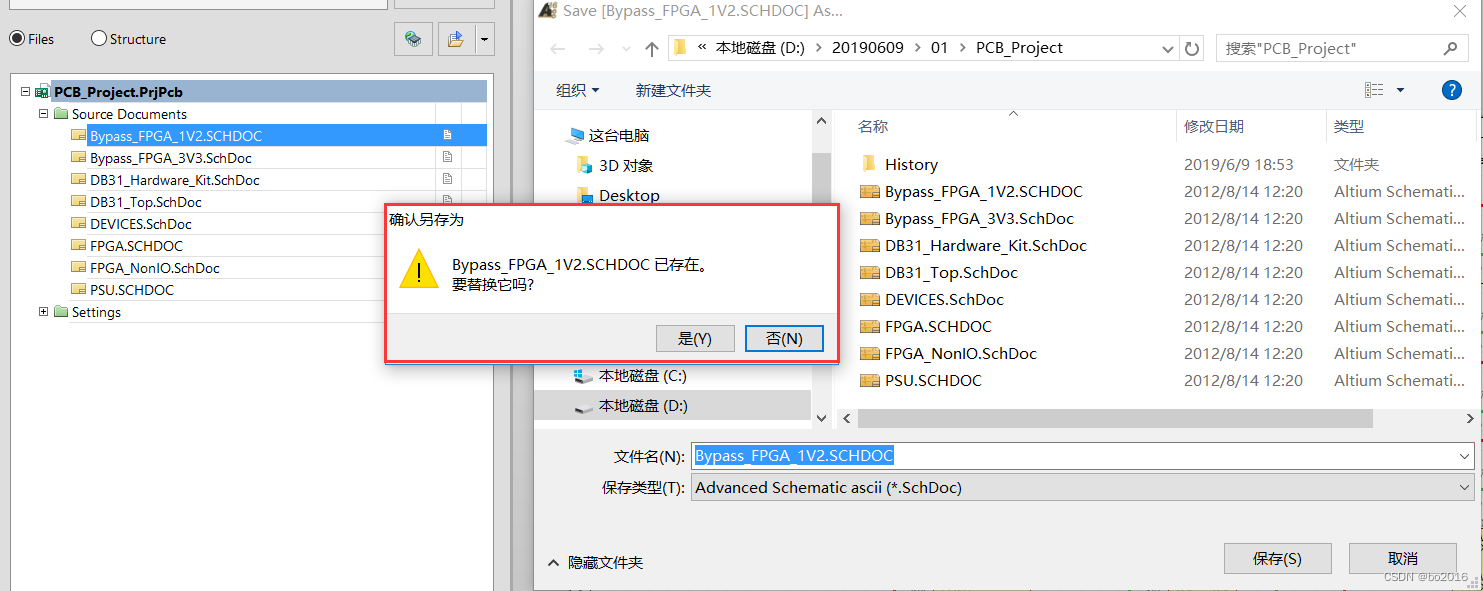

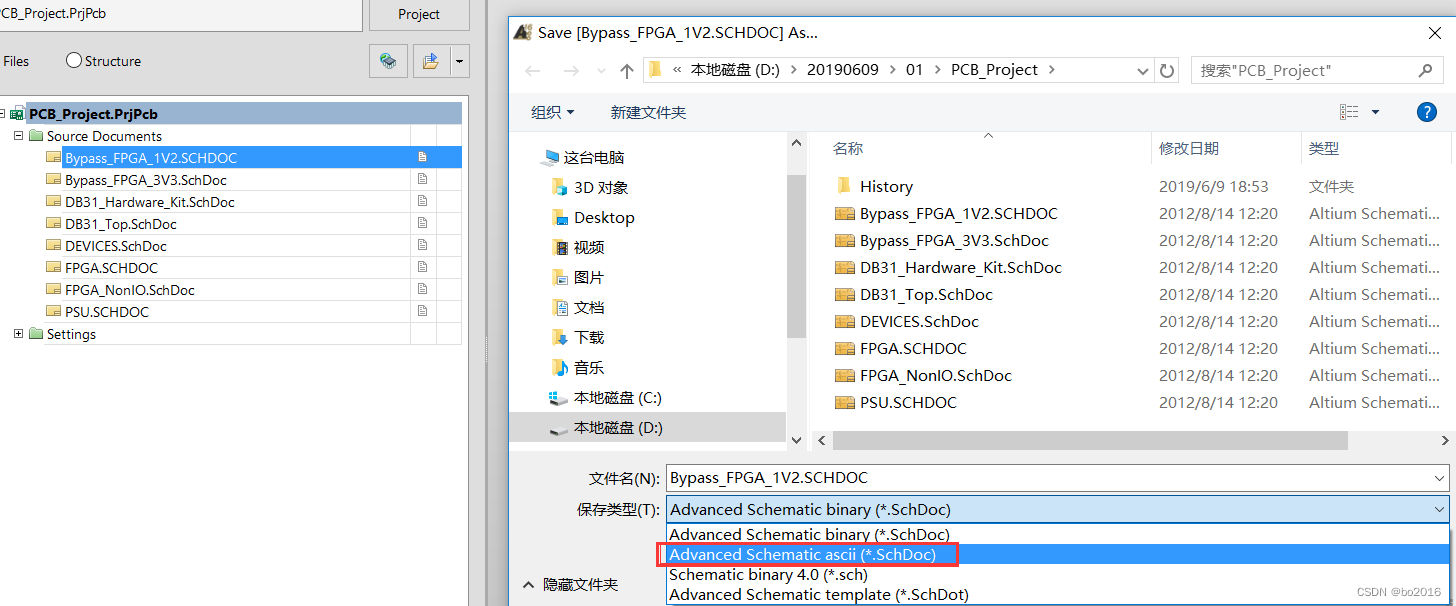

4、选择原理图文件，将原理图另存为ASCII的格式。打开原理图文件之后选择另存为，在保存文件的类型里面选择Advanced Schematic ascii的格式，然后保存。

 5、保存文件的类型里面选择ascii的格式。保存可以覆盖原来的文件，也可以另存为一个新的文件和新的路径。

6、注意事项。若需要转换的文件里面有中文的名称，或者中文的路径，或者有其他非法字符，为了能够保证转换的正确性，请在转换前将这些问题都修改掉，以便于提高转换的正确性。

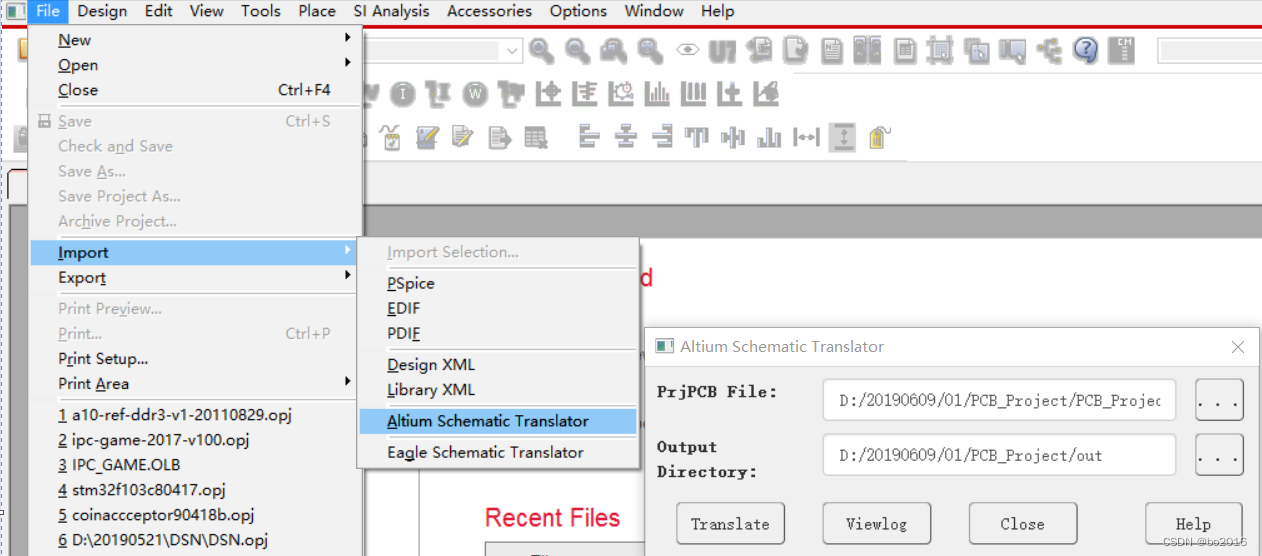

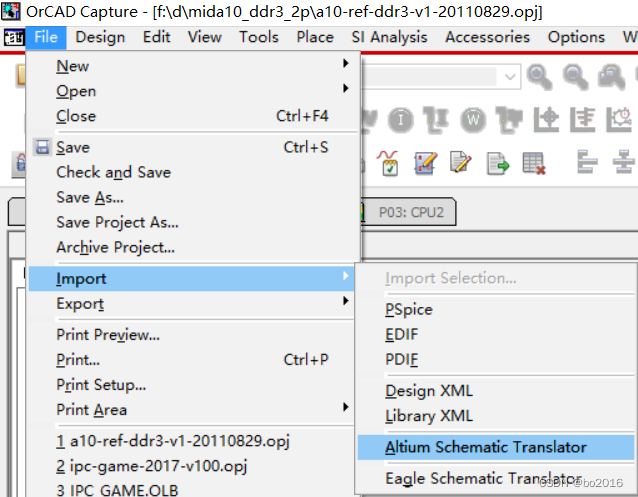

 7、打开OrCAD Capture 17.2选择File-Import-Altium Schematic Translator命令，将会弹出转换设置对话框。

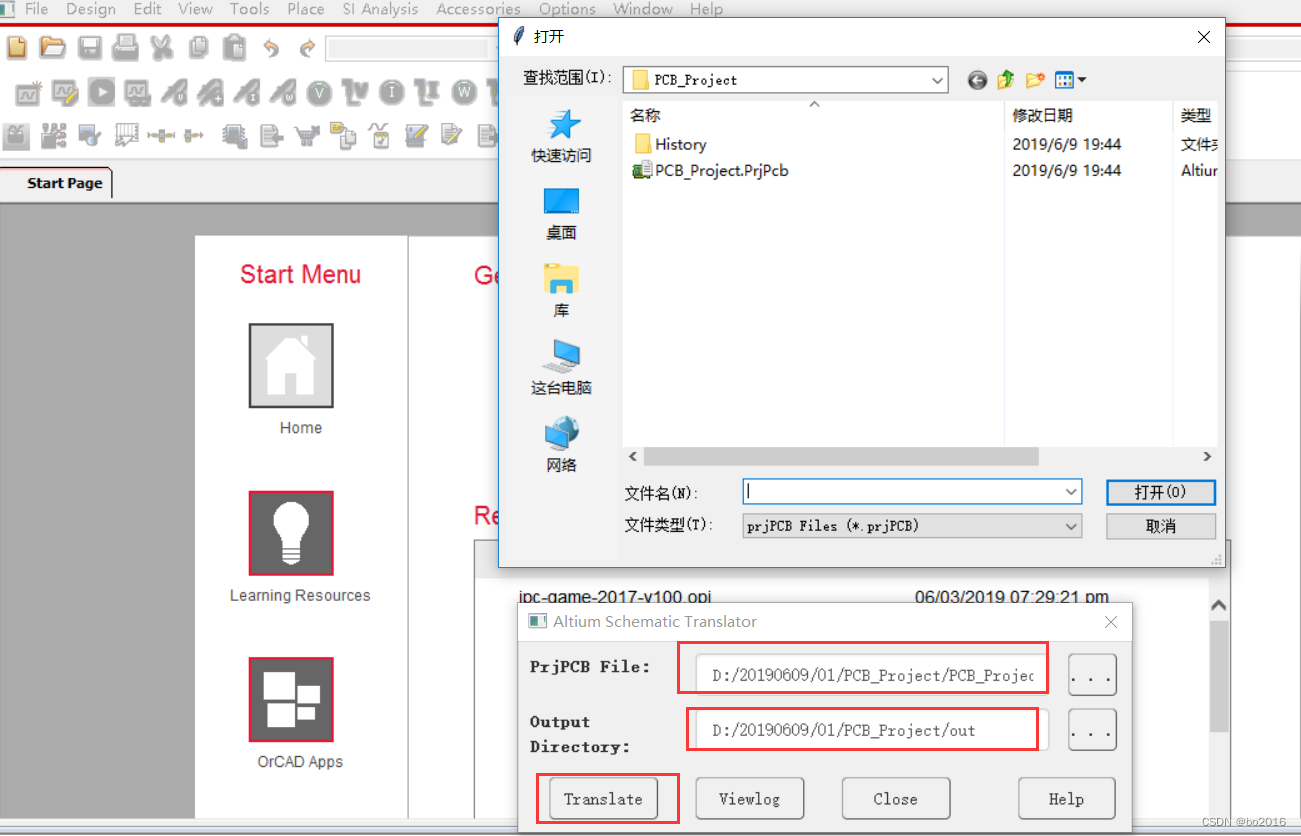

 8、选择需要转换工程文件，设置转换输出的路径。注意路径里面不能有中文，不能有非法字符。

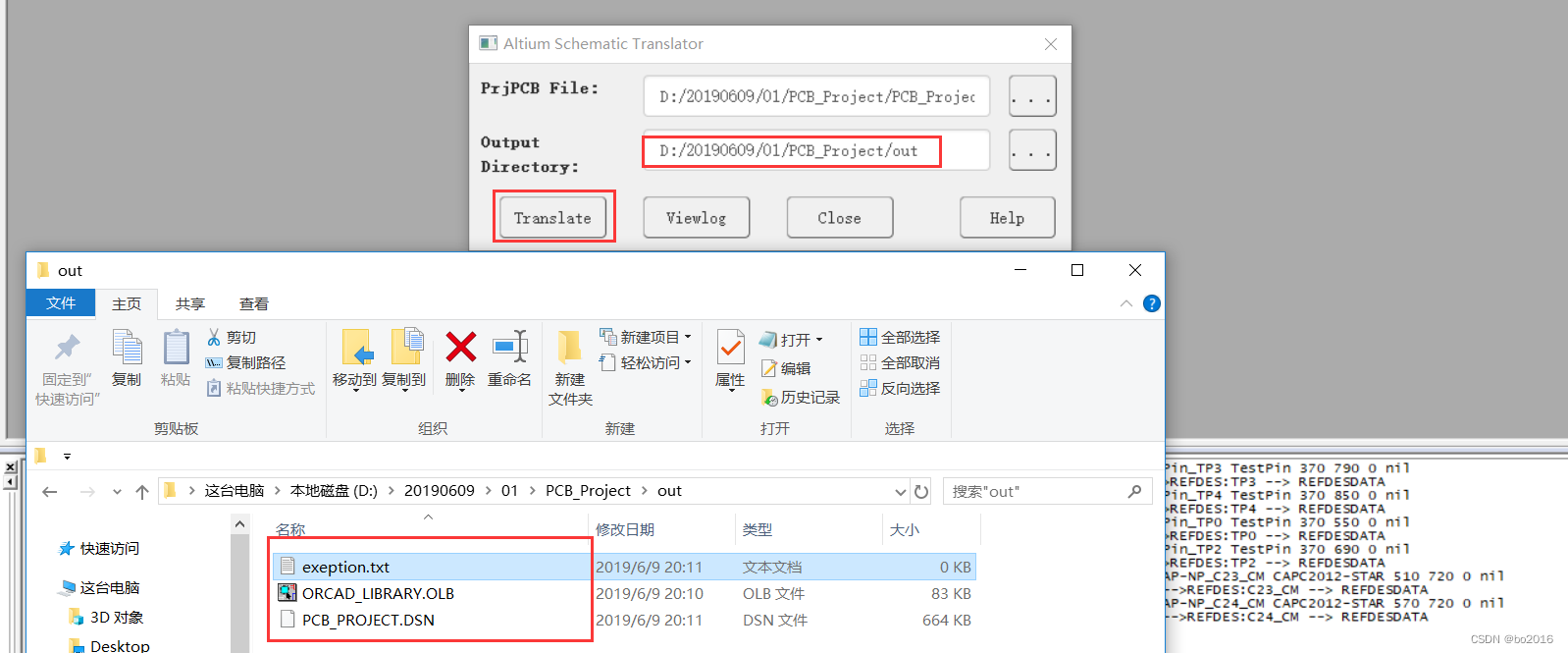

9、点击Translate按钮，即可执行转换命令，在命令消息窗口中可以观察文件转换的过程和执行的命令。等到转换完成以后在设置的路径下，可以看到转换后的格式文件。比如，ORCAD_LIBRARY.OLB是转换后的原理图符号库文件，PCB_PROJECT.DSN是转换后的原理图文件。

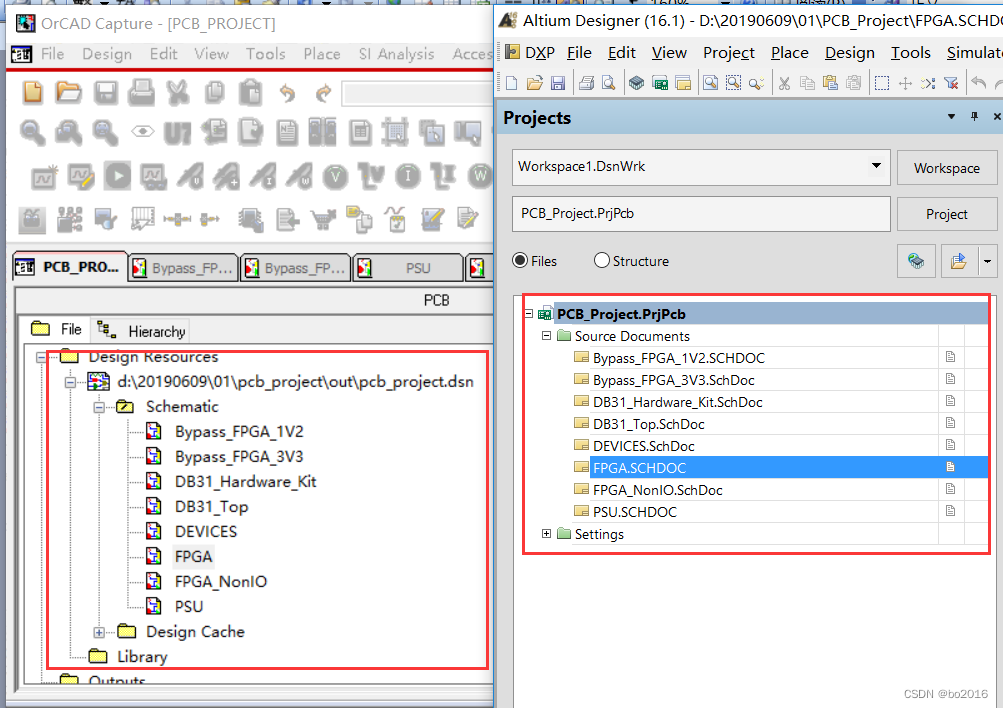

10、打开对比文件。打开原理图DSN对比和AD工程文件的差异（Altium工程文件），从下图看转换之后的工程和原工程文件页面数量一模一样，不存在差异。

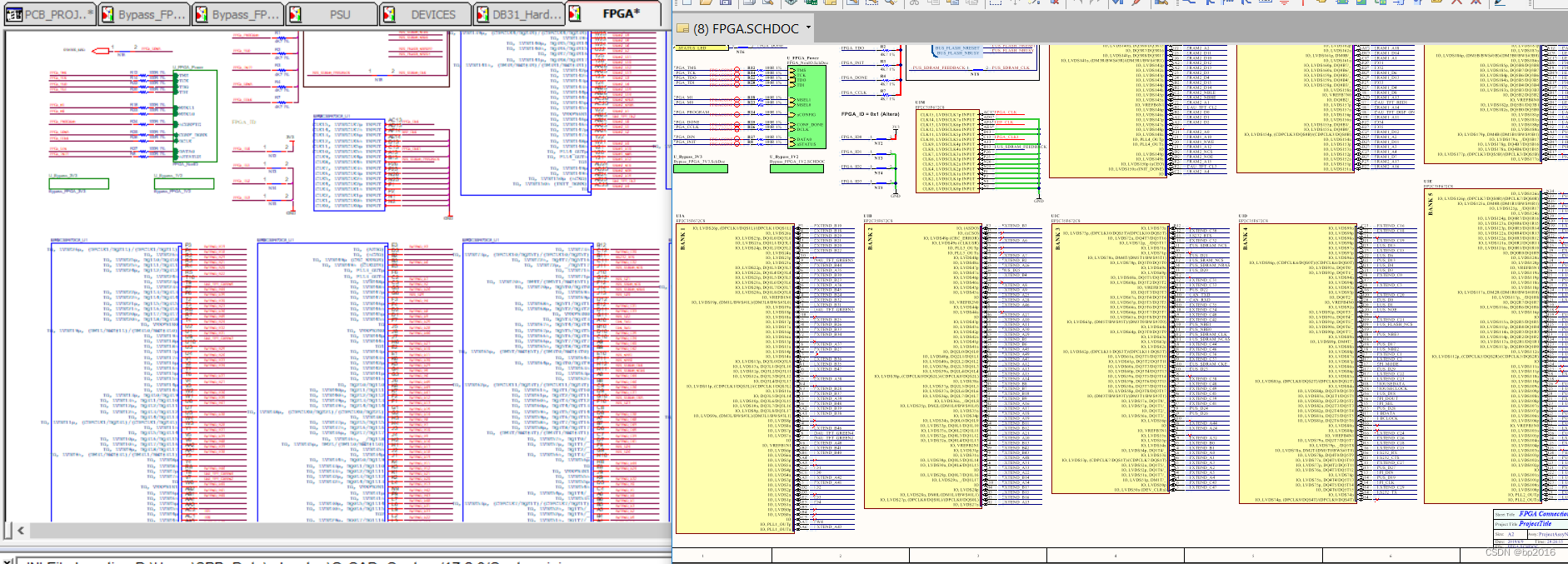

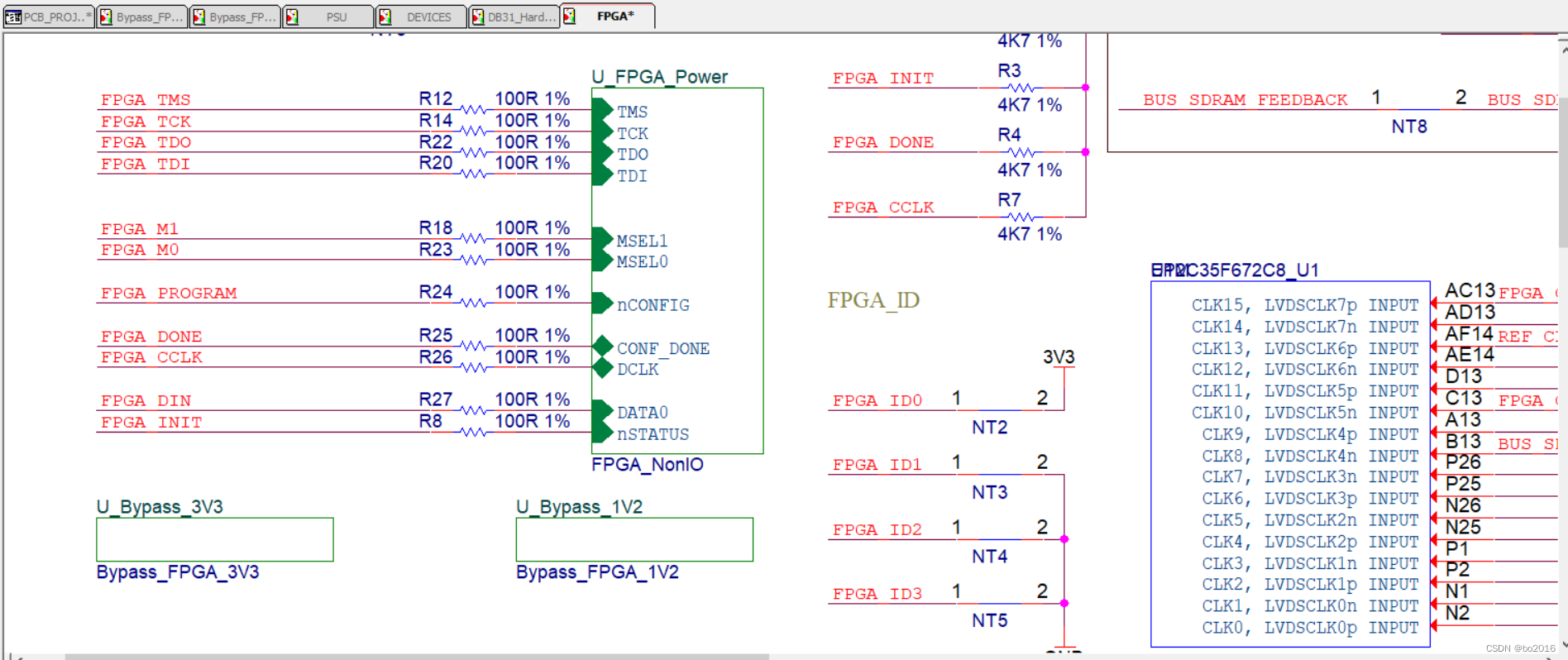

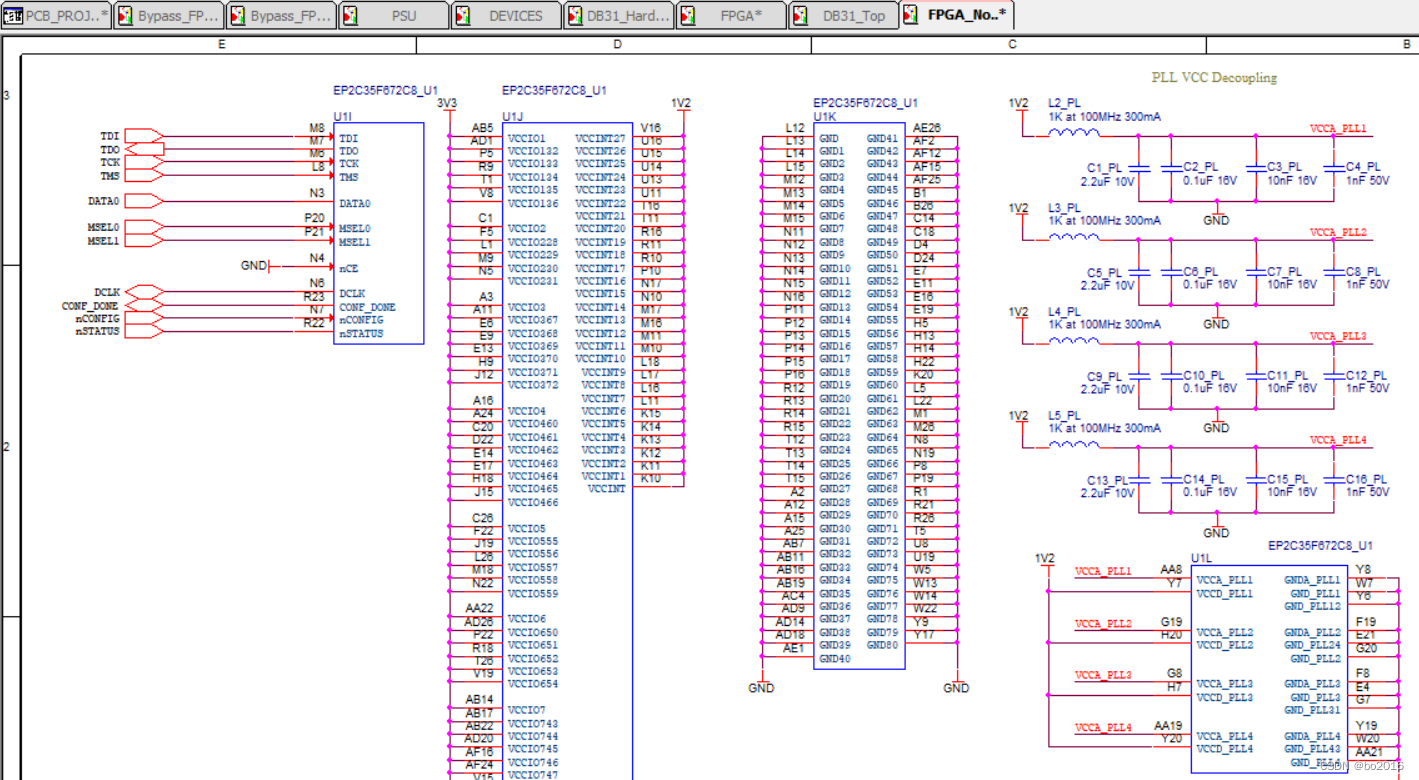

 11、打开对比文件。打开对比FPGA的原理图页面差异，从下图看，转换之后的FPGA页面内容和之前原理图页面一模一样，显示电气连接关系无差异化。

 12、对比发现，转换之后层次原理图BLOCK也能正常的识别。通过对比引脚发现，对应的关系和原来的的文件无差异。

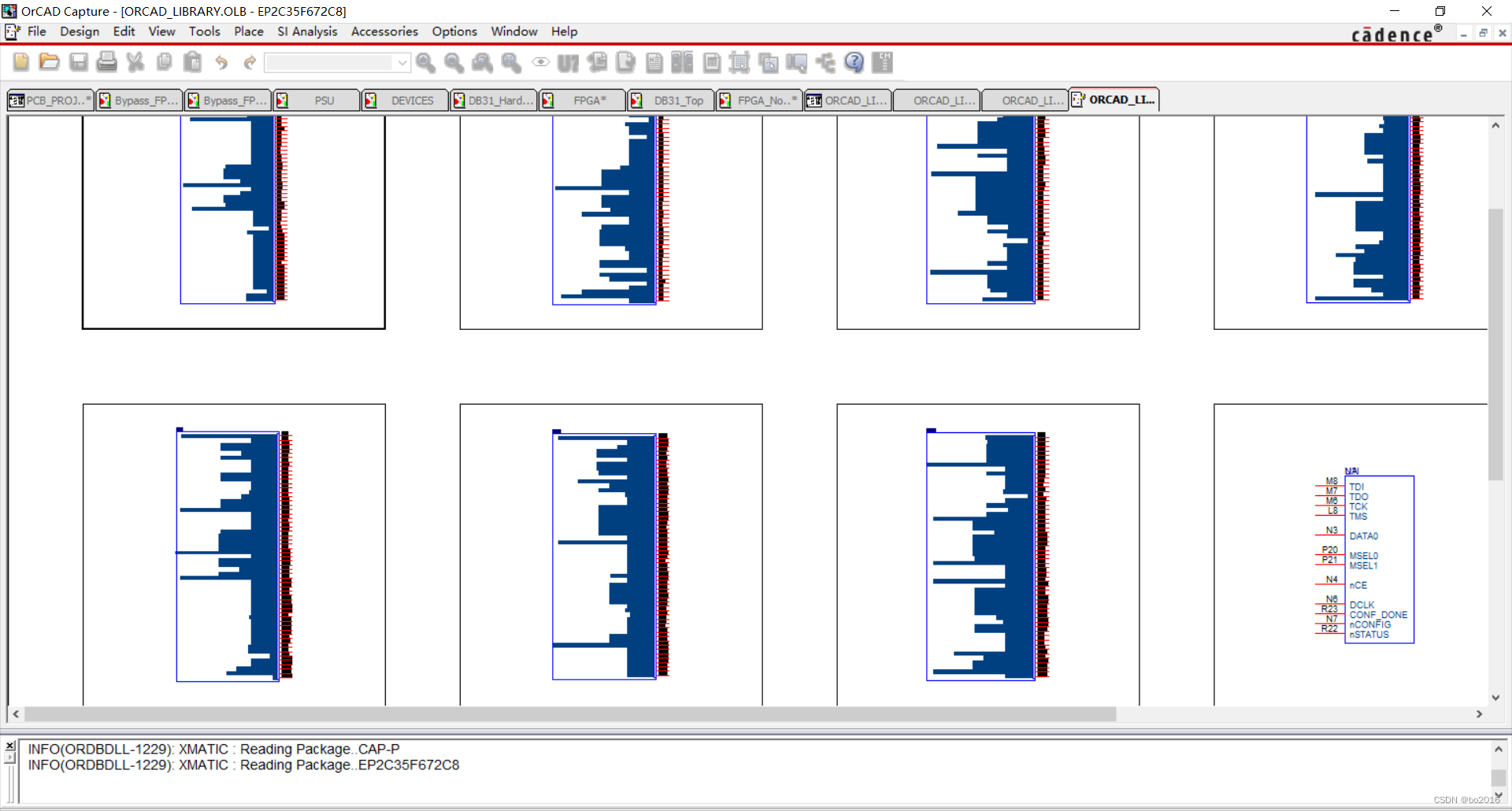

 13、对比发现，转换后原理图排列整齐，不存在错位，元件数值显示偏移，元件数值错误等诸多问题。

 14、对比发现，转换后的ORCAD_LIBRARY.OLB原理图库文件和原来库文件引脚数量一致，显示正常，Pin Name，Pin Number属性正常，不存在差异。
