绪论
在上一篇文章中，我们成功实现了SolidWorks模型到URDF格式的转换。本文将重点介绍如何配置MoveIt，并将转换后的URDF模型与Rviz、Gazebo进行联合仿真。本文基于Ubuntu 20.04-ros-noetic环境展开若文中存在任何疏漏或不当之处，欢迎指正交流，让我们共同探讨、共同进步。
目录
2.2.10.构建3D信息（Setup 3D Perception Sensors）
MoveIt运动规划
1.MoveIt简介
MoveIt 是一个开源的机器人运动规划框架，主要用于机械臂的运动规划、操作、3D感知、运动学、控制以及导航等功能。它是ROS (Robot Operating System) 生态系统中最广泛使用的运动规划软件之一。
MoveIt的核心功能如下：
- 运动规划：为机械臂寻找从起点到目标点的无碰撞路径
- 逆运动学求解：计算使末端执行器达到目标位形所需的关节角度
- 碰撞检测：利用3D传感器数据或环境模型检测潜在碰撞
- 抓取生成：自动生成抓取物体的策略
- 运动执行：将规划好的轨迹发送给机器人控制器执行
- 可视化：通过Rviz插件实时查看机械臂模型、路径规划结果、目标位置等
2.MoveIt的安装与配置
2.1安装MoveIt
MoveIt依赖于ROS，因此需要先安装ROS（安装ros的过程这里就不进行赘述了，后期有时间会补充到博客）
# 更新ROS包列表
sudo apt update
# 安装MoveIt
sudo apt install ros-<ros_distro>-moveit
<ros_distro> 代表你的 ROS 发行版名称
#这里是ros-noetic版本
sudo apt install ros-noetic-moveit

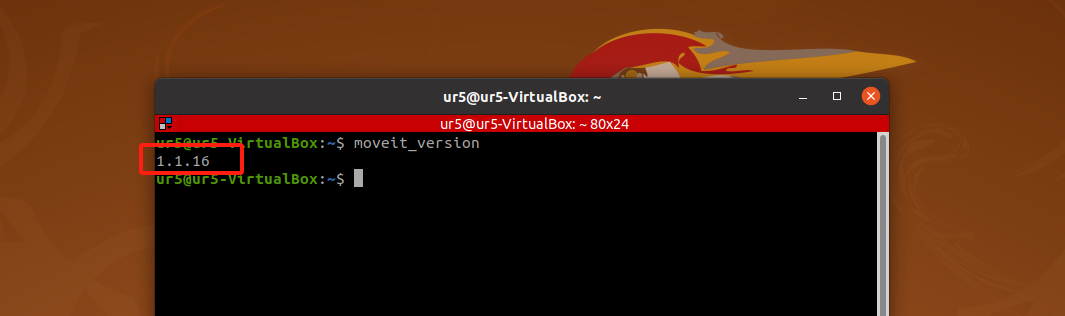

这里可以用下面的命令查看是否安装成功，并查看moveit!的版本
moveit_version
有版本的输出证明安装成功了！！！
2.2配置MoveIt
2.2.1.启动设置向导

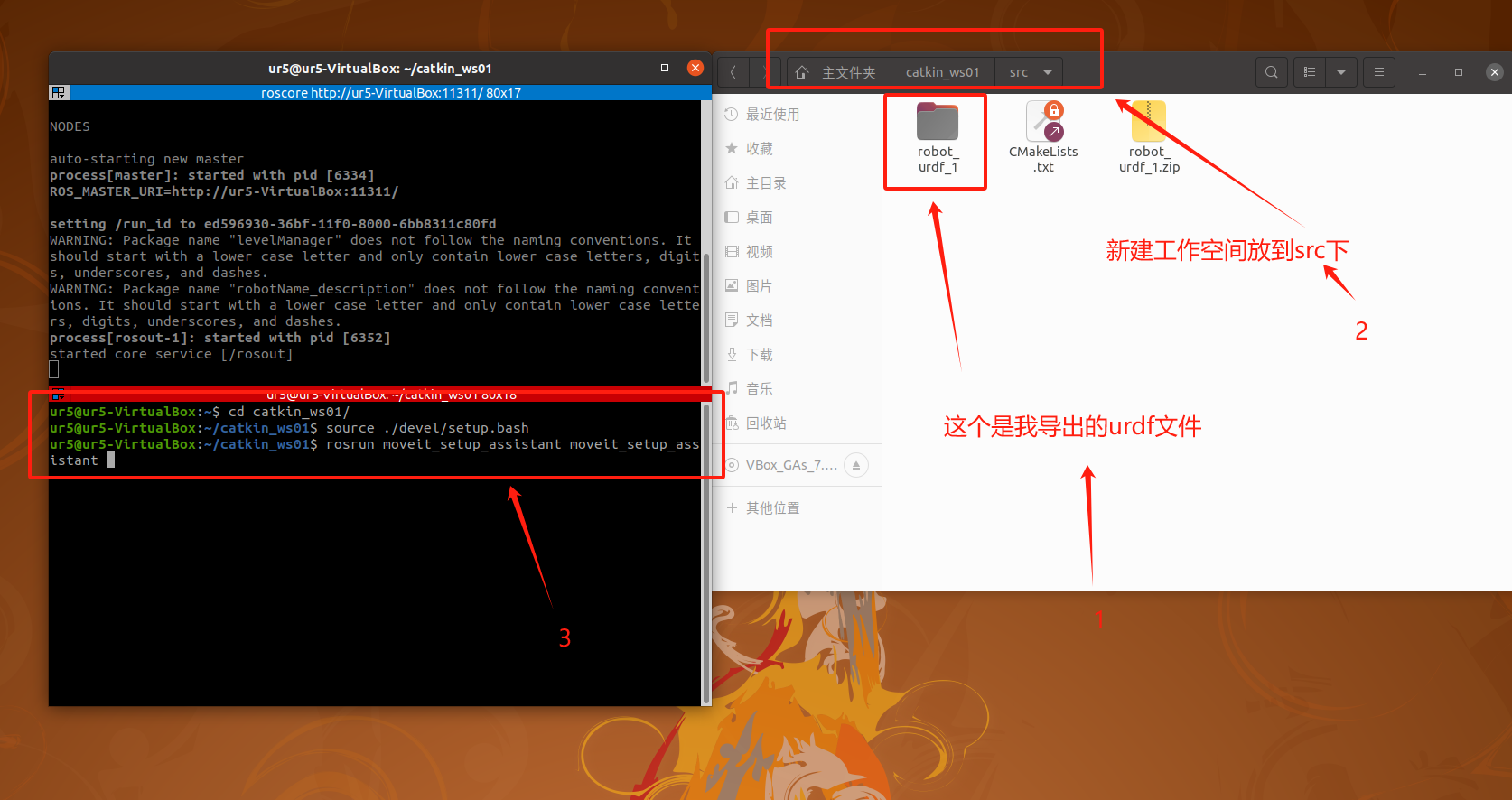

在新建的工作空间中，首先启动MoveIt Setup Assistant。在此之前，需要确保roscore已运行，并执行source命令刷新一下环境变量。这一步骤至关重要，因为后续操作需要从功能包中选择urdf文件，若文件不在功能包中，将导致操作失败。
roscore
source devel/setup.bash
rosrun moveit_setup_assistant moveit_setup_assistant

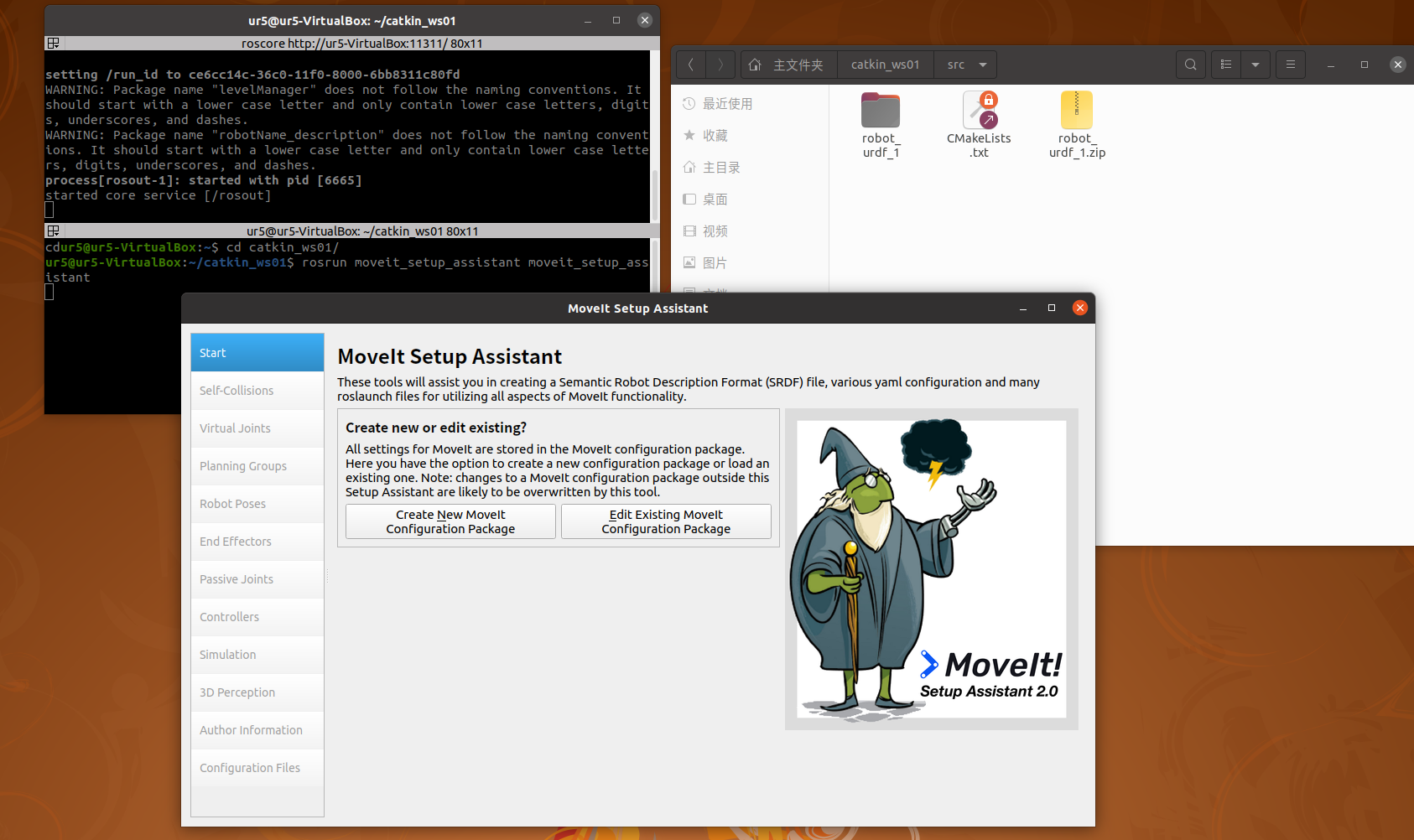

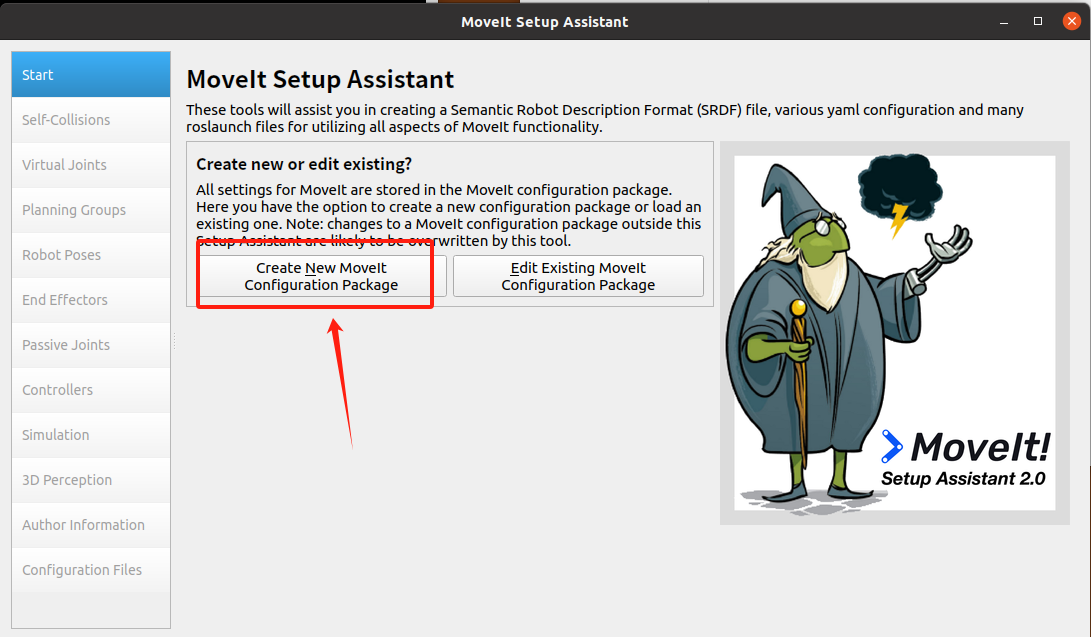

执行rosrun moveit_setup_assistant moveit_setup_assistant后会出现下面的界面：
可以看到有两个选择：新建MoveIt配置包（Create New MoveIt Configuration Package）或修改现有MoveIt配置包（Edit Existing MoveIt Configuration Package），这里我们选择新建MoveIt配置包。

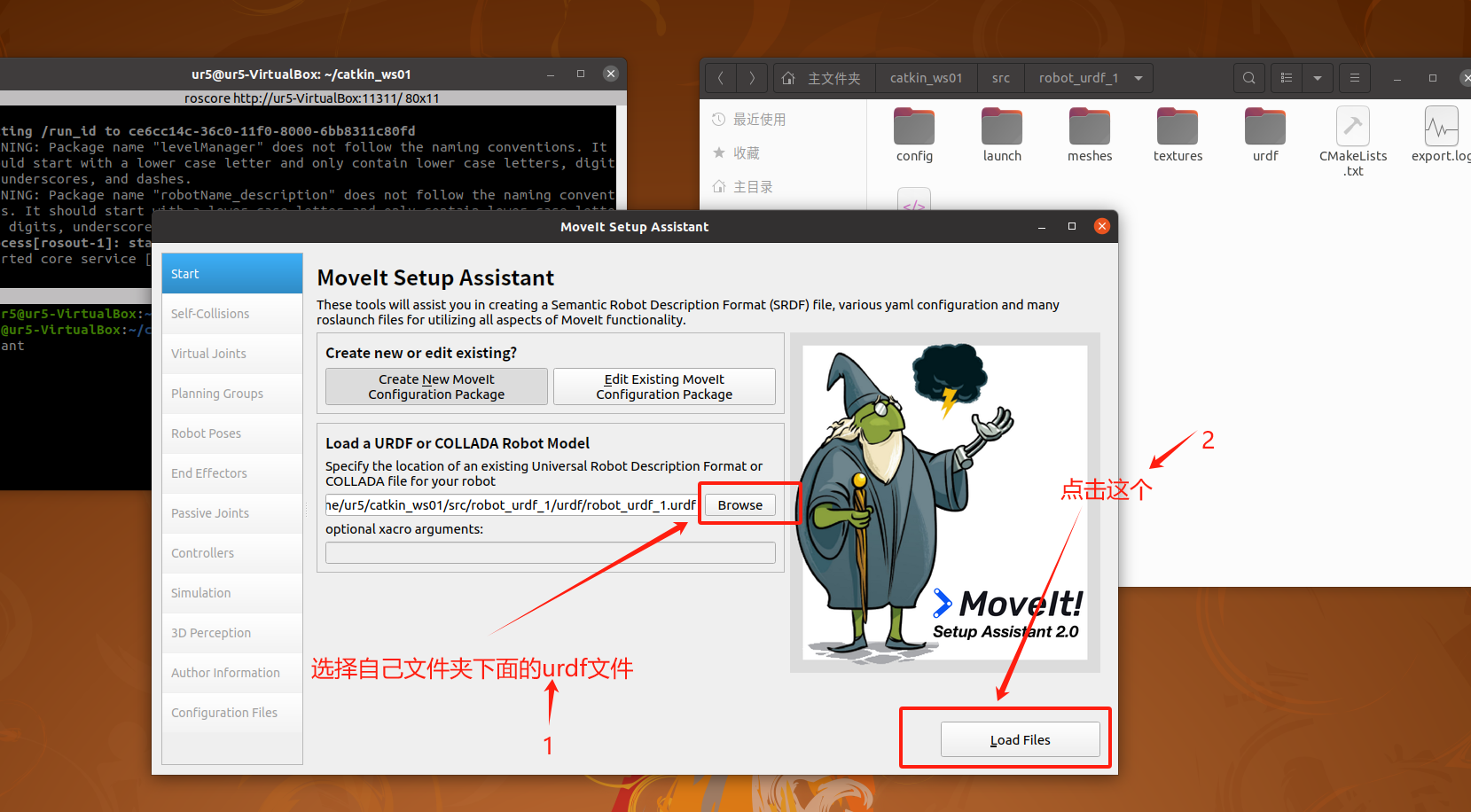

然后这里选择自己文件夹下面的urdf后缀的文件点击Load Files

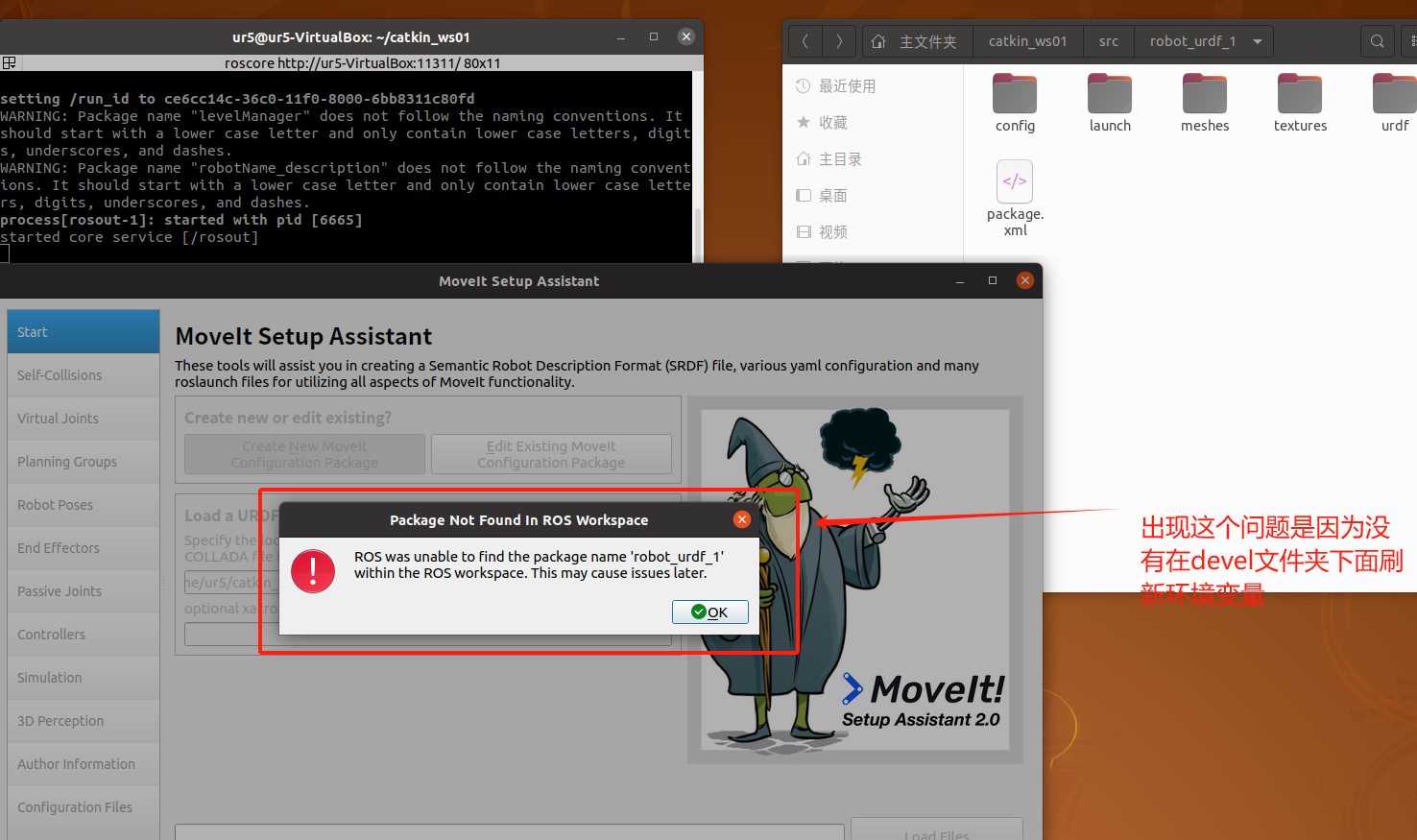

如果出现类似报错是因为没有在工作空间下的devel里面刷新环境变量（一般是这个问题）

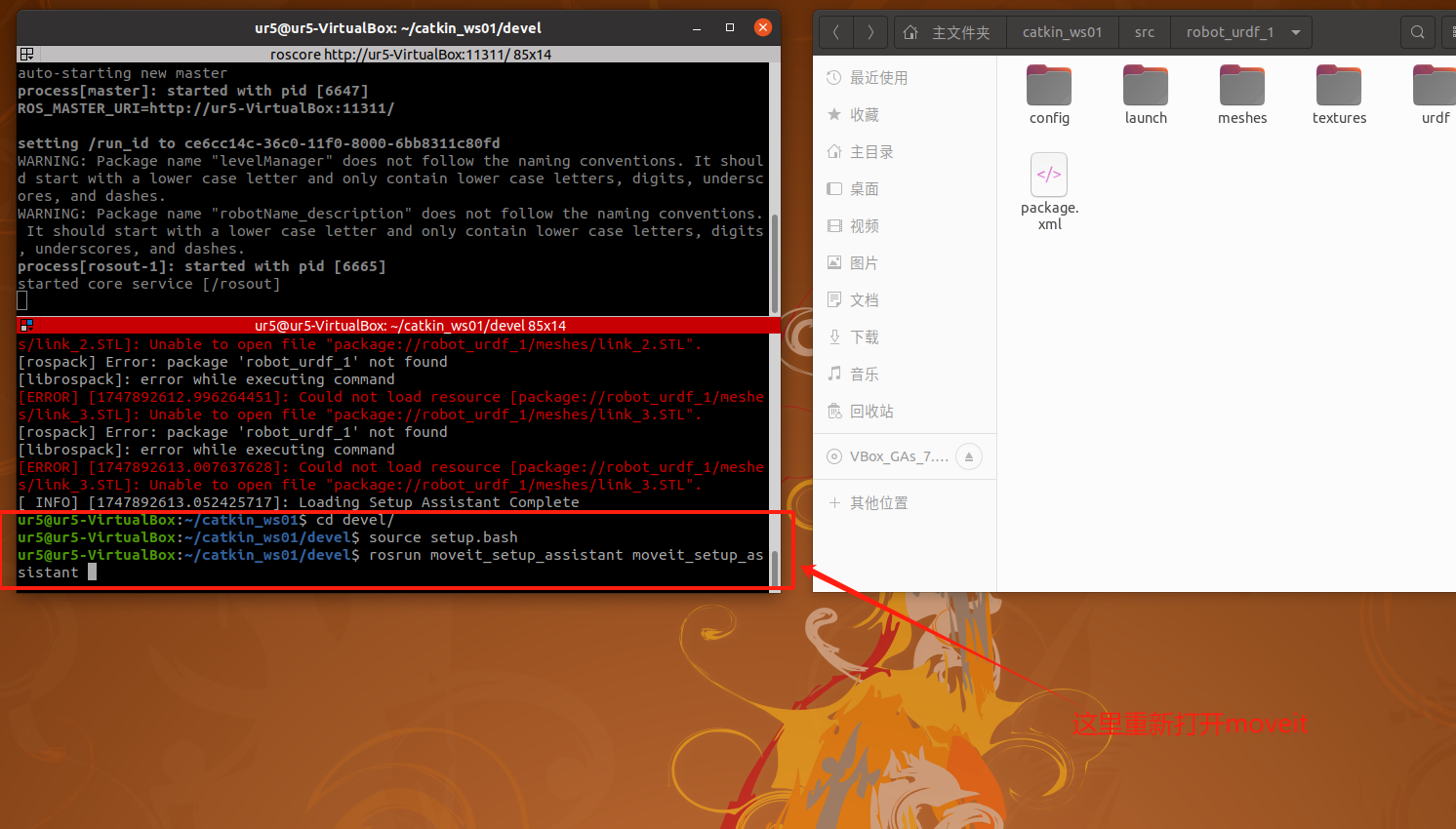

在Workspace的devel目录下，打开终端并执行source setup.bash命令，即可将文件路径加载至当前命令行环境。

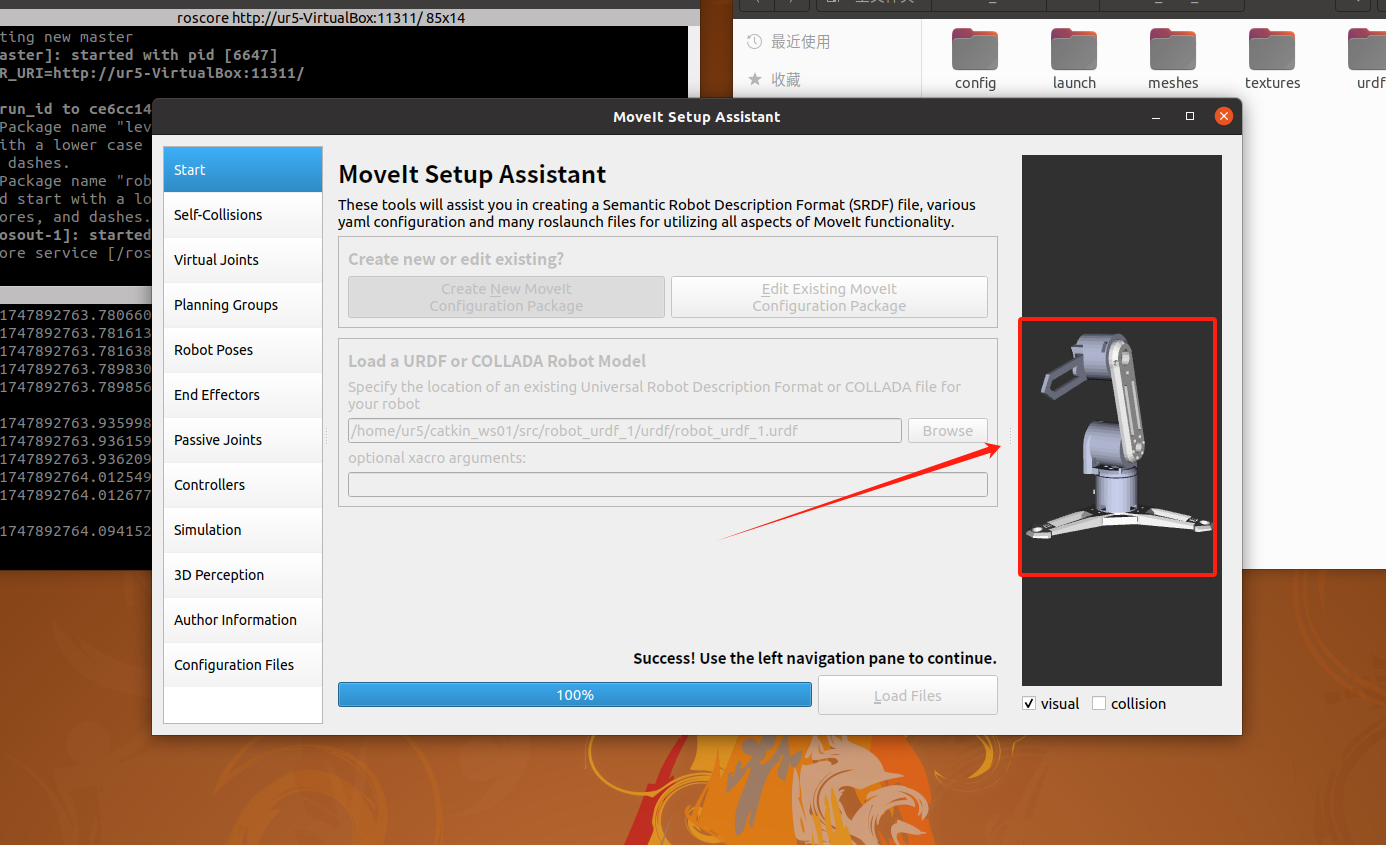

重新运行 rosrun moveit_setup_assistant moveit_setup_assistant 命令，即可启动 MoveIt! Setup Assistant 工具，可看到在右边出现了我们机械臂模型，我们的鼠标也可以随意拖动它进行位置调整。

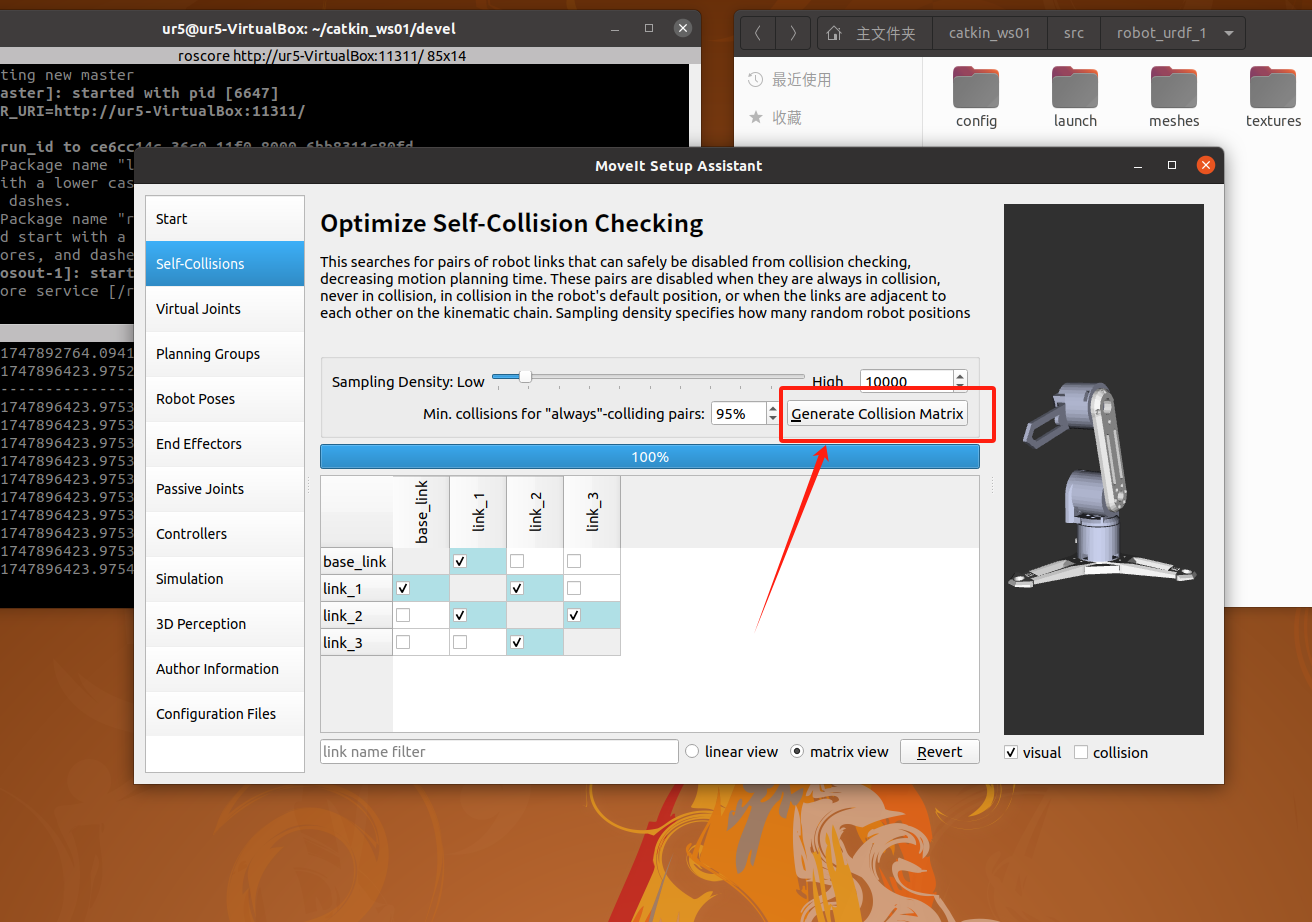

2.2.2配置自碰撞检测
这里点击Generate Collision Matrix会自动配置好选项

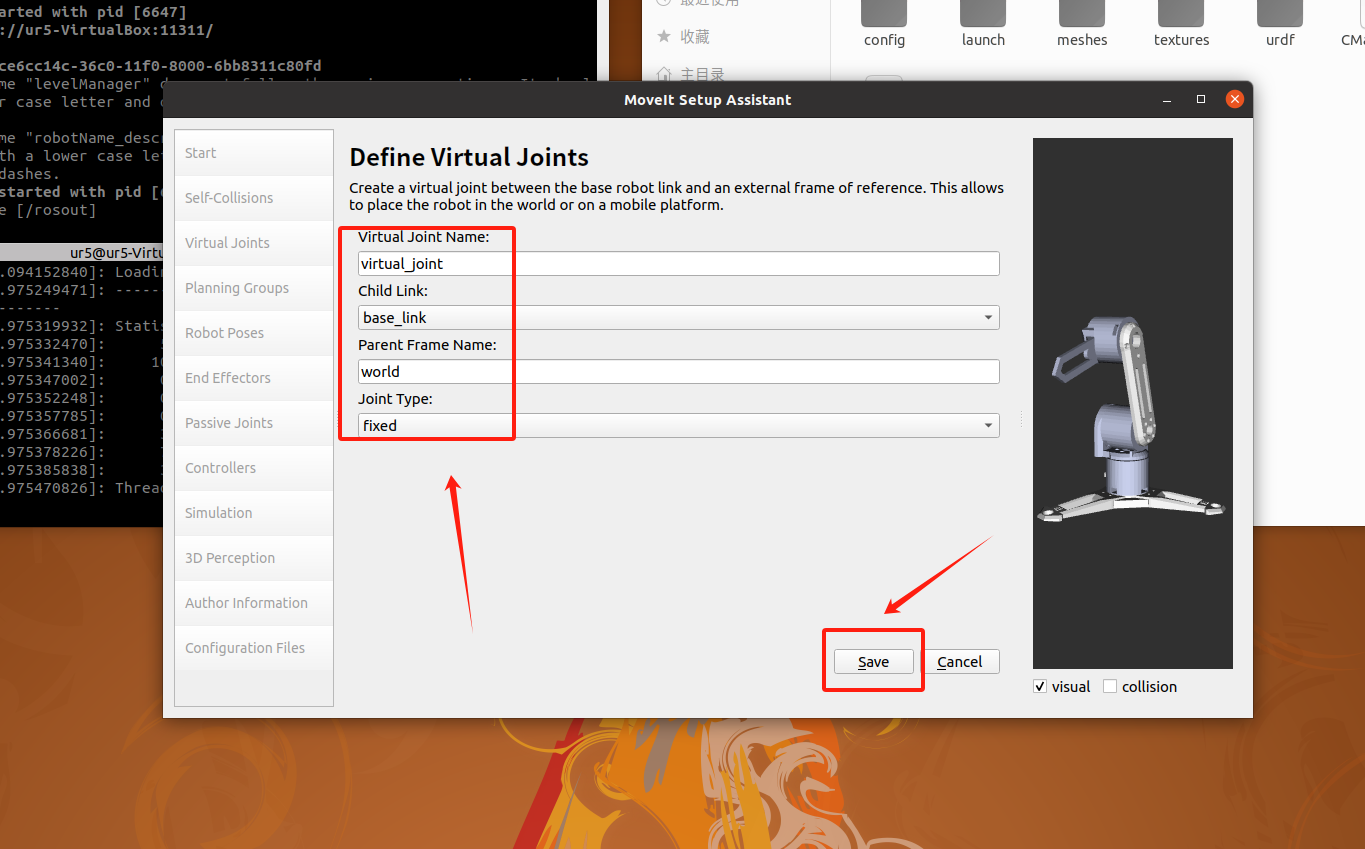

2.2.3添加虚拟关节

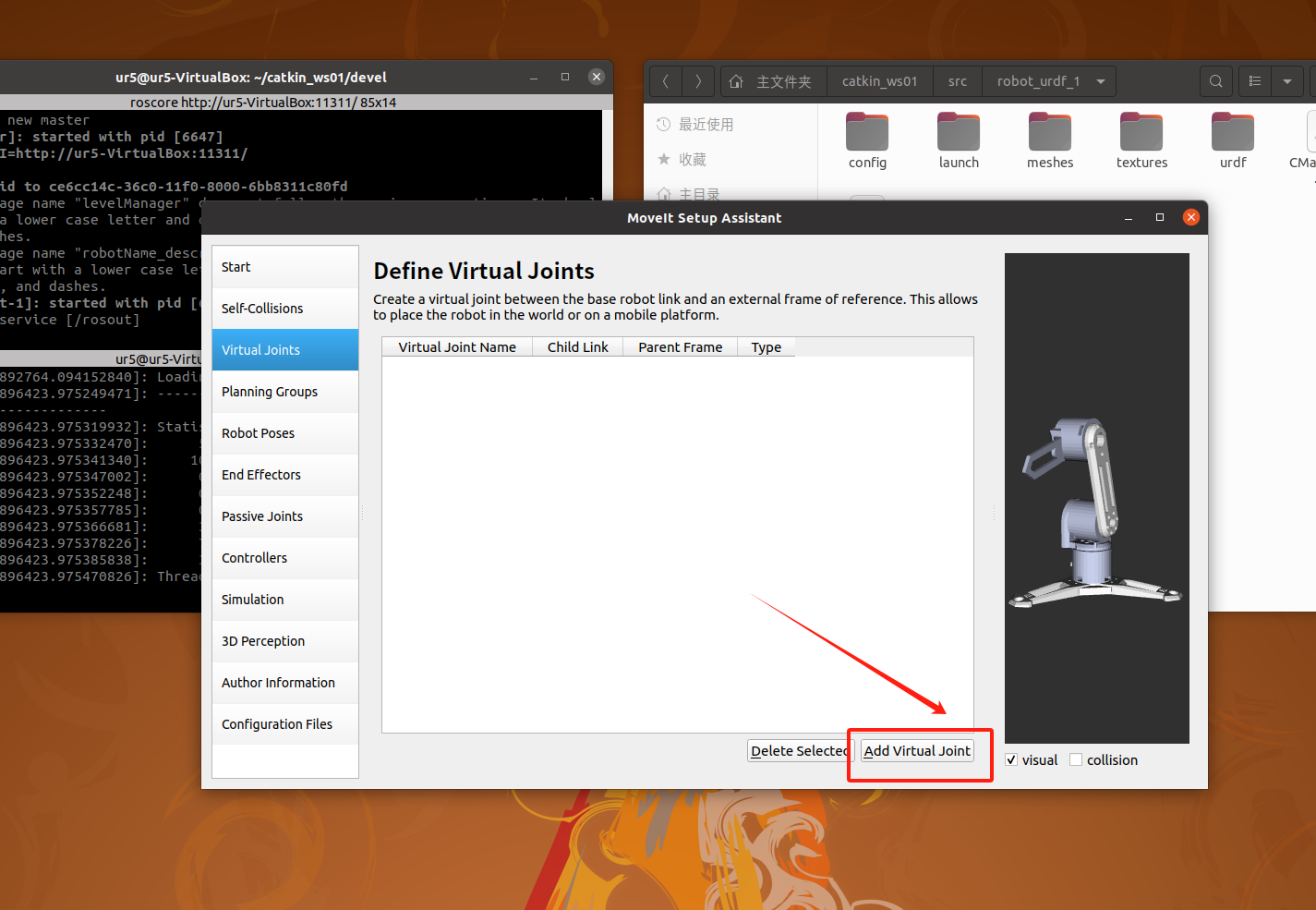

为建立虚拟关节与外部参考系的连接，请按以下步骤操作：
- 点击"Add Virtual Joints"按钮
- 在名称栏输入"virtual_joint"
- 在Child Link选项中选择"base_link"
- 将Parent Frame Name设置为"world"（即世界坐标系）
- 选择关节类型为"Fixed"
- 选择“Save”进行保存

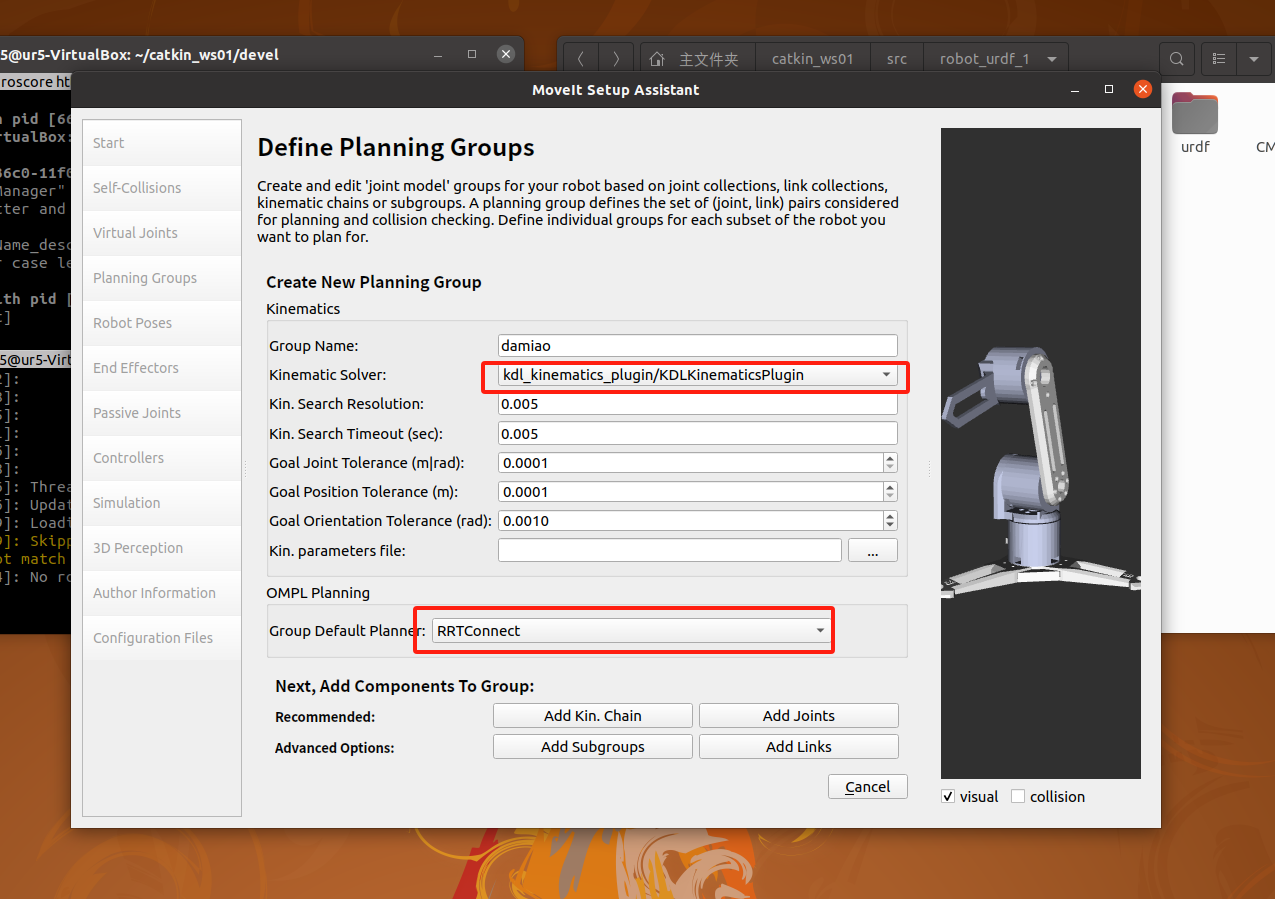

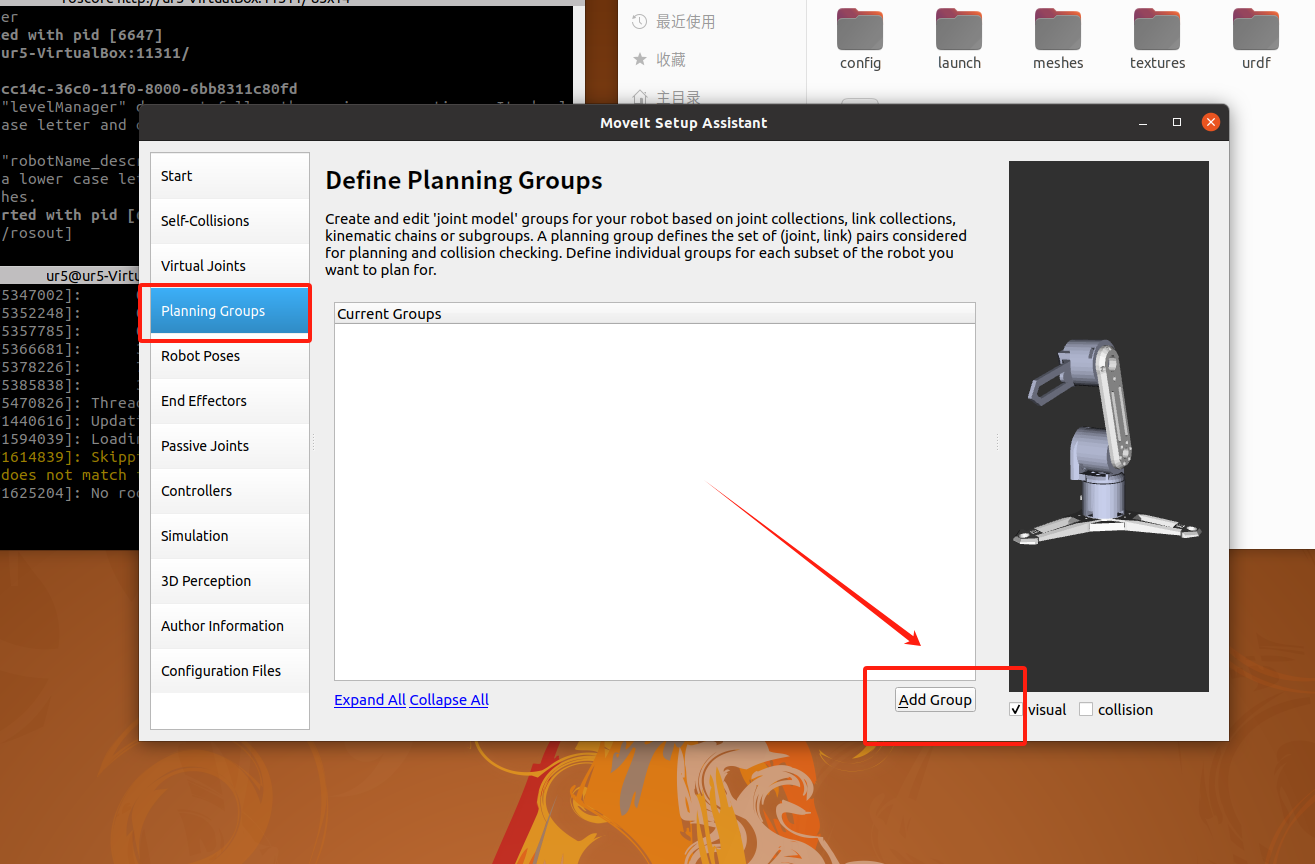

2.2.4.创建运动规划组
- 点击 Add Group 按钮。
- Group Name ：中输入 "damiao" 作为组名（这里大家可以随机，我是因为使用的达妙的电机）。
-
Kinematic Solver（运动学求解器）：这里采用
kd_kinematics_plugin/KDLKinematicsPlugin进行运动学计算，该插件基于KDL（Kinematics and Dynamics Library）开发。KDL作为一款广泛使用的开源运动学库，能够高效完成正运动学（Forward Kinematics）和逆运动学（Inverse Kinematics）的计算任务。 -
Kin. Search Resolution: 0.005 rad，作为运动学搜索分辨率参数，直接影响逆运动学求解的精度与效率。该值越小，计算精度越高，但相应的计算时间也会增加。
-
Kin. Search Timeout (sec): 0.005 运动学求解超时时间（单位：秒）若在此时间内未找到可行解，求解器将终止运算。
-
Goal Joint Tolerance (m|rad): 0.0001，这是关节空间目标容差，对于平移关节单位是米(m)，对于旋转关节单位是弧度(rad)，当实际关节位置与目标位置的差小于此值时认为达到目标。
-
Goal Position Tolerance (m): 0.0001,末端执行器位置容差，单位米(m),允许的末端执行器位置与目标位置之间的最大距离。
-
Goal Orientation Tolerance (rad): 0.0010，末端执行器方向容差，单位弧度(rad)，允许的末端执行器方向与目标方向之间的最大角度差。
-
Kin. parameters file:运动学参数文件路径(此处为空)可以指定包含运动学参数的外部配置文件。
-
OMPL规划参数
-
Group Default Planner: RRTConnect
-
默认的运动规划算法，这里使用的是RRTConnect
-
RRTConnect是一种双向快速扩展随机树算法，适合解决高维空间的运动规划问题
-
它在起点和目标点同时生长两棵树，直到它们连接
-
接下来，为上述规划配置选择相应的关节（Joints）,点击"Add Kin.Chain"按钮可直接添加运动链。

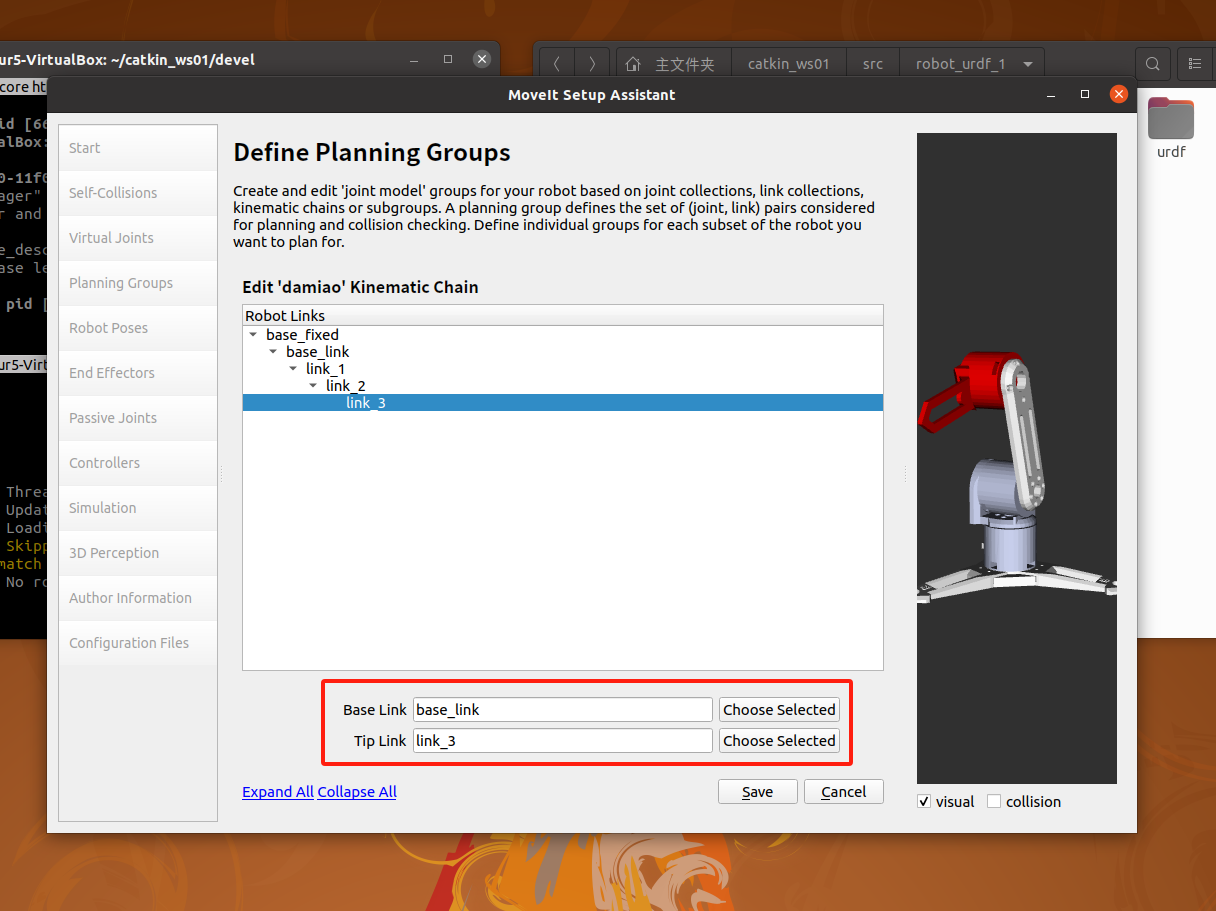

在设置中，选择"base_link"作为基链接（Base Link），并选择"link_3"作为末端链接（Tip Link），然后点击"保存"按钮,通过以上步骤，即可成功生成一个规划组。

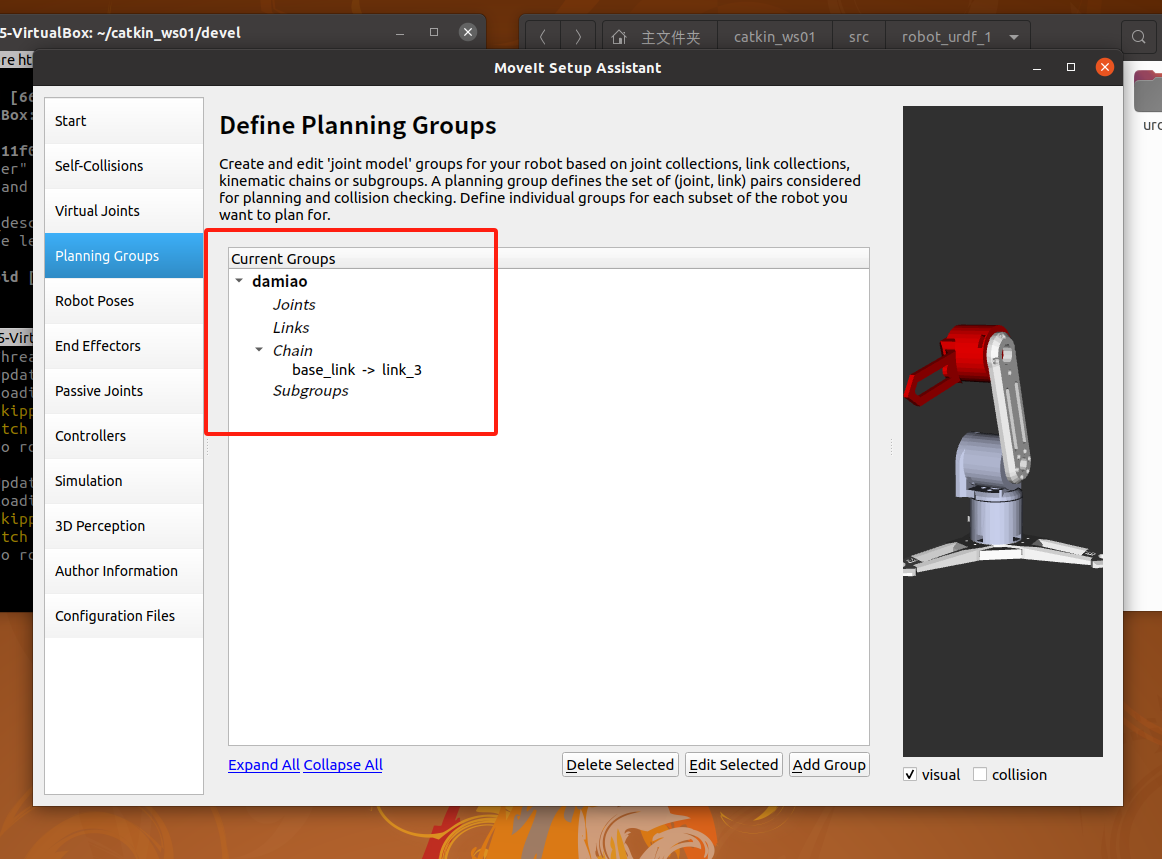

保存后就会和下图显示的一样
2.2.5.预设机器人姿态

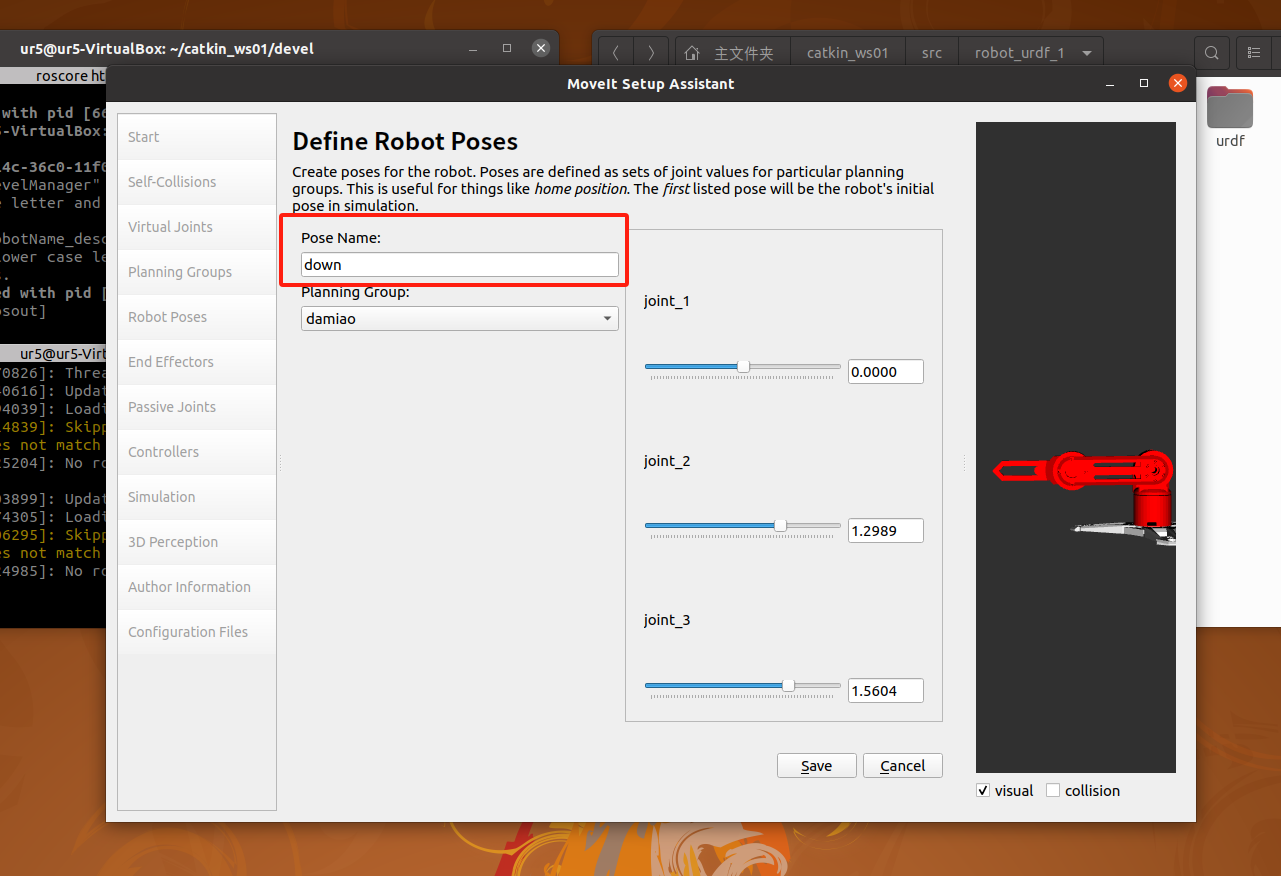

点击 "Add Pose" 按钮，为机械臂设置两个姿态：up 和 down。大家可根据需求自定义姿态名称和具体位置，但通常我们习惯采用这两个默认设置。其中，将所有角度为 0 的位姿定义为 up 姿态，设置完成后点击 "Save" 保存。
这里和上述步骤一样只不过需要修改名字和关节位置
2.2.6.设置末端执行器（End Effectors）
可以设置夹爪，我这里没有夹爪，有夹爪的可以设置一下
2.2.7.设置消极关节（Passive Joints)
这个就是进行轨迹规划时候不让运动的关节，我这里三个关节都需要运动所以没有设置
2.2.8.设置ROS Control

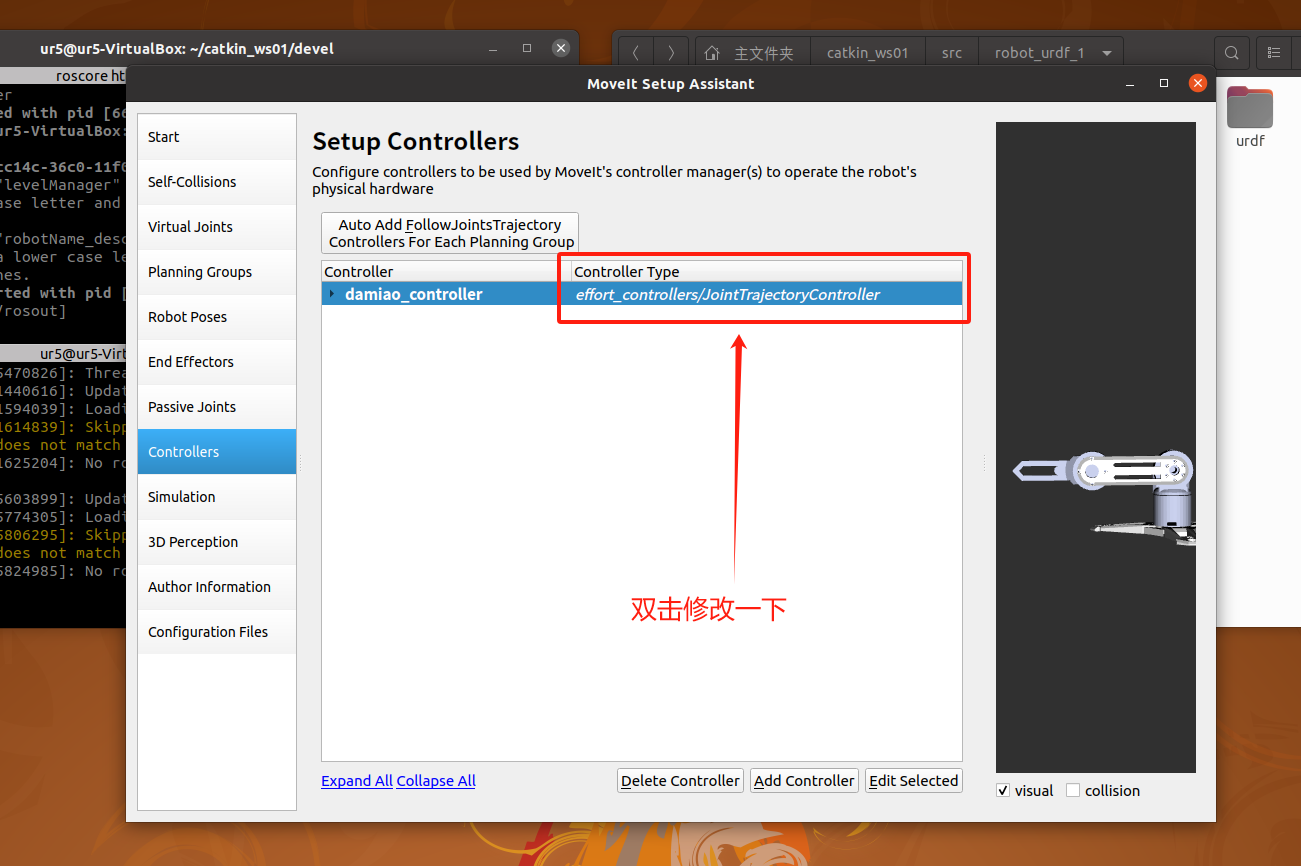

ROS通过ROS Control框架中的Controller接口，与Gazebo仿真环境或实际硬件设备建立连接。在配置过程中，点击"Auto Add FollowJointTrajectory..."选项，系统将自动为五个关节配置相应的Controller，其类型应为FollowJointTrajectory（若类型不符，需手动调整为该类型）。

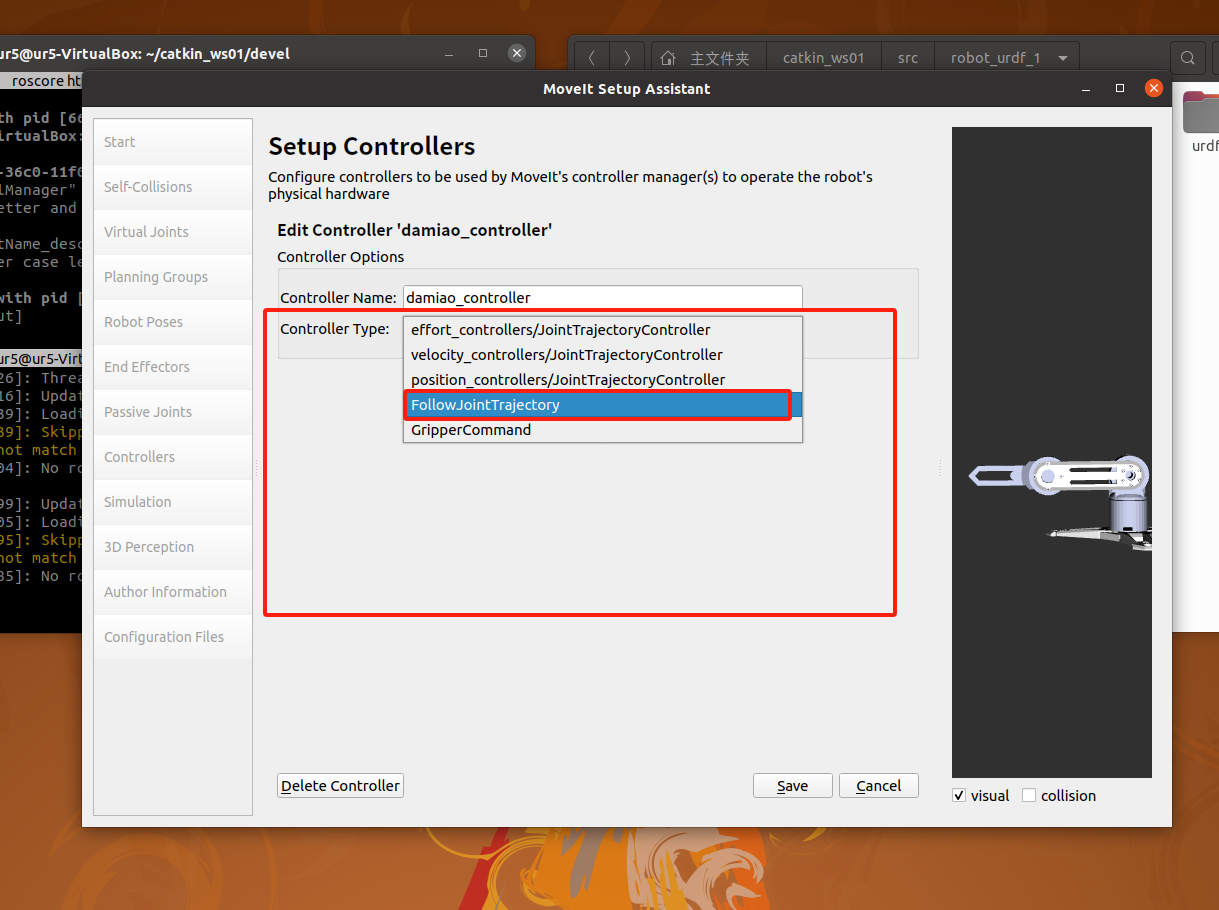

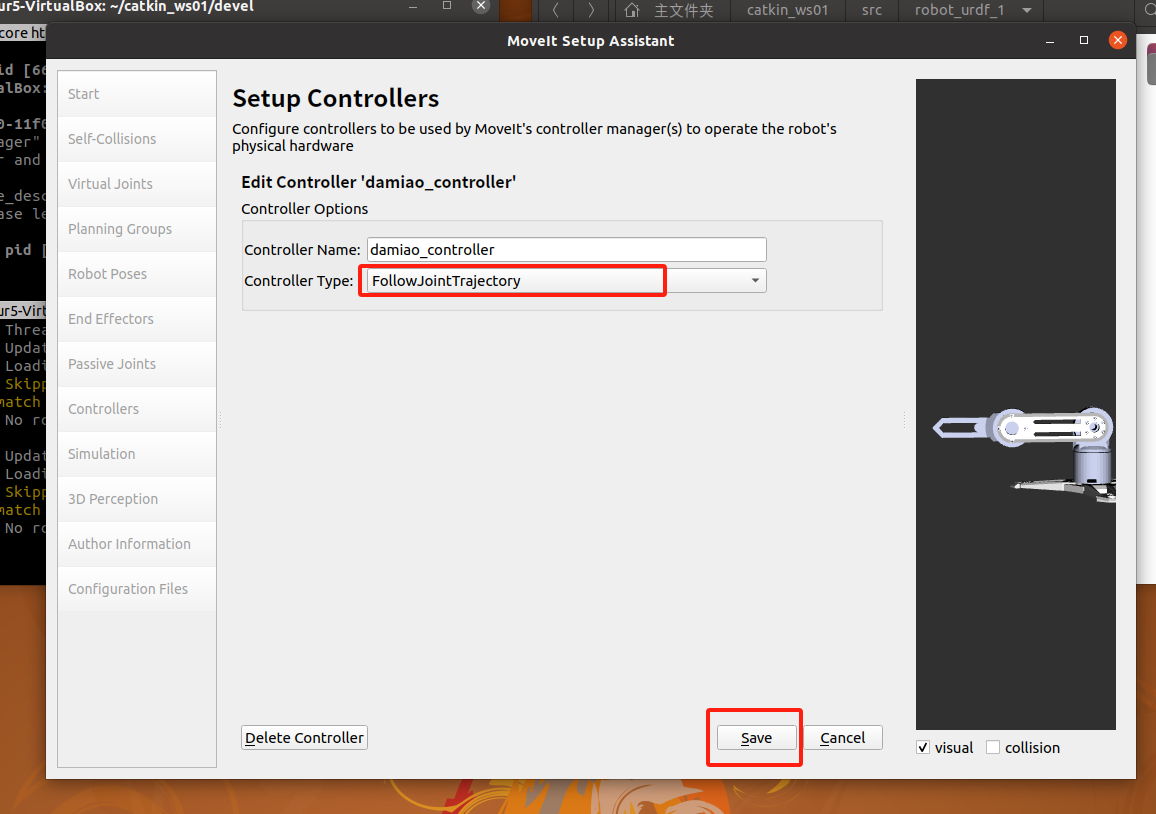

选择“FollowJointTrajectory”
这里我也解释一下这个几种控制器有什么区别：
1. effort_controllers/JointTrajectoryController
控制方式： 使用“力/力矩”来控制每个关节。
典型应用： 如果你的机器人底层驱动支持力矩控制（例如某些高端机器人或使用了扭矩传感器的系统）。
优点： 可用于高精度控制或力控任务。
缺点： 对硬件要求较高，调试难度大。
2. velocity_controllers/JointTrajectoryController
控制方式： 通过设定“关节速度”来驱动关节运动。
典型应用： 电机只能接受速度命令，且内部会处理位置控制。
优点： 控制简单，系统响应速度快。
缺点： 精度和轨迹跟踪能力通常不如位置控制。
3. position_controllers/JointTrajectoryController
控制方式： 通过设定“关节位置”来控制每个关节。
典型应用： 适用于大多数机器人，特别是舵机控制系统。
优点： 精度高，易于实现。
缺点： 对关节之间协同控制能力要求高。
4. FollowJointTrajectory
控制方式： MoveIt 常用的标准接口类型（不直接控制底层，而是将轨迹传递给控制器）。
用途： 这是一个 动作服务器（action server），用于接收来自 MoveIt 的轨迹，并由底层 JointTrajectoryController 实现。
说明： 实际上你仍需要在底层使用 effort/velocity/position_controllers/JointTrajectoryController 之一，它们实现轨迹的执行。
5. GripperCommand
控制方式： 专门用于末端执行器（例如夹爪）。
接口： 通常通过设定“开合位置”和“力矩限制”等参数来控制夹爪。
典型应用： 控制夹爪开合程度，适用于 Robotiq 等支持 GripperCommand 接口的夹爪。
使用需求 推荐控制器类型
标准位置控制机械臂 position_controllers/JointTrajectoryController
只接受速度命令的系统 velocity_controllers/JointTrajectoryController
高级机器人，支持力控 effort_controllers/JointTrajectoryController
MoveIt 与控制器的桥接接口 FollowJointTrajectory
控制夹爪 GripperCommand点击Save保存

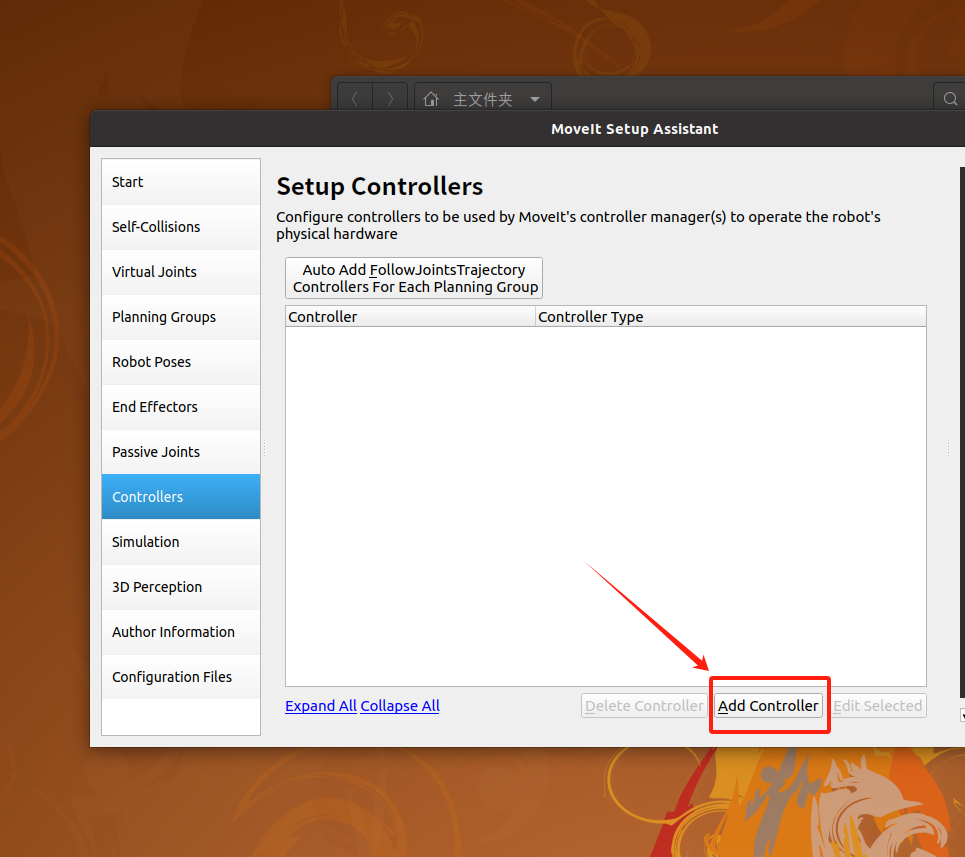

点击 "Add Controller"

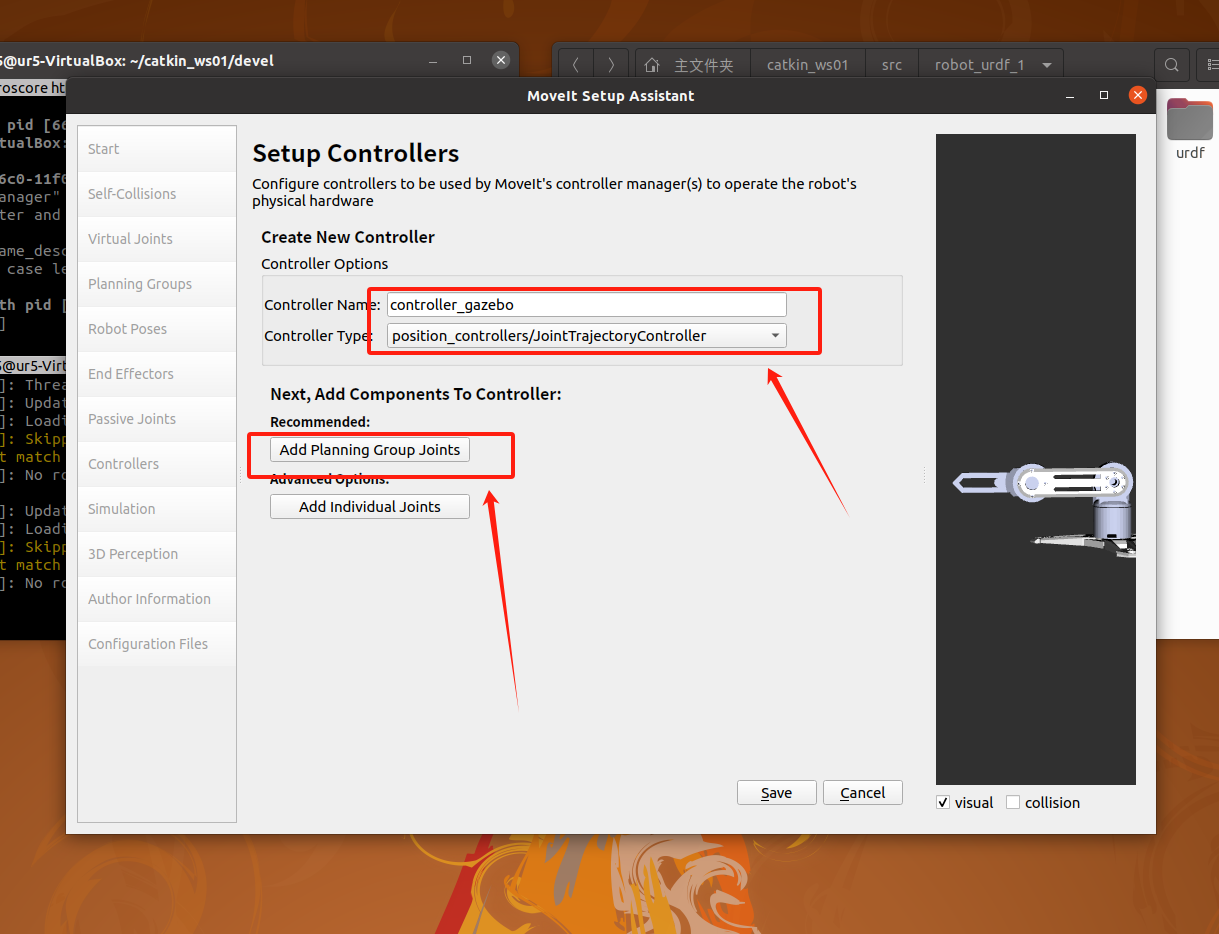

在控制器配置中添加一个名为 controller_gazebo 的控制器，将其类型设置为 position_controller/JointTrajectoryController。接着，配置该控制器接收信息的关节，点击 "Add Planning Group Joints" 以完成设置。

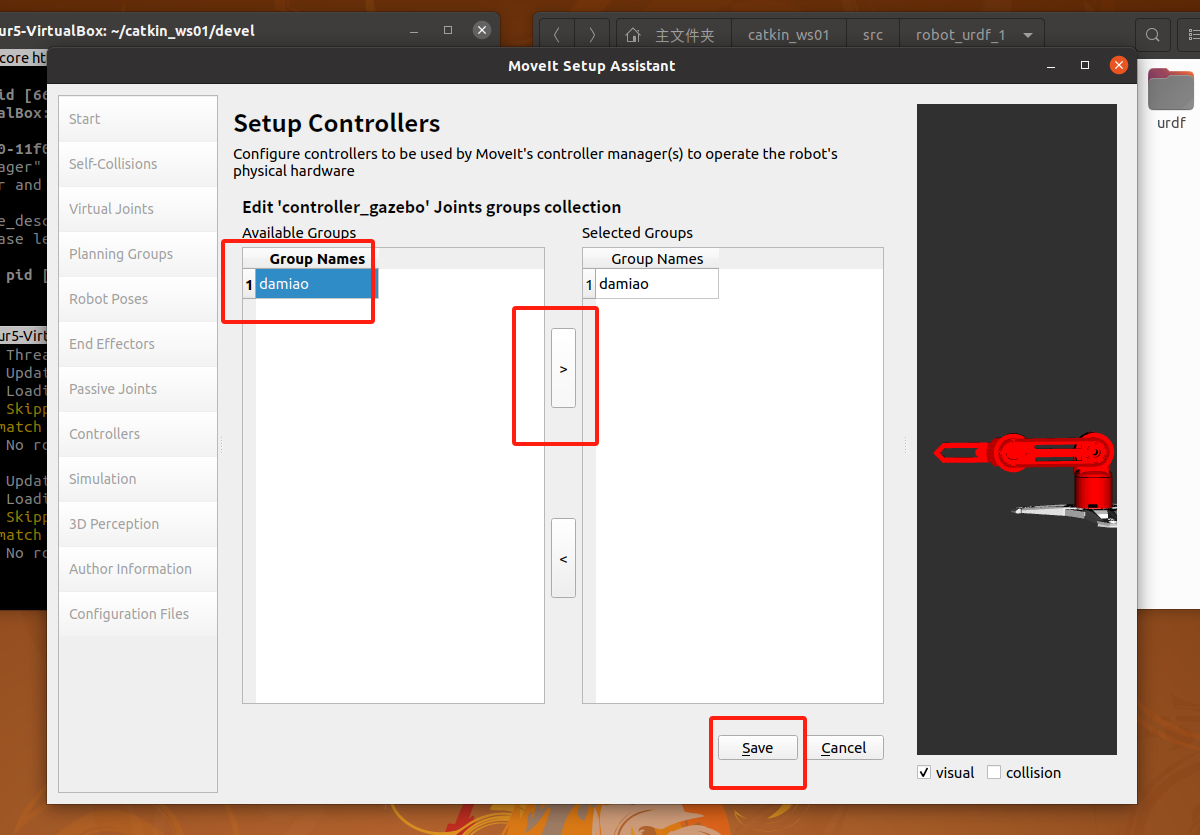

把damiao添加进来，点击 Save 保存
我们新增了一组Controller模块：上层的Controller负责将MoveIt生成的运动数据发送出去，下层的Controller则负责接收这些数据并驱动Gazebo中的仿真机械臂执行相应动作。这套机制同样适用于实际机械臂的控制。
2.2.9.Simulation

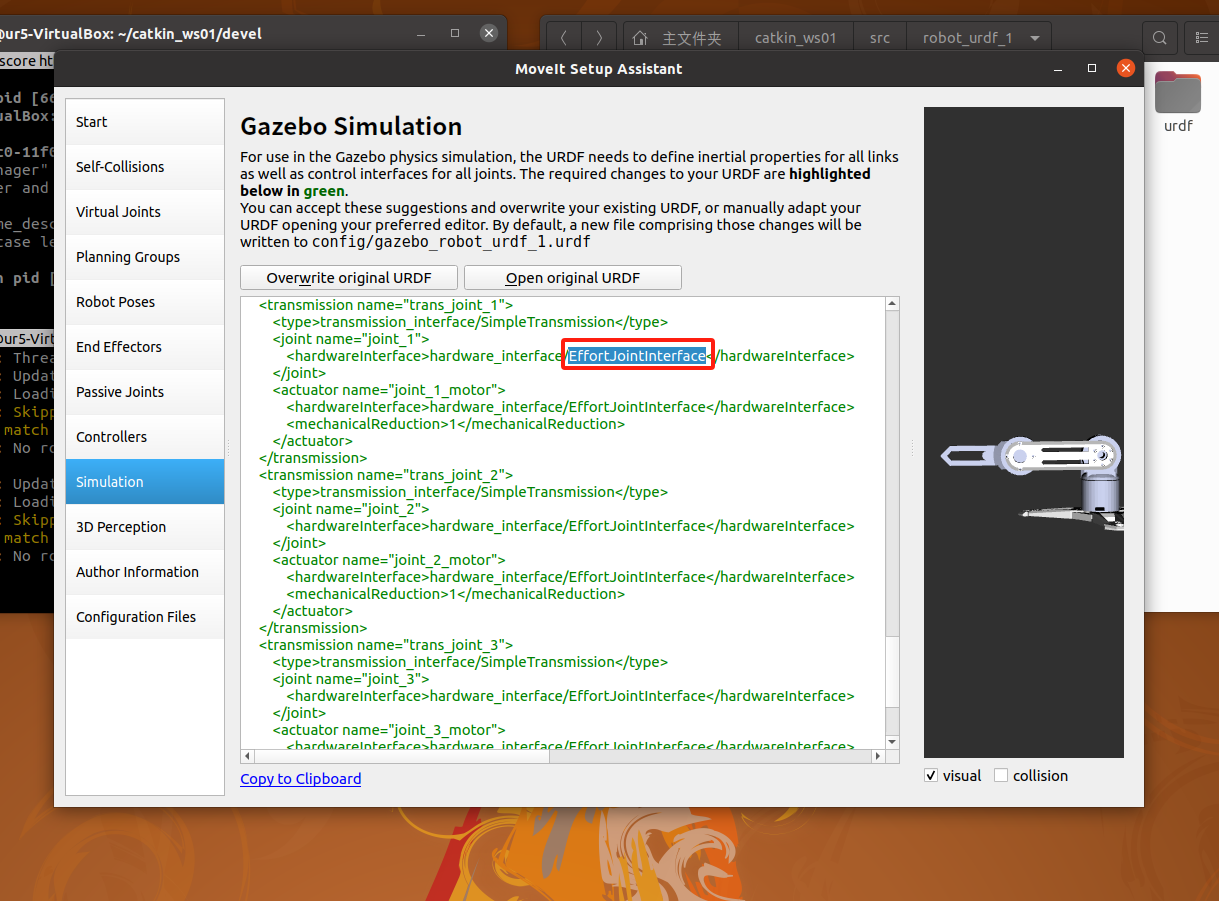

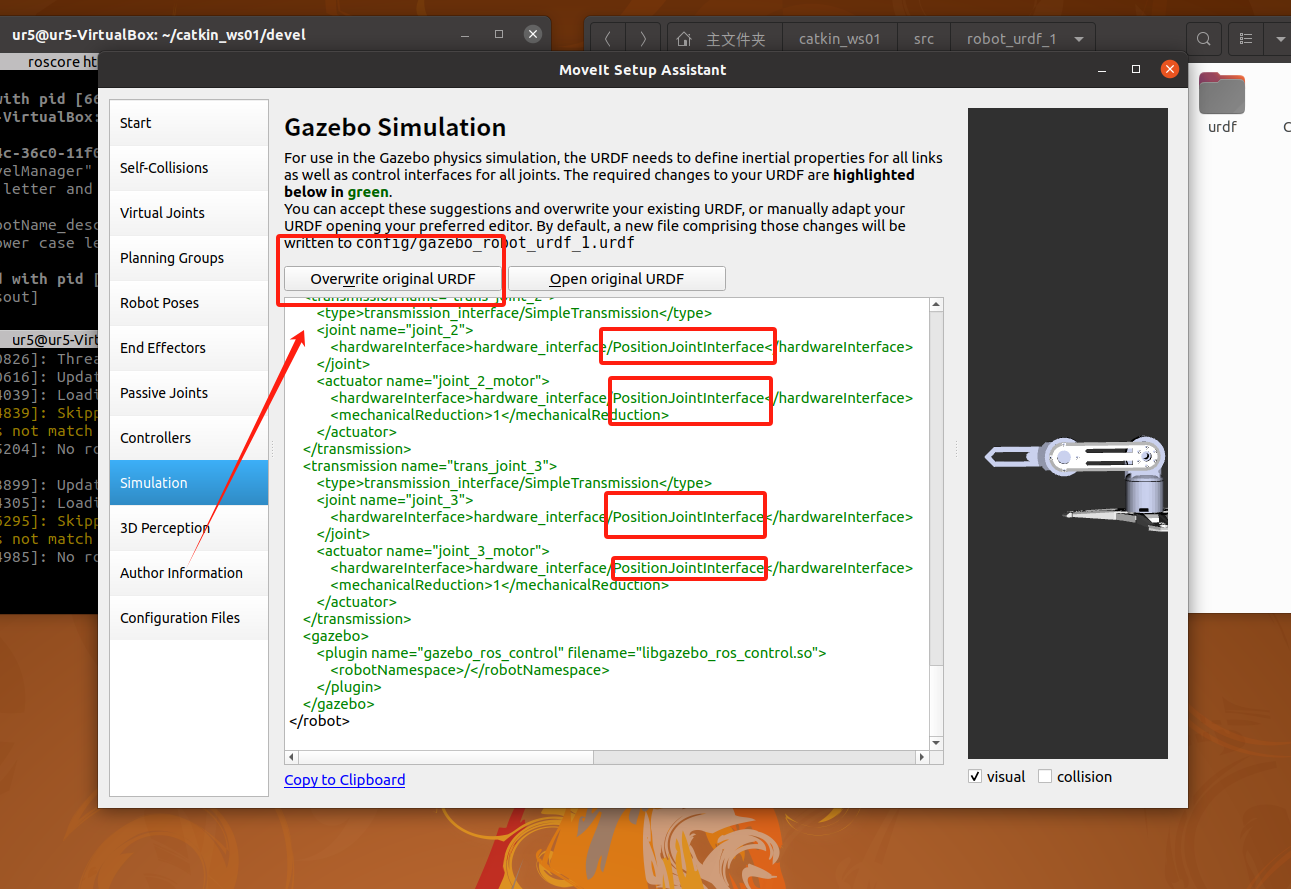

该工具可自动生成包含Gazebo仿真属性的URDF模型，便于将机械臂模型直接导入Gazebo进行仿真。操作时，请点击"Overwrite original URDF"按钮，将生成的代码覆盖至robot_urdf_1.urdf文件中。
需要注意的是，由于我们先前已建立position_controller，需将代码中的EffortJointInterface统一修改为PositionJointInterface。
2.2.10.构建3D信息（Setup 3D Perception Sensors）
若配备3D感知功能的相机可以设置一下，此处我暂时跳过。

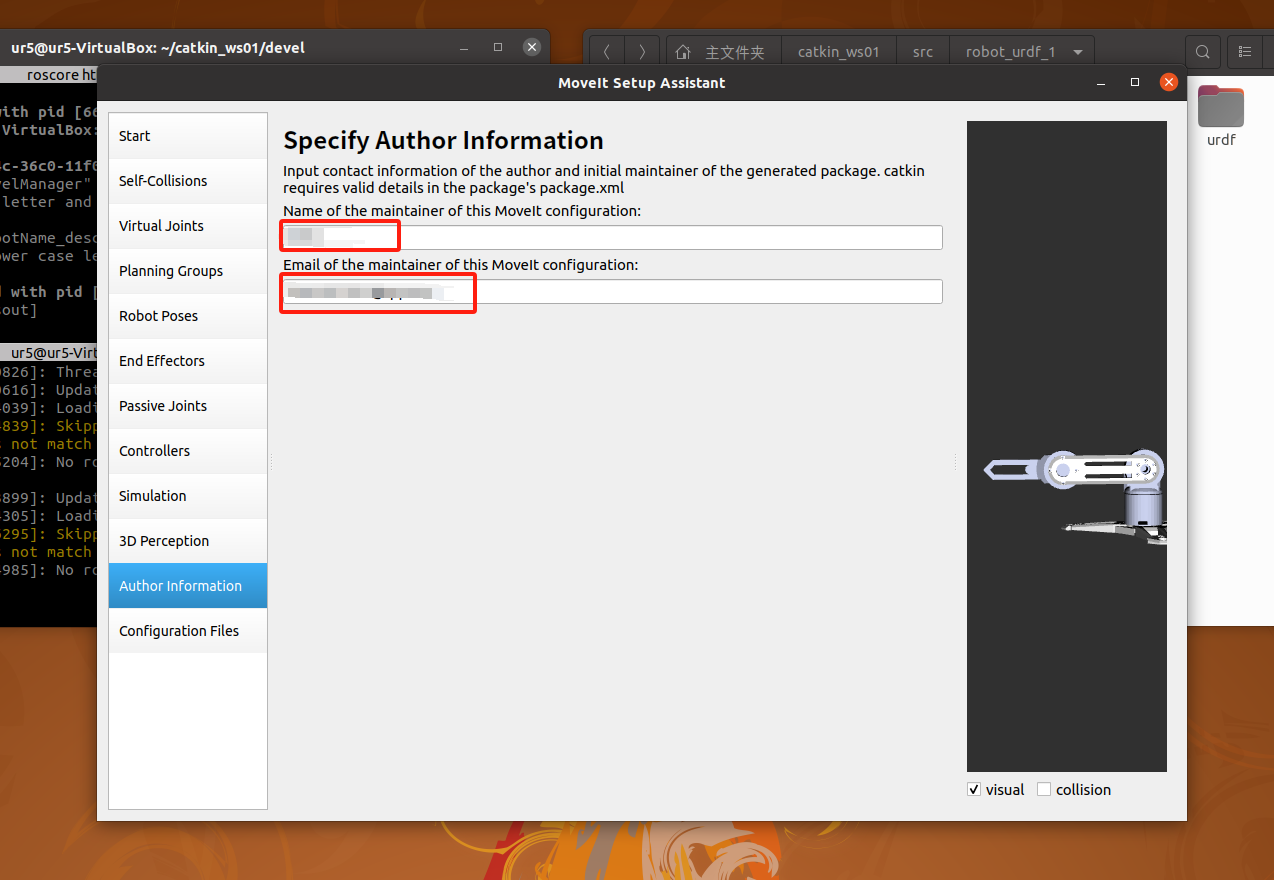

2.2.11.添加作者信息
根据自己相应信息填写就可以
2.2.12.生成配置文件

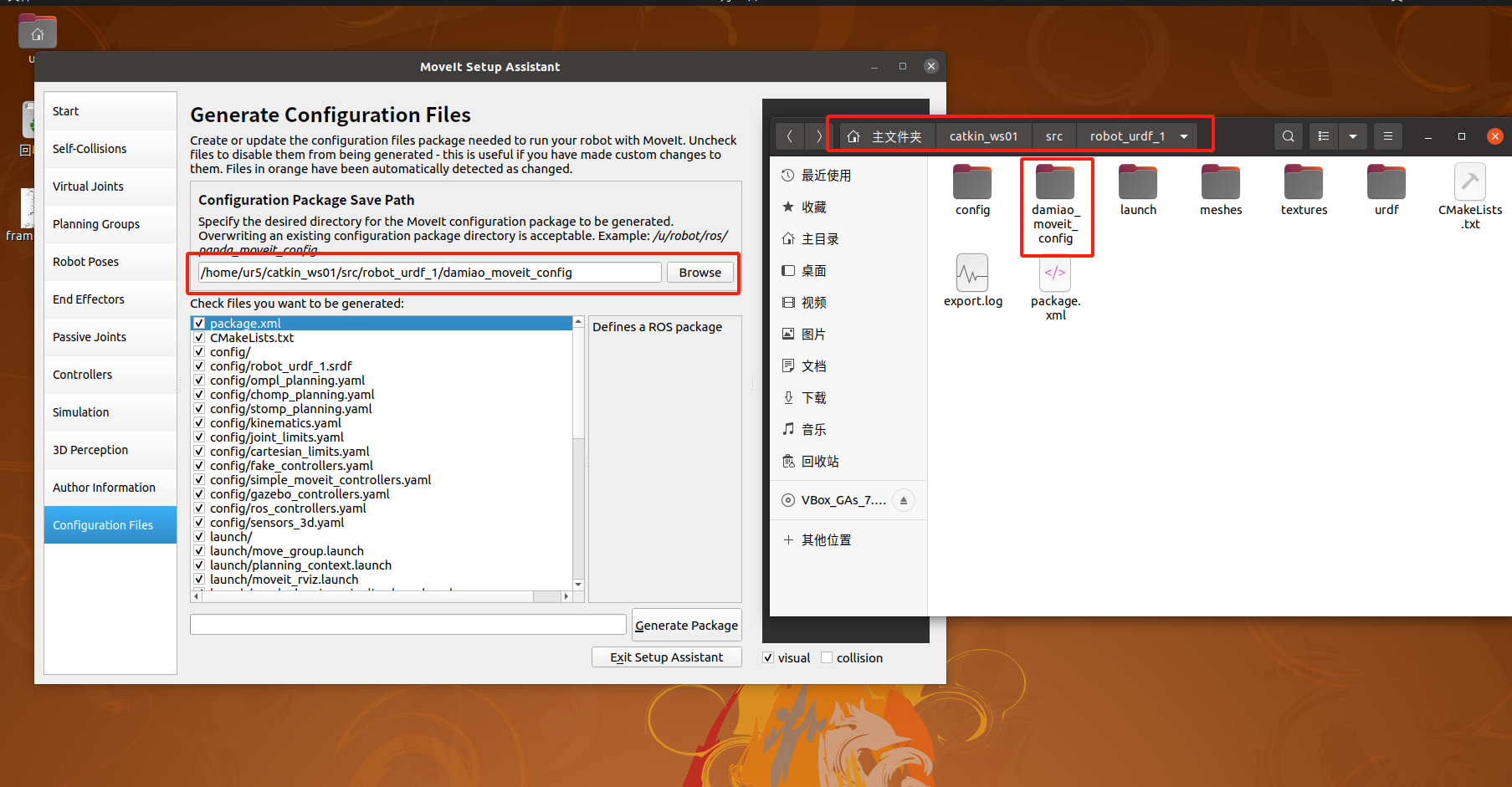

在 catkin_ws01/src 工作空间下新建一个名为 damiao_moveit_config 的文件夹（务必确保路径正确，否则后续程序运行将出现问题图中这个我建错了！！）。接着，选择该目录作为 Package Save Path，最后点击 Generate Package 完成创建。

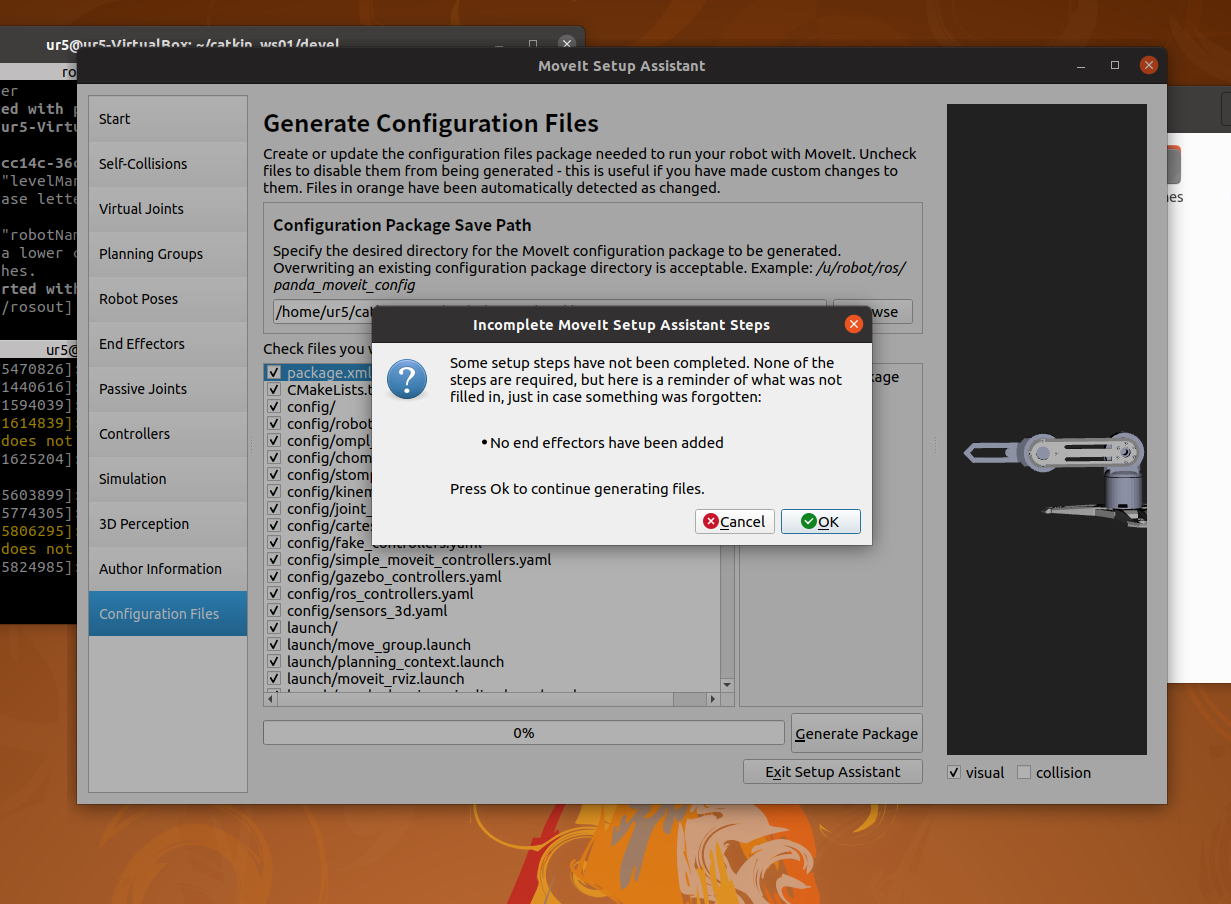

弹出以下窗口是因为没添加末端执行器，直接点ok就行

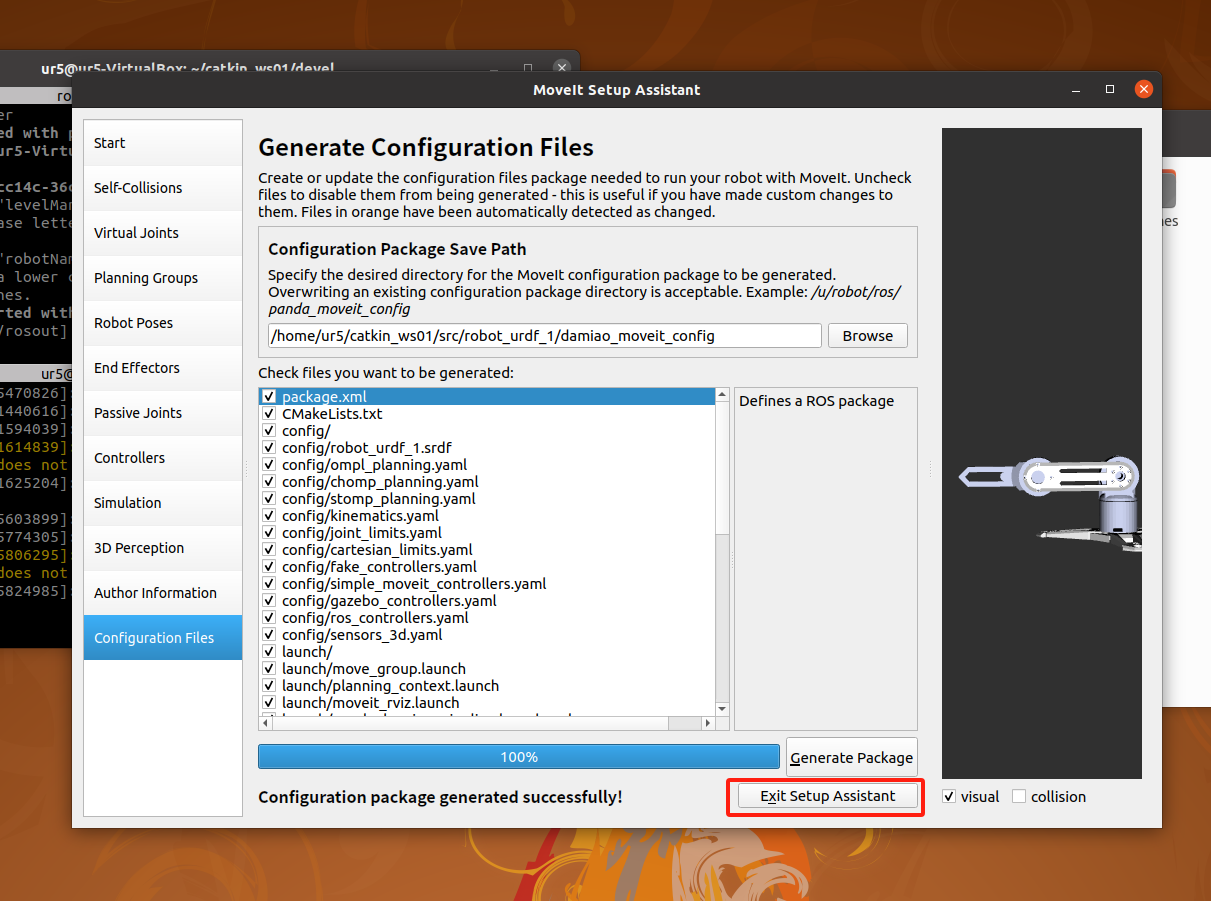

最后点击 Generate Package 完成创建
3.运行演示程序
3.1预设置

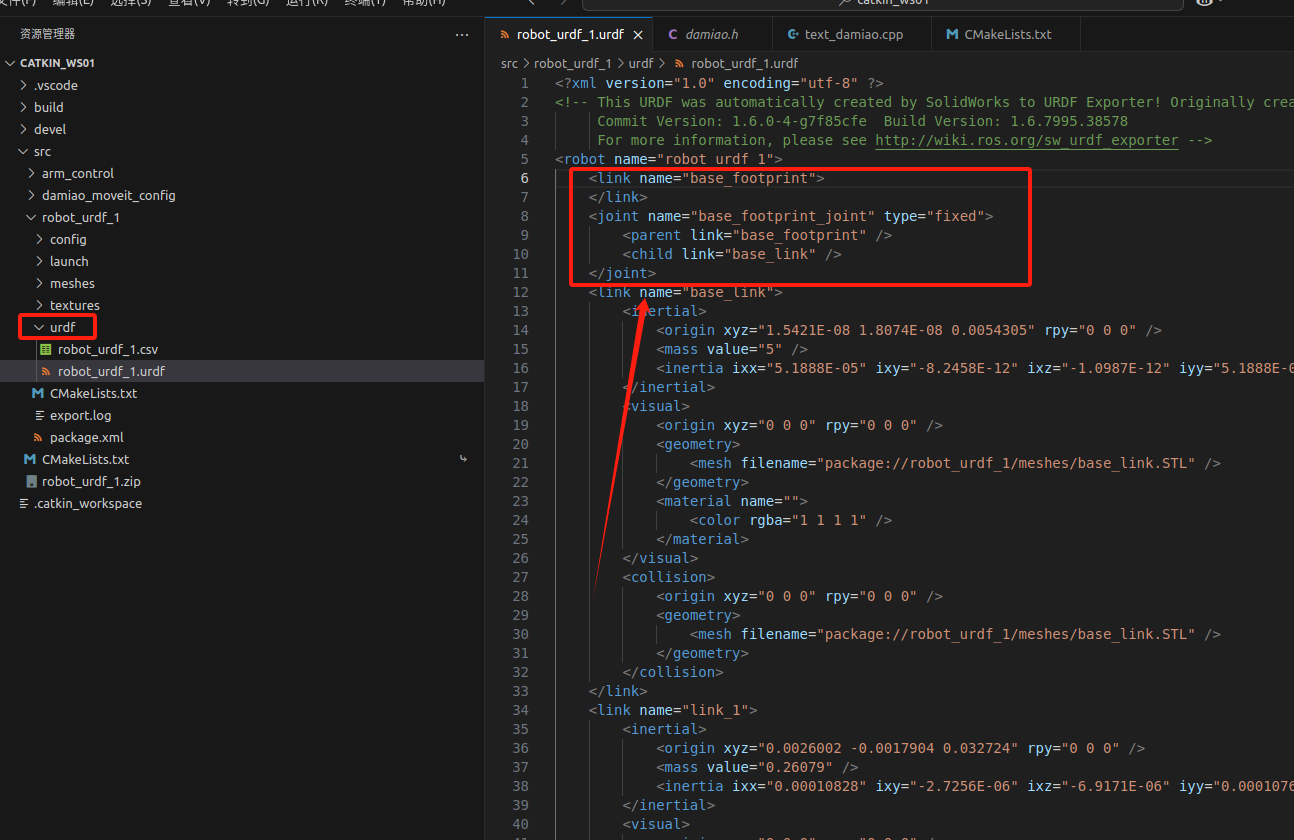

运行之前我们进行一些预设置，不设置后面可能会报错，在原本的urdf文件里面添加一段：
<link name="base_footprint">
</link>
<joint name="base_footprint_joint" type="fixed">
<parent link="base_footprint" />
<child link="base_link" />
</joint>如下：

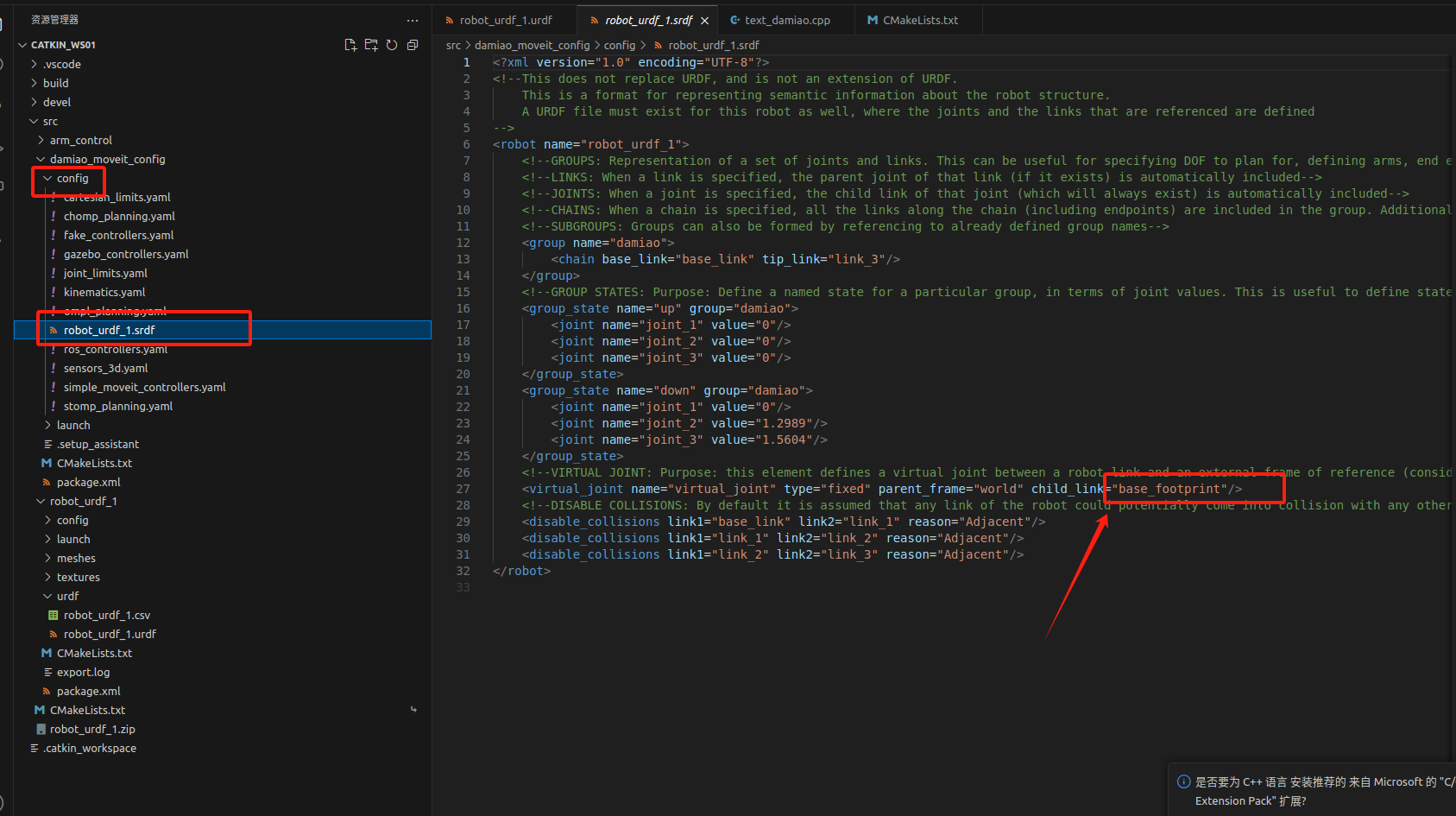

还需要修改config下.srdf文件里面的child_link="base_footprint"

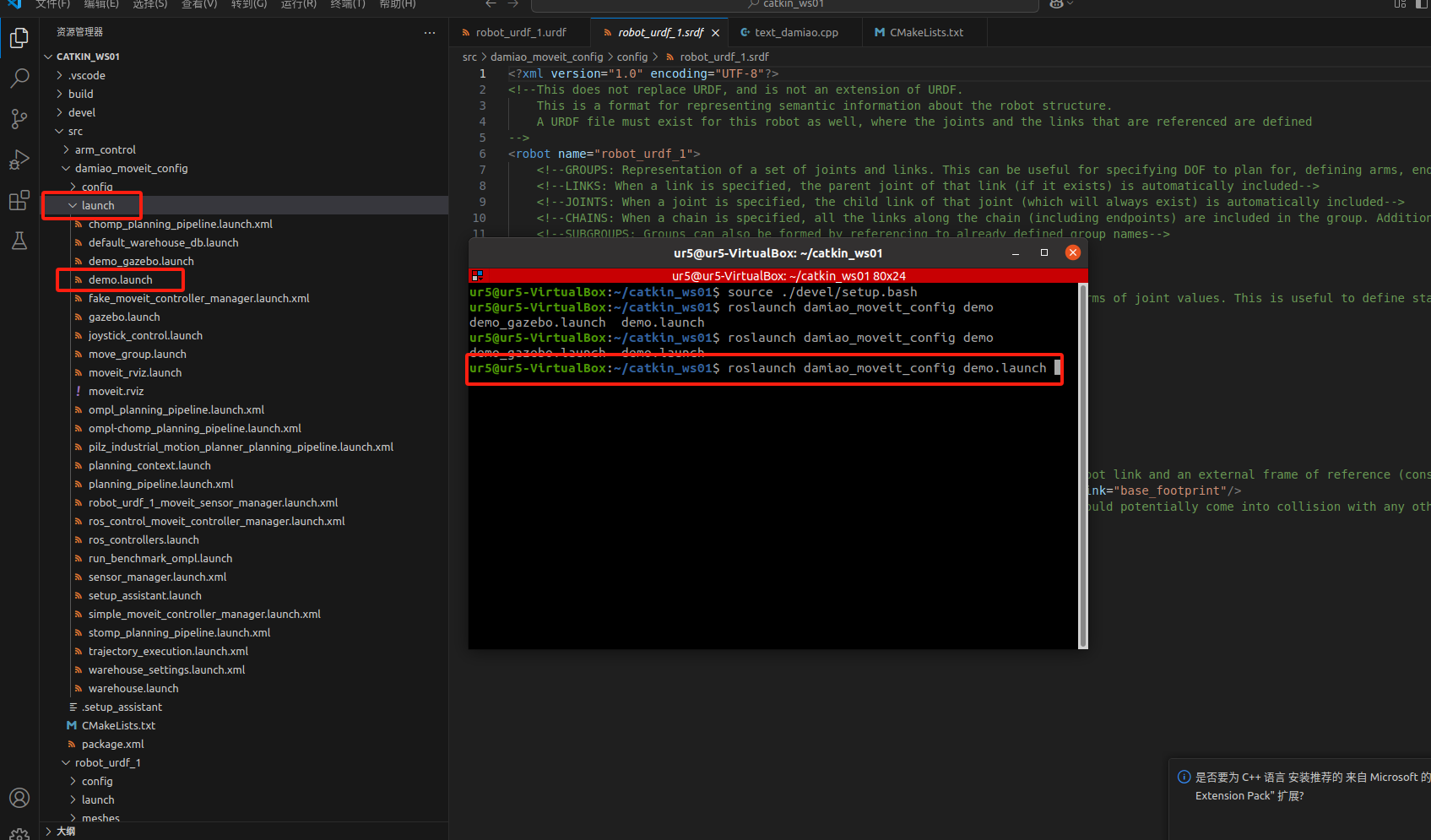

这个时候我们就可以启动了：
#进入到自己的工作空间里面
#刷新一下环境变量
source ./devel/setup.bash
#启动launch文件
roslaunch damiao_moveit_config demo.launch
这里你们根据自己的进行启动
3.2启动rviz

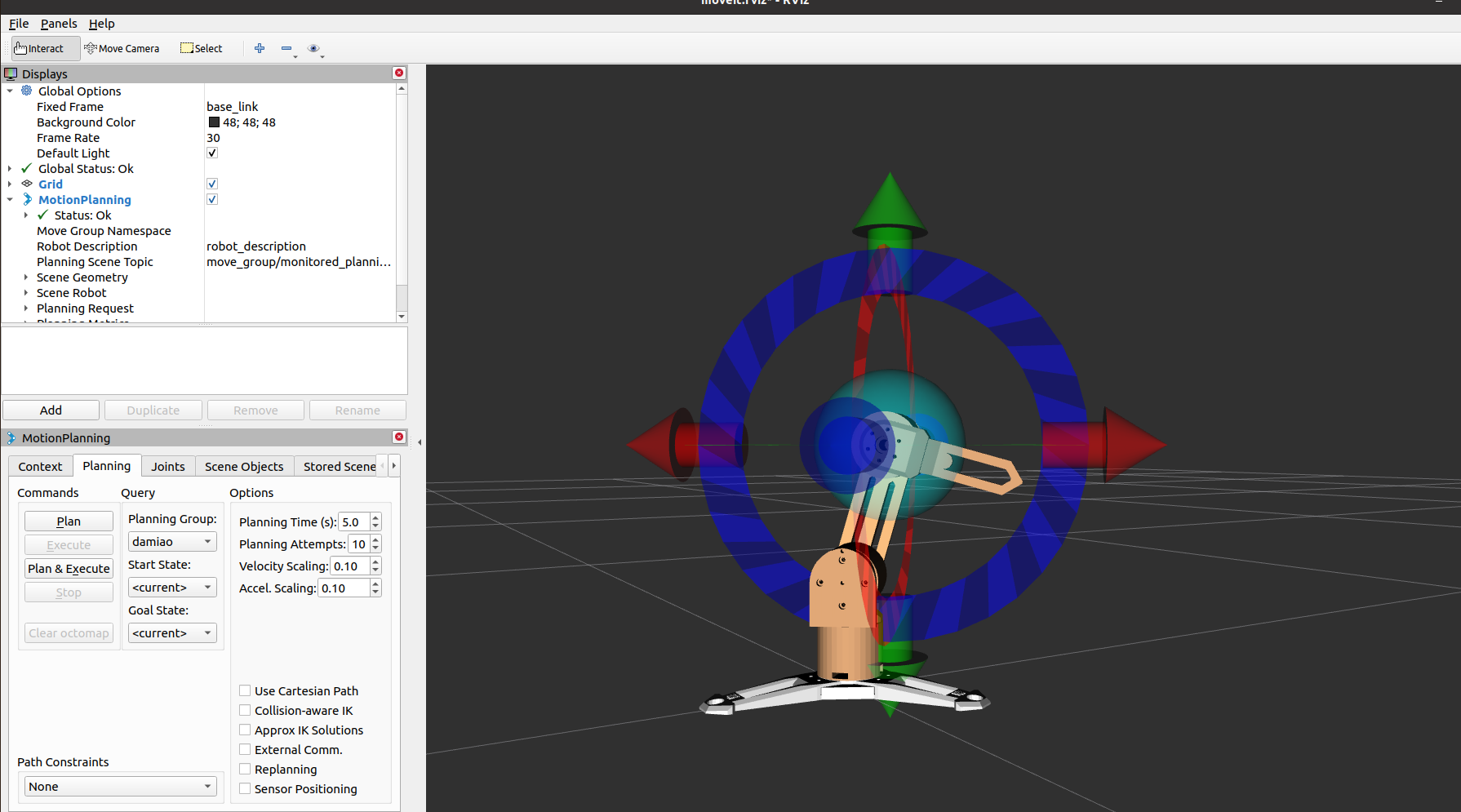

打开后会看到这个界面

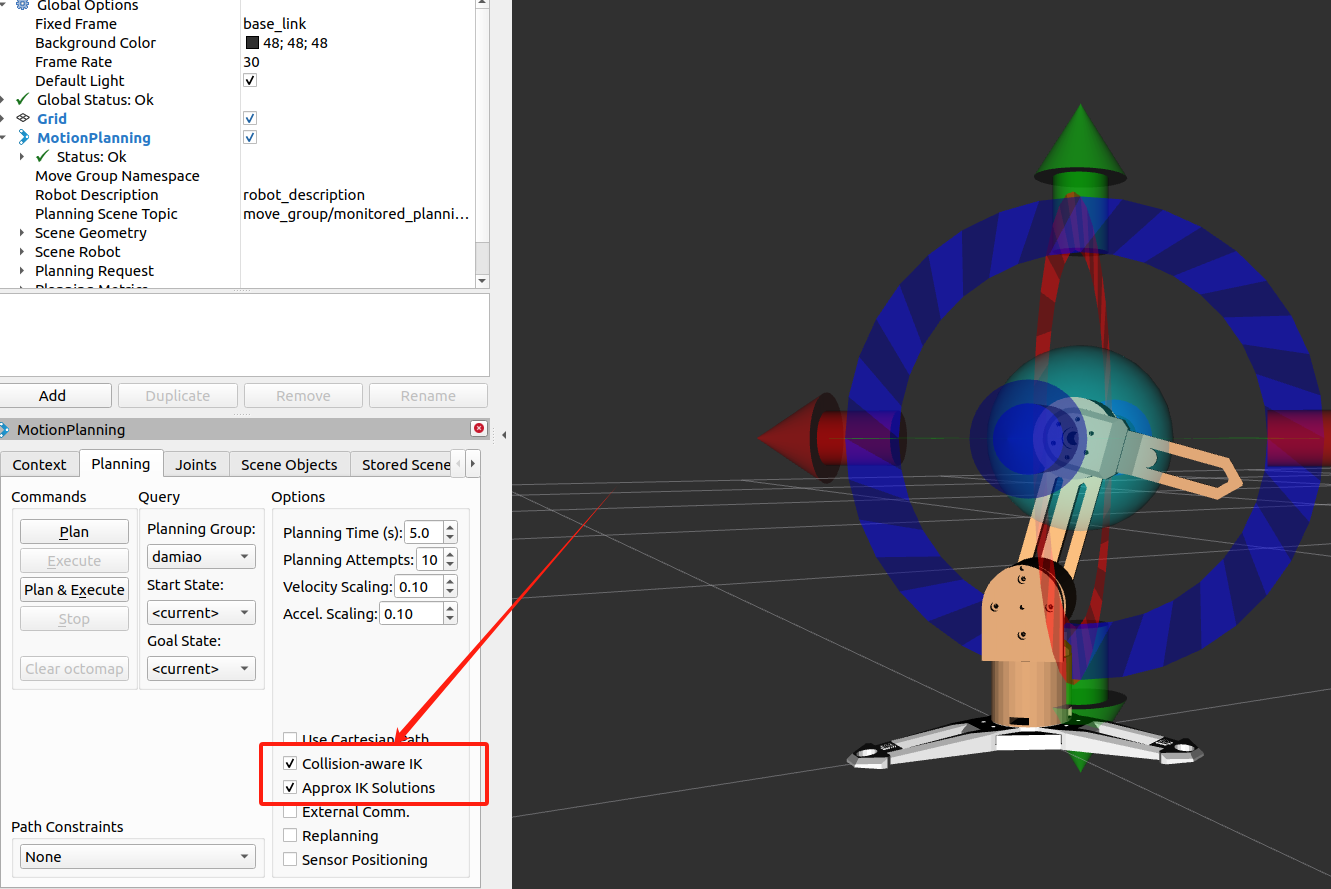

勾选这俩个就可以拖动中间的圆球了

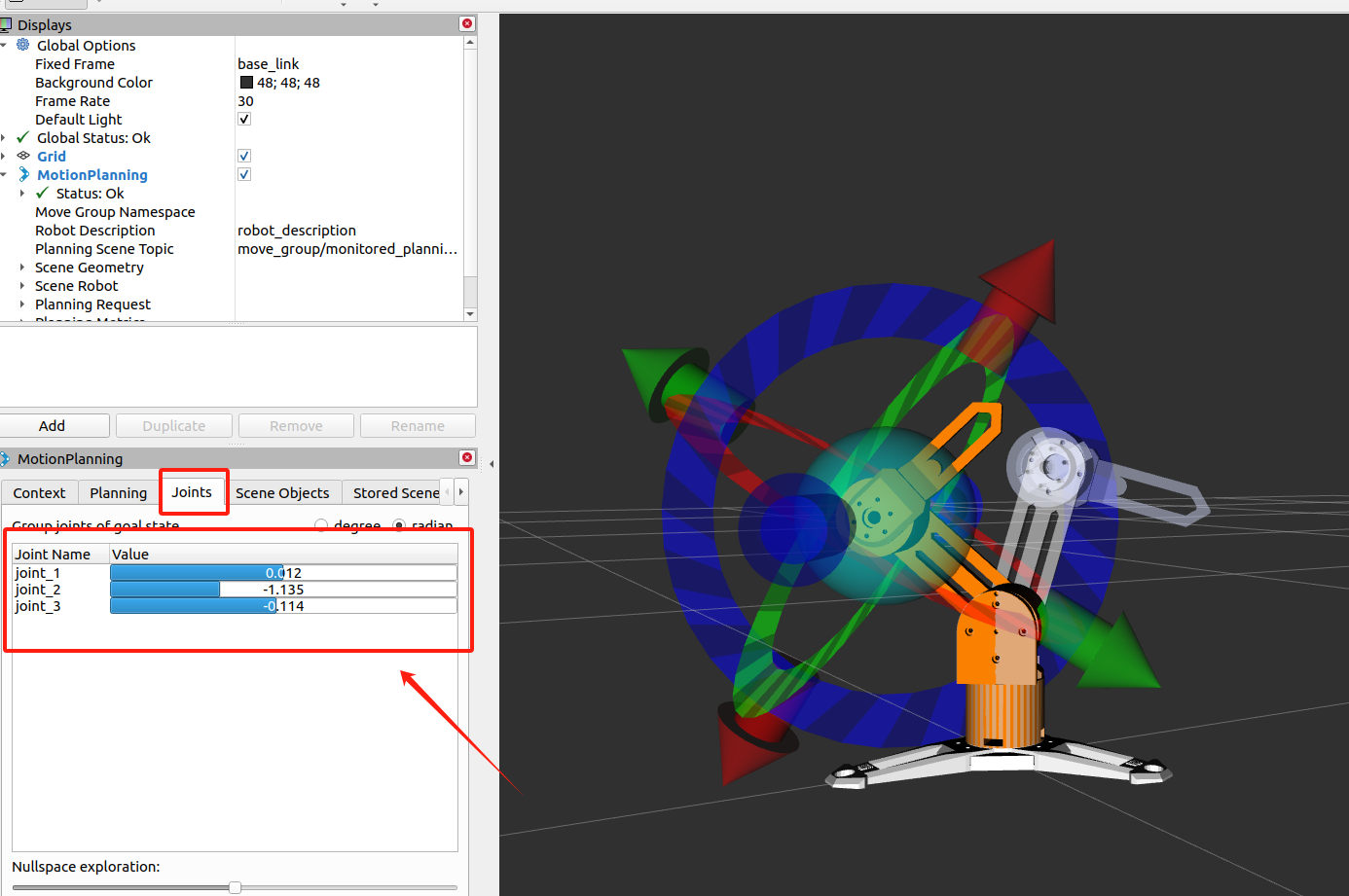

在Joints里面也可以拖动调节关机的位置

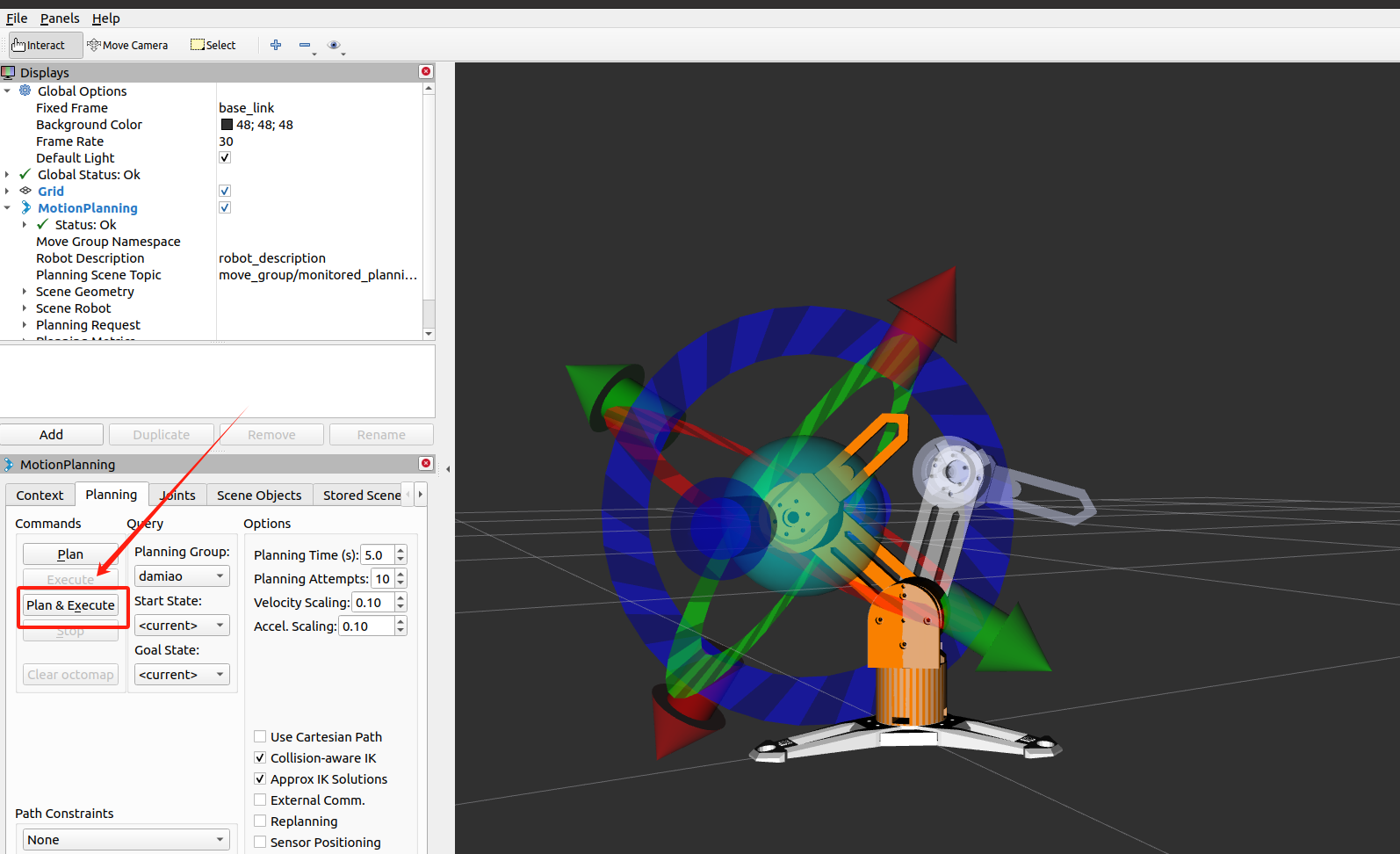

点击Plan & Execute可以看到成功的进行了轨迹规划
3.3Rviz和Gazebo仿真联合
这需要启动另外一个launch文件：demo_gazebo.launch

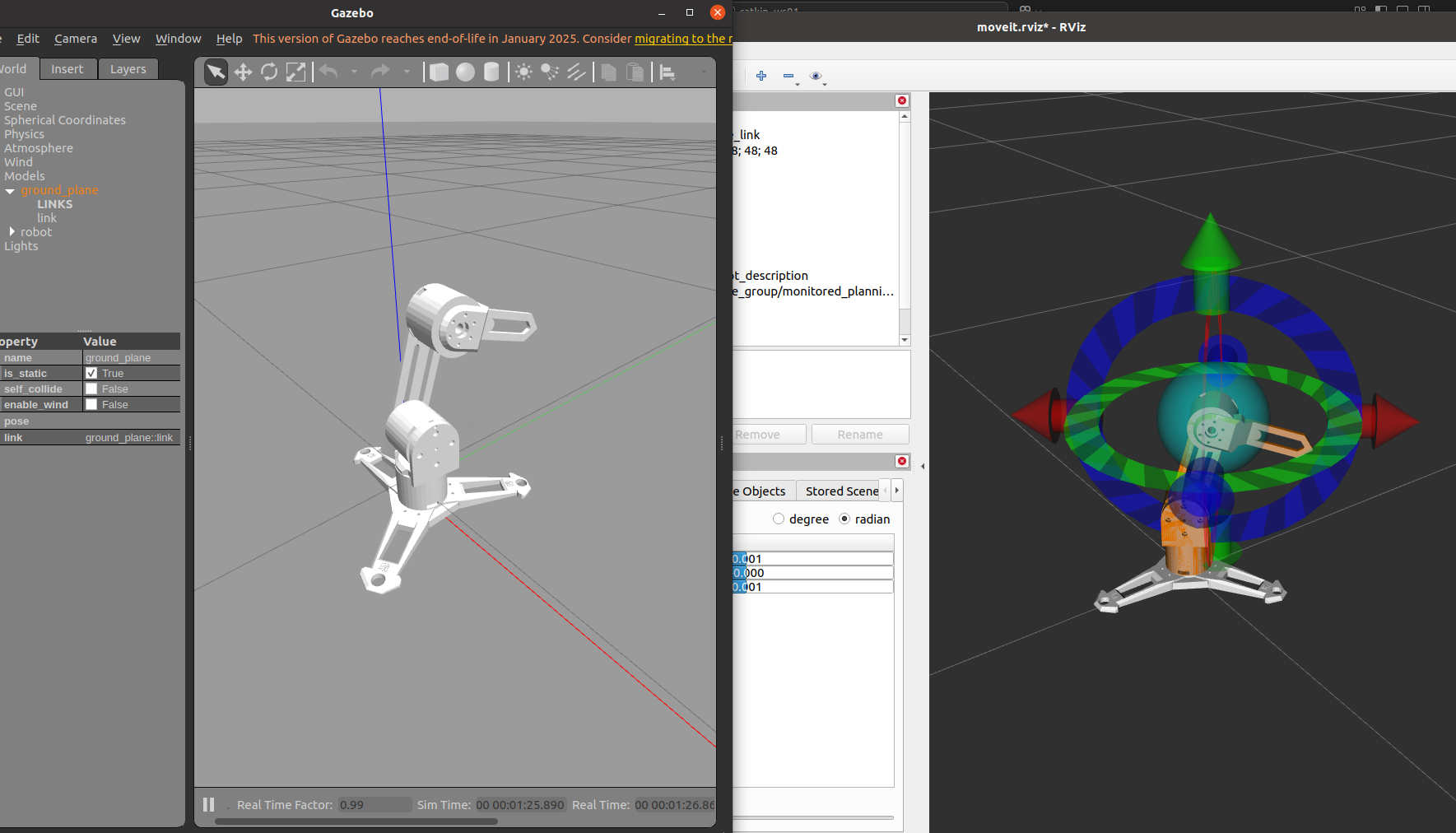

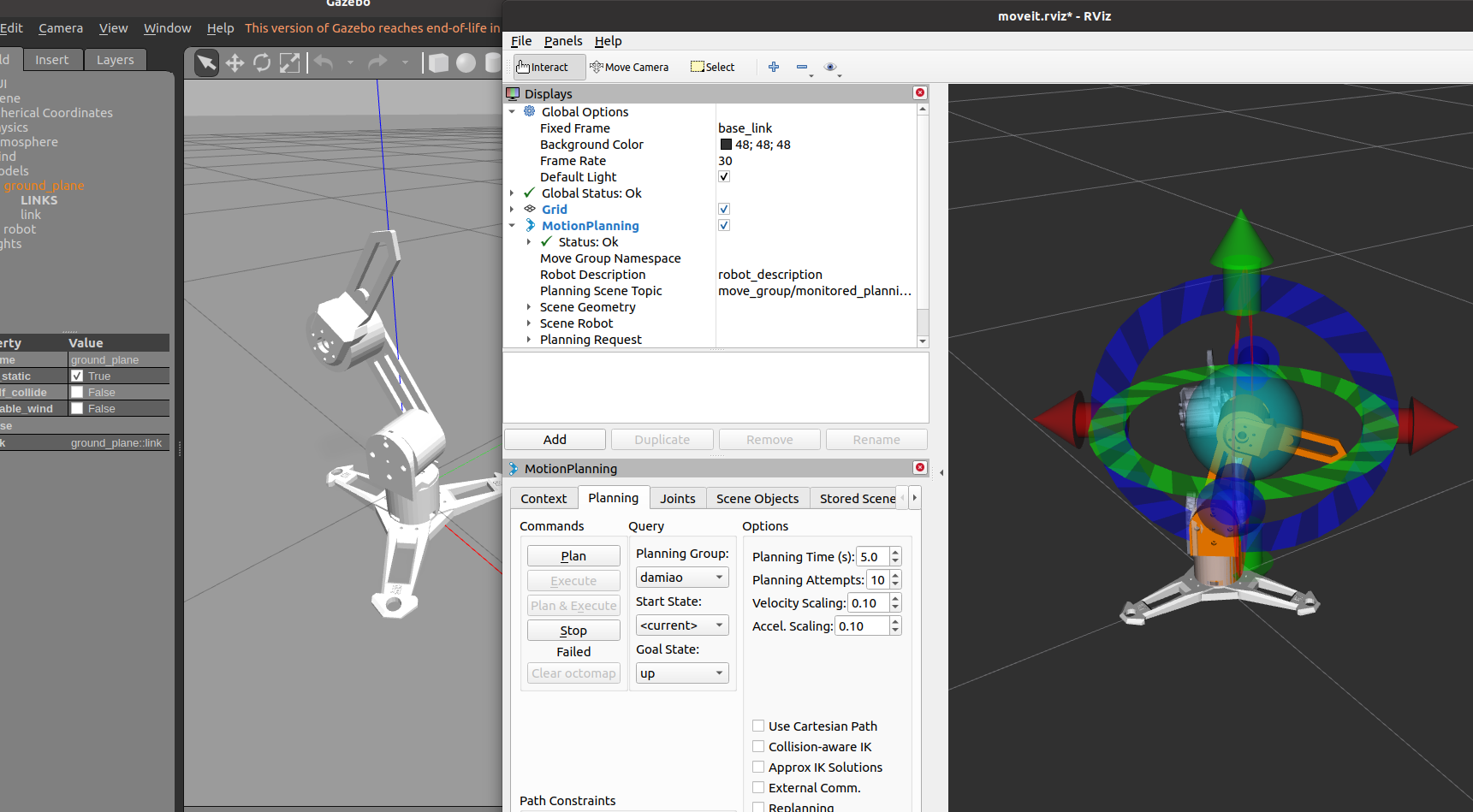

执行以后会看到同时打开了rviz和gazebo
拖动rviz里面的机械臂进行轨迹规划会看到Gazebo里面的机械臂也在同步运动，至此我们rviz和Gazebo联合成功！
