PCIe 配置空间：Status 寄存器

1. Status 寄存器位置

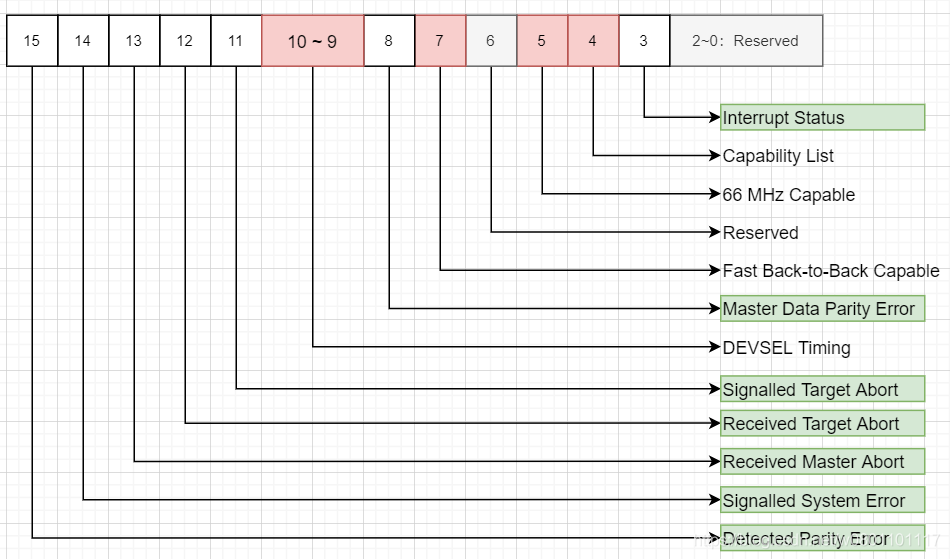

2. Status 寄存器细节

2.1 特殊位

对于 PCIe 设备，status 寄存器中有几个 bit 的值是固定的。

• Bit 4：Capability List，该位必须为 1，因为 PCIe 设备中有些 Capability 是必须的。
• Bit 5：66 MHz Capable，该位必须为 0，PCIe 中用不到。
• Bit 7：Fast Back-to-Back Capable，该位必须为 0，PCIe 中用不到。
• Bit 9~10：DEVSEL Timing，该位必须为 0，PCIe 中用不到。

​

2.2 功能位

• Interrupt Status
  • 该状态位用于表明当前有 INTx 中断待处理（pending）。
  • 如果该位为 1，并且 Command 寄存器中的 Interrupt Disable 位为 0，则设备向外发送 INTx 中断。
  • 复位后该位默认值为 0。

​

• Master Data Parity Error
  • Endpoint
    • 在 Command 寄存器的 Parity Error Response 位为 1 的情况下，Endpoint 收到一个 Poisoned TLP 或者发出一个 Poisoned TLP 时，将该位置 1。
  • Root Port 或者 Switch Upstream Port 或者 Switch Downstream Port
    • 在 Command 寄存器的 Parity Error Response 位为 1 的情况下，如果端口收到一个流向 Downstream 方向的 Poisoned Completion 或者收到一个流向 Upstream 方向的 Poisoned Request，则将该位置为 1。
  • 如果 Comand 寄存器的 Parity Error Response 为 0，那么该位在任何情况下都是 0。
  • 复位后默认值是 0。

​

• Signalled Target Abort
  • 设备收到 Posted 或者 Non-Posted 请求后，如果对该请求产生一个 Completer Abort 错误，则将该位置为 1。如果收到的是 Non-Posted 请求，则该设备需要向请求端回复一个带 Completion Abort Completion Status 的 completion。
  • 复位后默认值是 0。

​

• Received Target Abort
  • 设备发出请求后，如果收到带有 Completer Abort Completion Status 的 Completion，就会将该位置 1。
  • 复位后默认值是 0。

​

• Received Master Abort
  • 设备发出请求后，如果收到带有 Unsupported Request Completion Status 的 Completion，就会将该位置 1。
  • 复位后默认值是 0。

​

• Signalled System Error
  • 在 Command 寄存器的 SERR# Enable 位设置为 1 的前提下，如果设备发送过 ERR_FATAL 或者 ERR_NONFATAL 消息，那么会将该位置为 1。
  • 复位后默认值是 0。

​

• Detected Parity Error
  • 当设备收到 Poisoned TLP 时会将该位置 1。该位的设置不受 Command 寄存器的 Parity Error Response 位的影响。
  • 对于 Switch，当它从 Primary 侧收到 Poisoned TLP 时，会将该位置 1。
  • 复位后默认值是 0。
