A-1.22硬件设计--LDO

1、LDO

Low Dropout Regulaor，低压差线性稳压器，属于线性电源。

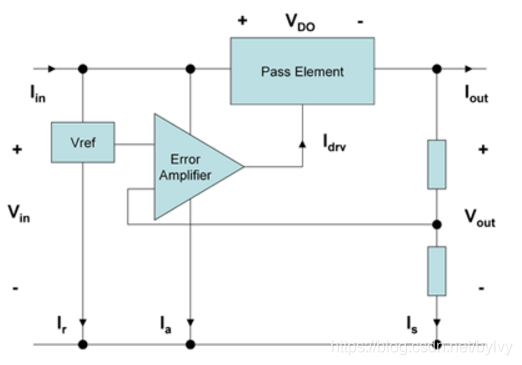

晶体管工作在线性区（即放大区）。其内部结构如下：

1.1、工作原理

LDO内部基本都是由4大部件构成，分别是分压取样电路、基准电压、误差放大电路和晶体管调整电路。

工作原理就是：参考电压Vref和反馈电压FB（VOUT通过两个电阻分压）分别接在误差放大器的反向和正向端，然后输出误差量，再通过误差放大电路调整输出电压大小，达到输出稳定。当输出电压增大时，FB增大，放大器输出电压增加，PMOS管的G极电压增大，Usg减小，PMOS的输出电流和电压较小，形成了一个负反馈系统。

晶体管输出电压就是输入电压减去导通电压，因此控制了导通电压就相当于控制了LDO的输出电压了。当输出电压与基准电压相差较大的时候，比较器输出信号变强，从而晶体管压降变小，输出电压变小，从而基准电压与输出电压变得更加接近。

1.2、性能指标

（1）输入输出压差(Dropout Voltage(压差))

压差是指输入电压进一步下降而造成LDO不能再调节时的输入至输出电压差。在压差区域内，调整元件作用类似于电阻，阻值等于漏极至源极导通电阻（RDSON）,压差可以RDSON和负载电流表示：

对于LDO来说，输入电压是高于输出电压的，但是两者压差一般都是很小，LDO的输入电流几乎等于输出电流，因此压差越大，效率越低（本身吃掉了很多能量电流×晶体管压降），压差越小，LDO电压转换效率越高以及能量损耗越小。

LDO需要保持一定的输入输出电压差才能保持输出电压的稳定。LDO的最小电压差被定义为跨过它的电压低至它开始不能维持其稳定输出电压时的输入输出电压差。

(2)电源抑制比（Power supply rejection ratio（电源抑制比））：

PSRR是用来量化LDO对不同频率的输入电源纹波的抑制能力的，它反映了LDO不受噪声和电压波动、保持输出电压稳定的能力。
