衍射成像与菲涅尔透镜

1. 衍射成像

衍射成像是指利用光的衍射实现光线会聚成像。衍射成像系统中以平面衍射光学元件代替传统光学透镜，具有重量轻、体积小、面型误差敏感度低的优势。

1.1. 光的衍射

光在传播过程中绕过障碍物边缘，偏离直线传播的现象称为衍射。光的衍射是光的波动性的主要标志之一。

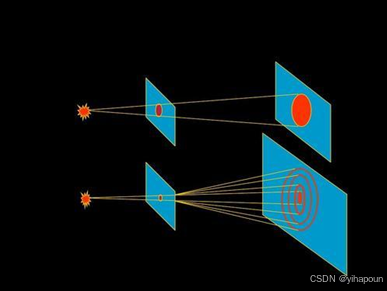

图 1：光的衍射

惠更斯-菲涅尔原理将光的衍射解释为：同一光源的波前上任一点子光源皆是相干光源，因而波前外任一点的光振动应该是波前上所有子波在该点相干叠加的结果。

因此衍射可以理解为相干光的干涉叠加，衍射条纹中亮条纹为相干叠加增强，暗条纹为相干抵消。

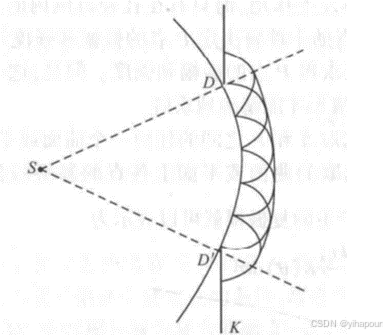

图 2：光波通过圆孔的惠更斯作图法

1.2. 衍射光学元件

由于衍射光学元件的平面结构特点，以其构成的成像系统具有轻量化的优势。然而最早实现此目的平面型成像元件并非衍射光学元件，而是1823年由法国物理学家菲涅尔（Augustin-Jean Fresnel）设计的一种平面螺纹透镜，一般也称为“菲涅尔透镜”。而真正意义上的衍射光学元件菲涅尔波带片、相位型衍射透镜分别于1871年、1898年研制成功。

1.2.1. 菲涅尔螺纹透镜

螺纹透镜的设计思路是保留普通透镜与空气界面的形状不变，去掉阴影部分并将剩余部分平移
