codesys【modbusTCP】

已于 2023-10-10 22:15:09 修改
阅读量1.7k 收藏 2
点赞数
分类专栏： PLC编程（禾川，汇川） 文章标签： PLC
于 2023-09-24 20:24:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/cfqq1989/article/details/133249880
版权

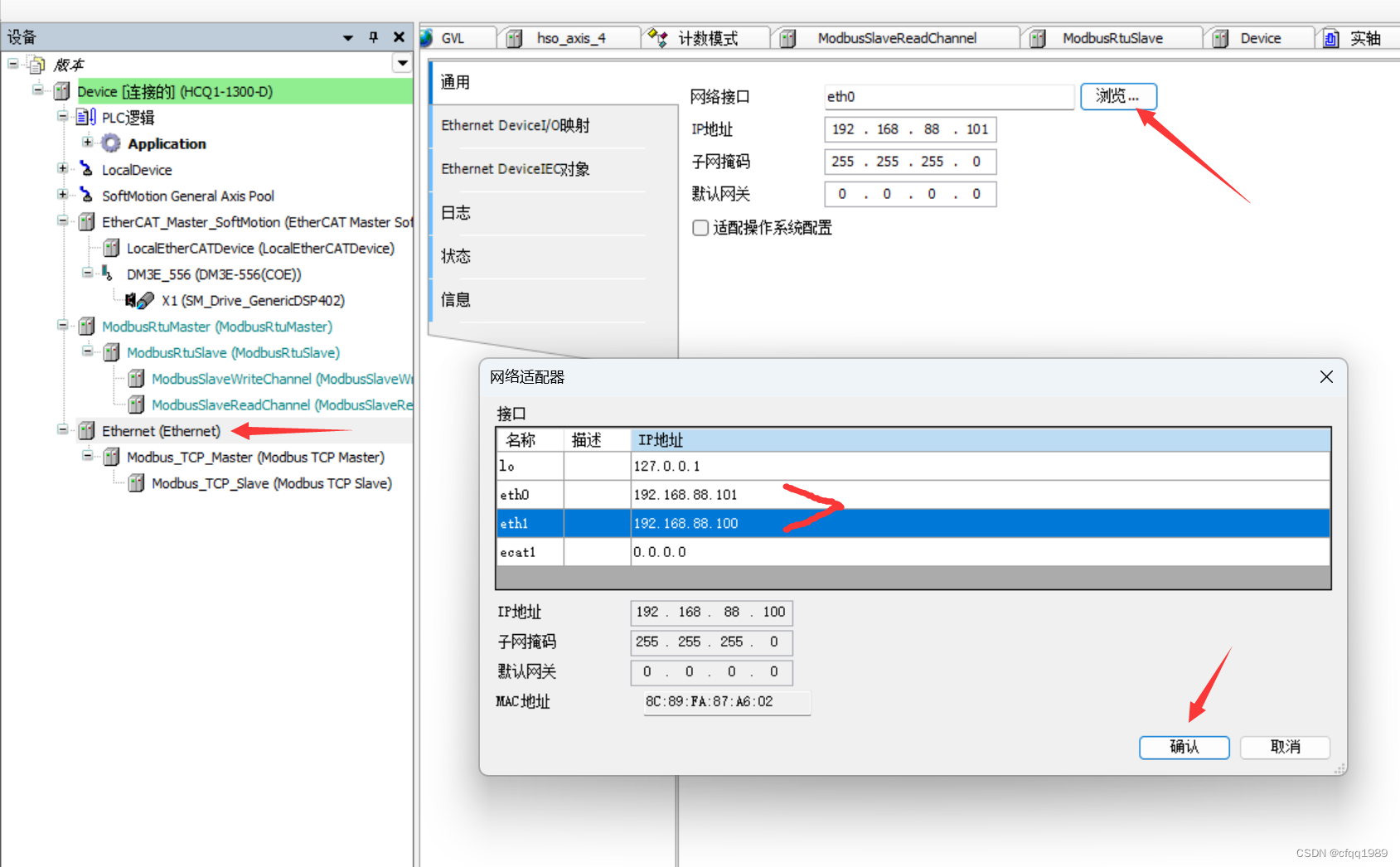

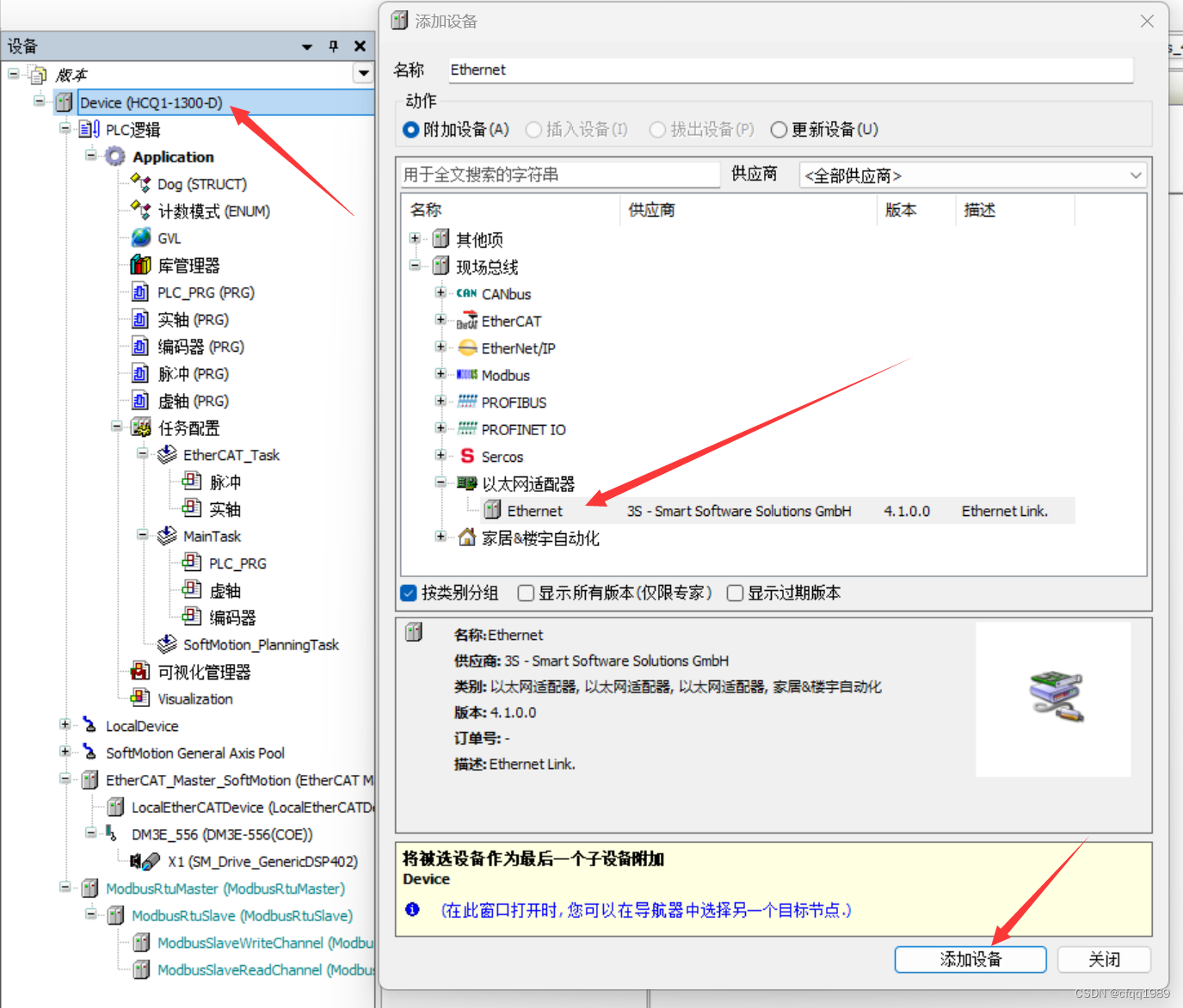

1添加控制器【控制器】：

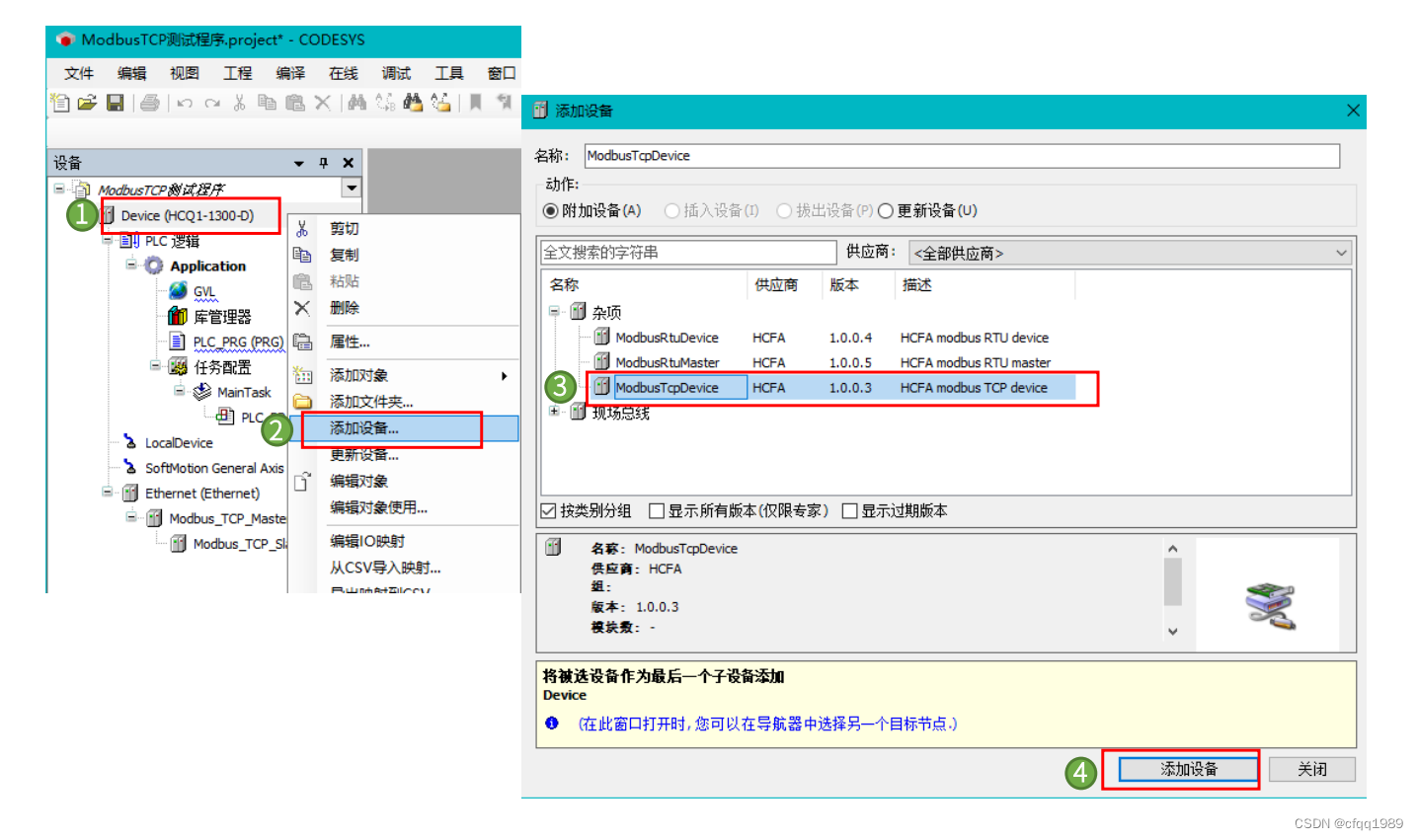

右击左侧树型菜单【Device】→选择【添加设备】，在弹出对话框中下拉选择【以太网适配器】下的【Ethernet】，最后点击【添加设备】。

注意固件能支持的版本。我的是3.5.17

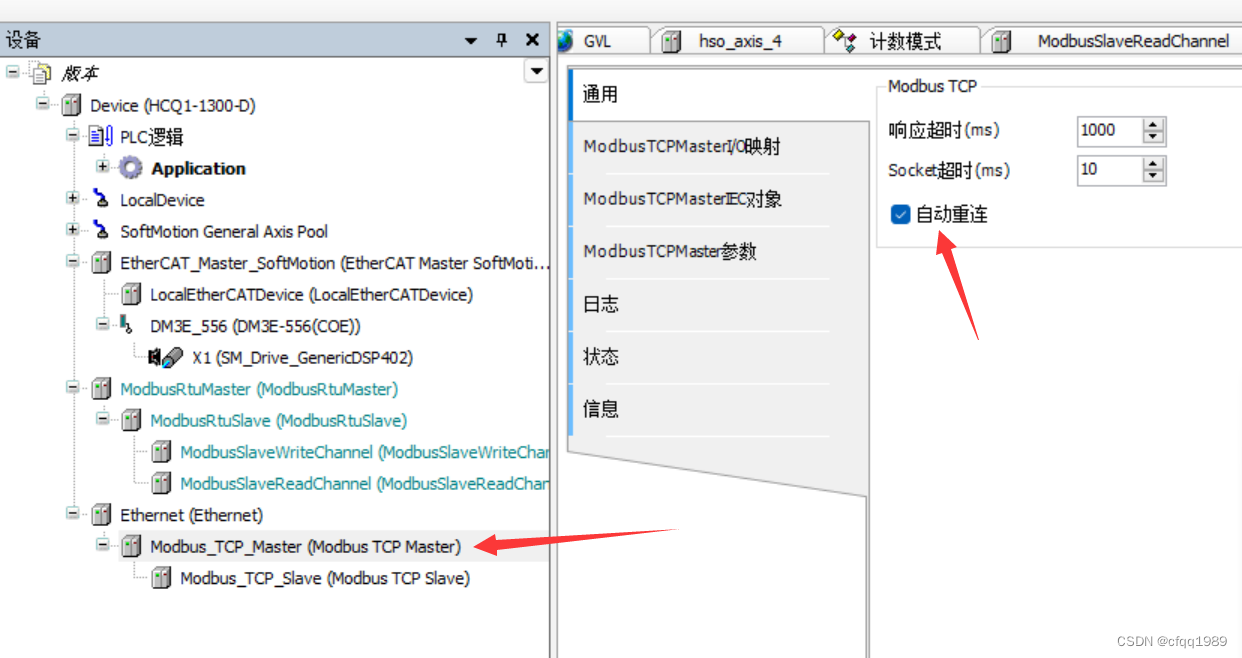

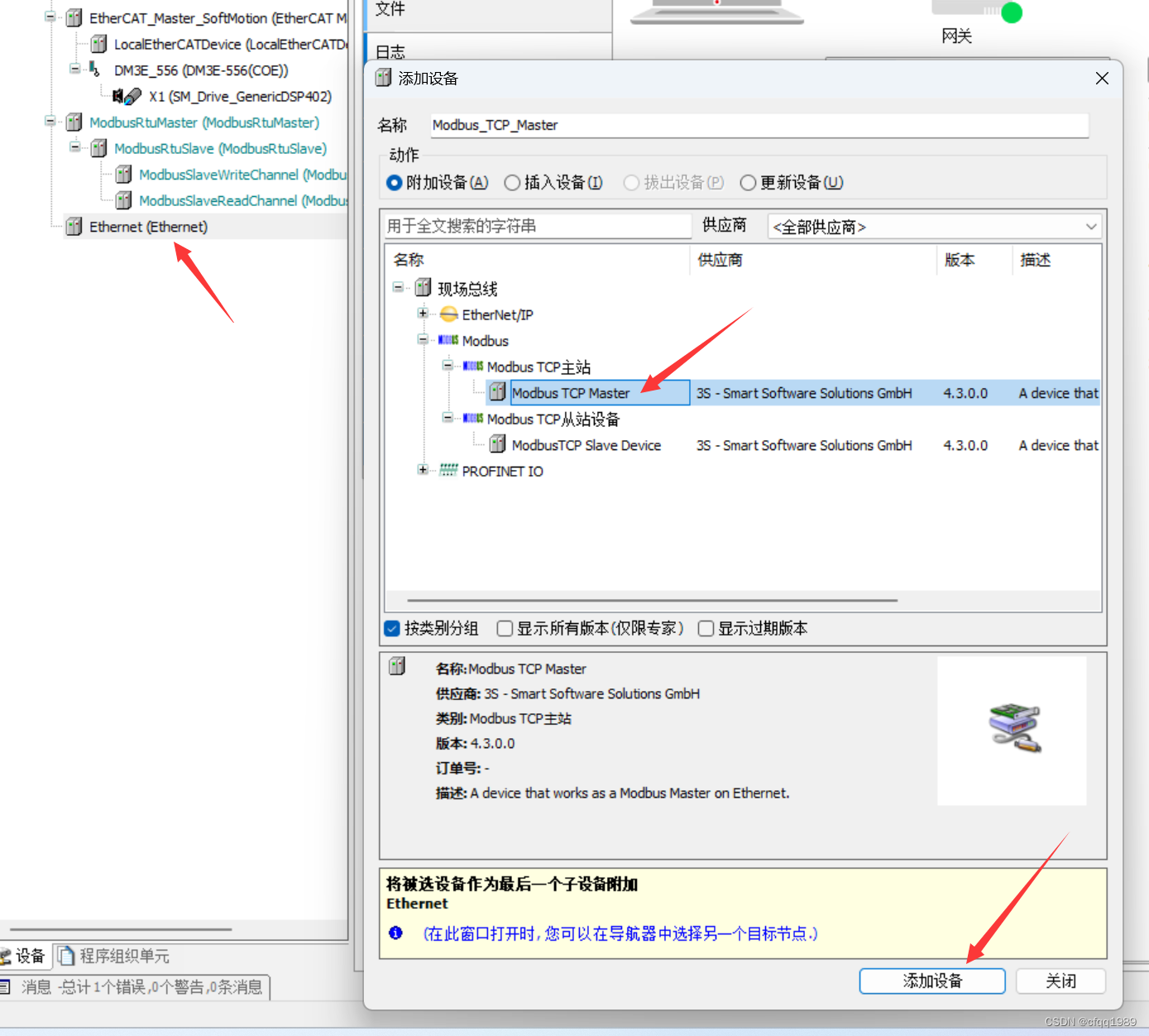

2添加主站【主站】

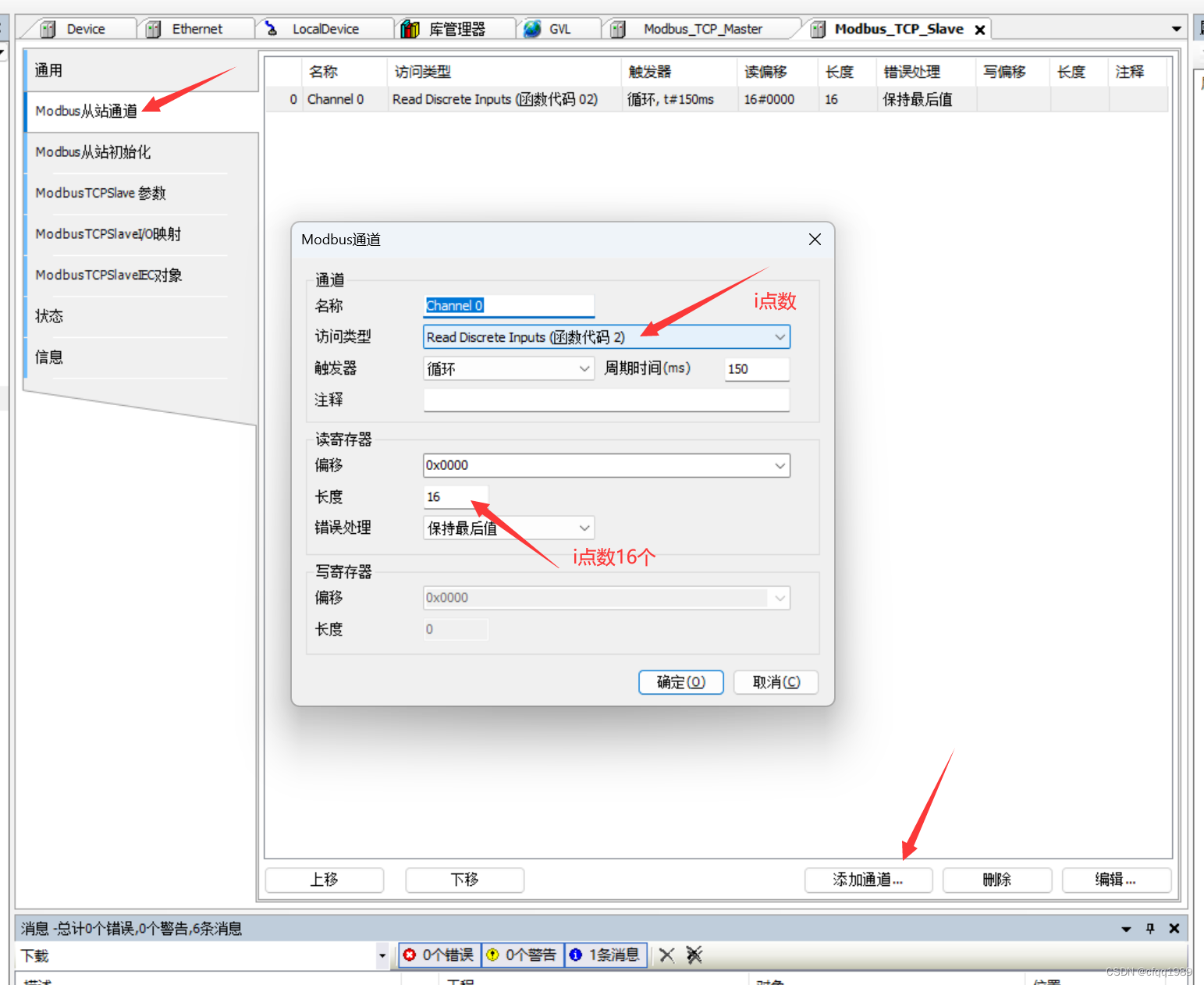

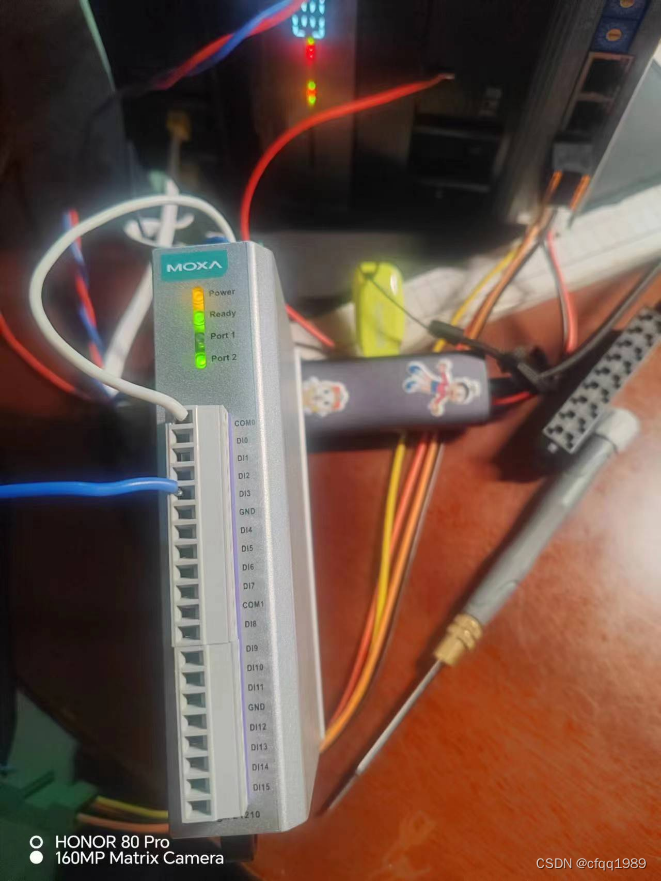

2添加从站【从站】

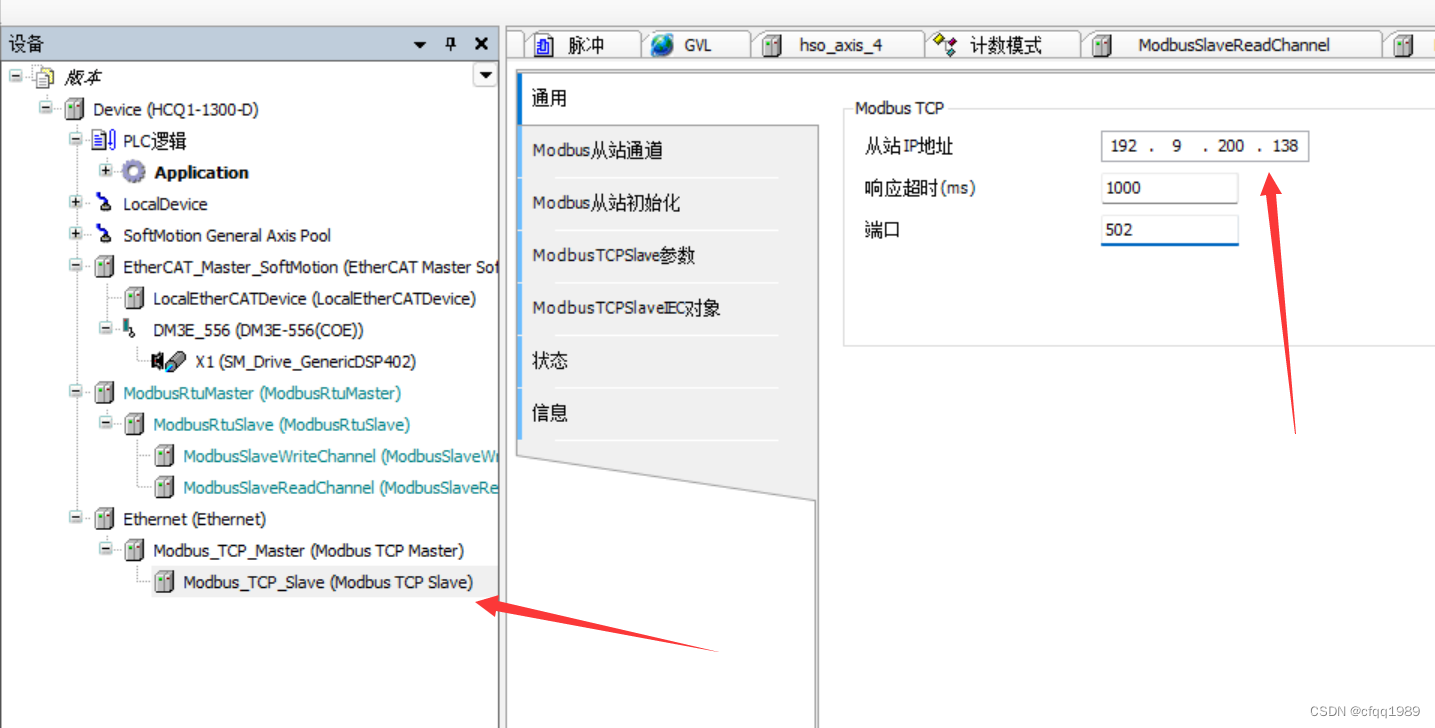

双击【Modbus_TCP_Slave】，在通用选项卡修改从站IP地址为192.168.188.88（从站设备IP地址，确保同一个网段），端口设置为502。从站地址根据从站站点号设置，此处【单元-ID】设置为1。

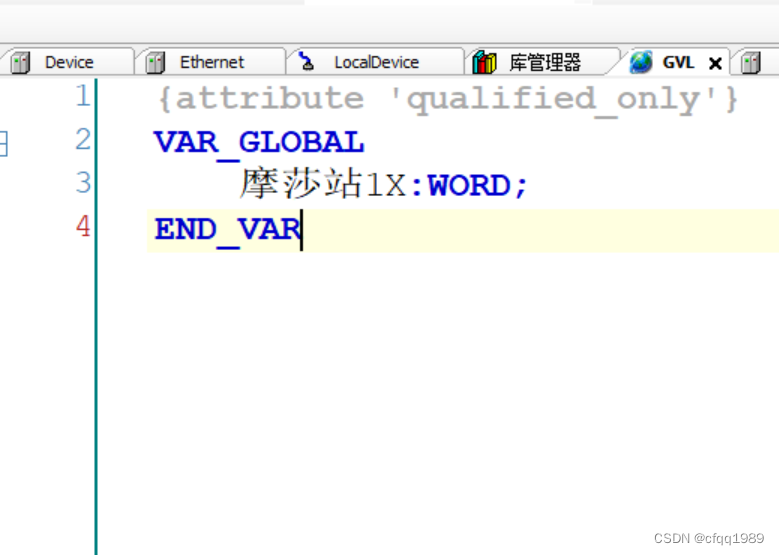

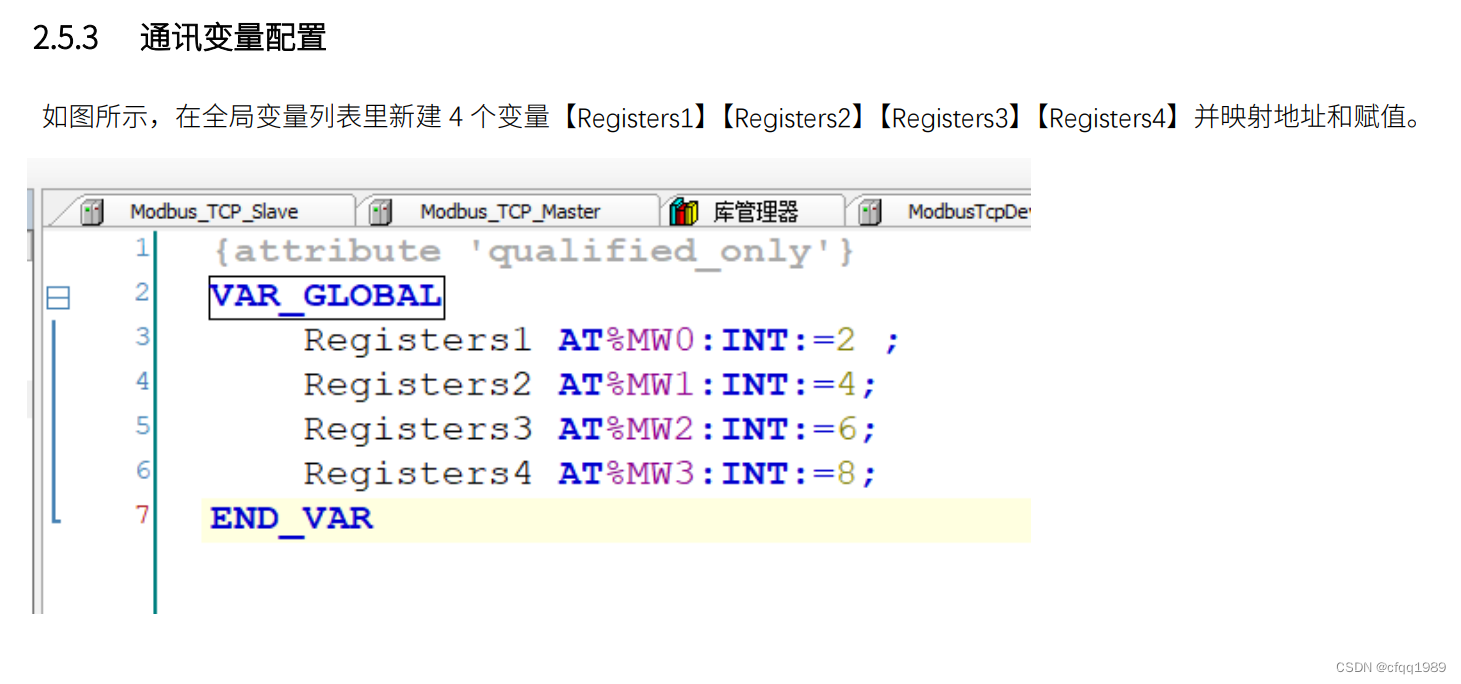

 3绑定变量：

后期使用，只需关心这个变量值就行【摩莎站1X】

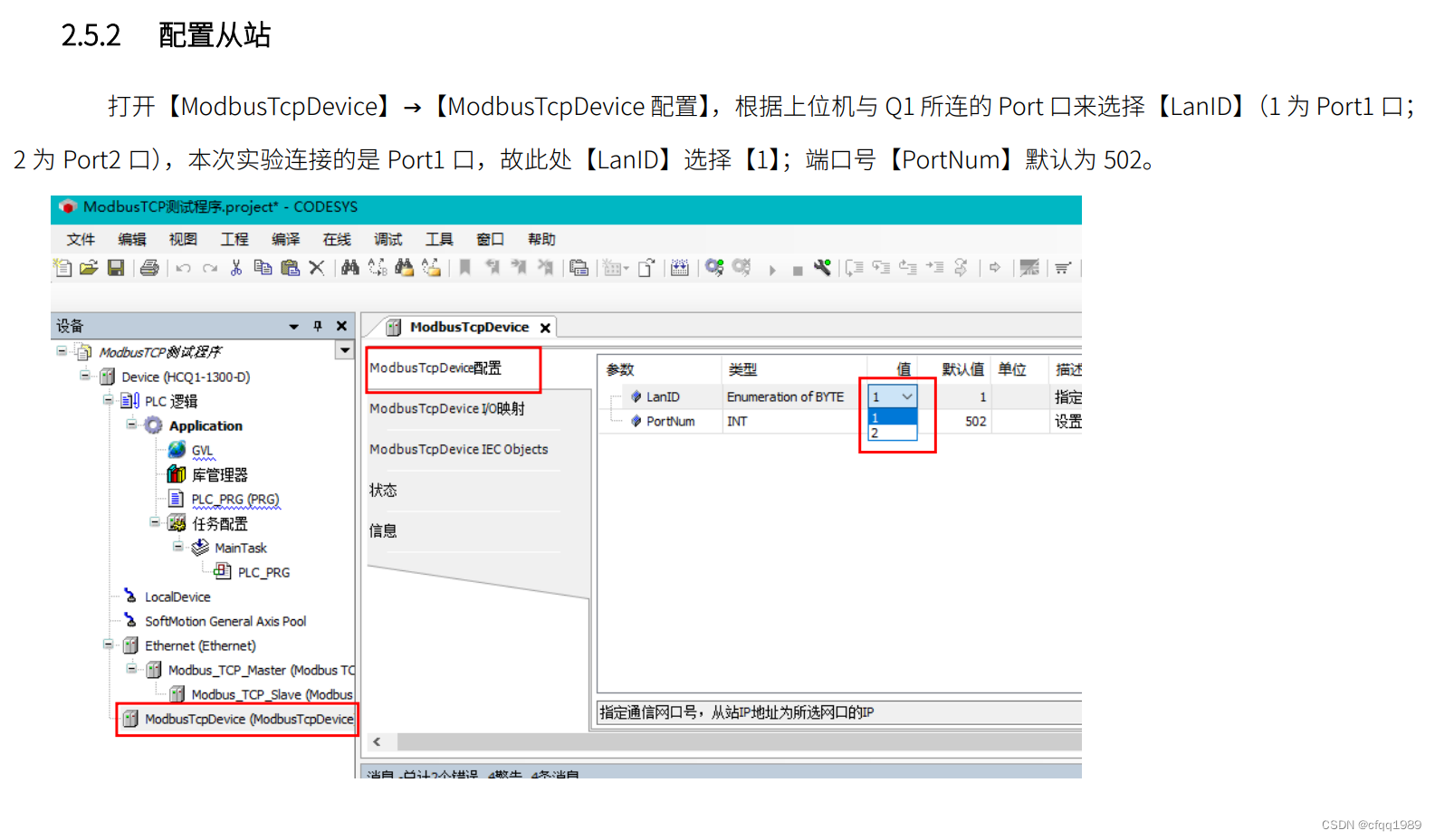

 4添加本从站：【本从站】

 其他主站用modbusTCP读取【4区】寄存器。
