本文详细阐述了PCI总线中断信号的连接、PCIe MSI/MSI-X中断机制的工作原理、MSI Capability结构，以及PowerPC处理器如何处理MSI中断。重点讲解了PCIe中断的同步问题、MSI和MSI-X的对比以及系统软件的初始化步骤。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

MSI／MSI-X Capability 结构

MSI Capability 结构

MSI-X Capability 结构

MSI-X Table

PowerPC处理器如何处理MSI 中断请求

MSI中断机制使用的寄存器

系统软件如何初始化PCIe 设备的 MSI Capability 结构

PCI总线使用INTA＃、INTB＃、INTC＃和INTD＃信号向处理器发出中断请求。这些中断请求信号为低电平有效，并与处理器的中断控制器连接。PCI设备可以使用MSI机制向处理器提交中断请求，而不使用这组中断信号。

中断信号与中断控制器的连接关系

不同的处理器使用的中断控制器不同，如x86处理器使用APIC（Advanced Programma—ble Interrupt Controller）中断控制器，而PowerPC处理器使用MPIC（Multiprocessor Interrupt Controller）中断控制器。这些中断控制器都提供了一些外部中断请求引脚IRQ＿PINx＃。外部设备，包括PCI设备可以使用这些引脚向处理器提交中断请求。

PCI总线规范没有规定PCI设备的INTx信号如何与中断控制器的IRQ＿PINx＃信号相连，为此系统软件使用中断路由表存放PCI设备的INTx信号与中断控制器的连接关系。(在x86处理器系统中，BIOS可以提供这个中断路由表，而在PowerPC处理器中 Firmware也可以提供这个中断路由表。)

在一些简单的嵌入式处理器系统中，需软系统件开发人员需根据硬件连接关系自己配置中断引脚。

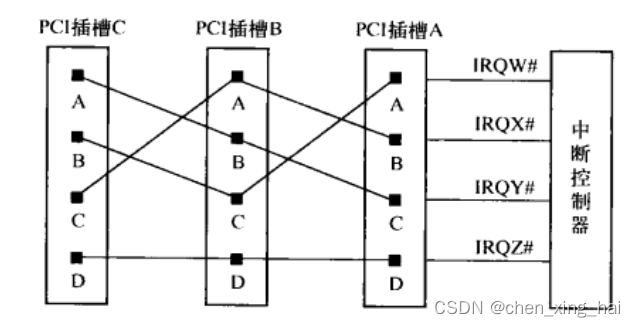

假设在一个处理器系统中，共有3个PCI插槽（分别为PCI插槽A、B和C），这些PCI插槽与中断控制器的IRQ＿PINx引脚（分别为IRQW＃、IRQX＃、IRQY＃和IRQZ＃）可以按照下图所示的拓扑结构进行连接。

由于多数PCI设备仅用INTA#信号，就是的这种连接最大限度提高PCI插槽中断请求效率。PCI设备的配置空间中Interrupt Pin寄存器记录该设备使用的哪个INTx#信号。

中断信号与PCI总线的连接关系

在多数情况下，嵌入式处理器系统使用的PCI设备仅使用INTA＃信号进行中断请求，所以只要将这些INTA＃信号挂接到中断控制器的独立 IRQ＿PIN＃引脚上即可。这样每一个PCI设备都可以独占一个单独的中断引脚。

在x86处理器系统中，有许多PCI插槽，处理器系统并不知道在这些插槽上将要挂接哪些PCI设备，也并不知道这些PCI设备是否需要使用所有的INTx＃信号线。因此x86处理器系统必须对各种情况进行处理。

x86处理器系统还经常使用PCI桥进行PCI总线扩展，扩展出来的PCI总线还可能挂接一些PCI插槽，这些插槽上的INTx＃信号仍然需要处理。PCI桥规范并没有要求桥片传递其下PCI设备的中断请求。事实上多数PCI桥也没有为下游PCI总线提供中断引脚INTx＃，管理其下游总线的PCI设备。但是PCI桥规范推荐使用下表建立下游PCI设备的INTx信号与上游PCI总线INTx信号之间的映射关系。

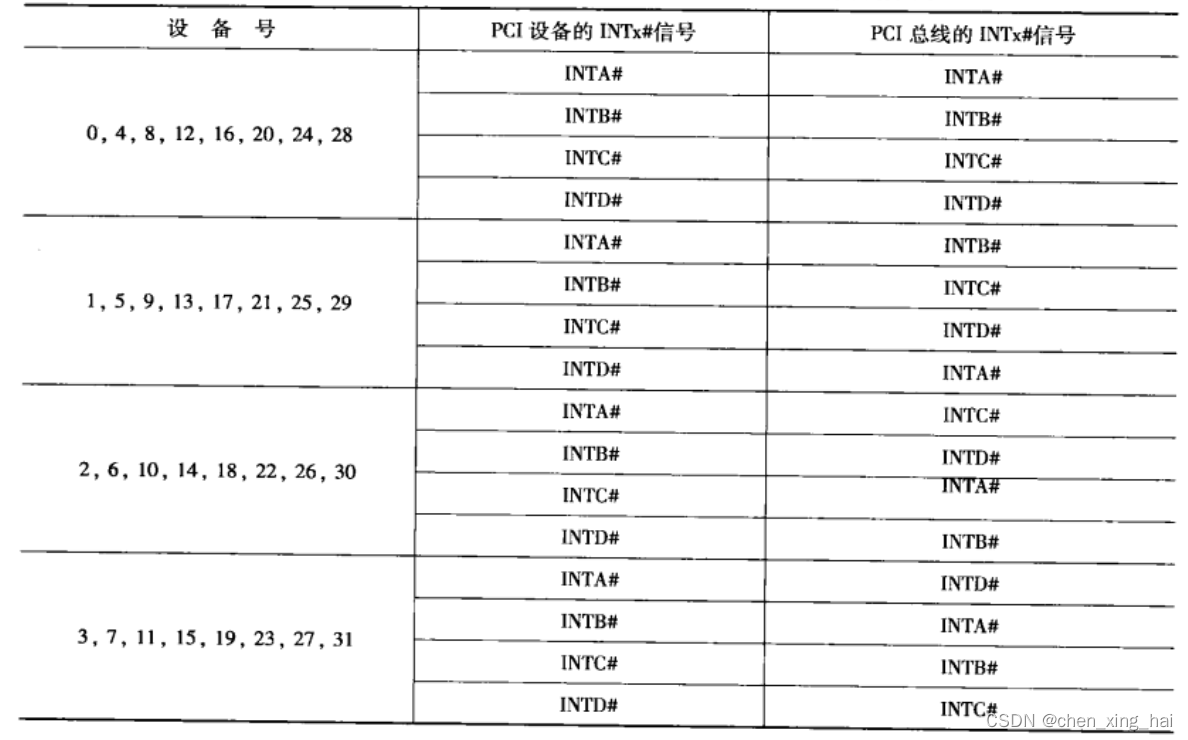

该表含义如下，在PCI桥下游总线上的PCI设备，如果其设备号为0，那么这个设备的INTA＃引脚将和PCI总线的INTA＃引脚相连；如果其设备号为1，其INTA＃引脚将和PCI总线的INTB＃引脚相连；如果其设备号为2，其INTA＃引脚将和PCI总线的INTC＃引脚相连；如果其设备号为3，其INTA＃引脚将和PCI总线的INTD＃引脚相连。

在x86处理器系统中，由BIOS或者APCI表记录PCI总线的INTA～D＃信号与中断控制器之间的映射关系，保存这个映射关系的数据结构也被称为中断路由表。大多数BIOS默认使用上表中的映射关系，否则系统软件程序员需要改动BIOS中的中断路由表。

BIOS初始化代码根据中断路由表中的信息，可以将PCI设备使用的中断向量号写入到该PCI设备配置空间的 Interrupt Line register 寄存器中。

INTx中断请求的同步问题

在PCI总线中，INTx信号是一个异步信号。所谓异步是指INTx信号的传递并不与PCI总线的数据传送同步，即INTx信号的传递与PCI设备使用的CLK＃信号无关。这个“异步”信号给系统软件的设计带来了一定的麻烦。

系统软件程序员需要注意“异步”这种事件，因为几乎所有“异步”事件都会带来系统的“同步”问题。如下图为例，当PCI设备11使用DMA写方式，将一组数据写入存储器，该设备在最后一个数据离开PCI设备11的发送FIFO时，会认为DMA写操作已经完成。此时这个设备将通过INTx信号，通知处理器DMA写操作完成。

此时处理器（驱动程序的中断服务例程）需要注意，因为INTx信号与数据分别使用了两个不同的路径，是一个异步信号，当处理器收到INTx信号时，并不意味着PCI设备11已经将数据写入存储器中。从而在处理器系统中存在“中断同步”的问题，PCI总线提供了以下两种方法解决这个同步问题。

（1）PCI设备保证在数据到达目的地之后，再提交中断请求。

显然这种方法不仅加大了硬件的开销，而且也不容易实现。PCI设备在提交中断请求之前，向DMA写的数据区域发出一个读请求，再向处理器提交中断请求。

（2）中断服务例程使用“读刷新”方法。

中断服务例程在使用“PCI设备写入存储器”的这些数据之前，需要对这个PCI设备进行读操作。这个读操作也可以强制将数据最终写入存储器，这种方法利用了PCI总线的传送序规则，与第1种方法基本相同，只是这种方法使用软件方式，而第1种方式使用硬件方式。

第2种方法也是绝大多数处理器系统采用的方法。程序员在编写中断服务例程时，往往都是先读取PCI设备的中断状态寄存器，判断中断产生原因之后，才对PCI设备写入的数据进行操作。这个读取中断状态寄存器的过程，一方面可以获得设备的中断状态，另一方面可以保证DMA写的数据最终到达存储器。如果驱动程序不这样做，就可能产生数据完整性问题。产生这种数据完整性问题的原因是INTx这个异步信号。

在PCIe规范中，虽然已经没有了INTA~D#信号线，但仍然实现了INTx中断且使用配置空间的Interrupt Pin寄存器，以保证对PCI设备的兼容性。实现方式为：INTx中断消息报文 <-> PCIe桥 <-> INTA~D#中断信号。

MSI

PCI总线V2.2规范还定义了一种新的中断机制，即MSI中断机制。MSI中断机制采用存储器写总线事务（可称之为MSI报文）向处理器系统提交中断请求，其实现机制是向HOST处理器指定的一个存储器地址写指定的数据，类似RapidIO的doorbell。这个存储器地址一般是中断控制器规定的某段存储器地址范围，而且数据也是事先安排好的数据，通常含有中断向量号。

HOST 主桥会将MSI这个特殊的存储器写总线事务进一步翻译为中断请求，提交给处理器。目前PCI设备大部分都不支持MSI中断机制。

目前MSI中断机制虽然在PCIe总线上已经成为主流，但是在PCI设备中并不常用。首先PCI设备具有INTx＃信号可以传递中断，且PCI总线是一个共享总线，传递MSI中断需要占用PCI总线的带宽，需要进行总线仲裁等一系列过程，远没有使用INTx＃信号线直接。

使用MSI中断机制可以解决使用INTx中断机制所带来的数据完整性问题。而更为重要的是，PCI设备使用MSI中断机制，向处理器系统提交中断请求时，还可以通知处理器系统产生该中断的原因，最多支持32个中断，要求中断向量连续。

PCIe的MSI／MSI-X中断机制

不同处理器系统使用了不同的机制处理MSI/MSI-X中断请求，PowerPC处理器使用MPIC，X86处理器使用FSB Interrupt Message。

PCIe设备在提交MSI/MSI-X中断请求时，都是向MSI/MSI-X Capability结构中的Message Address的地址写Message Data数据，从而组成一个存储器写TLP，向处理器提交中断请求。

有些PCIe 设备还可以支持Legacy中断方式（通过发送Assert_INTx和Deassert_INTx消息报文进行中断请求，即虚拟中断线方式）。但是PCIe总线并不鼓励其设备使用Legacy 中断方式，在绝大多数情况下，PCle设备使用MSI或者MSI／X方式进行中断请求。

PCle总线提供 Legacy中断方式的主要原因是，在PCle体系结构中，存在许多PCI设备，而这些设备通过PCIe桥连接到PCle总线中。这些PCI设备可能并不支持MSI／MSI-X中断机制，因此必须使用INTx信号进行中断请求。

当PCIe桥收到PCI设备的INTx信号后，并不能将其直接转换为MSI／MSI-X中断报文，因为PCI设备使用INTx信号进行中断请求的机制与电平触发方式类似，而MSI／MSI-X中断机制与边沿触发方式类似。这两种中断触发方式不能直接进行转换。因此当PCI设备的IN-Tx信号有效时，PCle桥将该信号转换为Assert_INTx报文，当这些INTx信号无效时，PCIe 桥将该信号转换为 Deassert_INTx报文。

与Legacy中断方式相比，PCle 设备使用MSI或者MSI-X中断机制，可以消除INTx这个边带信号，而且可以更加合理地处理 PCIe总线的“序”。目前绝大多数PCle 设备使用MSI或者MSI-X中断机制提交中断请求。

MSI和MSI-X机制的基本原理相同，其中MSI中断机制最多只能支持32个中断请求而且要求中断向量连续，而MSI-X中断机制可以支持更多(2048个)的中断请求，而并不要求中断向量连续。与MSI中断机制相比，MSI-X中断机制更为合理。

Capability 简介

在介绍MSI／MSI-X Capability 结构之前先简单介绍一下PCIe的Capability。

在配置空间0x34处一个字节的字段称为Capability Pointer，用于存放Capabilities 结构链表的头指针offset，offset是相对于配置空间的偏移量。在PCI中offset范围为[0x40, 0xff]，在PCIe中范围为[0x40, 0xfff]。

在一个PCIe 设备中，可能含有多个Capability 结构，这些寄存器组成一个链表。其中每一个Capability 结构都有唯一的ID 号，每一个Capability 寄存器都有一个指针，这个指针指向下一个Capability 结构，从而组成一个单向链表结构，这个链表的最后一个Capability 结构的指针为0。

Capability组成：

bit[7-0]：Capability ID。

bit[15-8]：Next Pointer。

bit[xxx-16]：由具体ID来定义。

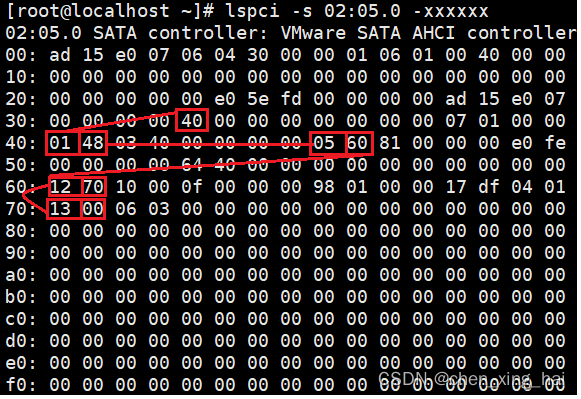

如Redhat虚拟机上的SATA控制器配置空间中的Capability位置。

MSI／MSI-X Capability 结构

PCIEcapability的布局如下：落在offset0x00~0xff之间的属于PCIE capability structure对应于PCI配置空间；而落在offset0x100~0x1000之间的属于extendedPCIE capability, 对应于PCIEextended 配置空间。

PCIe设备可以使用MSI或者MSI-X报文向处理器提交中断请求，但是对于某个具体的PCle设备，可能仅支持一种报文。在PCle设备中含有两个Capability结构，一个是MSI Capability结构，另一个是MSI-X Capability结构。

MSI Capability 结构

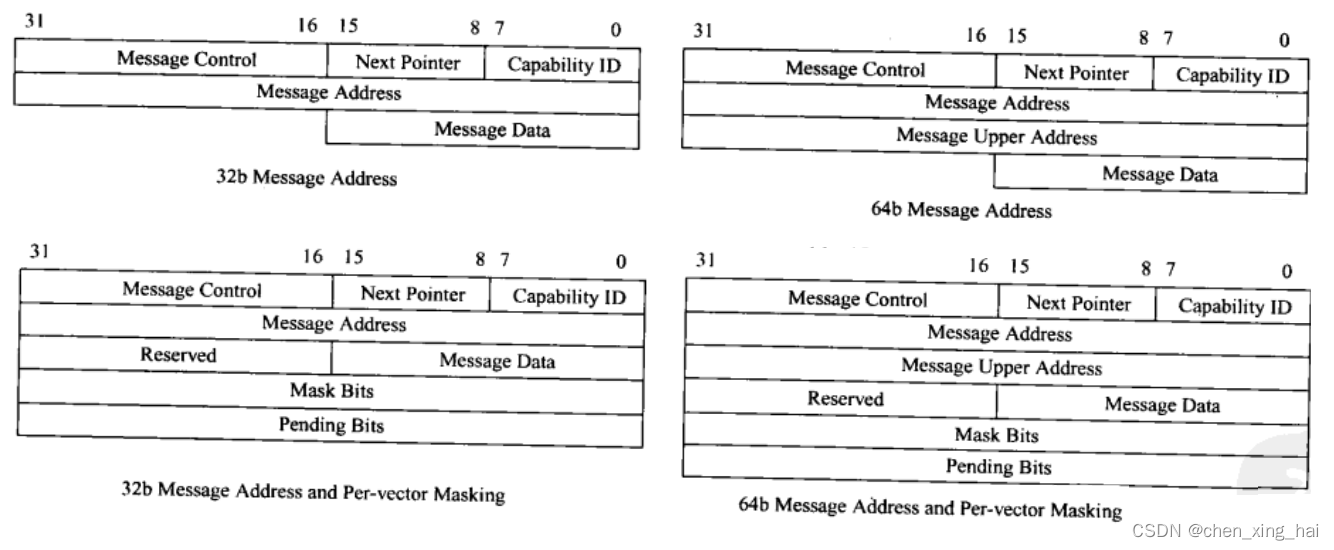

MSI Capability 结构共有四种组成方式，分别是32和64位的Message结构，32位和64位带中断Masking的结构。MSI报文可以使用32位地址或者64位地址，而且可以使用Masking 机制使能或者禁止某个中断源。MSI Capability 寄存器的结构如图所示。

Capability ID：记载 MSI Capability 结构的ID号，其值为0x05。在PCle设备中，每一个Capability 结构都有唯一的ID号。
Next Pointer：存放下一个Capability结构的地址。
Message Control：该字段存放当前PCle 设备使用MSI机制进行中断请求的状态与控制信息，如下所示。

Bits	定 义						描述
----    -----                       ----------------------------------
15:9	Reserved					保留位。系统软件读取该字段时将返回全零，对此字段写无意义
8		Per-vector Masking Capable	该位为1时，表示支持带中断Masking的结构；如果为0，表示不支持带中断Masking的结构。该位对系统软件只读，在PCIe设备初始化时设置7
7		64 bit Address Capable		该位为1时，表示支持64位地址结构；如果为0，表示只能支持带32位地址结构。该位对系统软件只读，在PCIe设备初始化时设置
6:4		Multiple Message Enable		该字段可读写，表示软件分配给当前PCIe设备的中断向量数目。系统软件根Multiple Message Capable 字段的大小确定该字段的值。在系统的中断向量资源并不紧张时，Multiple Message Capable字段和该字段的值相等；而资源紧张时，该字段的值可能小于Multiple Message Capable字段的值
3:1		Multiple Message Capable	该字段对系统软件只读，表示当前PCIe设备可以使用几个中断向量号，在不同的PCIe设备中该字段的值不同。当该字段为0b000时，表示PCIe设备可以使用1个中断向量；为0b001、0b010、0b011、0b100和0b101时，表示使用4、8、16和32个中断向量；而0b110和0b111为保留位。该字段与Multiple Message Enable字段的含义不同，该字段表示当前PCIe设备支持的中断向量个数，而 Multiple Message Enable 字段是系统软件分配给PCIe设备实际使用的中断向量个数
0		MSI Enable					该位可读写，是MSI中断机制的使能位。该位为1而且MSI—X Enable位为0时，当前PCIe设备可以使用MSI中断机制，此时Legacy中断机制被禁止。一个PCIe设备的MSI Enable和MSI-X Enable位都被禁止时，将使用INTx中断消息报文发出／结束中断请求

Message Address：当MSI Enable位有效时，该字段存放MSI存储器写事务的目的地址的低32位。该字段的31：2字段有效，系统软件可以对该字段进行读写操作；该字段的第1～0位为0。

Message Upper Address：如果64 bit Address Capable位有效，该字段存放MSI存储器写事务的目的地址的高32位。

Message Data：该字段可读写。当MSI Enable位有效时，该字段存放MSI报文使用的数据。该字段保存的数值与处理器系统相关，在PCle设备进行初始化时，处理器将初始化该字段，而且不同的处理器填写该字段的规则并不相同。如果 MultipleMessage Enable字段不为0b000时（即该设备支持多个中断请求时），PCle 设备可以通过改变 Message Data字段的低位数据发送不同的中断请求。

Mask Bits：PCIe总线规定当一个设备使用MSI中断机制时，最多可以使用32个中断向量，从而一个设备最多可以发送32种中断请求。Mask Bits 字段由32位组成，其中每一位对应一种中断请求。当相应位为1时表示对应的中断请求被屏蔽，为0时表示允许该中断请求。系统软件可读写该字段，系统初始化时该字段为全0，表示允许所有中断请求。该字段和Pending Bits字段对于MSI中断机制是可选字段，但是PCle 总线规范强烈建议所有PCIe设备支持这两个字段。

Pending Bits：该字段对于系统软件是只读位，PCle设备内部逻辑可以改变该字段的值。该字段由32位组成，并与PCle设备使用的MSI中断一一对应。该字段需要与Mask Bits字段联合使用。
当Mask Bits字段的相应位为1时，如果PCle设备需要发送对应的中断请求，PendingBits字段的对应位将被PCIe设备的内部逻辑置1，此时PCle 设备并不会使用MSI报文向中断控制器提交中断请求；当系统软件将Mask Bits字段的相应位从1改写为0时，PCIe设备将发送MSI报文向处理器提交中断请求，同时将 Pending Bit字段的对应位清零。在设备驱动程序的开发中，有时需要联合使用Mask Bits和Pending Bits字段防止处理器丢弃中断请求。

MSI-X Capability 结构

MSI-X Capability中断机制与MSI Capability的中断机制类似。PCle总线引出MSI-X机制的主要目的是为了扩展PCIe设备使用中断向量的个数，同时解决MSI中断机制要求使用中断向量号连续所带来的问题。

MSI中断机制最多只能使用32个中断向量，而MSI-X可以使用更多的中断向量。目前Intel的许多PCIe设备支持MSI-X中断机制。与MSI中断机制相比，MSI-X机制更为合理。首先MSI-X可以支持更多的中断请求，但这并不是引人MSI-X中断机制最重要的原因。因为对于多数PCle设备，32种中断请求已经足够了。而引人MSI-X中断机制的主要原因是，使用该机制不需要中断控制器分配给该设备的中断向量号连续。

如果一个PCIe设备需要使用8个中断请求且使用MSI机制时， Message Data的[2：0]字段可以为0b000 ~0b111，因此可以发送8个中断请求，但是这8个中断请求的Message Data字段必须连续。在许多中断控制器中， Message Data字段连续也意味着中断控制器需要为这个PCIe设备分配8个连续的中断向量号。

有时在一个中断控制器中，虽然具有8个以上的中断向量号，但是很难保证这些中断向量号是连续的。因此中断控制器将无法为这些PCIe设备分配足够的中断请求，此时该设备的"Multiple Message Enable"字段小于"Multiple Message Capable'。

而使用MSI-X机制可以合理解决该问题。在MSI-X Capability结构中，每一个中断请求都使用独立的Message Address字段和Message Data字段，从而中断控制器可以更加合理地为该设备分配中断资源。

与MSI Capability寄存器相比， MSI-X Capability寄存器使用一个数组存放Message Address字段和Message Data字段，而不是将这两个字段放入Capability寄存器中，将这个数组称为MSI-X Table。从而当PCIe设备使用MSI-X机制时，每一个中断请求可以使用独立的Message Address 段和Message Data字段。

除此之外MSI-X中断机制还使用了独立的Pending Table表，该表用来存放与每一个中断向量对应的Pending位。这个Pending位的定义与MSI Capability寄存器的Pending位类似。MSI-X Table和Pending Table存放在PCIe设备的BAR空间中。MSI-X机制必须支持这个Pending Table，而MSI 机制的Pending Bits 字段是可选的。

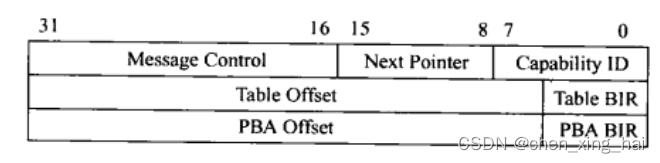

MSI-X Capability 结构比MSI Capability结构复杂一些。在该结构中，使用MSI-X Table存放该设备使用的所有 Message Address和 Message Data字段，这个表格存放在该设备的BAR 空间中，从而PCIe设备可以使用MSI-X机制时，中断向量号可以不连续，也可以申请更多的中断向量号。MSI-X Capability结构的组成方式如下图所示。

上图中各字段的含义如下所示。

Capability ID：记载 MSI-X Capability 结构的ID号，其值为0x11。在PCIe设备中，每个Capability 都有唯一的ID号。

Next Pointer：存放下一个Capability结构的地址。

Message Control：存放当前PCIe 设备使用MSI-X机制进行中断请求的状态与控制信息，如下。

Bits	定义			    描述
----	----			----------------
15		MSI-X Enable	该位可读写，是MSI-X中断机制的使能位，复位值为0，表示不使能MSI-X中断机制。该位为1且MSI Enable位为0时，当前PCle设备使用MSI-X中断机制，此时INTx和MSI
14		Function Mask	中断机制被禁止。当PCle设备的MSI Enble和MSI-X Enable位为0时，将使用INTx中断 消息报文发出／结束中断请求该位可读写，是中断请求的全局Mask位，复位值为0。如果该位为1，该设备所有的中断请求都将被屏蔽；如果该位为0，则由Per Vector Mask 位决定是否屏蔽相应的中断请求。Per Vector Mask 位在MSI-X Table中定义，详见下文
10:0	Table Size		MSI-X中断机制使用MSI-X Table 存放 Message Address 字段和Message Data 字段。该字 段用来存放MSI-X Table的大小，该字段对系统软件只读

Table BIR （BAR Indicator Register）：存放MSI-X Table所在的位置，PCIe总线规范规定 MSI-X Table存放在设备的BAR空间中。该字段表示设备使用BARO～5寄存器中的哪个空间存放MSI-X table。该字段由三位组成，其中0b000～0b101与BARO～5空间一一对应。

Table Offset：存放 MSI-X Table 在相应BAR空间中的偏移。

PBA（Pending Bit Array）BIR：表示 Pending Table 存放在PCIe 设备的哪个BAR空间中，0表示BARO空间，1表示BAR1空间，依此类推。在通常情况下，Pending Table和MSI-X Table存放在PCle设备的同一个BAR空间中。

PBA Offset：存放 Pending Table在相应BAR空间中的偏移。

MSI-X Table

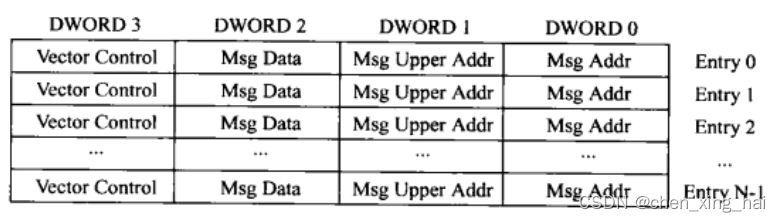

MSI-X Table的组成结构如下图所示。

由该图可见，MSI-X Table由多个Entry组成，其中每个Entry与一个中断请求对应。每个Entry中有四个参数，其含义如下所示。

·Msg Addr：当MSI-X Enable位有效时，该字段存放MSI-X存储器写事务的目的地址的低32位。该双字的31：2字段有效，系统软件可读写；1：0字段复位时为0，PCle 设备可以根据需要将这个字段设为只读，或者可读写。不同的处理器填入该寄存器的数据并不相同。

·Msg Upper Addr：该字段可读写，存放MSI-X存储器写事务的目的地址的高32位。

·Msg Data：该字段可读写，存放MSI-X报文使用的数据。其定义与处理器系统使用的中断控制器和PCIe 设备相关。

·Vector Control：该字段可读写。该字段只有第0位（即Per Vector Mask位）有效，其他位保留。当该位为1时，PCle设备不能使用该Entry提交中断请求；为0时可以提交中断请求。该位在复位时为0。Per Vector Mask 位的使用方法与MSI机制的Mask位类似。

PowerPC处理器如何处理MSI 中断请求

PowerPC处理器使用OpenPIC 中断控制器或者MPIC中断控制器，处理外部中断请求。其中MPIC中断控制器基于OpenPIC中断控制器，但是做出了许多增强，目前 Freescale 新推出的PowerPC处理器，其中断控制器多与MPIC兼容。

值得注意的是，PowerPC处理器和x86处理器处理MSI报文的方式有较大的不同。其中x86处理器使用的机制比PowerPC处理器更为合理，但是PowerPC处理器的方法使用的硬件资源相对较少。

使用MPIC 中断控制器处理MSI中断时，PCle设备的MSI报文，其目的地址为MPIC中断控制器的MSIIR 寄存器。当该寄存器被PCIe设备写入后，MPIC中断控制器将向处理器内核提交中断请求，之后处理器再通过读取MPIC中断控制器的ACK寄存器获得中断向量号，并进行相应的中断处理。这种方式与x86处理器的 FSB Interrupt Message 机制相比，处理器需要读取ACK寄存器，从而中断处理的延时较大。

目前 Freescale的P4080处理器对MPIC中断控制器进行了优化。在P4080处理器中，MPIC中断控制器向处理器提交中断请求的同时，也向处理器内核提交中断向量，处理器内核不必读取ACK 寄存器获得中断向量，从而缩短了中断处理延时。使用这种方法的效率与x86处理器使用的 FSB Interrupt Message 机制相当。

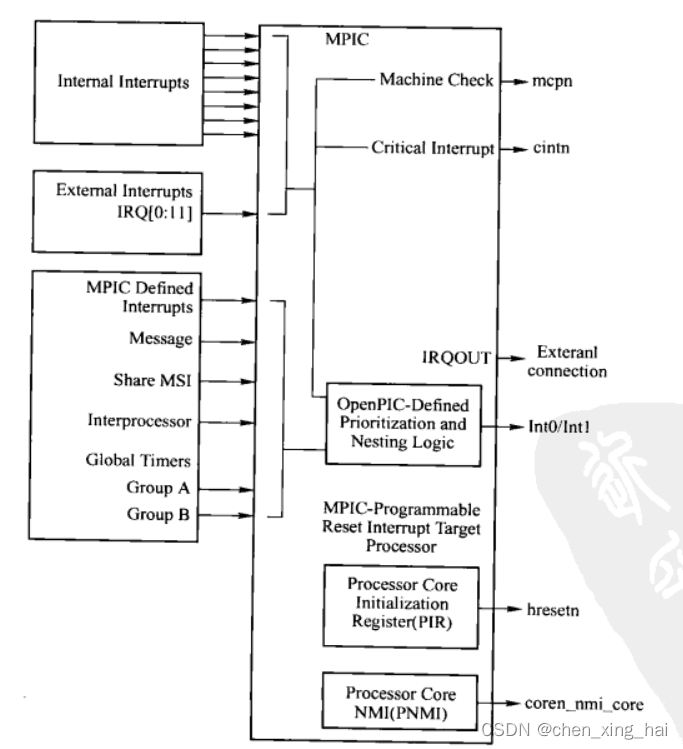

目前 Freescale 并没有完全公开P4080处理器的实现细节，因此仍以MPC8572处理器为例介绍PCle 设备的MSI中断请求。在MPC8572处理器中，MPIC中断控制器的拓扑结构如下图。

由上图所示，MPIC中断控制器可以处理内部中断请求、外部中断请求，Message、处理器间中断请求和Share MSI中断请求等。而MPIC中断控制器使用Int0、Int1等中断线向处理器提交这些中断请求。其中 Internal Interrupts和 External Interrupts 模块处理 MPC8572内部和外部的中断请求，而Share MSI处理来自PCIe设备的MSI或者MSI-X中断请求。

当MPIC中断控制器收到MSI报文后，将使用中断线Int0、Intl或者 cintn 向处理器内核提交中断请求。处理器内核被中断后，将读取ACK寄存器获得中断向量，然后执行相应的中断服务例程。为此PowerPC处理器设置了一系列寄存器。

MSI中断机制使用的寄存器

最重要的寄存器是MSIIR 寄存器，在PowerPC处理器系统中，PCle 设备 Message Address 寄存器中存放的值都为MSIIR寄存器的物理地址，而Message Data 寄存器中存放的数据也与MSIIR 寄存器相关。

在PowerPC处理器系统中，MSI机制的实现过程是PCIe设备向MSIIR 寄存器写入指定的数据。MPIC中断控制器发现该寄存器被写入后，将向处理器提交中断请求。处理器收到这个中断请求后，将通过读取MPIC中断控制器的ACK 寄存器确定中断向量，并依此确定中断源。为此PowerPC处理器还设置了其他寄存器实现MSI中断机制。MSIIR寄存器定义如下：

Bits        定义    描述
-------     ----   -------
27 ~ 31     IBS    该字段用来选择MSIRO—MSIR7寄存器的对应位。0b00000对应SHO；0b00001 对应SHI； 0b00010 对应SH2；以此类推0b11111对应SH31
24 ~ 26     SRS    该字段用来选择MSIRO—MSIR7寄存器。0b000对应MSIRO； 0b001对应MSIR1； 0b010 对应 MSIR2；以此类推0bl11对应MSIR
0 ~  24            保留。

MPC8572处理器共8个MSIR寄存器，每个寄存器32位，共256位，所以最多处理256个MSI中断请求。

系统软件如何初始化PCIe 设备的 MSI Capability 结构

在Linux中，配置Capability的位置为pci_enable_msi > ... > pci_write_msi_msg。

如果PCIe 设备支持MSI机制，系统软件首先设置该设备 MSI Capability 结构的 Message Address和Message Data字段。如果该PCIe设备支持64位地址空间，即 MSI Capability 寄存器的64 bit AddressCapable 位有效时，系统软件还需要设置 Message Upper Address字段。系统软件完成这些设置后，将置 MSI Capability 结构的 MSI Enable位有效，使能该PCle设备的 MSI机制。

Message Address：在该字段中填写的值是MSIIR寄存器在PCI总线域中的物理地址。在PowerPC处理器中，PCIe设备使用MSI机制访问MSIIR 寄存器时，可以不使用Inbound 寄存器组进行PCI总线地址到处理器地址的转换。在MPC8572处理器中，专门设置了一个PEXCSRBAR窗口（该窗口大小为1MB，基地址由PEXCSRBAR寄存器决定），进行PCI总线域到存储器域的地址转换，使用这种方法可以节省Inbound 寄存器窗口(个数很有限)，Linux PowerPC使用了这种实现方式。（MSIIR寄存器地址 > PCI总线域地址 > MSI Capability 结构的 Message Address 字段）

Message Data：存放这组中断向量号的基地址，MSI机制要求“这组数据”连续，这些数据与MSIIR寄存器要求的格式相同。

在MPC8572处理器系统中，PCle设备使用存储器写TLP传送MSI中断报文，这个MSI中断报文使用的地址为PCle 设备 Capability 结构的 Message Address字段，而数据为 Message Data指向的中断向量号数组中的一个，其值与MSIIR寄存器要求的格式相同。

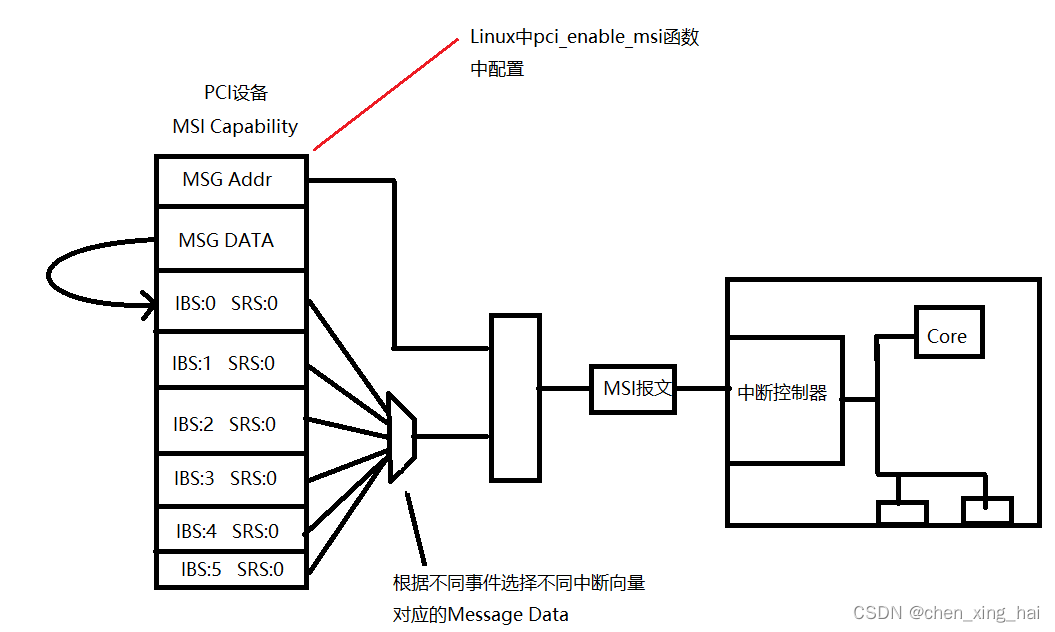

其实PCIe设备在发送MSI中断报文时只是根据中断类型选择对应的Message Data数据，再组装上Message Address后发送TLP报文。

MSI-X中断与MSI中断类似，只是Message Address与Message Data在BAR空间而不是配置空间，而且中断数量更多不要求连续。

其他处理器对MSI中断的处理也大同小异，思路都是往处理器系统的某个Address发送某个Data，从而触发了某个中断，不同中断Data不同，对MSI-X而言不同中断Address也可能不同。对PCIe设备而言，Address和Data是固定数值，并不会去修改，只需根据不同事件选择不同Address和Data从而触发不同的中断。
