J1939协议—DTC—广播BAM—交互应答—GB27930解析—多帧报文解析

目录：采用倒叙方式，从实际报文进行分解，逐步推到理论

1.数据样式分析：国标交互多包报文分析和广播多包报文分析

2.J1939 DTC码如何解析

3.如何建立J1939-DBC，新建模板没有J1939模板怎么建立

4.普通DBC和J1939模板DBC的区别，用对比软件进行分析

5.J1939协议如何拆包进行分类

1.数据样式分析：国标交互多包报文分析和广播多包报文分析

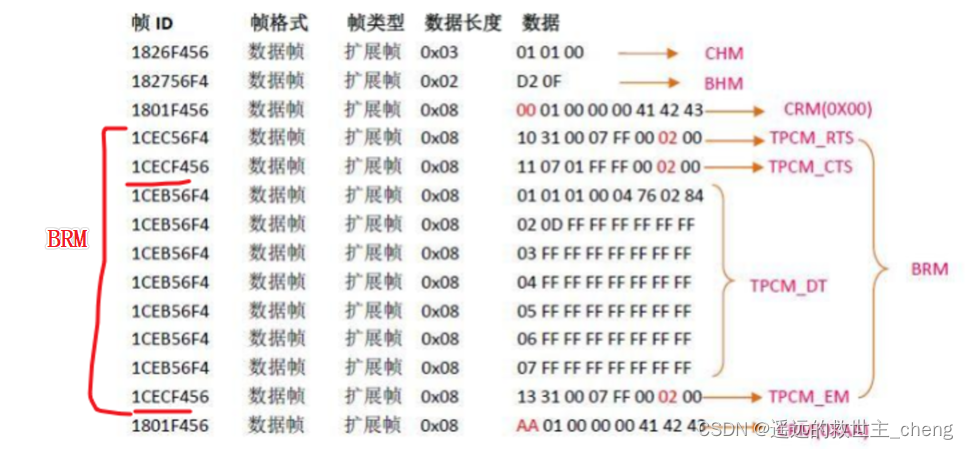

1.国标GB27930报文数据

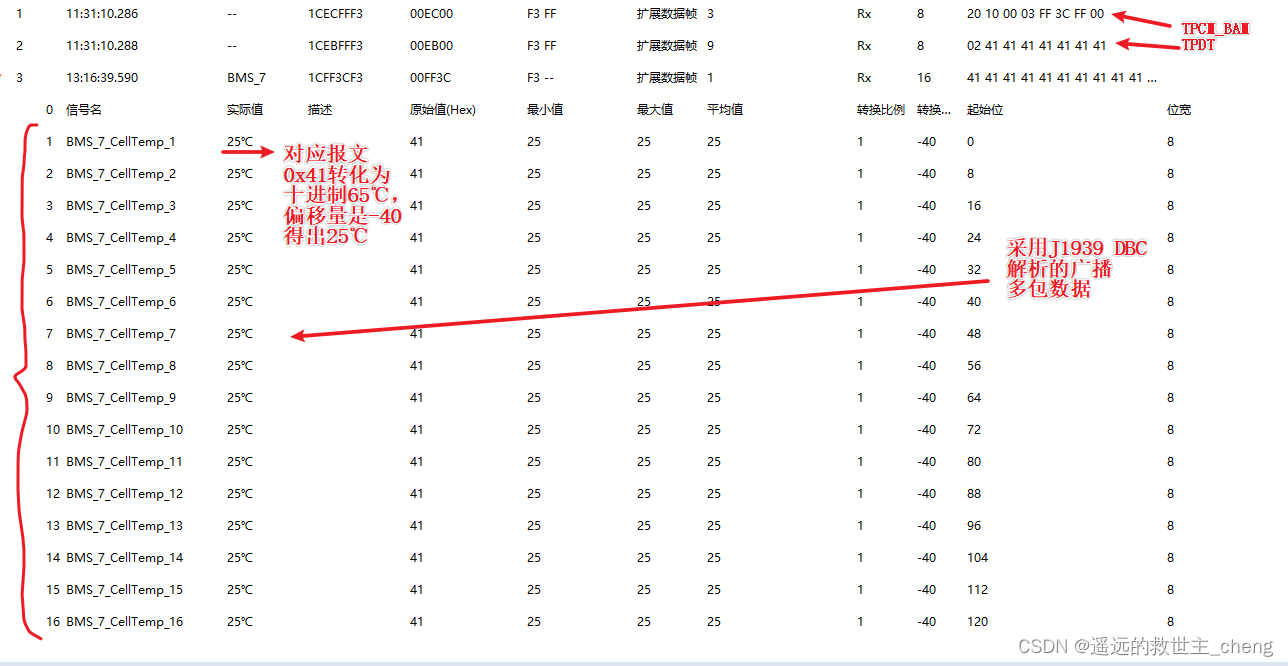

2. 广播报文数据(周立功Zcanpro界面)

2.J1939 DTC码如何解析

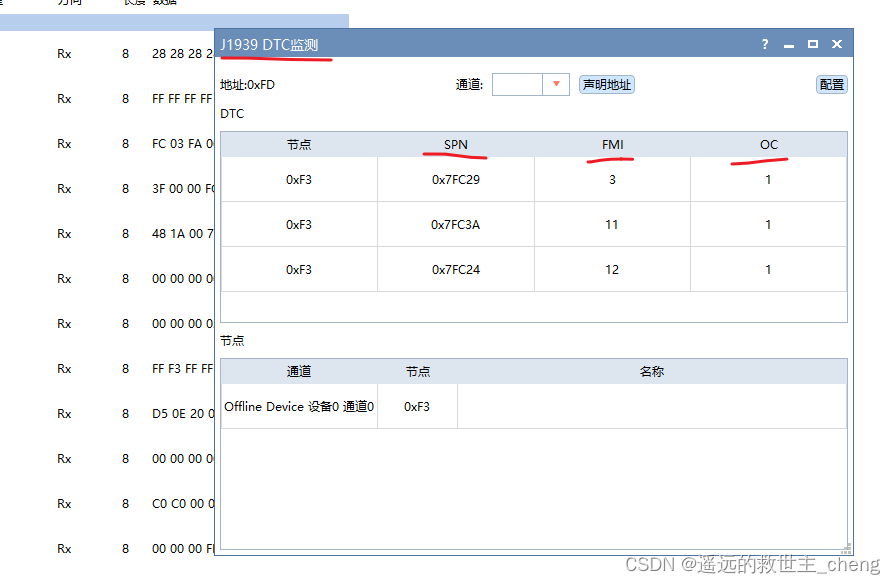

周立功的Zcanpro自带DTC故障解析的界面

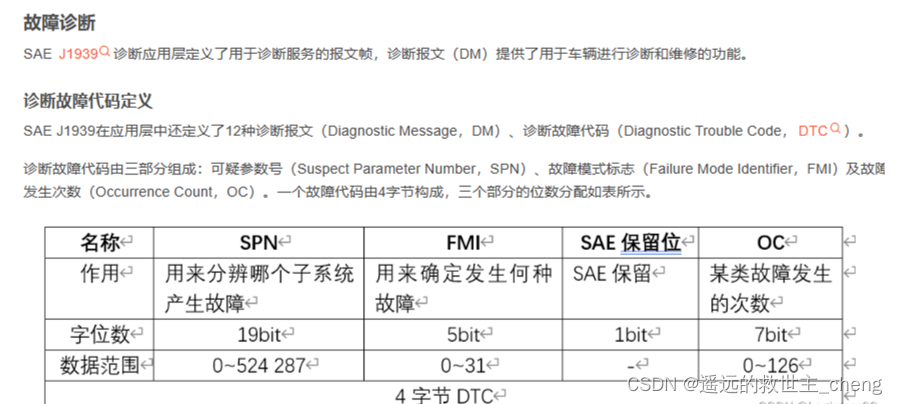

通过诊断故障代码，诊断设备可以确定是哪个控制器在报告诊断信息。诊断故障代码以4字节发送。DTC表示法定义如图所示。
