J1939 CAN多包发送的帧解析

最新推荐文章于 2024-05-27 11:37:58 发布
最新推荐文章于 2024-05-27 11:37:58 发布
阅读量1.9k 收藏 29
点赞数 3
分类专栏： CAN 文章标签： 网络
原文链接：https://www.cnblogs.com/Llingfeng/p/17351655.html
版权
文章详细介绍了J1939协议中多包数据传输的过程，通过具体例子展示了BMS与直流充电机之间的CAN报文交互。当接收方同意接收数据时，报文以特定序列开始和结束；而当接收方拒绝接收特定PGN的数据时，也会通过CAN帧进行反馈。这一过程符合国标GBT27930-2015的规定。
摘要由CSDN通过智能技术生成

关于J1939多包数据传输问题（电动汽车BMS和直流充电机之间CAN报文的解读_腾讯新闻 (qq.com)）

看了上述博客其实已经大致清楚了，下面用一个例子来举例

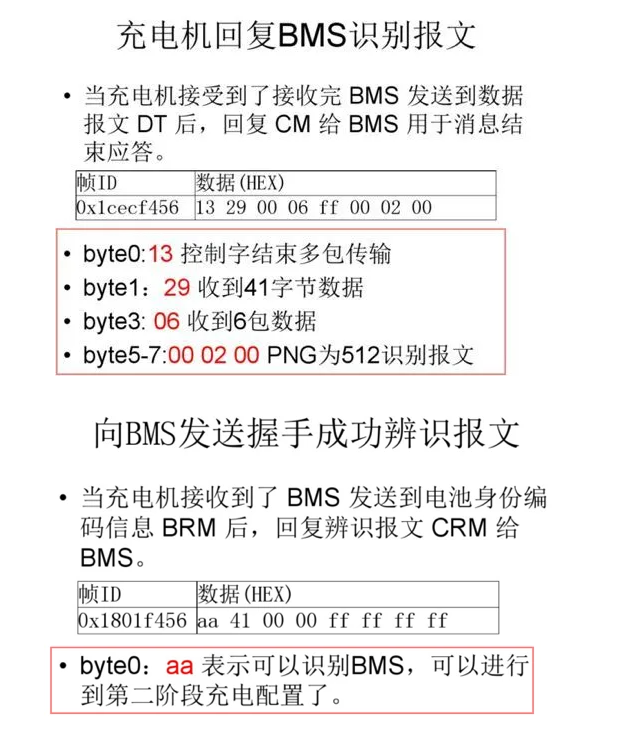

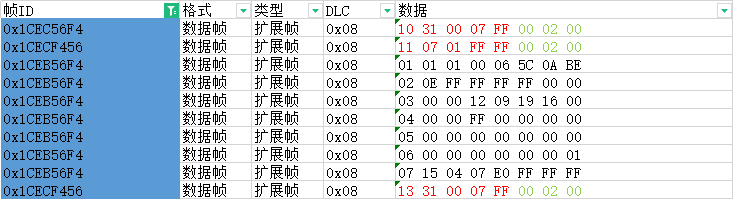

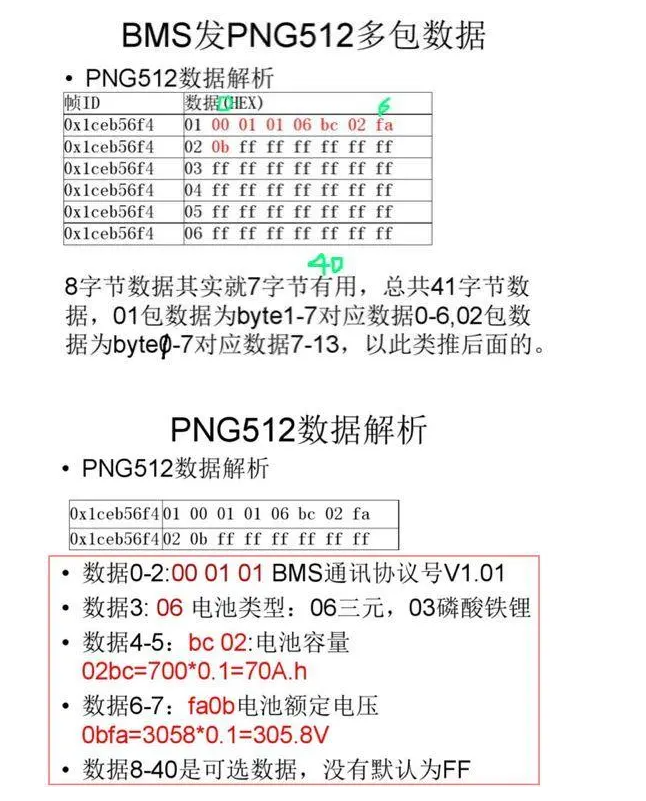

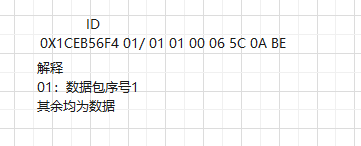

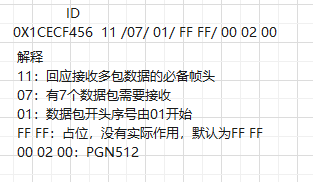

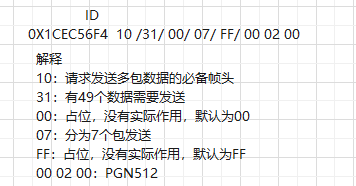

下表尾常见的一个多包数据，可以看到开头有10  11  最后有13  中间包裹的就是多包数据的真正数据

 上述例子是接收方愿意接收数据

下面是接收方不愿意接收数据的帧举例

上表大概意思就是充电机不愿意接收PGN为00 15 00H（dec = 5376）的帧

 查看国标GBT 27930-2015  发现确实为可选项，可不接受

J1939 CAN多包发送的帧解析 - TheRemember - 博客园 (cnblogs.com)
