前言:
这篇是北大2022 在Ubicomp 上面的论文
《placement Matters: understanding the Effects of Device placements for WiFi Sensing》
放置很重要:了解设备放置对WiFi传感的影响
目录:
- 简介
- 感知质量定义(SSNR)
- 感知距离边界
- 例子
- 背景知识
一 简介
WiFi 感知具有低成本,非侵扰等特征广泛运用于智能感知,以及智慧医疗之中

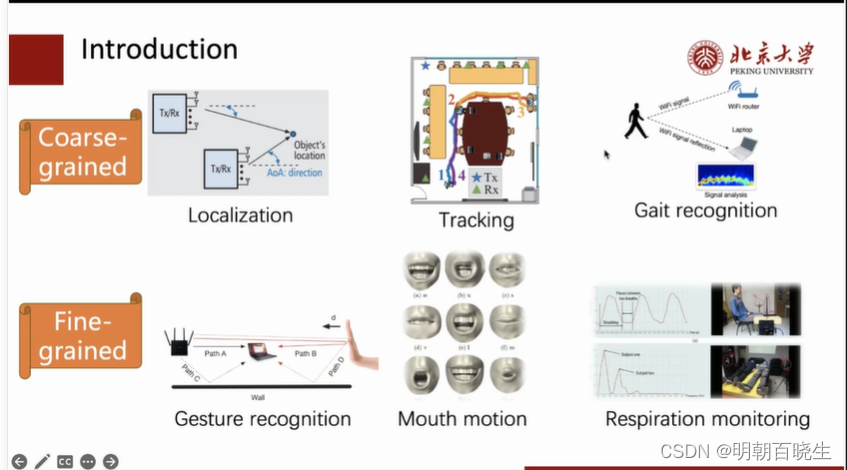

按照运动尺度分类:
大尺度: 定位追踪,姿态识别
小尺度的:手势识别,春宇识别,呼吸感知
现有问题:
当部署的时候,不清楚目标在什么位置,如何提高感知的鲁棒性
这篇论文主要解决这几个问题:
- 如何定义WiFi 感知质量: SSNR(感知信噪比) SSNR(sensor signal-to-noise ratio)?
- 当收发距离给定的情况下: 感知范围的边界?
- LOS 变化的情况下: 感知范围形状变化?
- 收发距离跟感知范围的映射关系: 感知范围越大?
二 感知质量定义
2.1 信号模型

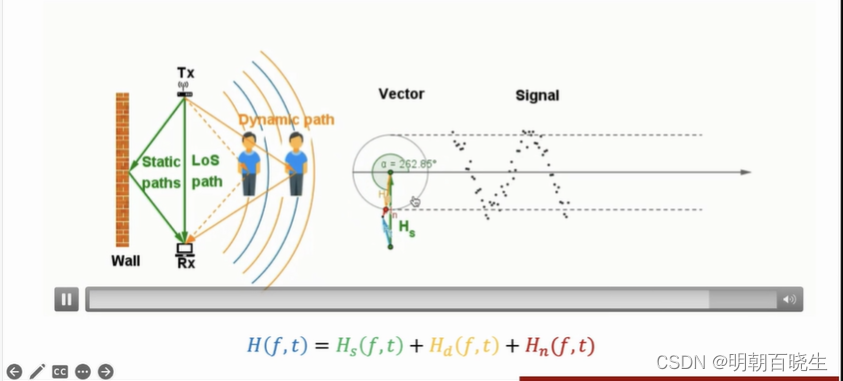

Rx 收到的CSI 信号由三部分组成:
static paths 上的信号:
Dynamic path 上的信号:
高斯白噪声信号:
2.2 SNR (传统无线通讯)
LTE网络中的SNR(Signal-to-Noise Ratio)是衡量信号质量的指标,其单位为dB。SNR的取值范围通常在0dB到40dB之间,其中0dB表示信号质量非常差,而40dB表示信号质量非常好。
在实际应用中,通常将SNR的范围划分为以下几个等级:SNR > 20dB:信号质量非常好,适用于高速数据传输和高质量的语音通话。
10dB ≤ SNR ≤ 20dB:信号质量良好,适用于大多数数据传输和语音通话。
0dB ≤ SNR ≤ 10dB:信号质量一般,适用于低速数据传输和低质量的语音通话。
SNR < 0dB:信号质量非常差,可能会导致数据传输速度变慢或者连接中断。
2.3 SSNR(Sensors signal-to- noise ratio)
Reducing Signal Noise in Sensors
无线感知通过SSNR 来定义感知信号质量.
动态信号 跟 静态信号和噪声信号的比值,可以看出来静态路径越大,会影响到
SSNR
三 感知距离边界
当人的反射面积给定(),收发设备位置给定 固定场景下,
当SSNR 取最小的情况下,达到了感知的边界.( 最大)
数学证明过程:
static paths 的能量为: (补充知识)
dymatic paths 能量为:
这个跟我们直观也一致,距离越小,感知质量越高. 白色的线会感知范围的边界.
红色代表感知质量好,收发距离近的时候是一个卵形,距离远的时候为两个卵形.
这形状数学上为西尼卵形线 。从一个小的卵形到一个大的卵形,再到2个卵形。
对感知边界所围成的区域进行积分,可以得到感知范围的面积,感知范围岁面积随着LOS变化的规律。
通过调节设备摆放得到较大的感知范围,
当房间有多人的时候,可以通过调节感知定向物体.
四 例子
4.1 养老院独居老人场景: 收发设备摆放在3m距离,感知范围较大.
实现场景下,跟理论基本一致,在LOS=3m的时候感知范围最大.
4.2 多目标场景
多目标的情况下如果感知范围大,则其它人活动会形成干扰。
选择收发设备距离远的场景,退化成罗西尼卵形线,一定程度上形成了抗干扰.
实验场景选择较远的Tx,Rx ,CSI信号特别好.
五 背景知识
5.1 自由空间电磁波辐射公式
5.2 卡西尼卵形线
辅助工具: 探究卡西尼卵形线 – GeoGebra
无线感知里面用了两种模型 Fresnel 模型
