直流电源和直流电子负载

首先，从电子学上来说，负载是相对电源来说的，电源是电能供给者，负载是电能的消耗者，负载就是给电源制造负担的实体，电子负载就相当于一个可调电阻。直流电子负载可以具备恒定电流、恒定电阻、恒定电压、动态负载及短路负载等工作方式。

但是直流电源，是维持电路中形成稳恒电流的装置。如干电池、蓄电池、直流发电机等。直流电源有正、负两个电极，正极的电位高，负极的电位低，当两个电极与电路连通后，能够使电路两端之间维持恒定的电位差，从而在外电路中形成由正极到负极的电流。

关于直流稳压电源的输出电流的问题

关于直流稳压电源的输出电流的问题_百度知道

问：我的理解是电源的输出电流主要是由负载决定，但是最大输出电流由电路本身的特性决定，比如说我们实验室有一个电源，是5V/3A的，就是在有负载的时候电流=5V除以负载电阻，当负载过小或者短路的时候电源就自动保护了，输出就是5V、3A这样理解对吗，谢谢。

答：理解是正确的，直流电源基本上都是有恒压CV和恒流CC输出，当输出电流低于设定值时，则切换到恒压模式；当实际输出电流需求大于设置值时，电流维持在设定值，此时实际输出电压低于设定值，是恒流模式。

线性直流电源的实际输出由负载决定，下例以一个50Ω的电阻为例。

        目标：输出一个0.1A的恒流；

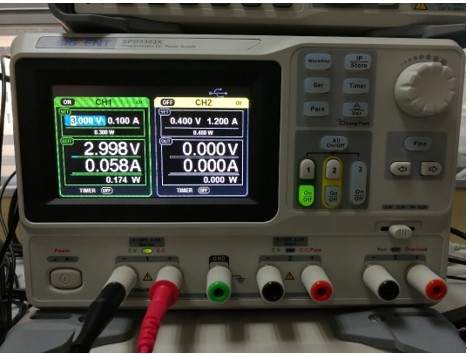

1，先把电流设置为0.1A，电压为3V，此时实际输出电压3V，电流0.058A，低于设置值0.1A，此时为恒压模式，要切换到恒流模式，需要令实际输出电压低于设定值3V，详细情况如下图所示；

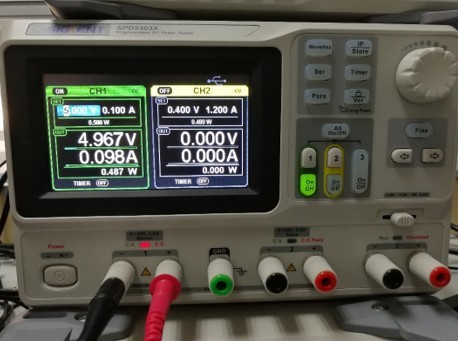

2，若输出的是一个0.1A的恒流，50Ω的负载上的电压为5V，此时调节电压值到5V，实际输出电流0.098A，电压4.965V，低于电压设置值5V，此时直流电源已切换到恒流模式，输出一个0.1A的恒流，目标值如下图所示。

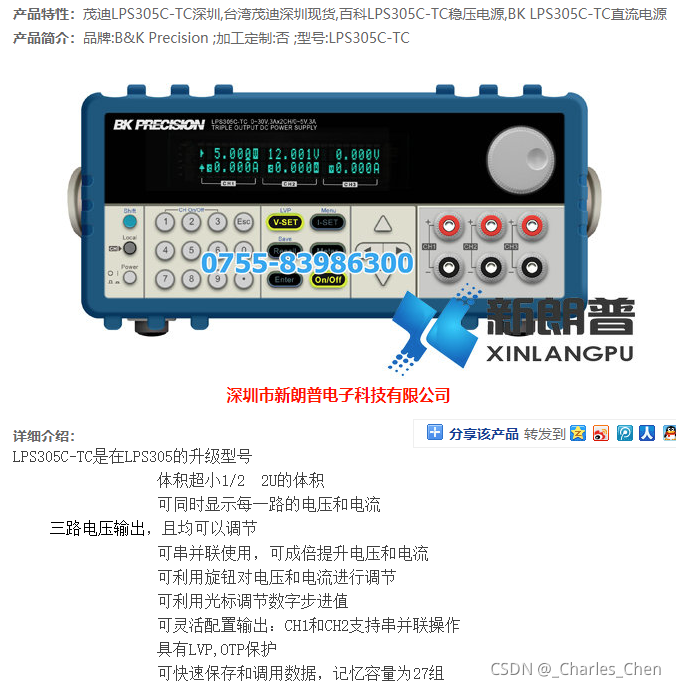

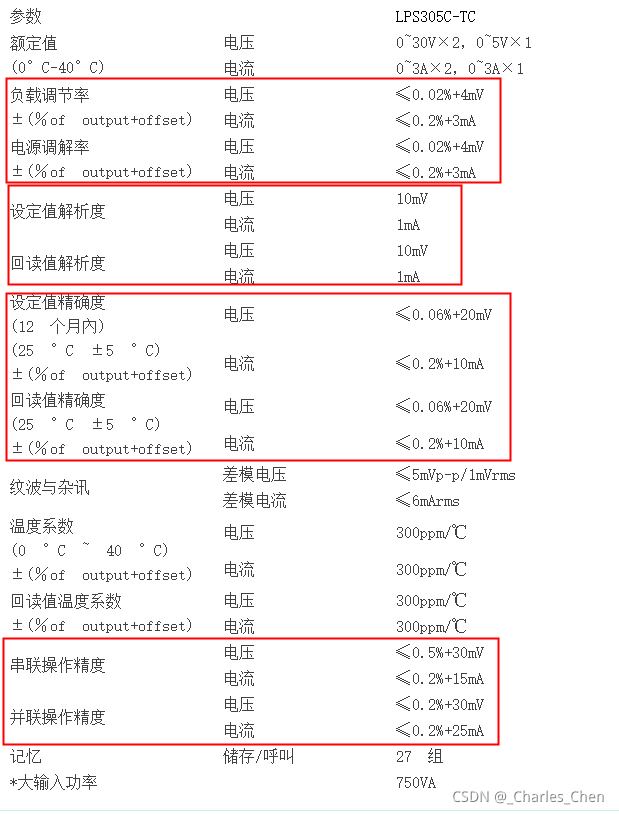

百科BK|LPS305C-TC三路直流稳压电源（原茂迪）

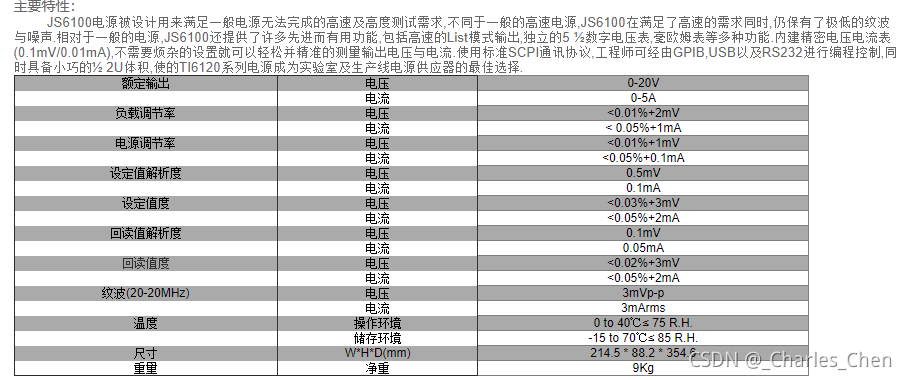

微安级电压0-20V电流0-5A解析度0.1mV/0.01mA超精度直流稳压电源

 大多数直流电源提供内置仪表测量电压和电流。这些仪表测量电源输出提供的电压和电流。由于仪表读取返回至电源的电压和电流，所以仪表测量值通常称为回读值。大多数专业电源包含了使用模数转换器的数字仪表并且这些内部仪器指标类似于数字万用表指标。电源在前面板显示仪表值并通过其远程接口（如果配置了）发送仪表值。

 负载调整率=（空载时输出电压-满载时输出电压）/（额定负载时输出电压）*100%

电源调整率=（空载时输出电压-满载时输出电压）/（空载负载时输出电压）*100%

负载调整率体现当负载电流变化时稳压电源的输出电压相应的变化情况，通常以输出电流从0变化到额定最大电流时，输出电压的变化量和最大负载时输出电压的百分比值来表示。

电源调整率体现当负载电流变化时稳压电源的输出电压相应的变化情况，通常以输出电流从0变化到额定最大电流时，输出电压的变化量和空载时输出电压的百分比值来表示。

例如某5V直流稳压电源的输出电流从0增加到最大电流1A，它的输出电压从5.00V降到了4.50V，降落值0.5V除以满载电压4.5V，得到11.1%，这就是该电源的负载调整率。

例如某5V直流稳压电源的输出电流从0增加到最大电流1A，它的输出电压从5.00V降到了4.50V，降落值0.5V除以标称输出电压5V，得到10%，这就是该电源的电源调整率。

所以通常 负载调整率>电源调整率
