先用一篇大佬写的博客扫盲一下TVS：

浅析单向tvs管和双向tvs管的对比，谁能更胜一筹_weixin_43747182的博客-CSDN博客

我也从博客和资料上查到了一些资料，一些工程师认为

1、单向用在直流，双向用在交流；

2、双向TVS相当于两个稳压管负接在一起，当任何一端有问题TVS都可以起作用,而单向的只能对电源或者对地。

这几个观点，我不评论对错，首先从TVS的防护的原理看看单向TVS有没有防护负脉冲的可能

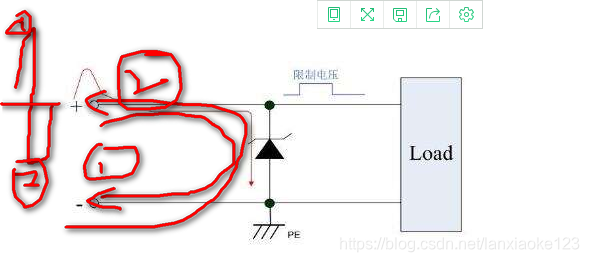

如下图，在脉冲1位正脉冲下，如图中1的方向从电源正因为TVS被击穿回到电源负，起到了保护负载的功能，然后施加一个负脉冲，由于单向TVS的正向特性（和二极管类似），直接就从负回到正端，也起到保护负载的功能。

双向TVS我就不赘述了，同样1,2两个回路都能实现。

通过上面分析，其实可以知道，单向TVS也能防负脉冲。但是对一些双向信号，比如上图中，工作的时候就需要负的交流电，那我用单向显然不合适，因为正常需要的负信号都被TVS的正向导走了。

所以我将前面两句话做一些改进

1、单向用在直流(正负脉冲都能防护)，双向用在交流；

2、双向TVS相当于两个稳压管负接在一起，当任何一端有问题TVS都可以起作用,而单向的只能对电源或者对地。

统一修改为：单向TVS用在单向信号传输中，双向用在需要传输双向信号的过程中

这样就将上面两种说法进行的改善，个人感觉更合理一些。

但是有些电路中我们也确实看到单向信号传输也可能采用双向TVS（但是具体肯定是按照EMC工程师测试出来的结果为准），我有以下猜测：

A、寄生电容考虑。TVS管的极间电容Cj也较大，且单向的比双向的大，功率越大的电容也越大，这个电容值影响的是信号线上的传输速率问题，所以你会看到有些信号线上用双向TVS，就是这个原因。

B、库存成本，物料通用性原因，部分公司可能双向TVS统一物料，拿到的价格比单向的TVS还低。

C、实际测试效果，EMC工程师实际测试出的物料防护效果决定

双向TVS管的V-I特性曲线如同两只单向TVS“背靠背”组合，其正反两个方向都具有相同的雪崩击穿特性和箝位特性

单向TVS管的正向特性与普通稳压二极管相同，反向击穿拐点处近似“直角”的硬击穿为典型的PN结雪崩。当有瞬时过压脉冲时，器件的电流急骤增加而反向电压则上升到箝位电压值，并保持在这一水平上。

双向TVS管的V-I特性曲线如同两只单向TVS“背靠背”组合，其正反两个方向都具有相同的雪崩击穿特性和箝位特性，正反两面击穿电压的对称关系为0.9≤VBR(正)/VBR (反) ≤1.1。一旦加在它两端的干扰电压超过箝位电压Vc就会立刻被抑制掉。

最后再附上这个大佬给的TVS选型，感谢这位大佬

https://blog.csdn.net/STM32F4/article/details/12571307

原文链接：https://blog.csdn.net/lanxiaoke123/article/details/90640371

TVS单向与双向的不同点

瞬态电压抑制器(TVS)是基于雪崩和被设计来处理大电流抑制的稳压二极管。单一的二极管本质上是单向的钳位设备。但是TVS器件是为了针对类似于集成电路的问题而制造的，为生产多种双向、单向、多极的保护元件提供了可能。下面一起来看看TVS管单向与双向有哪些区别。

1、单向用在直流，双向用在交流。单向tvs管保护器件仅能对正脉冲或者负脉冲进行防护（存在疑问，应该是可以对负脉冲防护），而双向tvs管保护器件一端接要保护的线路，一端接地，无论来自反向还是来自正向的ESD脉冲均被释放，更有效地保护了IC。

2、TVS管有单向与双向之分，单向TVS管的正向特性与普通稳压二极管相同，反向击穿拐点处近似“直角”的硬击穿为典型的PN结雪崩。当有瞬时过压脉冲时，器件的电流急骤增加而反向电压则上升到箝位电压值，并保持在这一水平上;双向TVS管的V-I特性曲线如同两只单向TVS“背靠背”组合，其正反两个方向都具有相同的雪崩击穿特性和箝位特性，正反两面击穿电压的对称关系为0.9≤VBR(正)/VBR (反) ≤1.1。一旦加在它两端的干扰电压超过箝位电压Vc就会立刻被抑制掉。

3、极间电容Cj，单向的比双向的大，以LRC的为例，单向的电容C有65PF，双向的只有15PF。

4、USB数据线上用的全部是双向。（推荐阅读：TVS管主要参数与选型要点）

5、电流曲线不同。单方向的TVS管的电路符号与普通的稳压管相同，其正向特性与普通二极管相同，反向特性为典型的PN结雪崩器件。双向二极管正反向都是典型的PN结雪崩器件。

tvs管单向和双向的区别 - 电子发烧友网

　瞬态抑制二极管（Transient Voltage Suppressor）简称TVS，是一种二极管形式的高效能保护器件。当tvs管的两极受到反向瞬态高能量冲击时，它能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差、箝位电压较易控制、无损坏极限、体积小等优点。 tvs管有单向与双向之分，单向tvs管的特性与稳压二极管相似。

　　TVS管工作原理：

　　器件并联于电路中，当电路正常工作时，它处于截止状态（高阻态），不影响线路正常工作，当电路出现异常过压并达到其击穿电压时，它迅速由高阻态变为低阻态，给瞬间电流提供低阻抗导通路径，同时把异常高压箝制在一个安全水平之内，从而保护被保护IC或线路；当异常过压消失，其恢复至高阻态，电路正常工作。

　　TVS允许的正向浪涌电流在TA＝250C，T＝10ms条件下，可达50～200A。双向TVS可在正反两个方向吸收瞬时大脉冲功率，并把电压钳制到预定水平，双向TVS适用于交流电路，单向TVS一般用于直流电路。可用于防雷击、防过电压、抗干扰、吸收浪涌功率等，是一种理想的保护器件。耐受能力用瓦特（W）表示。

　　TVS二极管可以很方便地与其它器件集成在一个芯片上，现有很多将EMI过滤和RFI防护等功能与TVS管集成在一起的器件，不但减少设计所采用的器件数目降低成本，而且也避免PCB板上布线时易诱发的伴生自感。

　　从而确保后面的电路元件免受瞬态高能量的冲击而损坏。 TVS的反应速度绝对比RC回路快的多，抑制反向的用单向TVS，有交流的用双向TVS。

　　Tvs单/双向区别：

　　1. 单向用在直流。双向用在交流；

　　2. 单向TVS管的特性与稳压二极管相似，双向TVS管的特性相当于两个稳压二极管反向串联；

　　3. 极间电容Cj单向的比双向的大。以LRC的为例，单向的电容C有65PF，双向的只有15PF;

　　4. USB数据线上全部用的双向；

　　5. 电流曲线不同。单方向的TVS管的电路符号与普通的稳压管相同，其正向特性与普通二极管相同，反向特性为典型的PN结雪崩器件。双向二极管正反向都是典型的PN结雪崩器件。

　　区分TVS管的单双向方法：

　　1、看型号

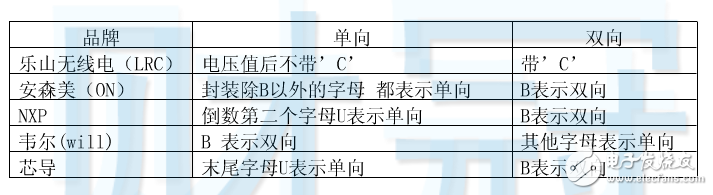

　　单从型号表面我们就可以判断，虽然不同品牌命名方式不同，但都有规律，列如下图二是SMAJ系列TVS管规格书，第一列是单向，第二列是双向，明显看出双向的比单向的多了字母C。

tvs管单向和双向的区别

　　2、看规格书

　　双向为双向导通

tvs管单向和双向的区别

　　单向为单向导通

tvs管单向和双向的区别

　　3、万用表测

　　测量二极管的档位，单向一边通，双向2边都有电压；

　　测直流，双向对称，单向只有反向是雪崩击穿特性，一般1mA下测。

TVS参数详解

TVS（Transient Voltage Suppression）即瞬态电压抑制二极管，常见的保护电路器件。TVS是采用半导体工艺制成的具有单个PN结或多个PN结集成的器件。

TVS 反向并联在电路中，当电路正常工作时，处于高阻状态截止可以理解为开路。当电路异常超过击穿电压时，TVS迅速由高阻状态变为低电阻状态，泄放由异常过电压导致的瞬时过电流到地，同时把异常过电压钳制在后级电路可承受的安全水平之内，从而保护后级电路免遭异常过电压的损坏。当异常过电压消失后，TVS 阻值又恢复为高阻态。

在这里插入图片描述

TVS 有单向与双向之分，单向TVS 一般应用于直流供电电路，双向TVS 应用于电压交变的电路。

单向TVS (Unidirectional TVS)

在这里插入图片描述
对应的V-I曲线为：

在这里插入图片描述

对于单向TVS，当有负半周的电压时，相当于二极管正常导通钳位电压大概在0.7V。当然负半周电压超过耐压值会将TVS烧毁。

双向TVS (Bidirectional TVS)

在这里插入图片描述
对应的V-I曲线为：

在这里插入图片描述

参数

最高工作电压 V W M V_{WM} VWM

正常工作时，TVS 应该是不工作的，所以 V W M V_{WM} VWM应大于线路上最高工作电压。这样才能保证TVS 在电路正常工作下不会影响电路工作。但也不能选的太高，如果太高，钳位电压也会较高，所以在选择 V W M V_{WM} VWM 时，要综合考虑被保护电路的工作电压及后级电路的承受能力。

击穿电压 V B R V_{BR} VBR

击穿电压是指在V-I 特性曲线上，在规定的脉冲直流电流 IR或接近发生雪崩的电流条件下测得 TVS两端的电压。对于低压TVS，由于漏电流较大，所以测试电流选取的IR较大，如SMAJ5.0A，测试电流IR 选取10mA。使用脉冲恒流源对TVS 施加IR大小的电流时，读出TVS 两端的电压则为击穿电压。电流施加时间应不超过400ms，以免造成TVS 受热损坏。 V B R M I N V_{BR_{MIN}} VBRMIN和 V B R M A X V_{BR_{MAX}} VBRMAX是TVS 击穿电压的一个偏差，一般TVS 为±5%的偏差。

钳位电压 V C V_{C} VC,峰值脉冲电流 I P P I_{PP} IPP

I P P I_{PP} IPP：峰值脉冲电流，给定脉冲电流波形的峰值。TVS 一般选用10/1000μs 电流波形，如下图所示。
V C V_{C} VC：钳位电压，施加规定波形的峰值脉冲电流 I P P I_{PP} IPP 时，TVS 两端测得的峰值电压。TVS 钳位电压应小于后级被保护电路最大可承受的瞬态安全电压。

I P P I_{PP} IPP 及 V C V_{C} VC是衡量TVS 在电路保护中抵抗浪涌脉冲电流及限制电压能力的参数，这两个参数是相互联系的。对于TVS 在防雷保护电路中的钳位特性，可以参考 V C V_{C} VC 这个参数，对于同一型号TVS，在相同 I P P I_{PP} IPP下的 V C V_{C} VC 越小，说明TVS 的钳位特性越好。TVS 的耐脉冲电流冲击能力可以参考 I P P I_{PP} IPP，同型号的TVS， I P P I_{PP} IPP 越大，耐脉冲电流冲击能力越强。

在这里插入图片描述
