电化学工作站

1、电化学工作站基础知识四问 - 分析行业新闻

电化学工作站基础知识四问

电化学工作站 （Electrochemical workstation） 是电化学测量系统的简称，是电化学研究和教学常用的测量设备。将这种测量系统组成一台整机，内含快速数字信号发生器、高速数据采集系统、电位电流信号滤波器、多级信号增益、IR降补偿电路以及恒电位仪、恒电流仪。可直接用于超微电极上的稳态电流测量。

1、在 电化学工作站 中输入的电位是电位吗

在电化学工作站软件中，首先要选择合适的电化学技术。然后在该技术的参数窗口中设定参数。输入的数值不是电压，应该称为电位。这个电位数值指的是相对于参比电极电位的工作电极电位。

2、.实验当中，参比电极的作用是什么?

我们知道，在对电位的定义上，没有电位，只有相对电位。我们平时所说的电极电位都是相对于某一个比较稳定的参比电极而言的，常用的参比电极为饱和甘汞电极、Ag/AgCl电极等（参比电极的选择要看溶液体系如是酸性还是碱性）。而所有的电位数值都是相对于氢离子的电位值，规定在标准情况下，氢离子的电位为0. 作为参比电极，很重要的一点就是电位必须在一个相对宽的范围内，保持稳定。参比电极的作用就是给工作电极设一个零点，好让我们知道工作电极的电位值是相对于哪个零点而言的，这样的数值才有意义。

3、在循环伏安测试中，扫描速度对什么有影响？

扫描速率对峰电位不会有影响，因为是循环伏安法，溶液中各组分的浓度基本不变（根据能斯特方程，电极电位也不会变）。但是扫描速率快时会对峰电流强度有影响。

4、 电化学工作站 扫描电位的范围是怎么确定的？

研究电极的理论平衡电位大约落在扫描范围的中间。

2、电化学工作站的本质和性能决定因素 - 分析行业新闻

电化学工作站的本质和性能决定因素

电化学工作站是电化学测量系统的简称，是电化学研究和教学常用的测量设备,其主要有2大类，单通道工作站和多通道工作站，应用于生物技术、物质的定性定量分析等，电化学工作站是集电化学分析方法于一体的电化学通用仪器，能完成线性伏安、循环伏安、阶梯伏安、脉冲伏安、方波伏安等电化学分析方法，还可以完成恒电位极化、恒电流极化，电位、电流、电量阶跃和塔菲尔图、交流阻抗等多项电化学测试功能。

电化学工作站的本质是用于控制和监测电化学池电流和电位以及其它电化学参数变化的仪器装置。电化学工作站将恒电位仪、电流仪和电化学交流阻抗分析仪有机的结合，既可以做三种基本功能的常规试验，也可以做基于这三种基本功能的程式化试验。在试验中，电化学工作站既能检测电池电压、电流、容量等基本参数，又能检测体现电池反应机理的交流阻抗参数，从而完成对多种状态下电池参数的跟踪和分析。支持进行全面的电化学技术测试；电化学工作站配备功能强大、应用方便的电化学软件，是一款在现今市场上性价比的电化学工作站。

电化学工作站的性能在很大程度上取决于碳材料的性质，其中，电极材料的表面积、粒径分布、电导率、电化学稳定性等因素都能影响电容器的性能。目前研究认为能应用于电化学电容器的碳材料有活性碳粉末、纳米碳纤维、碳气溶胶等。超级电容器双电层原理中的离子吸附贮电过程对热敏感，吸附反应是一个吸热过程。当温度升高时，离子活性增加，不利于稳定吸附反应的发生，同等面积上吸附的电荷量减少，容量降低；当温度降低时，有利于吸附过程发生，同等面积上吸附的电荷量增加，容量增加。电化学工作站中固体电极以及溶液离子的性质、界面电荷及其分布情况，对双电层都有很大的影响．对于固体炭电极材料的结构和性质，已有较多研究．但与界面电荷及分布密切相关的电解液离子对双电层电容的影响则研究甚少．水相体系双电层电容器常采用酸、碱溶液作电解液，但由于在酸、碱液中受到不可逆副反应的影响，以及可能有准电容的形成。

3、电化学工作站中的恒电位仪基本原理 分析测试百科网wiki版

电化学工作站中的恒电位仪基本原理

发布时间：2020-02-01 11:45 原文链接： 电化学工作站中的恒电位仪基本原理

概述

恒电位仪是用于控制同一电解池中，工作电极和参比电极之间电位差的电子设备，是通过辅助电极或对电极，向电解池中引入电流来实现的。

在几乎所有应用当中，恒电位仪都是在测量工作电极和辅助电极之间的电流。即控制电位，测量电流。

前提

此应用报告需要熟悉电子方面的专业术语，如电位、电流、电阻、电容等。如果感觉这方面有所欠缺，建议您先复习一下电子学或物理学基本知识。

电极

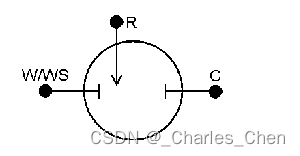

恒电位仪要求下图所示的三电极电解池。 W/WS表示工作电极或工作+传感电极，R代表参比电极，C代表辅助电极

工作电极

在控制工作电极电位的条件下，测量通过工作电极的电流。对于许多物理电化学实验，工作电极都采用惰性材料，如金、铂、玻碳等。这时，工作电极表面可以看作是电化学反应发生的场所。

在腐蚀实验中，工作电极就是腐蚀金属样品。一般来讲，工作电极并非被研究金属材料的全部结构，而只需使用一小片，这一点与腐蚀挂片法类似。工作电极可以是裸金属或者带涂层或镀膜的金属。

对电池而言，恒电位仪直接与电池的正负极连接。

参比电极

参比电极用于测量工作电极电位，合格的参比电极在没有电流通过的情况下，应该具有恒定的电位。

实验室zui常见的的参比电极有饱和甘汞电极（SCE）和银-氯化银电极(Ag/AgCl)。在某些情况下，常常使用与工作电极一致的一小片材料用作参比电极，称为“准参比”。

银-氯化银电极(Ag/AgCl)

对电极（辅助电极）

对电极或辅助电极是构成电解池回路的导体。

实验室电解池中的对电极一般都是惰性导体，如铂或石墨。在某些情况下，与工作电极材料一致。通过工作电极流入溶液的电流，通过对电极再流出溶液。

电极浸没在电解液（导电溶液）中，所有电极、溶液、盛放溶液的容器统称为电解池。

原理图

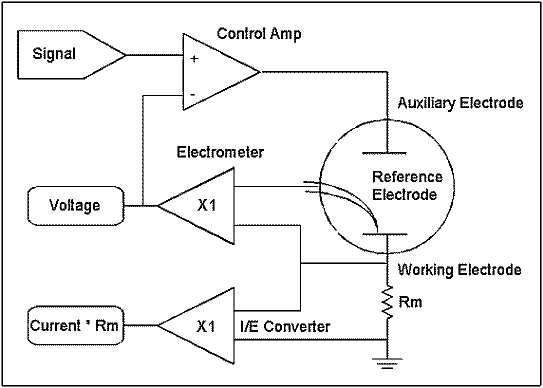

Gamry恒电位仪简化原理图如下：

电路主要包含四大部分，我们将逐一讨论。如果不熟悉电子学知识，别担心，您仍可以从下列描述中了解到很多信息。

在原理图中，放大器上标有“X1”表示是单位增益差分放大器，该回路的输出电压等于两个输入端的电位差。

标有“Voltage”和“Current * Rm”的部分表示发送到模-数转换器的电压和电流信号，这些模拟信号将被转换成数字信号。

静电计（Electrometer）

静电计回路用于测量工作电极和参比电极之间的电压，其输出值具有两方面的作用：一是作为恒电位仪回路的反馈信号；二是需要提供电解池电压的时候，给出测量值。

理想的静电计输入电流应为零，并具有无穷大输入阻抗。通过参比电极的电流将会改变其电位，影响参比电极电位稳定性，但实际上，所有现代静电计输入电流都无限接近零，所以这个影响基本可以忽略。

带宽和输入电容是静电计的两个重要特性。

静电计带宽描述的是低阻抗条件下，该静电计能够测量的交流频率。静电计带宽必须高于恒电位仪中所有其它电子元件带宽。

静电计输入电容及参比电极电阻构成了一个RC过滤器。如果这个过滤器时间常数太大，将会限制静电计的有效带宽，造成系统不稳定。较小的输入电容将有利于仪器稳定运行，并更加耐受高阻抗参比电极。

电流/电压转换器（I/E Converter）

简化原理图中的电流/电压转换器用于测量通过电解池的电流，它强制使电流通过一个电流测量电阻Rm，依据电阻两端电位下降值，来计算通过的电流大小，即电解池电流。

对于有些实验，电流值改变并不大。然而，另外有些如腐蚀实验，电流变化经常达到七个数量级。你不能在如此大范围内，用同一个电阻来测电流值，因此，电流/电压转换器回路中引入了多个电阻，并使用电脑自动控制，选择相应的电阻来测量电流。"I/E autoranging"运算法则常用于电阻值的选择。

电流/电压转换器的带宽主要依赖于转换器的灵敏度。测量小电流需要大电阻。转换器电阻Rm与杂散电容形成了RC过滤器，限制了电流/电压转换器的带宽。没有恒电位仪能在100kHz频率下准确测量10nA的电流，因为在这个电流范围的带宽太低，这一点在电化学阻抗测量中尤为重要。

控制放大器(Control Amp)

控制放大器是一种伺服放大器。它会比较测量电位与设定电位的差值，驱动电流在电解池中流动，强制使工作电极电位符合设定值。

请注意，测量电位输入到控制放大器的反相输入端。测量电位正向的波动将引起控制放大器的反相输出。这个反相输出使zui初的正向波动减弱。这种控制方式成为负反馈。

通常条件下，电解池电压等于信号源的电压。

控制放大器输出能力有限，以Gamry生产的Series G 300恒电位仪为例，控制放大器输出不超过20V或者300mA。

信号(Signal)

信号电路是受电脑控制的电压源，一般由数-模转换器（D/A）输出信号，该转换器可以将电脑产生的数字信号转换成电压信号。

通过电脑选择合适的数字阵列，信号电路可以输出恒定的电位、线性变化的电位，以及正弦波。

当数-模转换器用来发生如正弦波或线性变化的波形时，实际得到是模拟波形的等效近似波形，包含微小的电位阶跃，阶跃电位的大小是由数-模转换器的分辨率和转换速率决定的。

恒电流仪及零电阻电流计（ZRA）

Gamry恒电位仪也可以作为恒电流仪，或者零电阻电流计（ZRA）进行工作。

当简化原理图中的反馈电路从电解池电压切换到电流信号时，恒电位仪就变成了恒电流仪。仪器控制的不再是电压，而是电流。静电计输出同样可以用于测量电解池电压。

零电阻电流计（ZRA）可以强制使两个电极之间的电位差为零，同时测量电极之间流过的电流。这常常用于研究电化学腐蚀现象和测量电化学噪声。

4、电化学工作站作为分析法的载体有哪些强大应用 - 分析行业新闻

电化学工作站作为分析法的载体有哪些强大应用

在物理化学的众多分支中，电化学是*以大工业为基础的学科。应用电化学原理发展起来的各种电化学分析法已成为实验室和工业监控的不可缺少的手段。而电化学工作站则是分析法的载体。电化学工作站是集电化学分析方法于一体的电化学通用仪器，该仪器能完成多种电化学测试功能。电化学工作站广泛用于电极过程动力学、化学电源、金属的腐蚀与防护、电镀、电解等多种电化学过程或性能的测试及阻抗测试。现如今电化学工作站已在防腐、材料研究、生物、环境保护、电镀等领域有着重要用途。

　电化学工作站在电池检测中占有重要地位，它将恒电位仪、恒电流仪和电化学交流阻抗分析仪有机地结合，既可以做三种基本功能的常规试验，也可以做基于这三种基本功能的程式化试验。在试验中，既能检测电池电压、电流、容量等基本参数，又能检测体现电池反应机理的交流阻抗参数，从而完成对多种状态下电池参数的跟踪和分析。

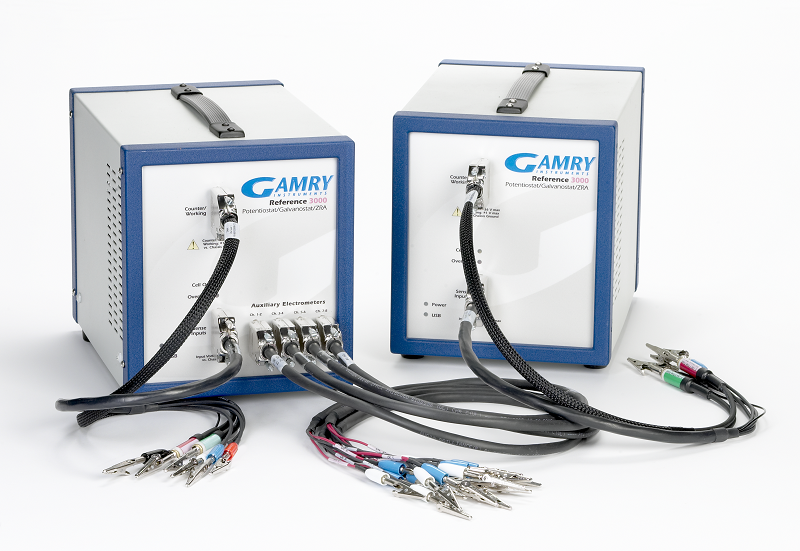

　电化学工作站主机包括恒电位仪/恒电流仪和频率发生器及分析仪。硬件结构上为一体化设计，支持高频率高输入阻抗测试，具有强大的扩展能力。软件控制界面友好，功能强大，能满足绝大多数电化学研究需要。主要应用于化学与物理电源、功能材料、腐蚀与防护、电化学沉积、电化学分析及教学。

　标准配置的Studio软件支持电化学研究、腐蚀等各类实验应用。
1、 腐蚀：标准配置多种腐蚀分析方法，如：线性极化电阻（LPR）、Tafel（塔菲尔）、电化学噪声以及各类极化实验。
2、 伏安技术：支持各类波形的扫描、阶跃、脉冲等电化学测试技术
3、 阻抗：可用于任何体系的电化学阻抗测试技术
4、 辅助功能：如实验延迟，序列实验，外部信号输入输出等。

5、RST5000电化学工作站原理图 - 百度文库

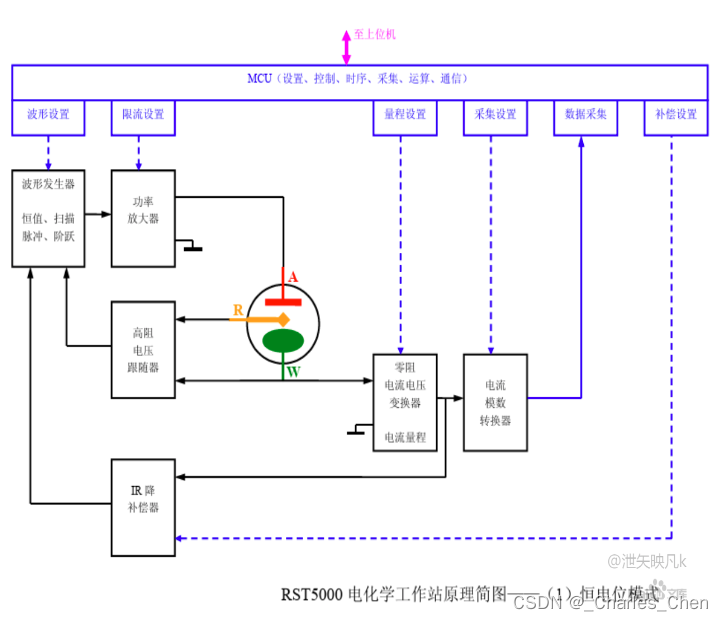

 恒电位模式

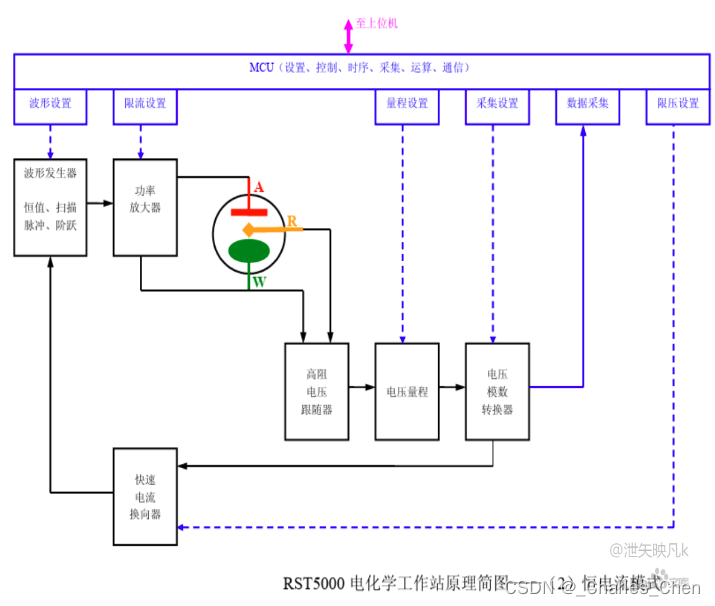

恒流模式

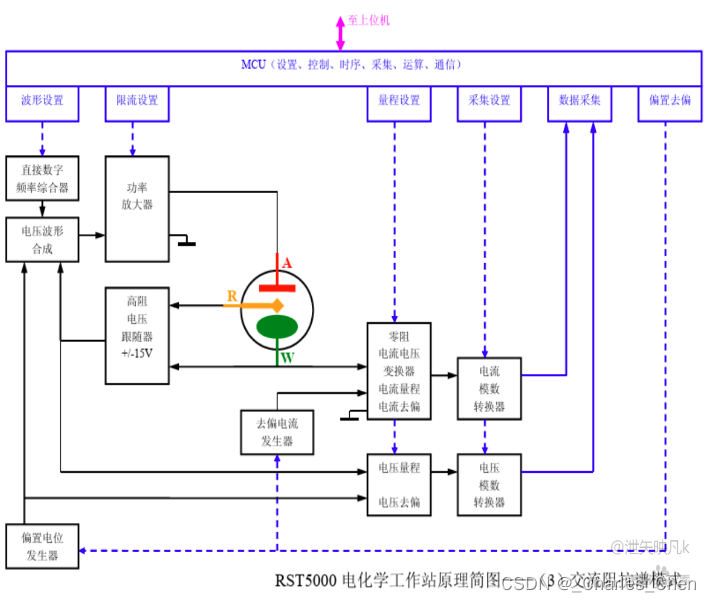

交流阻抗谱模式

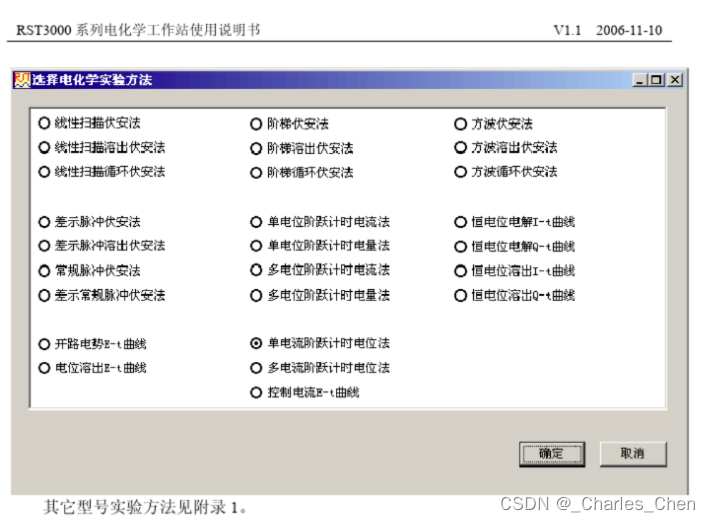

 6、RST3000系列电化学工作站使用说明书pdf - 百度文库



 7、电化学工作站 交流阻抗处理软件
