3.5mm 音频接口类型说明（3极和4极）耳机接口

 3.5mm 音频接口类型说明

【背景描述】

        有的时候我们将非原配的耳机插入手机或电脑，发现音质非常差或只有某部分音频，大多是因为耳机与设备的音频接口类型不同导致的。

【接口类型】

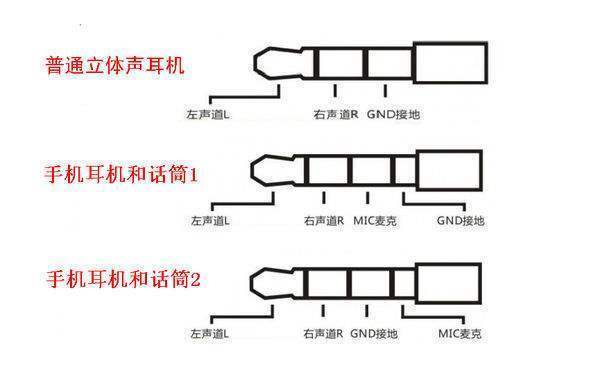

        现在常见的耳机接口都是 3.5mm 音频接口，分为 3-pole（3节） 和 4-pole（4节） 两类，而 4-pole 中又分 Standard 和 OMTP 两种型号。这是美国人的叫法，国内一般把 OMTP 称为国标，而把称 Standard 为 CTIA 或美标。一般来说，美标（CTIA）Standard 型号的耳机插头上的塑料环是白色的，而 国标OMTP 型号插头上的塑料环是黑色。见下图：

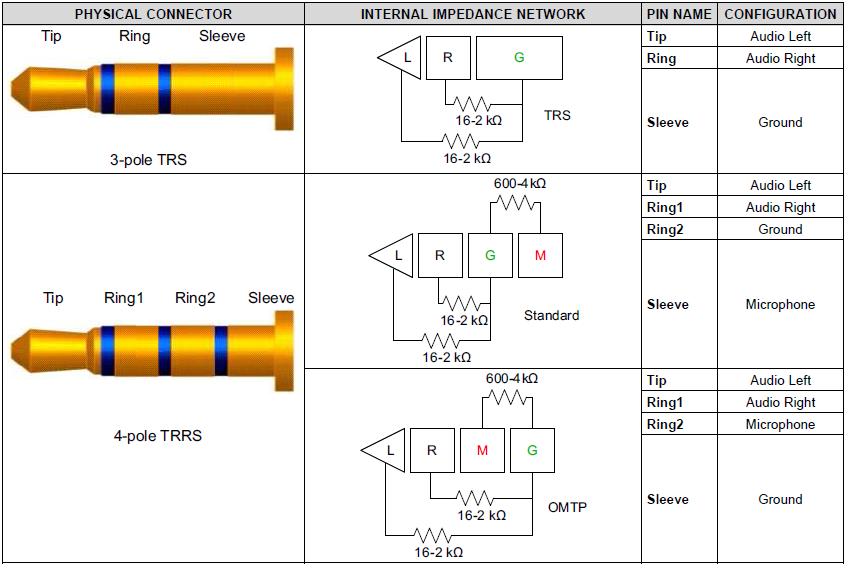

        其中，3-pole 的接口，顾名思义在插头上只有 3 个触点，从尖端到根部依次是左声道、右声道、电源地，所以这种接头的耳机不支持麦克风。而 4-pole 的接口支持麦克风，但从上图可以清晰地看出，Standard 型号和 OMTP 型号的插头，其麦克风触点与电源地触点的位置正好相反。这就是为什么当我们将 OMTP 插头耳机插入 Standard 接口时，声音听起来不正常，但按下耳机上的通话按键时却又好了。



        不过，现在有的电子设备在设计时，电路中加入了耳机类型检测芯片，如 ts3a227e，可以自动检测耳机接口类型。在这样的设备上，以上 3 种耳机都可以正常使用。如果你的设备没有这个功能，那还是乖乖地换一副耳机吧。

原文链接：https://blog.csdn.net/Qidi_Huang/article/details/51969396

3.5MM音频线三节,四节的有什么区别？

1、设备不同：

常规三节插头，对应线路，左声道+，右声道+，地-，耳机主要用于版听歌，没有线控麦权；

四节插头，主要用于带线控或麦克风的耳机，对应线路，左声道+，右声道+，地-，麦克风+，耳机可以听歌，也可以使用线控或麦克风

四节插头，也可以对应某些hifi播放器，做平衡接口，对应线路，左声道+，左声道-，右声道+，右声道-，把左右声道负极独立分离出来，不像前两种是共地的；不同品牌的hifi播放器，对应的四节插头定义不同。

2、接口不同：

最后两个的MIC和地线的位置不同，这也就导致了错位，然后在听音乐时就像在听卡拉OK伴奏一样，只有音乐没有人声，只有按住接听键才正常。美标的中间三节隔离绝缘圈，一般是都是白色的。而国标为了有所分别，一般是都是黑色的。

3、兼容不同：

四段式功能差异，分成了两大阵营——N版和i版。

N版耳机从左到右依次是左声道、右声道、麦克风和接地线。

i版耳机从左到右依次是左声道、右声道、接地线和麦克风

i和n是什么意思：

1. i=iPhone（代指美标），i一般是适配外国制造的手机用的。

2. N=NOKIA（代指欧标）,n一般是适配国内制造的手机用的。

手机耳机（耳麦）插头为四段式结构。虽然同样是3.5mm的标准，但因其接口标准不同，四段功能差异，分成了泾渭分明的两大阵营——N版耳机和i版耳机。

N版耳机从左到右依次是左声道、右声道、麦克风和接地线。N版耳机适用于NOKIA、MOTO、OPPO、BBK等品牌的手机。

i版耳机从左到右依次是左声道、右声道、接地线和麦克风。i版耳机适用于iphone、HTC、三星、小米、魅族等品牌的手机。从其构造可知，i版耳机还适用PC、MP3等数码设备。

从其构造可知，i版耳机适用PC、MP3等数码设备。这两套标准互不兼容，但又各自占据庞大的用户群体，由此就产生了N版耳机和i版耳机市场。
