Cadence中如何创建晶振模型

首先，晶振模型的等效电路图如下图所示：

其中C1，L1，和R1组成的LC振荡器是晶振的fundamental mode，C10，L10，R10组成的LC振荡器是晶振的overtone mode，如果只仿真基频，可以把C10，L10，R10部分直接去掉。

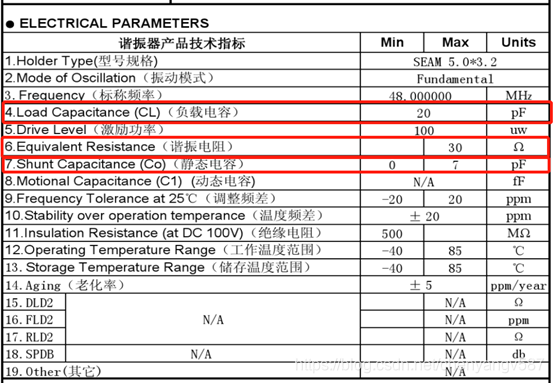

C0为Shunt Capacitance，在晶振的数据手册上可以看到，比如在立创商城搜索某个48M晶振，其值如下截图所示：

如上图所示，可以查到C0的值，同时在上图中也可以查到ESR电阻R1的取值，以及负载电容的取值（上图未显示负载电容，实际上是存在负载电容的，挂在晶振输入输出各一个。

接下来只剩下两个值C1和L1，两者和震荡频率之间的关系为：

如果晶振手册里面没有规定C1值，则可自己确认，然后根据频率计算出L1即可。

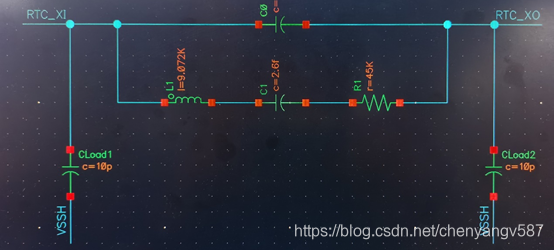

下图为实际在cadence中建立的晶振模型

注：仿真时最好加上一个比振荡频率高很多的噪声进行仿真，防止晶振和电路进入中间态。并且起振需要一定的时间，可以把仿真时间设置长一些。
