概述
Trace窗口是做总线分析时最常用的窗口，主要用于记录总线测量时的各种活动，如：
- 报文收发
- 系统变量和环境变量
- 错误帧
- 诊断服务
Trace窗口提供了多种功能用于在线和离线分析总线,如：
- 报文解析、过滤、统计
- 丰富的内容搜索功能
- 列分类和排序功能
- log导入、导出功能
打开或新建Trace窗口的两种方式

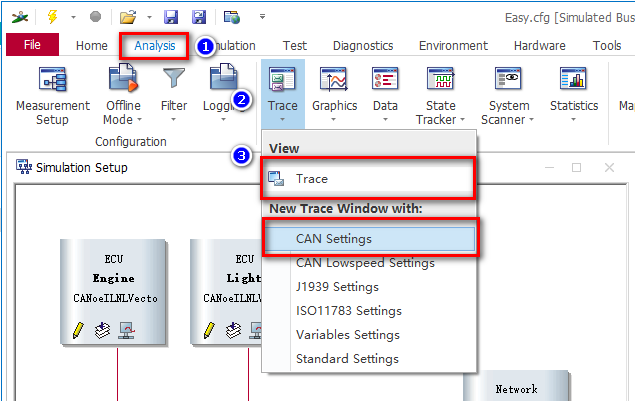

- 从主菜单Trace栏
打开 ： Analysis -> Trace -> View
新建 ： Analysis -> Trace -> New Trace Window With

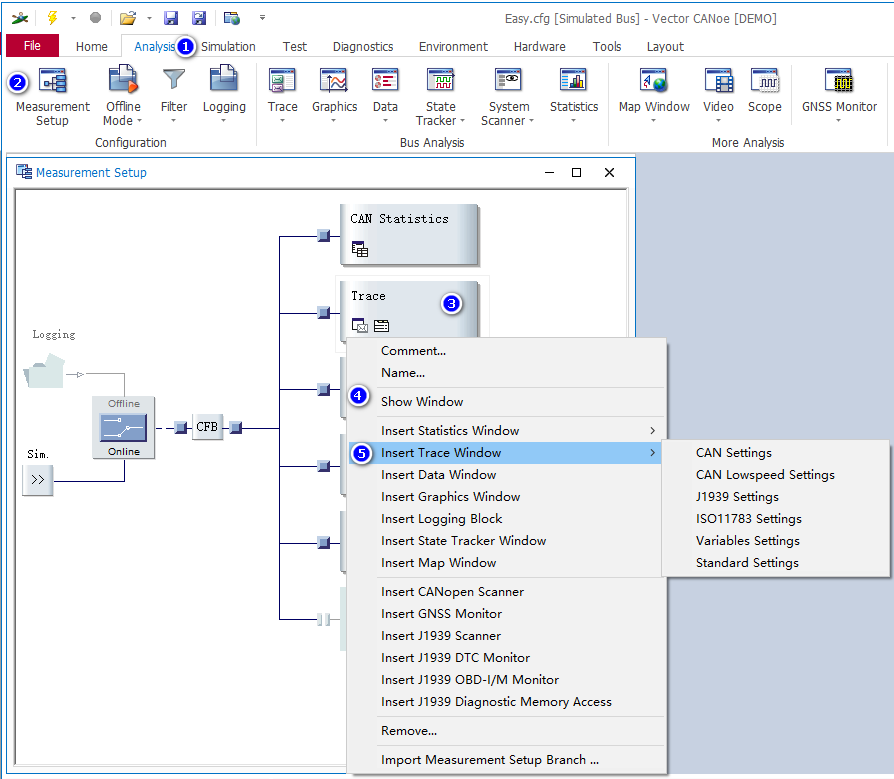

- 从主菜单measurement setup
打开 ：双击Trace模块或在Trace模块上右键选择Show Window
新建 ：在Trace模块右键选择Insert Trace Window
Trace窗口的两种显示模式
Trace包括固定格式显示模式和按时间顺序显示模式
可以通过Toggle display mode按钮切换显示模式
- 固定格式显示：相同ID报文在同一行
