Graphics窗口介绍

Graphics窗口一般配合DBC使用。

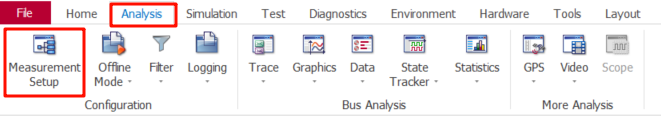

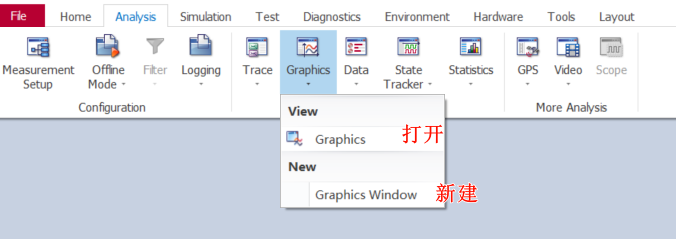

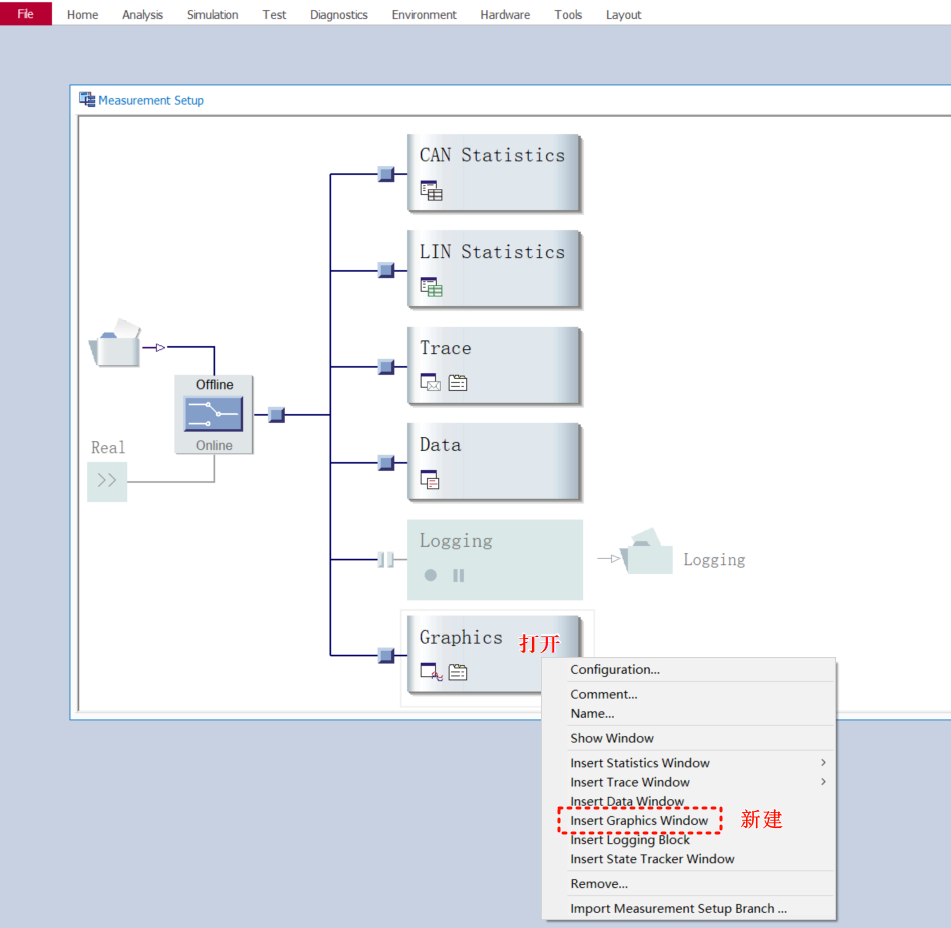

1. 打开Graphics窗口方式

Graphics打开方式有两种。

  • 在这里插入图片描述
  • 在这里插入图片描述

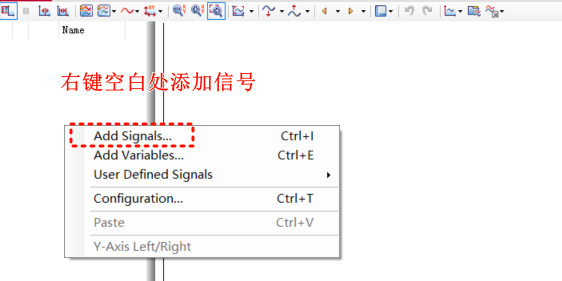

2. 添加信号

在这里插入图片描述

在这里插入图片描述

添加后需要刷新下数据
在这里插入图片描述

3. 测量光标

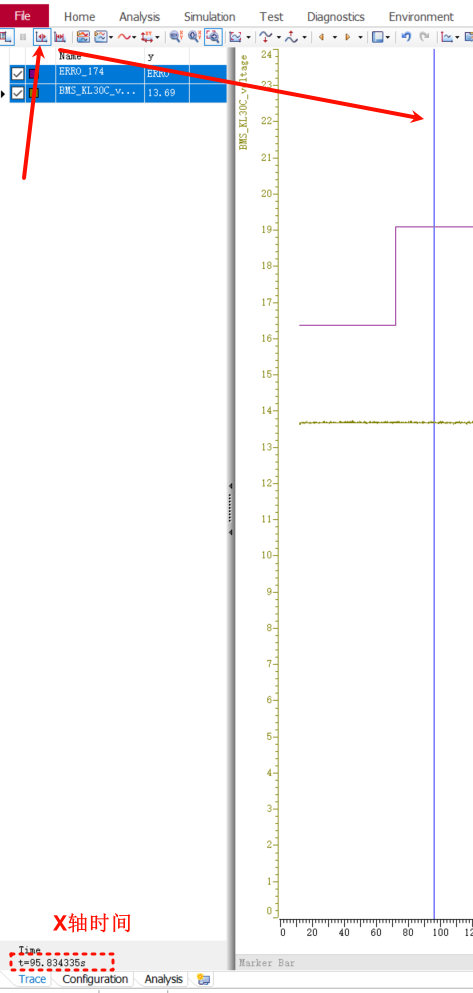

3.1 单个光标

在这里插入图片描述

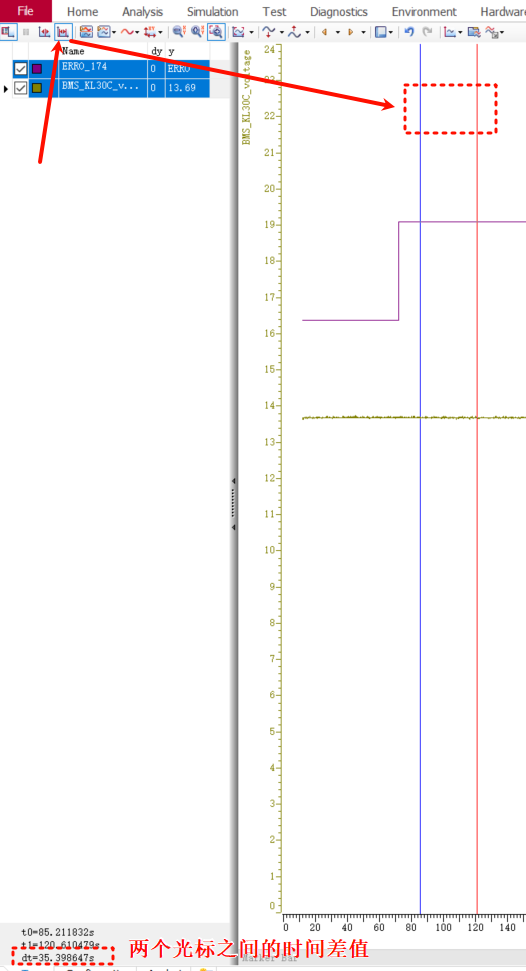

3.2 多个光标

在这里插入图片描述

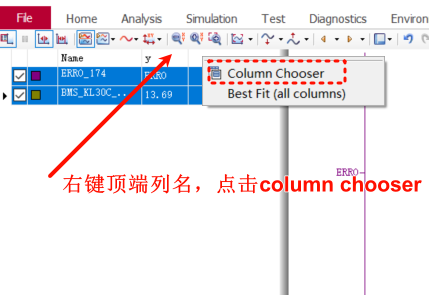

3.3 添加最大值、最小值列

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

3.4 显示采样点

在这里插入图片描述

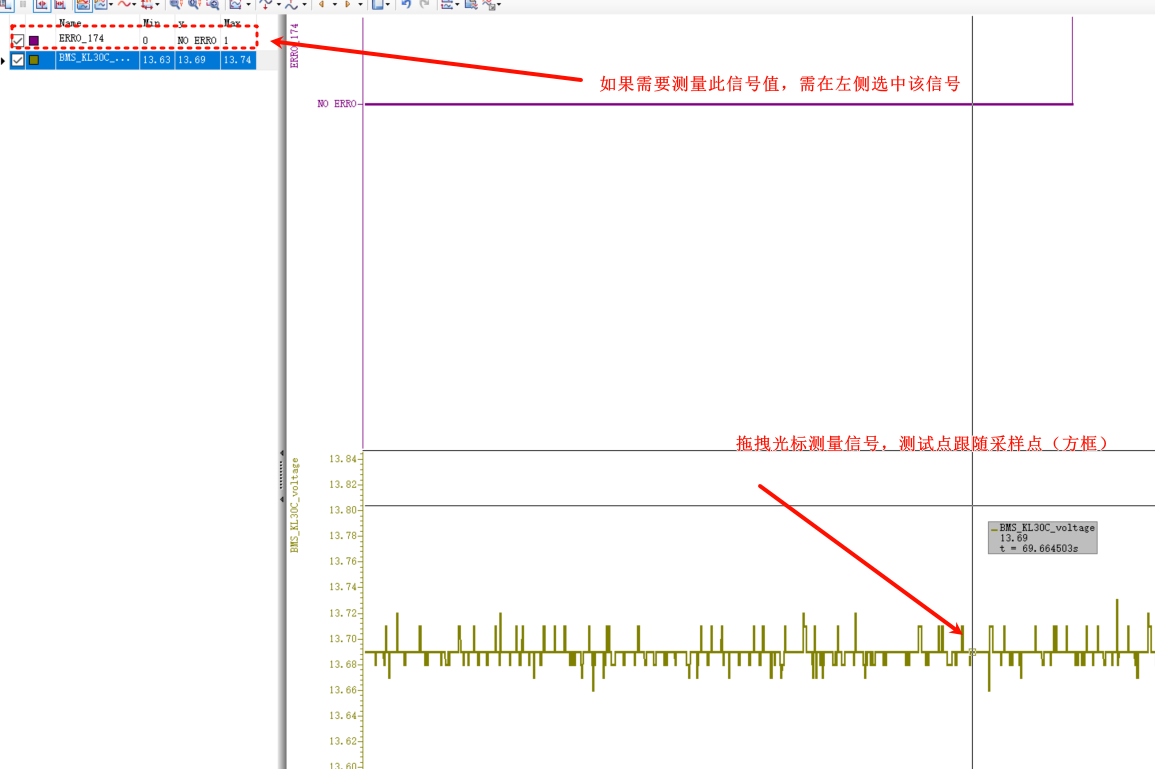

3.5 测量时跟随采样点

在这里插入图片描述

4. 图形加粗

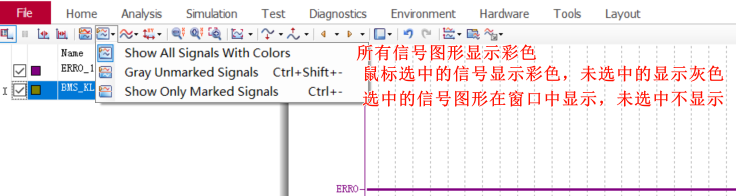

5. 图形显示模式

在这里插入图片描述

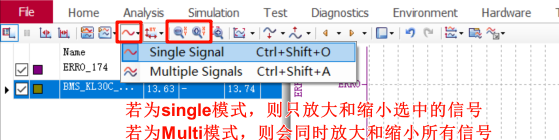

6. 模式的选择+图形的放大缩小

在这里插入图片描述

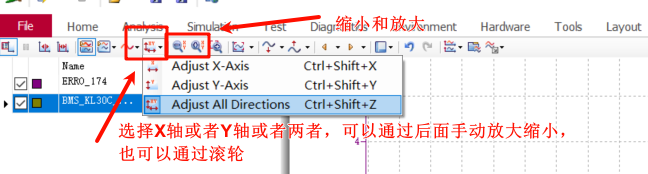

7. X/Y轴调节+图形的放大缩小

在这里插入图片描述

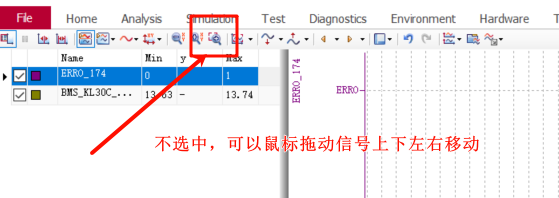

8. 启用/停用拖动缩放模式

在这里插入图片描述

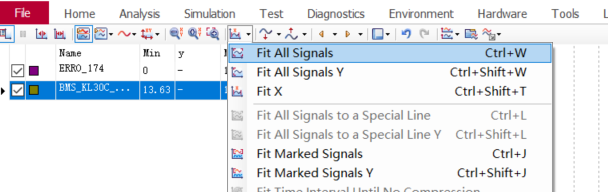

9. 图形的自适应

多次调节图像之后，想要一键复原，可选择自适应来调节

在这里插入图片描述

10. 调整信号位置

在这里插入图片描述

11. 信号窗位置

在这里插入图片描述

12. Y轴显示方式

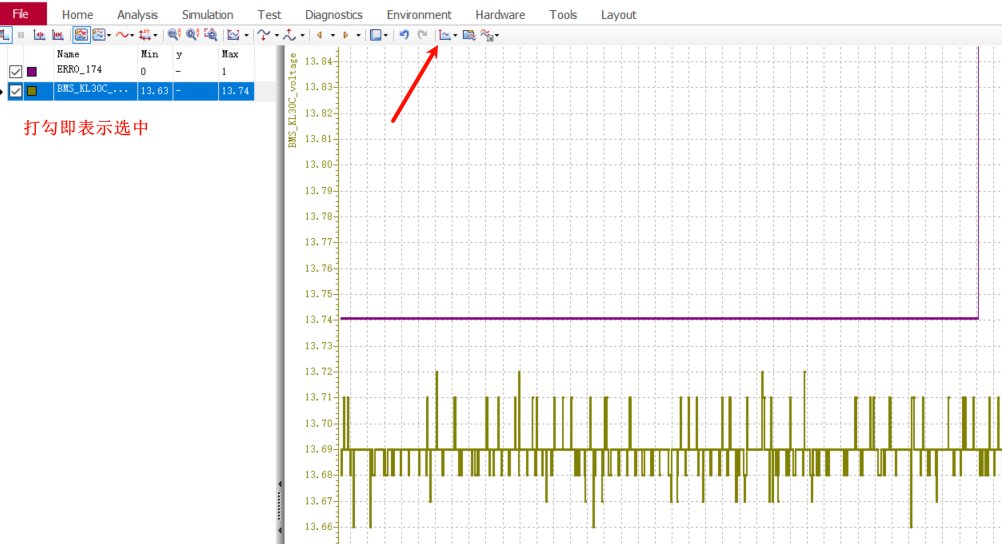

12. 1 Show Y-Axis of Selected Signal（选中的信号在一个Y轴显示）

在这里插入图片描述

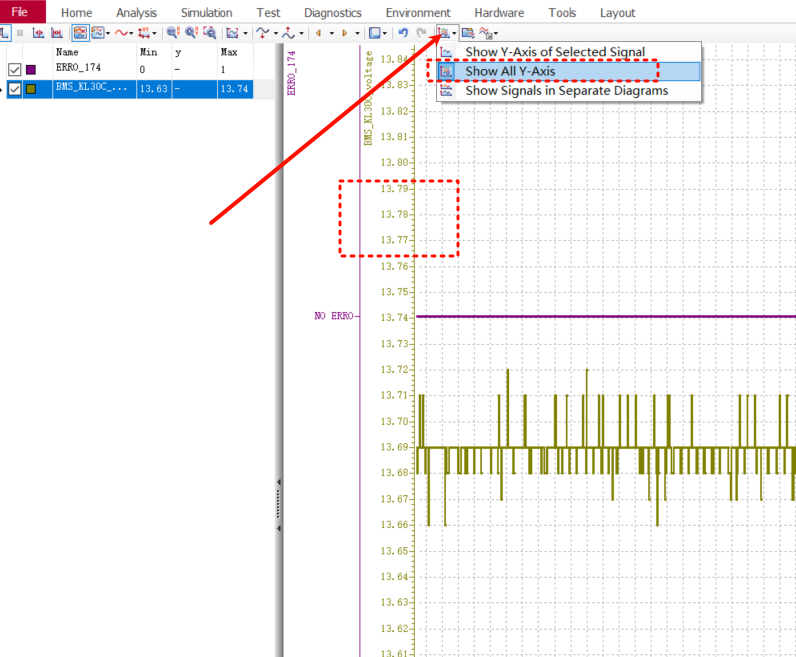

12. 2 Show All Y-Axis（不同变量不共用一个Y轴）

在这里插入图片描述

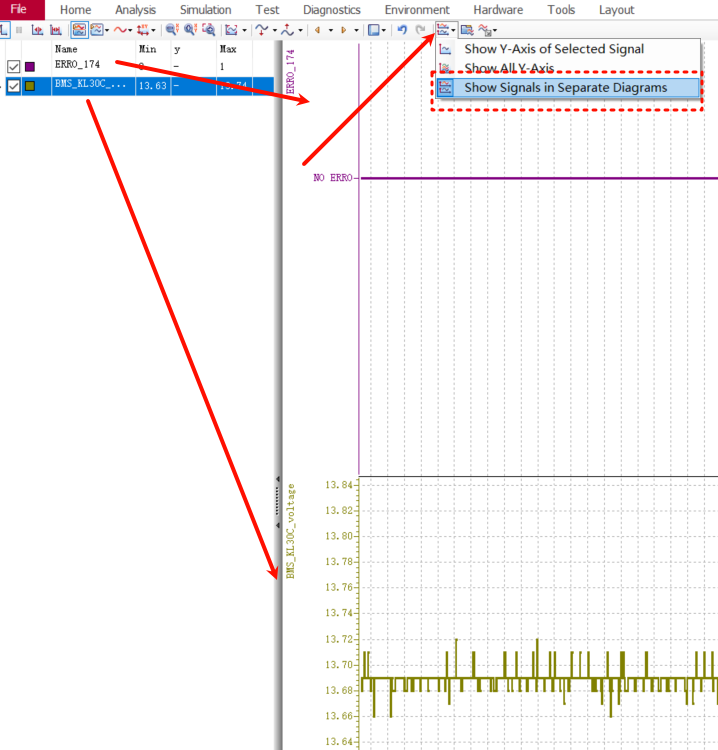

12. 3 Show Signals in Separate Diagrams（分栏显示）

在这里插入图片描述

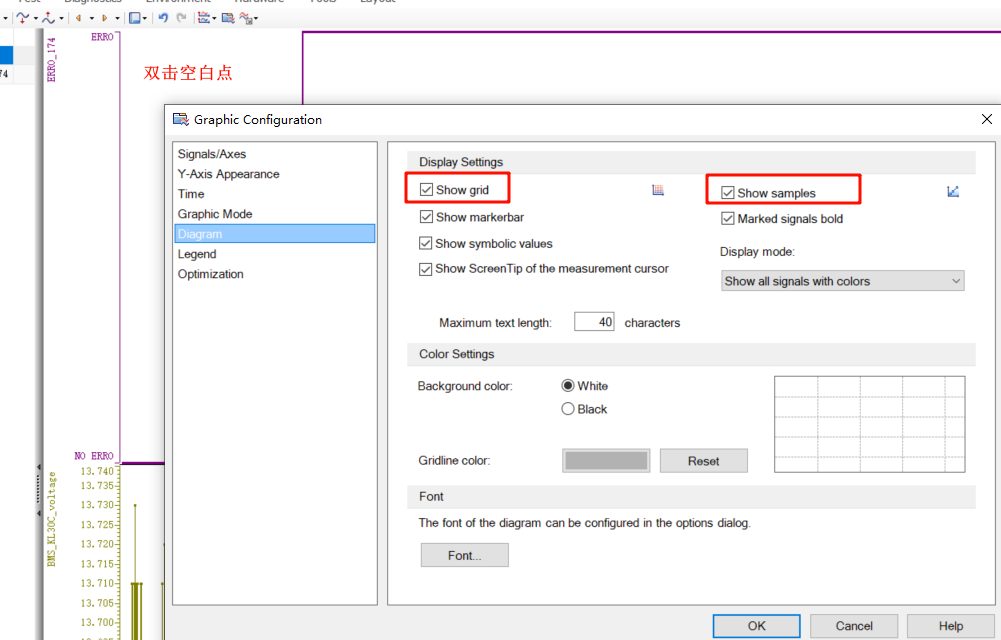

13. 显示网格、采样点

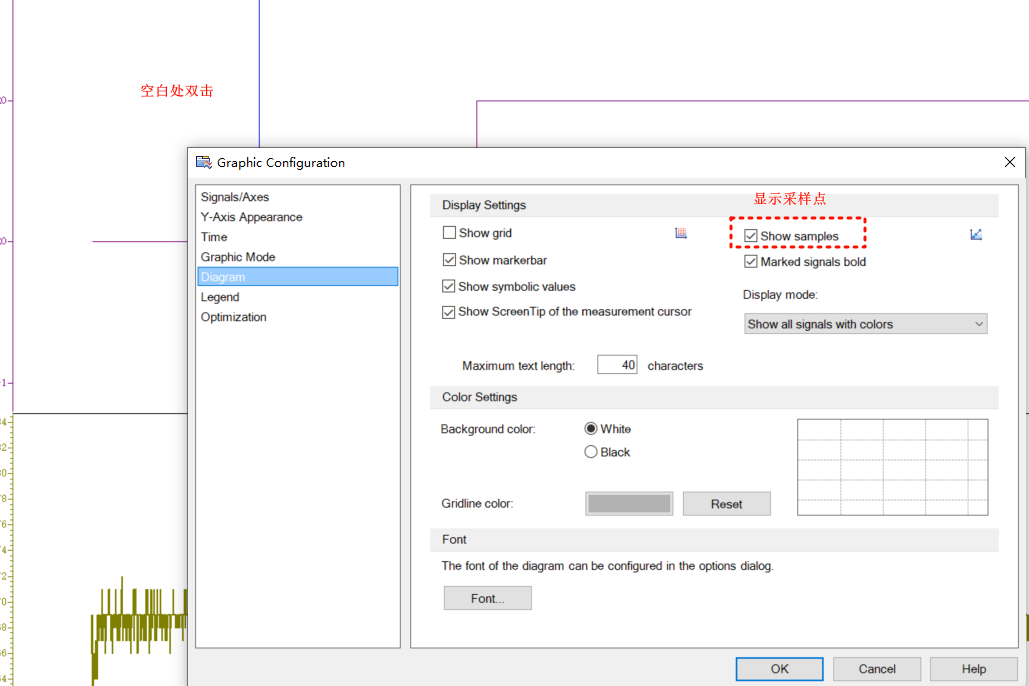

  • 方式1：
    在这里插入图片描述

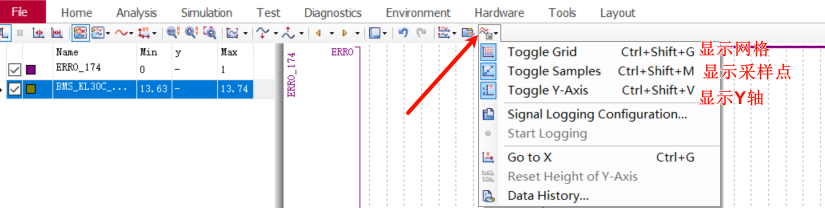

  • 方式2：
    在这里插入图片描述

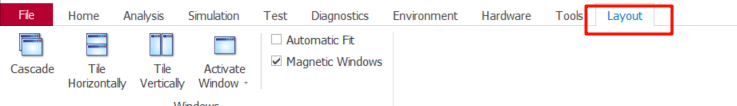

窗口排列

大部分时候打开了大量窗口，此时需要对窗口进行排列，不然不好找。
在这里插入图片描述

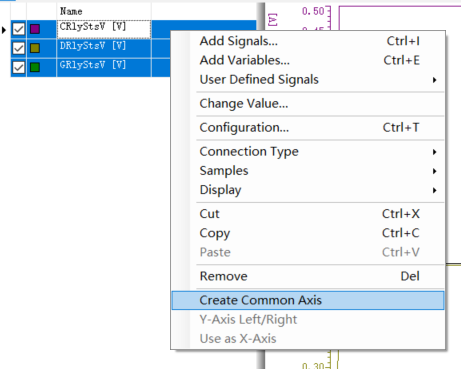

create common axis 信号分组

选择多个信号 -> 右键 -> create common axis
在这里插入图片描述

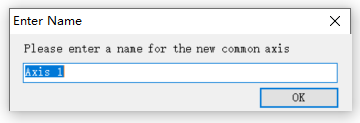

为该分组命名
在这里插入图片描述

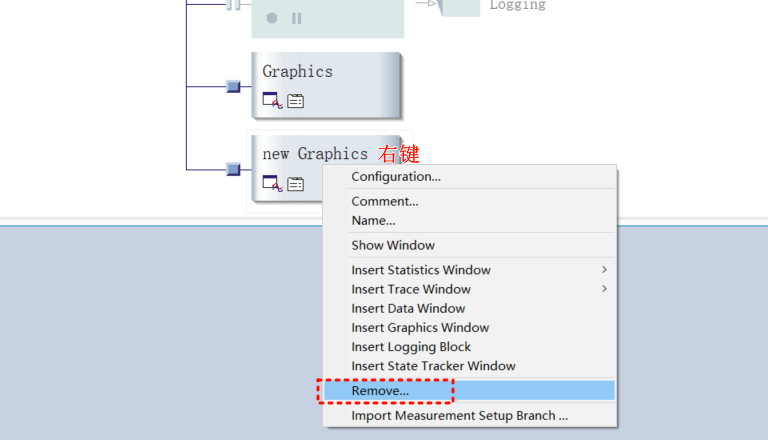

提示：如何删除新建的 Graphics窗口

删除新建的Graphics窗口
在这里插入图片描述

在这里插入图片描述

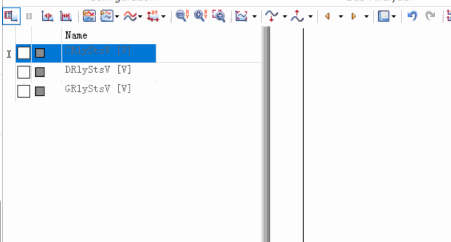

提示：如何同时操作多个信号勾选或者取消勾选

通过Ctrl 或者 Shift 选中多个信号，然后勾选最下面信号的勾选框

在这里插入图片描述
