CANoe教程 | 仿真功能-CAN IG模块

#概述
CAN IG模块用来向总线发送用户自定义或数据库中的报文。
#新建IG 模块
在Simulation Setup窗口模拟总线上右击打开菜单，选择Insert CAN Interactive Generator 来添加一个IG模块

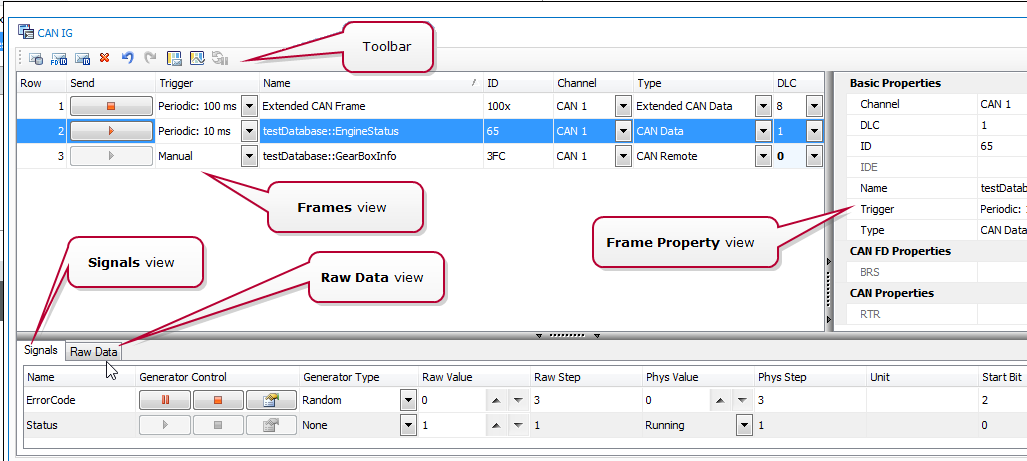

IG 窗口视图：

• Toolbar : 报文的添加、删除、恢复、视图配置等操作
• Frames view ：配置要发送到总线的报文。报文可以自定义，也可以从DBC添加
• Frame Property view ： 显示选中报文的属性
• Signals view : 显示选中报文在DBC中定义的所有信号。
• Raw Data view ：配置报文的原始值

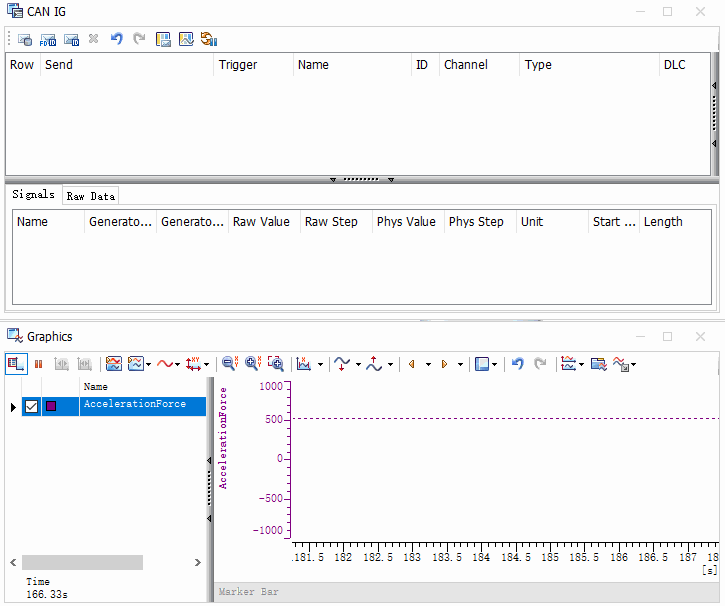

Example

添加一个在DBC中定义的报文，报文的信号按正弦波形周期变化：
