树莓派基础实验14:PS2操纵杆实验

本文介绍如何使用Raspberry Pi3主板和一系列组件,包括PS2操纵杆模块、PCF8591模数转换器等,实现对PS2操纵杆的控制和读取。通过树莓派编程,实验能够检测操纵杆的方向和按钮状态,适用于游戏和机器人控制应用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、介绍

   操纵杆是一种输入设备,由一根可在基座上旋转,并向其控制的设备报告其角度或方向的操纵杆组成。操纵杆通常用于控制视频游戏和机器人。这里使用操纵杆PS2。


二、组件

★Raspberry Pi 3主板*1

★树莓派电源*1

★40P软排线*1

★PCF8591模数转换器模块*1

★PS2操纵杆模块*1

★双色LED模块*1

★面包板*1

★跳线若干

三、实验原理

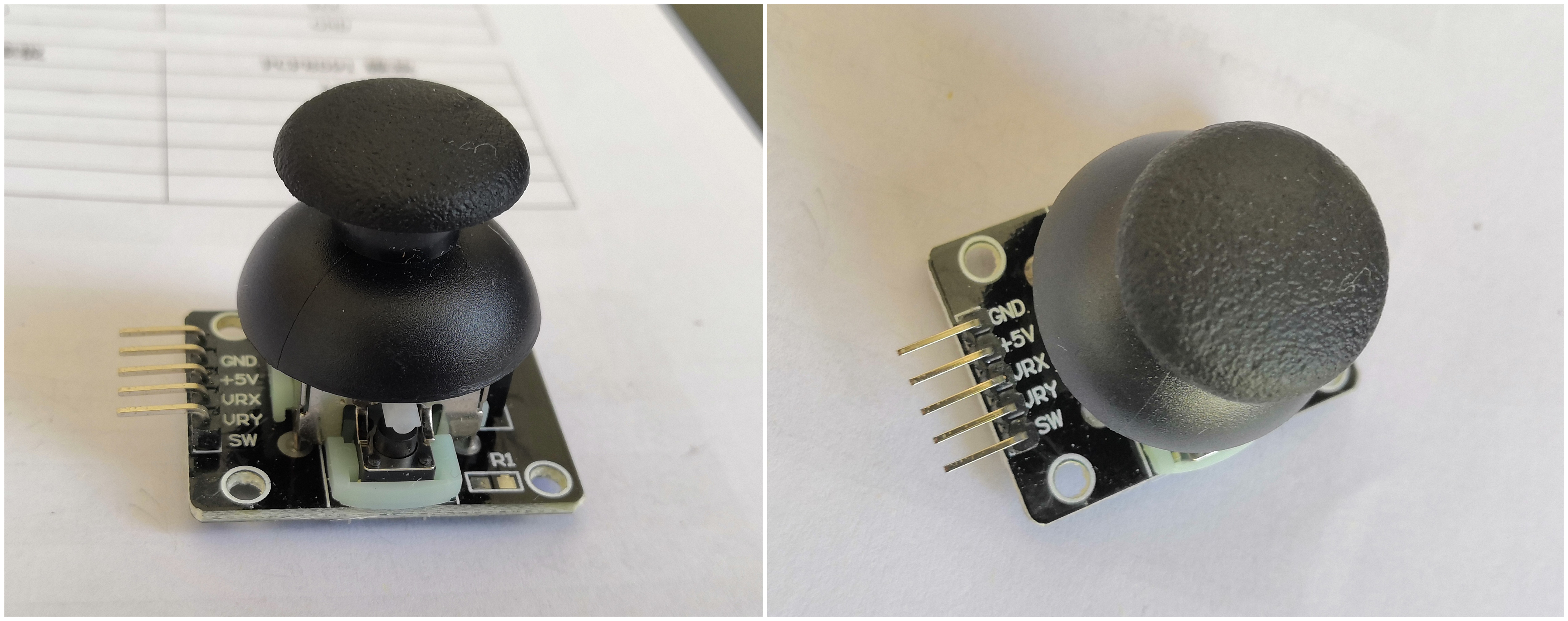

PS2操纵杆

PS游戏杆模块原理图

  该模块有由两个模拟输出(对应x和y坐标)和一个数字输出,表示是否在Z轴上按下。
  在本实验中,我们将引脚VRx和VRy连接到A/D转换器的模拟输入端口,以便将模拟量转换为数字量。然后在树莓派上编程,以检测操纵杆的移动方向。

  实验使用的双轴按键摇杆控制器,十字摇杆为一个双向的10K电阻器,随着摇杆方向不同,抽头的阻值随着变化。本模块使用5V供电,原始状态下X,Y读出电压为2.5V左右,当随箭头方向按下,读出电压值随着增加,最大到5V;箭头相反方向按下,读出电压值减少,最小为0V,即模块特设二路模拟输出和一路数字输出接口,输出值分别对应(X,Y)双轴偏移量,其类型为模拟量;按键表示用户是否在ž轴上按下,类型其为数字。开关量坐标标识符清晰简明,准确定位;用其可以轻松控制物体(如二自由度舵机云台)在二维空间运动。

四、实验步骤

  第1步: 连接电路。

树莓派T型转接板PCF8591模块
SDASDASDA
SCLSCLSCL
5V5VVCC
GNDGNDGND
PS2操纵杆模块T型转接板PCF8591模块
VRx*AIN1
VRy*AIN0
SW(按钮)*AIN2
VCC5VVCC
GNDGNDGND

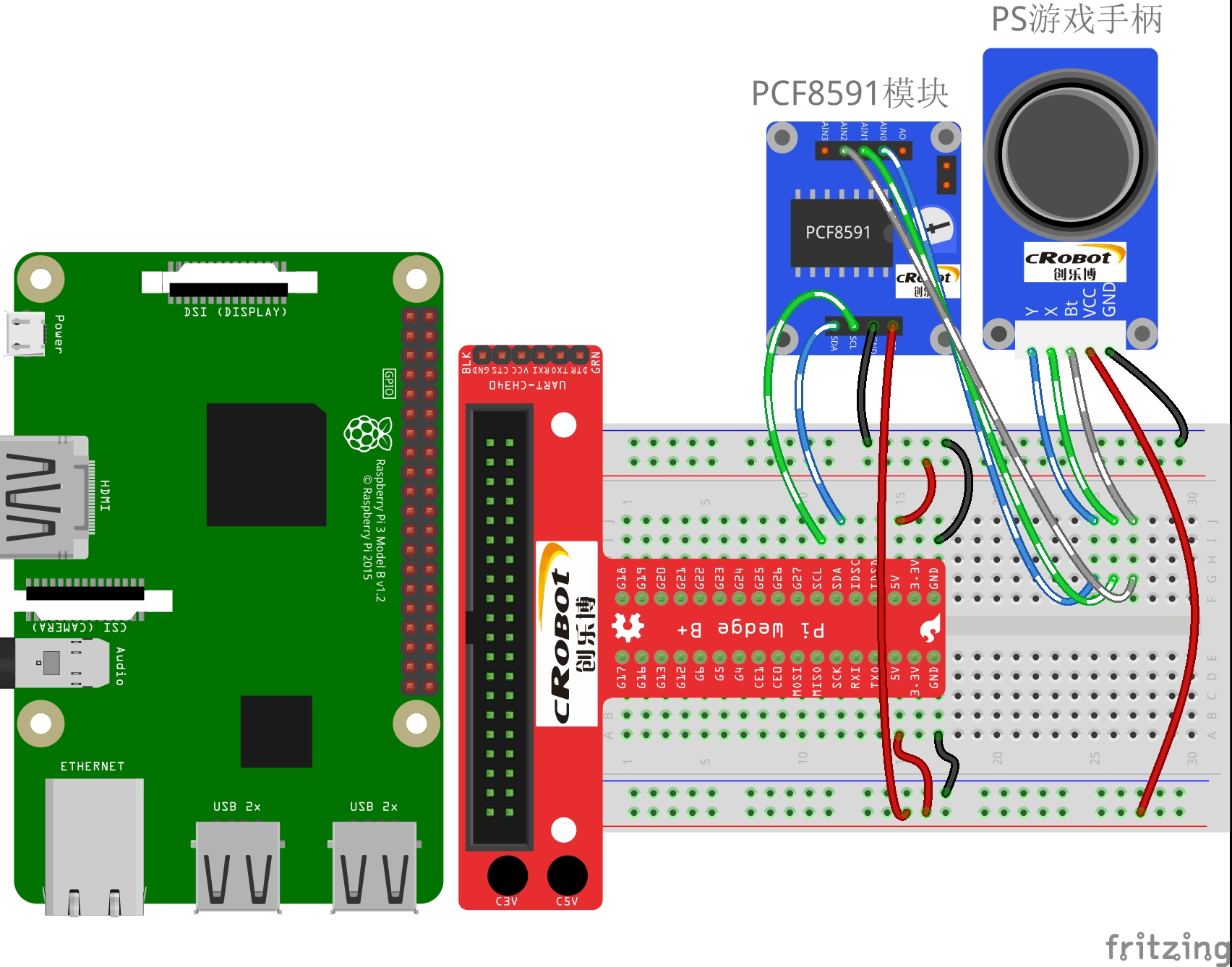

PS2操纵杆实验电路图

PS2操纵杆实验实物连接图

  第2步: PCF8591模块采用的是I2C(IIC)总线进行通信的,但是在树莓派的镜像中默认是关闭的,在使用该传感器的时候,我们必须首先允许IIC总线通信。
打开I2C总线通信

  第3步: 开始编程。这里先编写一个PCF8591.py库文件,后面再编写一个python程序引入这个库文件。
  PCF8591.py库文件就是PCF8591模块的程序,单独编写是为了便于重用。在这个脚本中,我们使用了一个放大器用于模拟输入和一个LED灯用于模拟输出,模拟输入不能超过3.3V!
  该程序也可以单独运行,用于测试3个电阻模块的功能。需用短路帽连接AIN0和INPUT0(电位计模块),连接AIN1和INPUT1(光敏电阻模块),以及连接AIN2和INPUT2(热敏电阻模块)。
  连接LED灯,AIN0(模拟输入0)端口用于接收来自电位计模块的模拟信号,AOUT(模拟输出)用于将模拟信号输出到双色LED模块,以便改变LED的亮度。
  PCF8591的详细内容请查看树莓派基础实验12:PCF8591模数转换器实验

#!/usr/bin/env python
#------------------------------------------------------
#
#		您可以使用下面语句将此脚本导入另一个脚本:
#	        “import PCF8591 as ADC”
#
#	ADC.Setup(Address)  # 查询PCF8591的地址:“sudo i2cdetect -y 1”
# i2cdetect  is  a  userspace  program to scan an I2C bus for devices.
# It outputs a table with the list of detected devices on the specified bus.
#	ADC.read(channal)	# Channal范围从0到3
#	ADC.write(Value)	# Value范围从0到255
#
#------------------------------------------------------
#SMBus (System Management Bus,系统管理总线)
import smbus   #在程序中导入“smbus”模块
import time

# for RPI version 1, use "bus = smbus.SMBus(1)"
# 0 代表 /dev/i2c-0, 1 代表 /dev/i2c-1 ,具体看使用的树莓派那个I2C来决定
bus = smbus.SMBus(1)         #创建一个smbus实例

#在树莓派上查询PCF8591的地址:“sudo i2cdetect -y 1”
def setup(Addr):
	global address
	address = Addr

def read(chn): #channel
	if chn == 0:
		bus.write_byte(address,0x40)   #发送一个控制字节到设备
	if chn == 1:
		bus.write_byte(address,0x41)
	if chn == 2:
		bus.write_byte(address,0x42)
	if chn == 3:
		bus.write_byte(address,0x43)
	bus.read_byte(address)         # 从设备读取单个字节,而不指定设备寄存器。
	return bus.read_byte(address)  #返回某通道输入的模拟值A/D转换后的数字值

def write(val):
	temp = val  # 将字符串值移动到temp
	temp = int(temp) # 将字符串改为整数类型
	# print temp to see on terminal else comment out
	bus.write_byte_data(address, 0x40, temp)
    #写入字节数据,将数字值转化成模拟值从AOUT输出

if __name__ == "__main__":
	setup(0x48)
 #在树莓派终端上使用命令“sudo i2cdetect -y 1”,查询出PCF8591的地址为0x48
	while True:
		print '电位计   AIN0 = ', read(0)   #电位计模拟信号转化的数字值
		print '光敏电阻 AIN1 = ', read(1)   #光敏电阻模拟信号转化的数字
        print '热敏电阻 AIN2 = ', read(2)   #热敏电阻模拟信号转化的数字值
		tmp = read(0)
		tmp = tmp*(255-125)/255+125
# 125以下LED不会亮,所以将“0-255”转换为“125-255”,调节亮度时灯不会熄灭
		write(tmp)
		time.sleep(2)

  若想深入学习模/数转换等模电知识,强烈推荐以下书籍,国外大学最经典模电教程,比国内教程生动有趣更易懂。扫码购买或者点击下面的链接。
模拟电子基础
《模拟电子基础》点击购买:https://u.dangdang.com/OIVk

  第4步: 编写PS2操纵杆控制程序。将摇杆向上推,屏幕上会打印一条“up”字样;向下推,然后打印“down”。如果你向左推,“left”将被打印;如果你向右推,就会打印出“right”。如果按下盖子,屏幕上将打印“Button Pressed”。

#!/usr/bin/env python
import PCF8591 as ADC
import time

def setup():
	ADC.setup(0x48)					# Setup PCF8591
	global state

def direction():  	#获取操纵杆方向结果
	state = ['home', 'up', 'down', 'left', 'right', 'Button pressed']
	i = 0

	if ADC.read(0) <= 5:
		i = 1		#up
	if ADC.read(0) >= 250:
		i = 2		#down

	if ADC.read(1) <= 5:
		i = 3		#left
	if ADC.read(1) >= 250:
		i = 4		#right


	if ADC.read(1) >= 6 \  #由于未知原因,向左摇操纵杆会自动触发按键按下信号
    and ADC.read(2) == 0:  #所以加上ADC.read(1) >= 6这个限制,
		i = 5		# Button pressed

	if  ADC.read(0) - 125 < 15   \
    and ADC.read(0) - 125 > -15	 \
    and ADC.read(1) - 125 < 15   \
    and ADC.read(1) - 125 > -15  \
    and ADC.read(2) == 255:
		i = 0         #home

	return state[i]

def loop():
	status = ''
	while True:
		tmp = direction()
		if tmp != None and tmp != status:
			print tmp     #不为空和tmp值变化时打印
			status = tmp

def destroy():
	pass      #pass语句就是空语句

if __name__ == '__main__':		# Program start from here
	setup()
	try:
		loop()
	except KeyboardInterrupt:  	# When 'Ctrl+C' is pressed, the child program destroy() will be  executed.
		destroy()

  
