如何区分标准SPI, Dual SPI, Quad SPI?

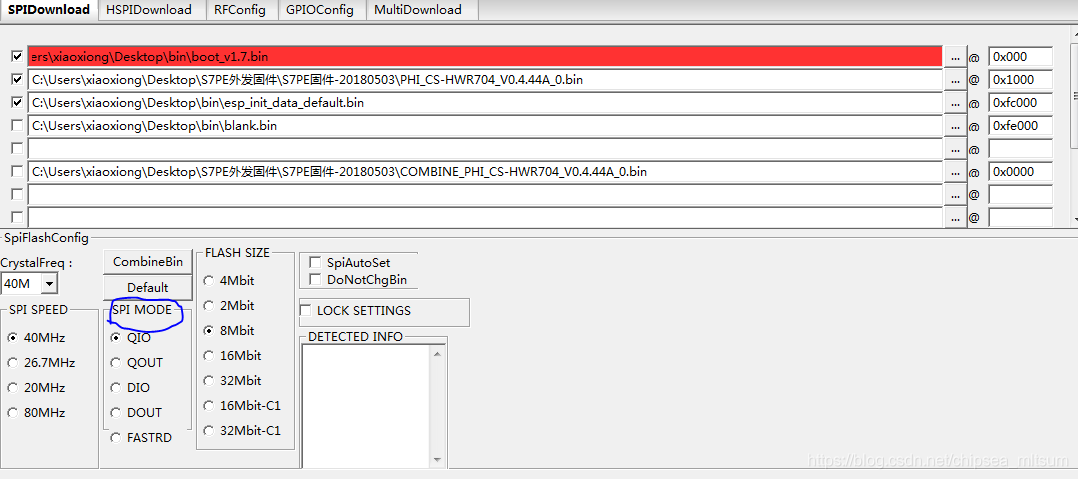

     最近在拿ESP8266做项目，在烧录Bin文件到模组时，遇到SPI接口的配置问题，在此，对SPI Flash的模式做一个小结：

知识点转载于https://blog.csdn.net/miaokoko/article/details/79051209， 感谢分享！

1. 标准SPI

标准SPI通常就称SPI，它是一种串行外设接口规范，有4根引脚信号：clk , cs, mosi, miso

2. Dual SPI

它只是针对SPI Flash而言，不是针对所有SPI外设。对于SPI Flash，全双工并不常用，因此扩展了mosi和miso的用法，让它们工作在半双工，用以加倍数据传输。也就是对于Dual SPI Flash，可以发送一个命令字节进入dual mode，这样mosi变成SIO0（serial io 0），mosi变成SIO1（serial io 1）,这样一个时钟周期内就能传输2个bit数据，加倍了数据传输

3. Qual SPI

与Dual SPI类似，也是针对SPI Flash，Qual SPI Flash增加了两根I/O线（SIO2,SIO3），目的是一个时钟内传输4个bit

所以对于SPI Flash，有标准spi flash，dual spi , qual spi 三种类型，分别对应3-wire, 4-wire, 6-wire，在相同clock下，线数越多，传输速率越高。

btw：spi flash一般为NOR Flash
