四脚贴片晶振的引脚区分

         最近在使用TI的AFE4300，其ADC需要一个外挂的1M晶振驱动才能工作，因此设计了1M晶振驱动，然而在贴片的过程中，不知道怎么去识别晶振的引脚，因此这里对这种四角的贴片晶振的引脚识别做一个简单的总结。

        常见的贴片晶振规格有2.5*2.0mm，3.2*2.5mm，5.0*3.2mm，6.0*3.5mm，5.0*7.0mm。 2脚无源贴片晶振通常要数陶瓷面的较为常见，当然金属面的也有。但普遍来讲，金属面的多以四脚无源贴片晶振为主。 当我们使用贴片晶振的时候通常会遇到如下情况，四脚贴片晶振不知道如何区分脚位。接下来本文就介绍一下如何区分四脚贴片晶振的引脚。

---

        无源晶振

        在四脚的情况下，只有两个脚是功能脚，另外两脚是悬空的，无需接入。我们称之为1脚，2脚，3脚，4脚。

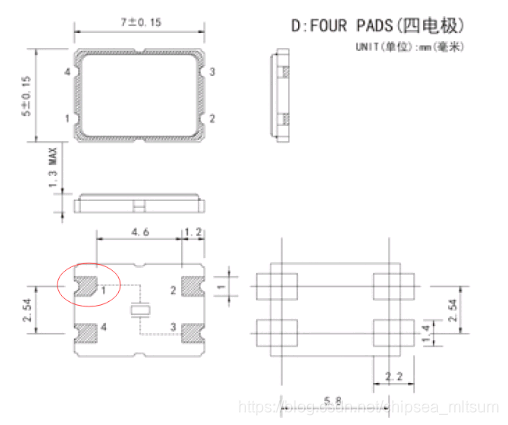

        区分原则：无源贴片晶振，晶振厂家为了更有利的让大家区分脚位。脚一通常都会有缺口，顺时针往下数分别是1，2，3，4。无源晶振脚1和脚3接地，2脚和4脚无功能。

---

        有源晶振

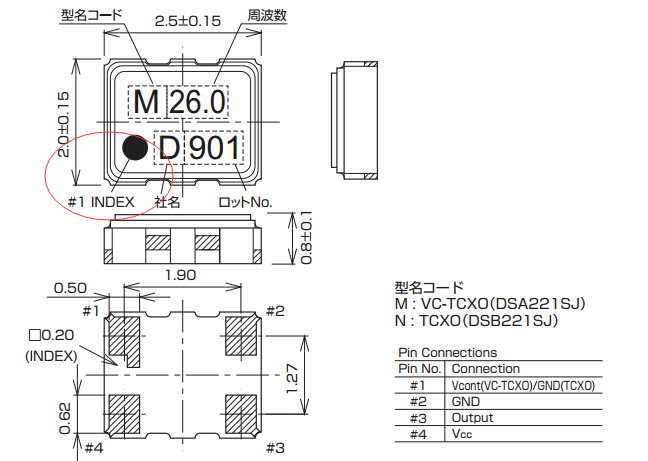

        有源晶振的脚位如何区分呢？上文我们说到有源晶振的丝印通常都会用点来区分。丝印点的所处的位置就是脚1，翻过来顺着顺时针数过来，脚位的方向就一清二楚了。

    本应用中使用的晶振，可以参考上述识别方法。

---

2019.01.10 更新：

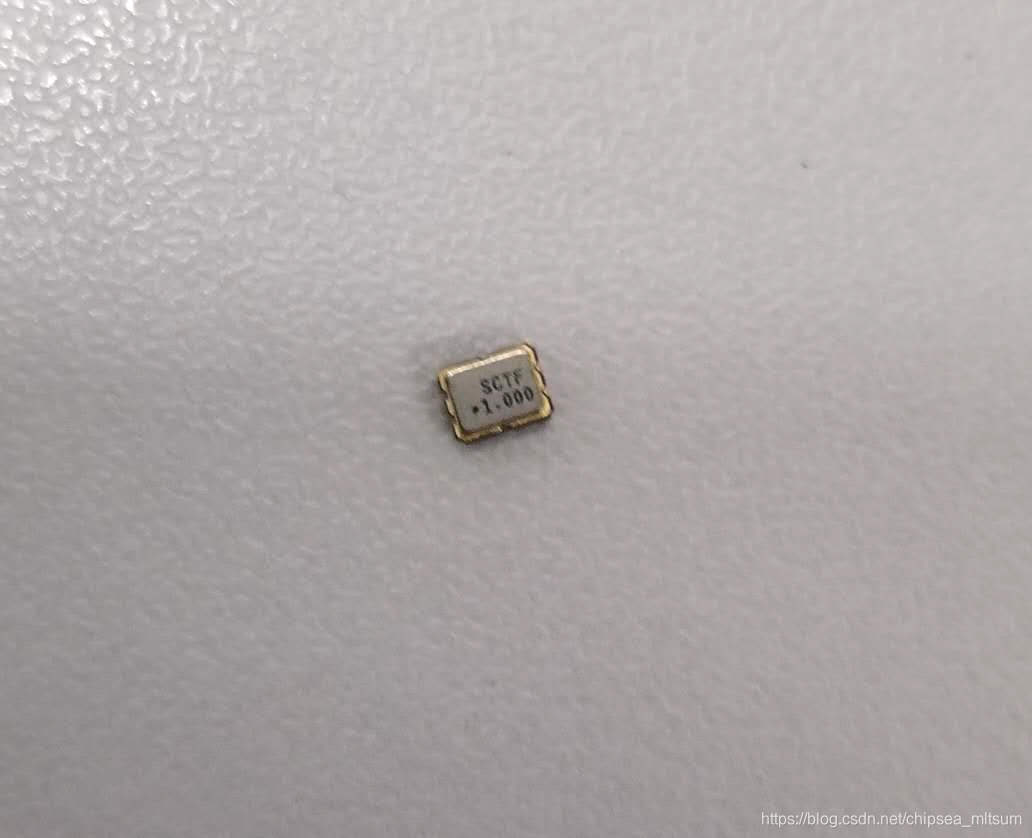

上图为1M晶振，给其供电3,3V电压，其CLK测量电压为1.67V。

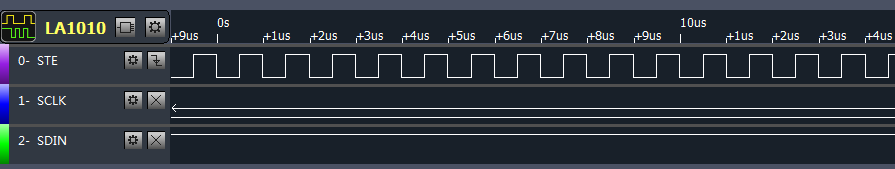

如下图为输出波形，非常准确。
