简单介绍SPI/Dual SPI/Quad SPI(SPF)几种通讯模式的差异

初接触Nor Flash的工程师可能会对SPI/Dual SPI/Quad SPI等传输方式有些困惑，下面以MX25L25645G为例，从硬件接口及传输时序简单分析这些通讯方式的差异。


一．硬件接口：

Standard SPI 是全双工通信，数据可以在2个方向同时传输。

Dual SPI和Quad SPI 是半双工通信，数据可以在两个方向上传输,但是同一时间数据只能在一个方向上传输。

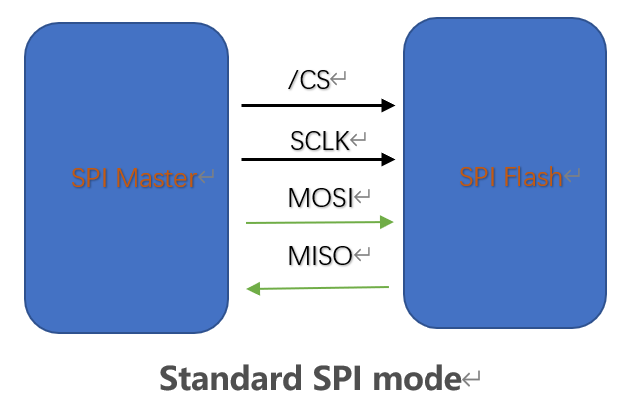

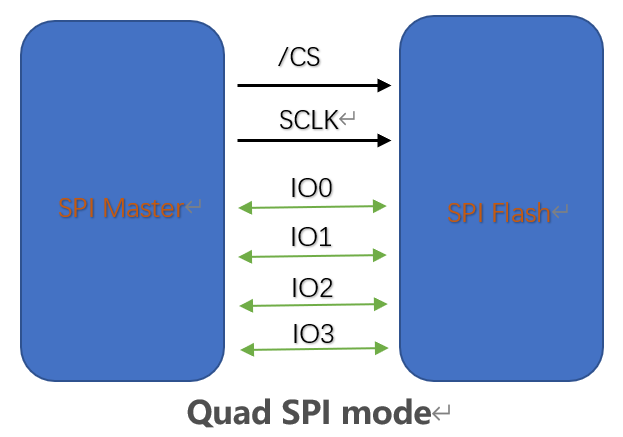

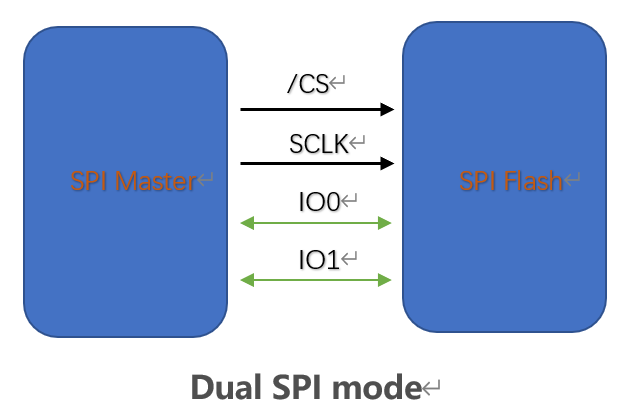

Standard SPI mode/Dual SPI mode/Quad SPI mode 接口示意图如下：









二．通讯协议

SPI 串行通讯协议的3个重要参数cmd, address和data （有些操作需要配置不同的Dummy cycle来配置FLASH 的工作频率），下面通过不同模式下的READ 时序分别介绍


1、Standard SPI Read Data Bytes (READ）

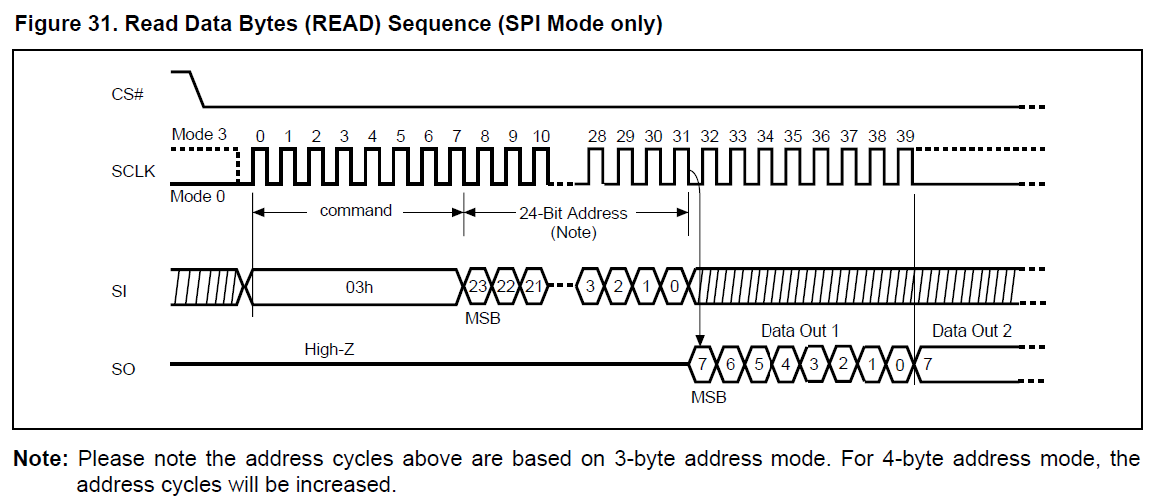

从以上Standard SPI Read Mode时序图可以看到cmd+add+data 传输方式为1-1-1

2、Dual Output Read Mode (DREAD)

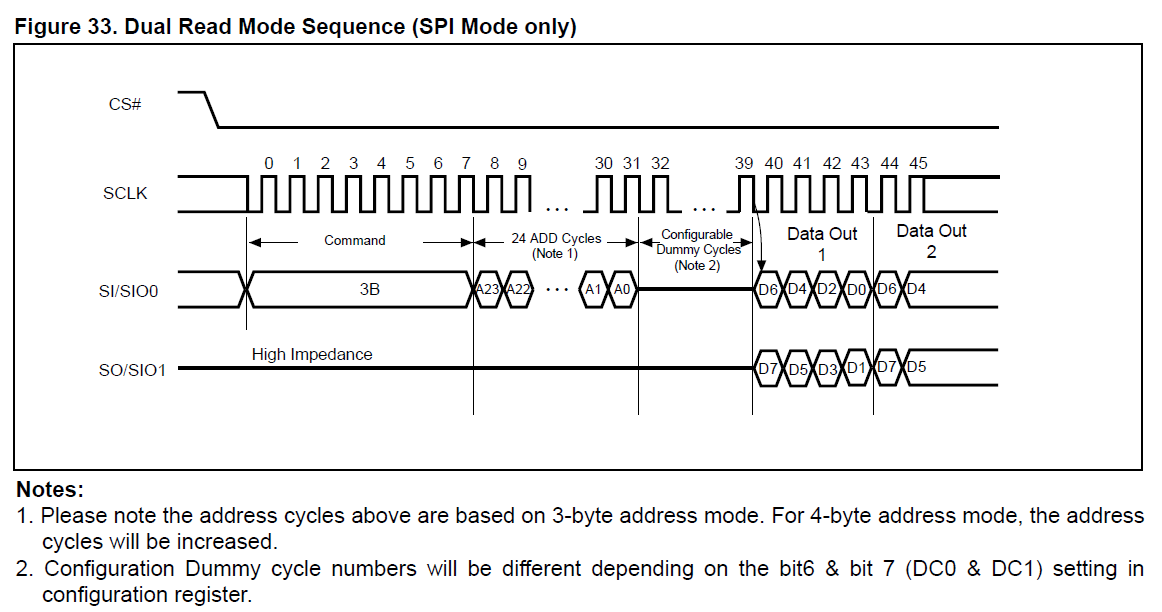

从以上Dual Output Read Mode时序图可以看到cmd+add+data 传输方式为1-1-2


3、2 x I/O Read Mode (2READ)

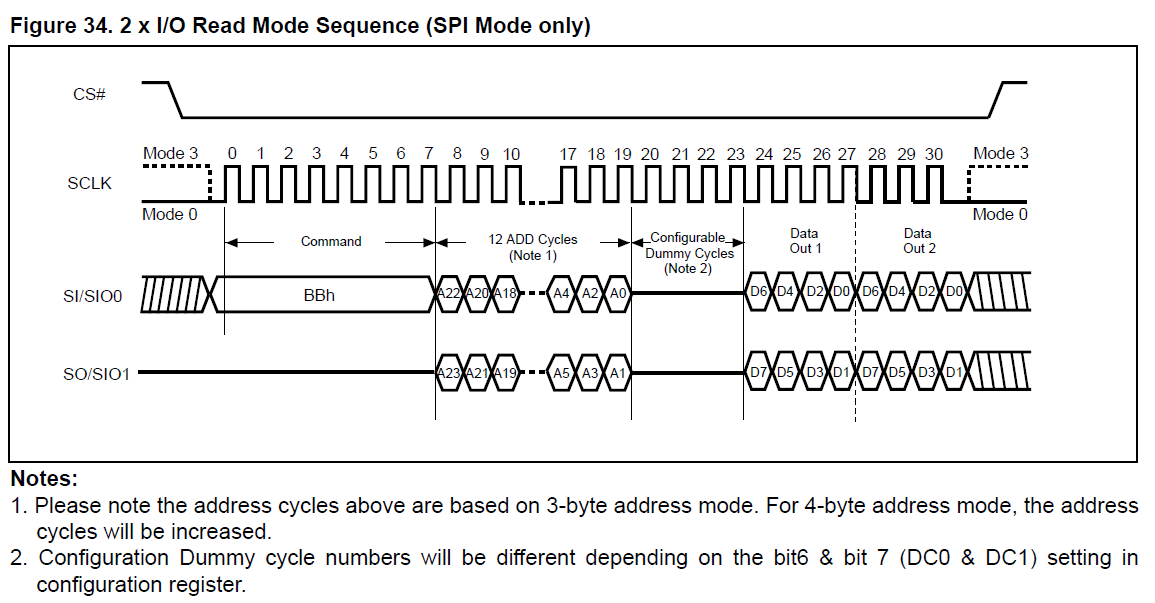

从以上2 x I/O Read Mode时序图可以看到cmd+add+data 传输方式为1-2-2

4、Quad Read Mode (QREAD)

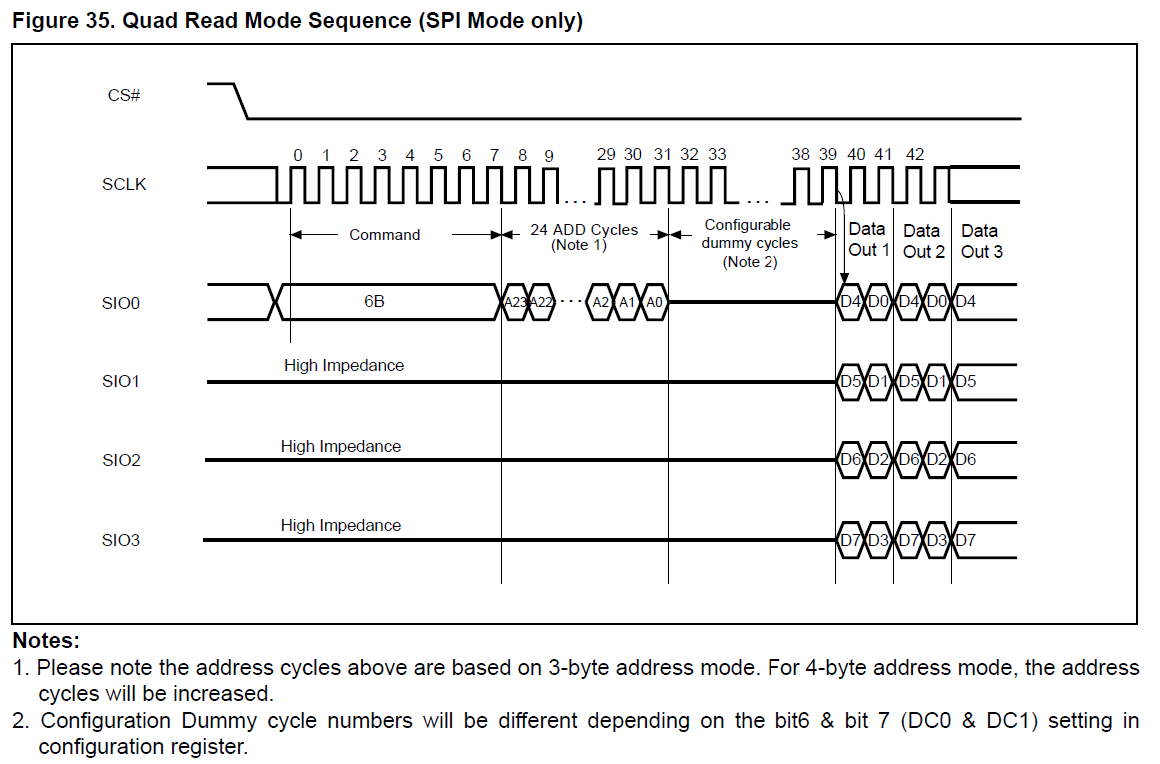

从以上Quad Read Mode时序图可以看到cmd+add+data 传输方式为1-1-4


5、 4 x I/O Read Mode (4READ) ：

有SPI mode 和QPI mode 2种情形

5.1    4 x I/O Read on SPI Mode (4READ)

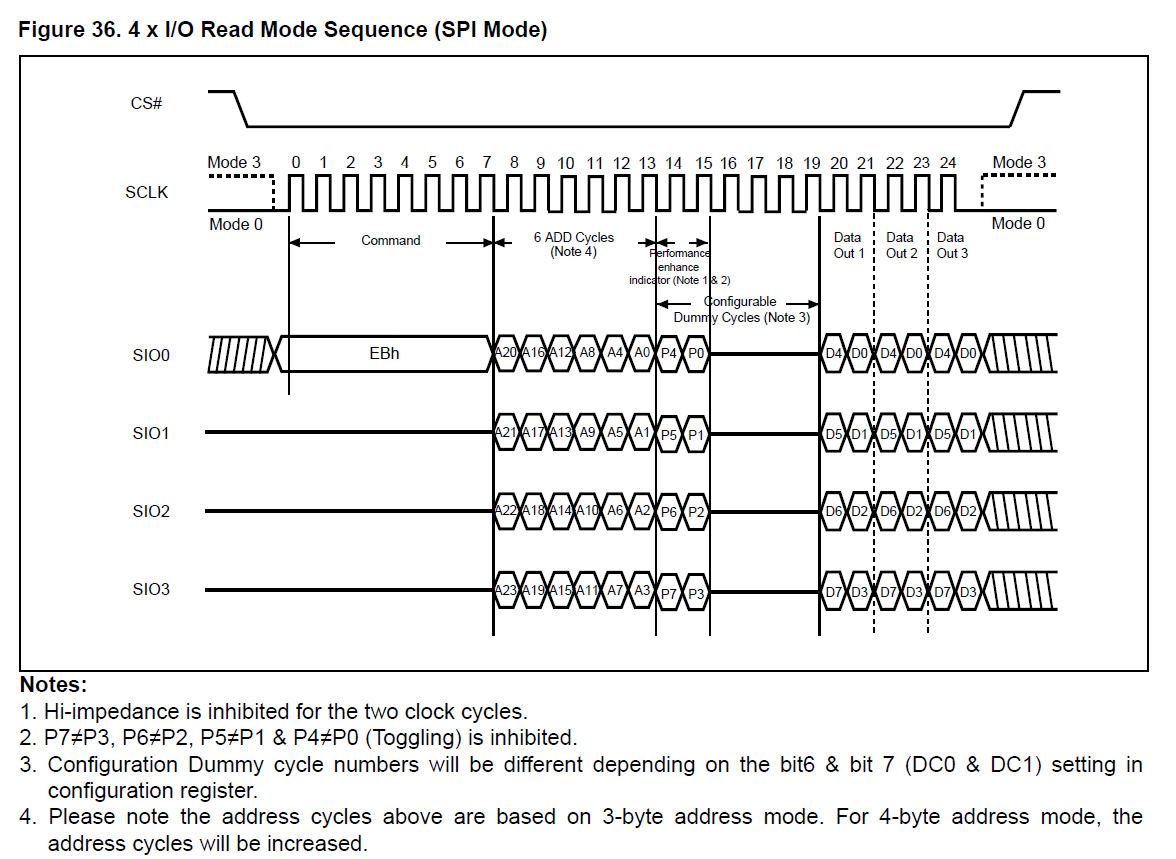

从以上4 x I/O Read on SPI Mode时序图可以看到cmd+add+data 传输方式为1-4-4


5.2. 4 x I/O Read on QPI Mode (4READ)

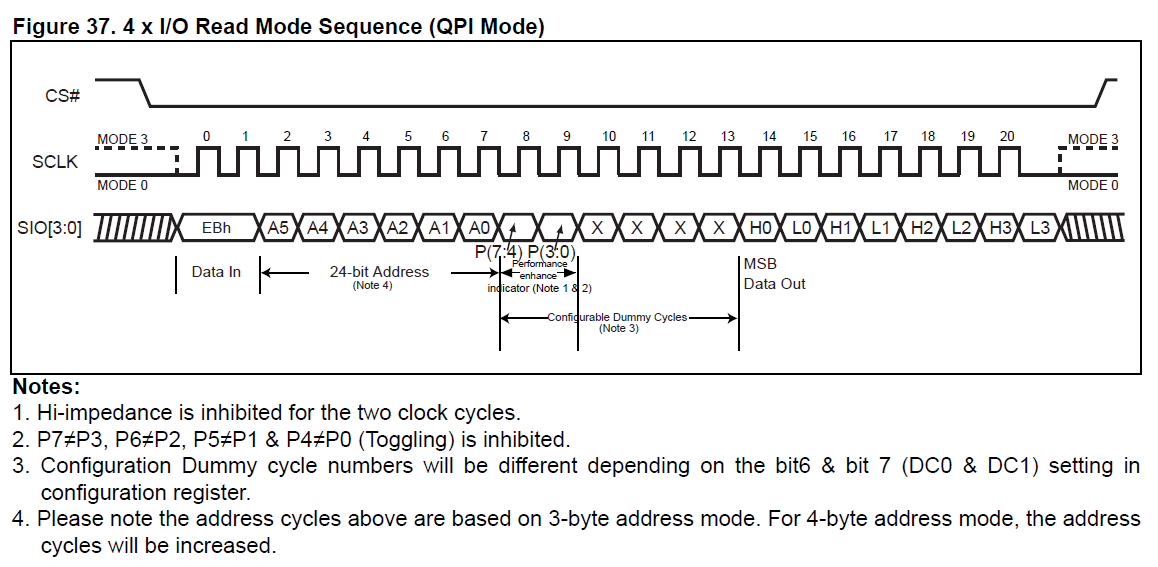

从4 x I/O Read on QPI Mode时序图可以看到cmd+add+data 传输方式为4-4-4

通过以上对SPI/Dual SPI/Quad SPI通讯在硬件接口及cmd+add+data的传输时序存在的差异比较，可以对SPI在不同模式下的通信方式进行区分。

          参考资料：MX25L25645G datasheet.
