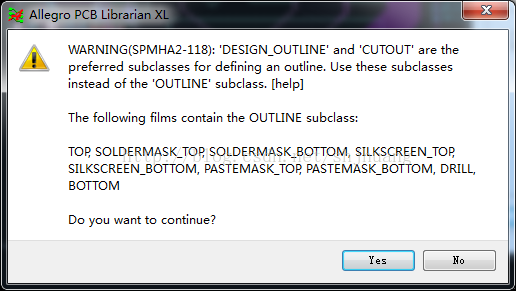

Warnning:(spmha2_118):'DESIGN_OUTLINE'and 'CUTOUT'are the preferred subclassed for defining an outline.Use these subclasses instead of the ‘OUTLINE' subclass.
1. 每次输出Gerber文件都会跳出上述对话框,很烦人。
2. 输出3D图形的时候,看不到电路板哦。
=============================

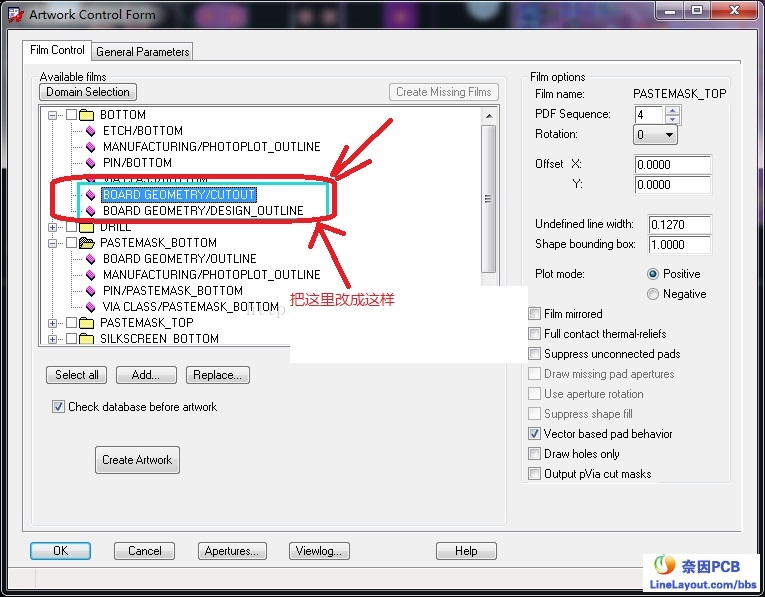

解决方法:打开Artwork Control Form将每层的BOARD GEMOETRY/OUTLINE去掉,替换成DESIGN OUTLINE和CUTOUT即可。

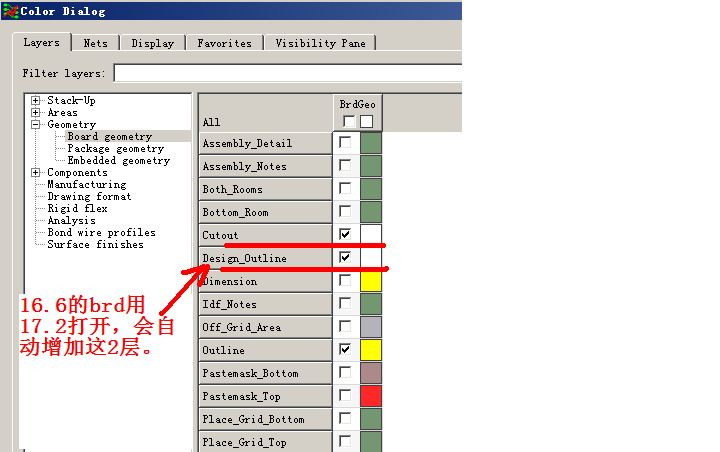

放置电路板外框,及Design Outline,这个和17.2之前的版本不一样,不能使用画线的方式添加Designe Outline,因为画线时在Board Geometry类中并未能找到Design Outline或Cutout子类。只能通过添加shape的方式添加。
