一、问题

STM32的控制板(上面只有一个cpu最小系统),发现如果单独供电,程序经常不能正常启动;如果和系统连接起来,就是控制板插在卡槽里和外围板连起来后,就能正常启动。

最开始怀疑是boot引脚的问题,后来排查后发现不是这个原因。

最后问题定位在CAN的RX引脚悬空上。

二、原因

根本原因是: CAN_RX引脚悬空,导致CAN初始化失败。

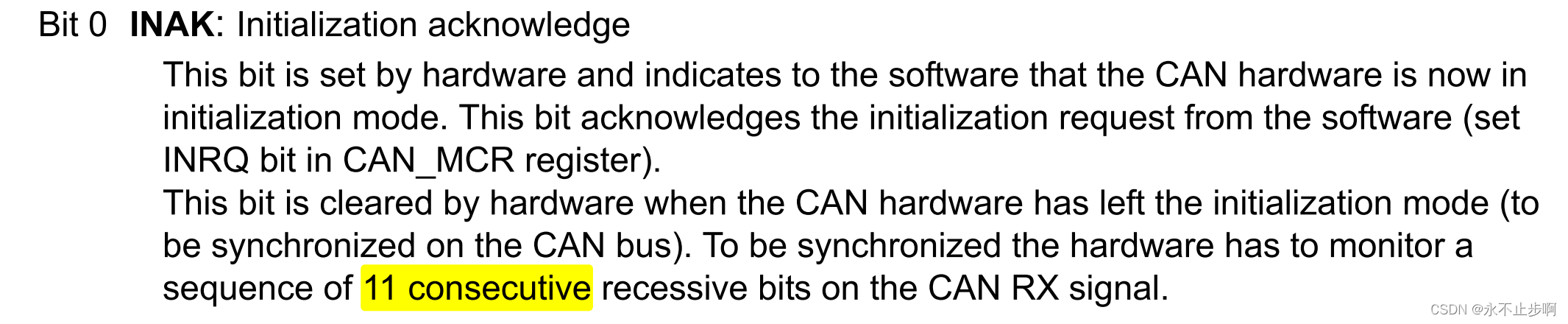

(1) CAN硬件初始化,要求在RX引脚连续监测到11个隐形位。这里不太清楚隐性位对应stm32的RX引脚是高还是低。
在这里插入图片描述

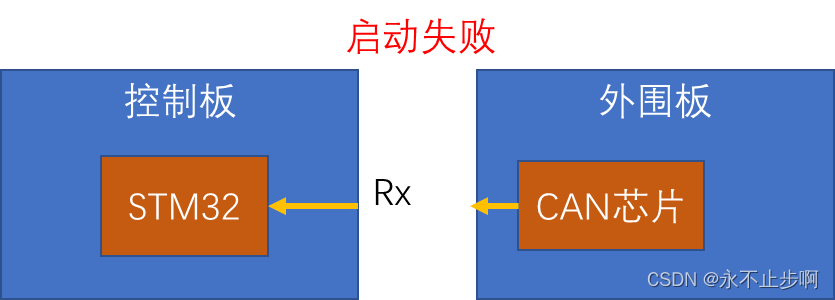

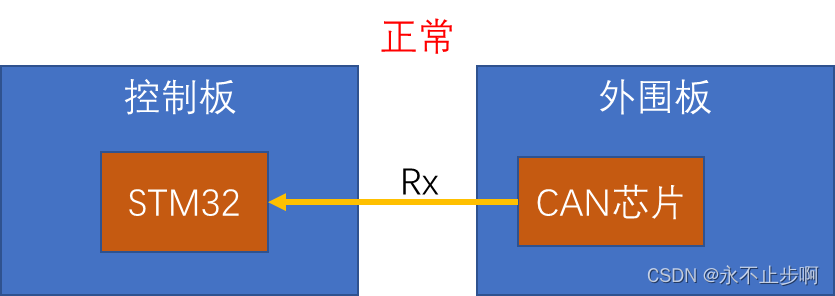

(2) 当控制板和外围板分离时,RX引脚悬空,其电平不确定。容易造成can初始化失败。
在这里插入图片描述

在这里插入图片描述

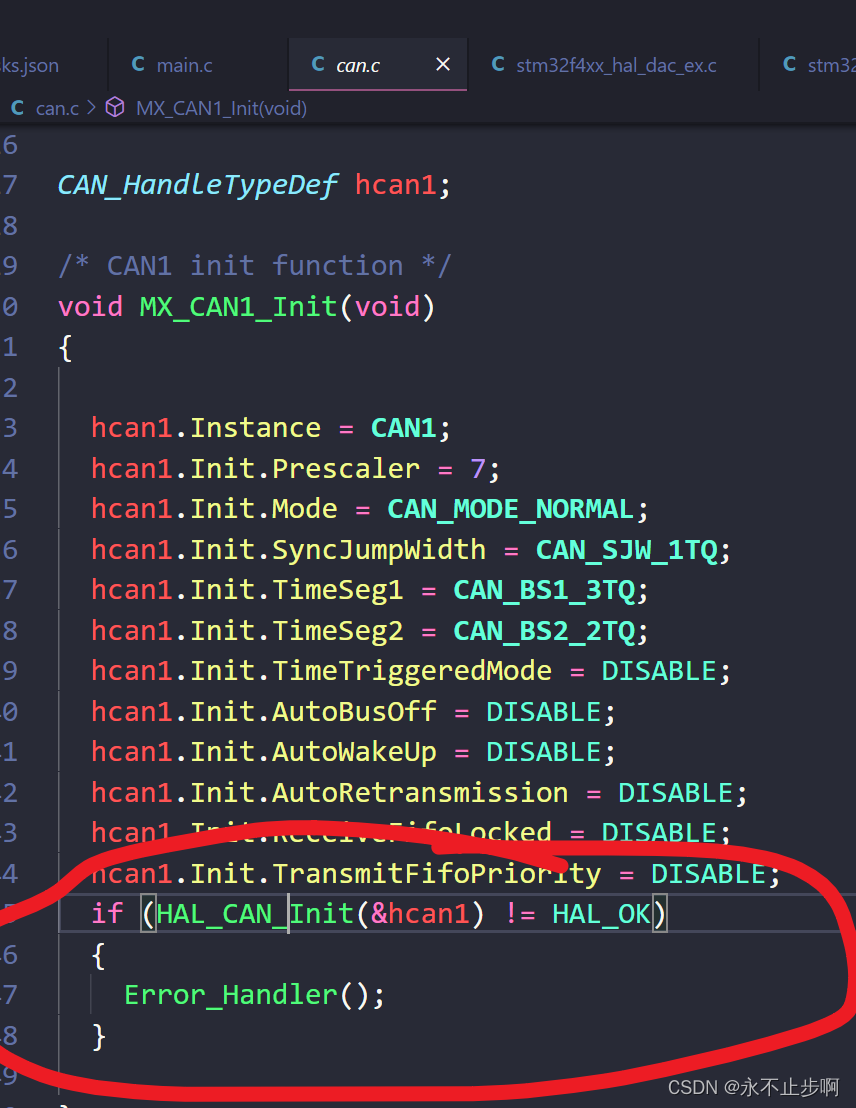

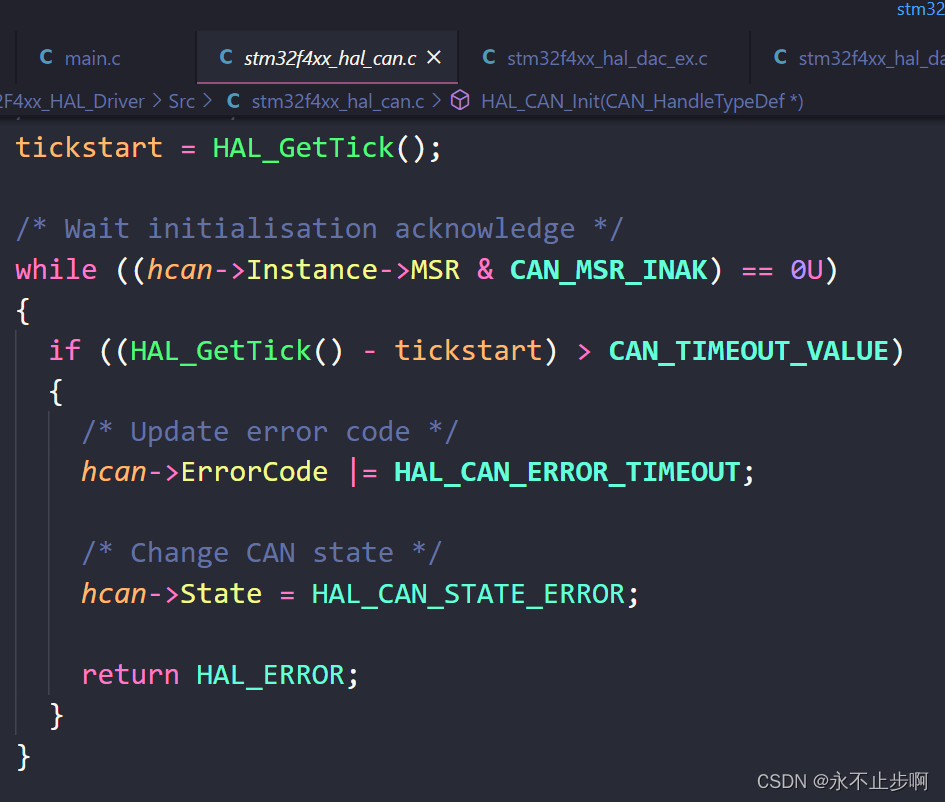

(3) 程序启动初始化时,等待CAN初始化完成会超时,造成初始化失败。
在这里插入图片描述

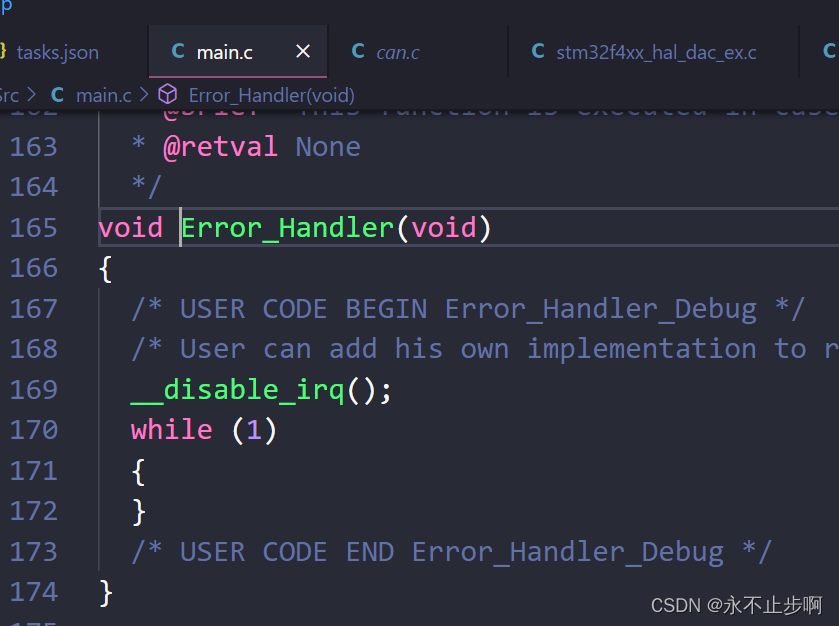

(4) 初始化失败就会进入Error_Handler函数,就一直挂在那里。
在这里插入图片描述
在这里插入图片描述

三、解决办法

  1. 不要让RX引脚悬空,造成其电平未知。
  2. 修改Error_Handler函数,让其故障初始化时能报出故障来,比如闪灯或者发出故障报文。
