HDMI接口类型介绍

  在2002年4月，日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝等7家共同组建了HDMI（High Definition Multimedia Interface）高清多媒体接口接口组织HDMI Founders（HDMI论坛），并着手制定一种符合高清时代标准的全新数字化视频/音频接口技术。 HDMI可用于机顶盒、DVD播放机、数字音响与电视机等设备。HDMI可同时发送音频和视频信号，由于音频和视频信号采用同一条线材，大大简化系统线路的安装难度。

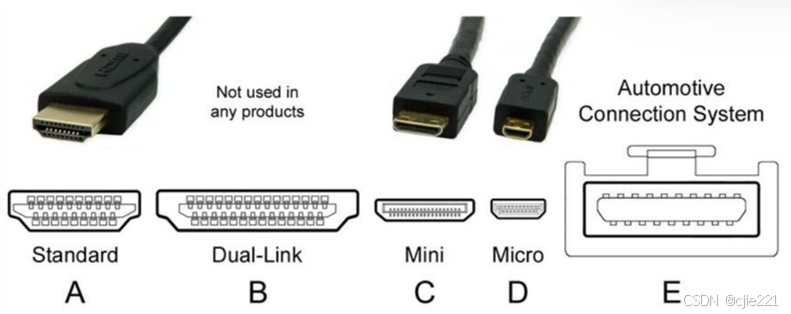

  HDMI目前主要有五种HDMI接口，分别是A，B，C，D，E Type。

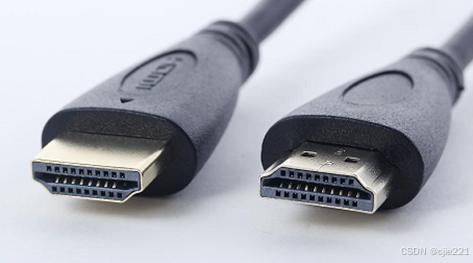

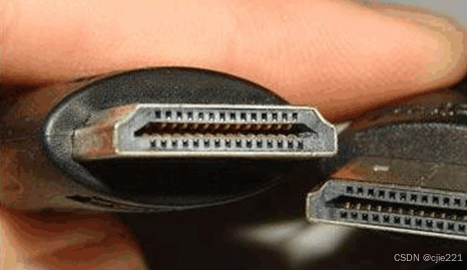

HDMI A Type

  应用于HDMI1.0版本，总共有19pin，规格为4.45mm×13.9mm，为最常见的HDMI接头规格，相当于DVI Single-Link传输。在HDMI 1.2a之前，最大能传输165MHz的TMDS，所以最大传输规格只能在于1600×1200（TMDS 162.0MHz）。

HDMI B Type

  应用于HDMI1.0版本，规格为4.45mm×21.2mm，总共有29pin,可传输HDMI A type两倍的TMDS数据量，相当于DVI Dual-Link传输，用于传输高分辨率（WQXGA 2560×1600以上）。因为HDMI A type只有Single-Link的TMDS传输，如果要传输成HDMI B type的信号，则必须要两倍的传输效率，会造成TMDS的Tx、Rx的工作频率必须提高至270MHz以上。而在HDMI 1.3 IC出现之前，市面上大部分的TMDS Tx、Rx只能稳定在165MHz以下工作。此类接口未应用在任何产品中。

HDMI C Type

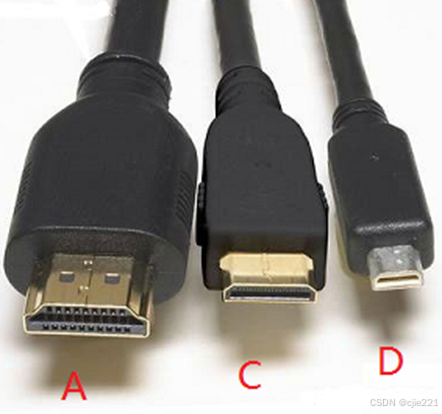

  俗称mini-HDMI，应用于HDMI1.3版本，总共有19pin，可以说是缩小版的HDMI A type，规格为2.42mm×10.42mm，但脚位定义有所改变。主要是用在便携式设备上，例如DV、数字相机、便携式多媒体播放机等。由于大小所限，一些显卡会使用mini-HDMI，用户须使用转接头转成标准大小的Type A再连接显示器。

HDMI D Type

  应用于HDMI1.4版本，总共有19pin，规格为2.8mm×6.4mm，但脚位定义有所改变。新的Micro HDMI接口将比19针mini-HDMI版接口小50%左右，可为相机、手机等便携设备带来最高1080p的分辨率支持及最快5GB的传输速度。

HDMI E Type

  HDMI E Type接口专为汽车应用设计，具有更强的抗干扰能力和一个特殊的锁定机制，以防止振动导致的连接松动。它常用于车载娱乐系统的音视频传输。尺寸上与Type A相似，只是带有额外的机械锁定装置。

  HDMI是HDMI Licensing, LLC的登录商标。使用HDMI规格需缴付版权费。版权费分为年会费和产品销售费。
• 年会费：使用HDMI的企业每年缴付10,000美元（2006年7月以前年费为15,000美元）
• 产品销售费：使用HDMI的规格的产品收取0.15美元，如果产品上有HDMI的标记可享0.05美元折扣，如果该产品含有HDCP保护协议可再享有0.04美元折扣。
  产品销售费按最终产品为单位计算。例如一条HDMI导线收取0.15美元，而一个电视机厂商把这条导线和提供HDMI端口的电视一同捆绑销售也只征收0.15美元。
