TFT LCD 的Array制程

最新推荐文章于 2024-04-07 14:24:18 发布
最新推荐文章于 2024-04-07 14:24:18 发布
阅读量2k 收藏 21
点赞数
分类专栏： 硬件知识 文章标签： 硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/cnxcgzs/article/details/127757708
版权
本文详细介绍了TFT LCD的Array制程，包括M1 Gate电极、有源层、M2 源/漏电极、钝化保护层P-SiNx以及像素电极ITO的制造工艺流程，每一步都配以等效电路和位置示意图。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、Array制造工艺流程

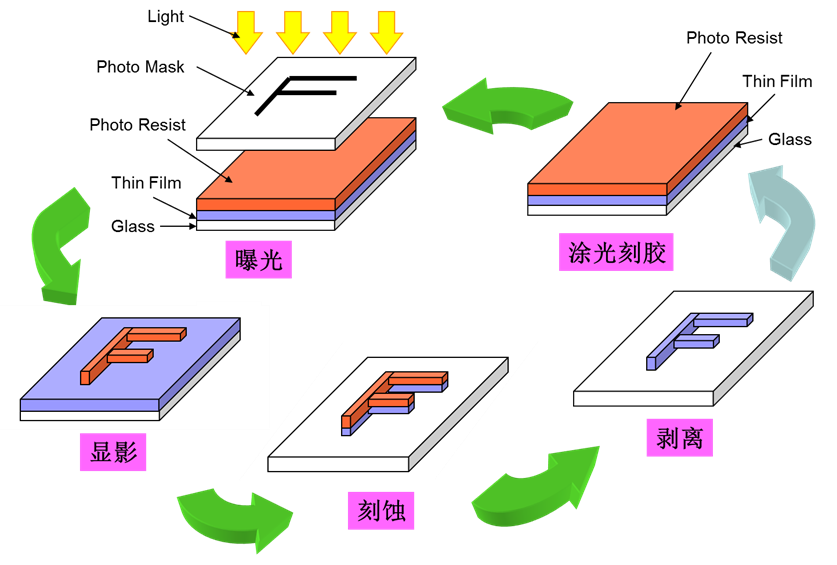

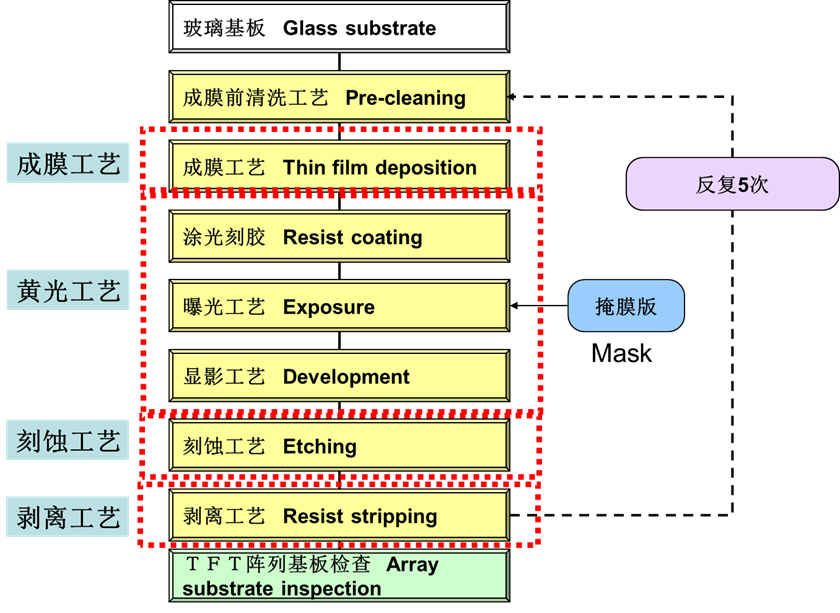

 Array制造工艺流程图如上，其中包括了成膜工艺、黄光工艺、刻蚀工艺、剥离工艺。

二、M1 Gate电极制程

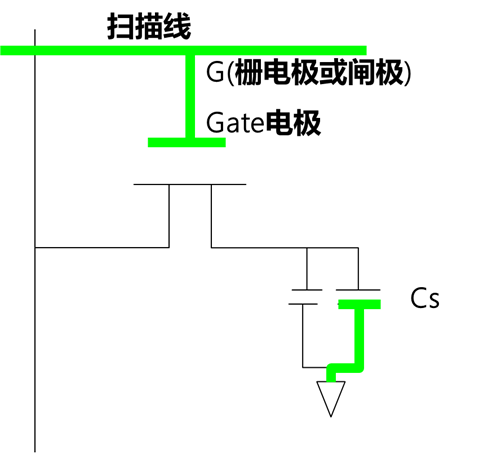

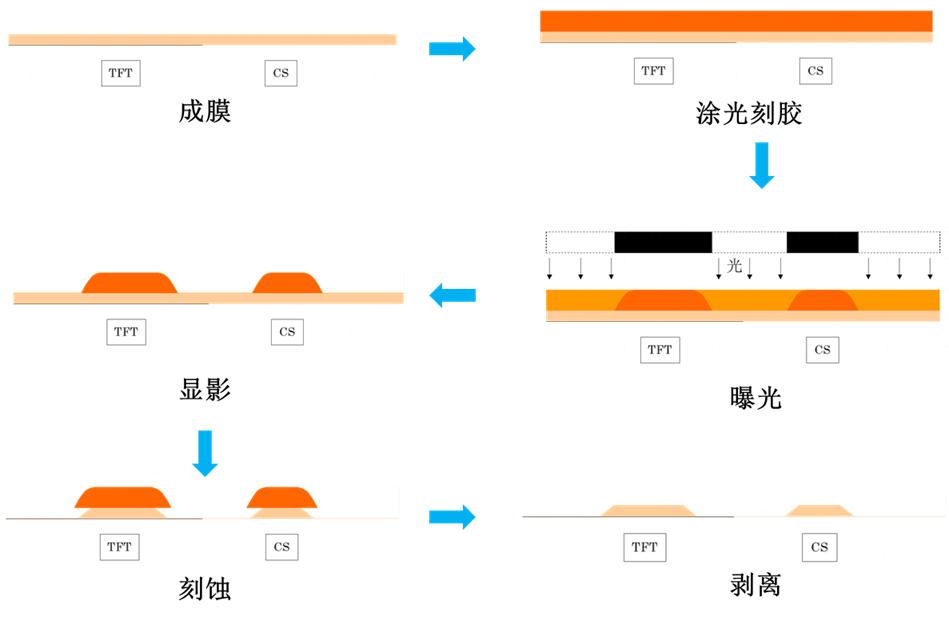

 这一步其等效电路如图所示。

 Gate电极在TFT中的位置，如下图所。

 三、有源层制程

有源层制程示意图如下图所示。
