跟杨老师学习电磁兼容【16-41】

19
P16：电子设备中有哪些主要骚扰源？
控制骚扰源永远是电磁兼容设计的核心。骚扰源的骚扰强度减弱了，对屏蔽、滤波等措施的要求也可以降低，这不仅有利于设备顺利通过试验，而且可以改善电路的自兼容性。

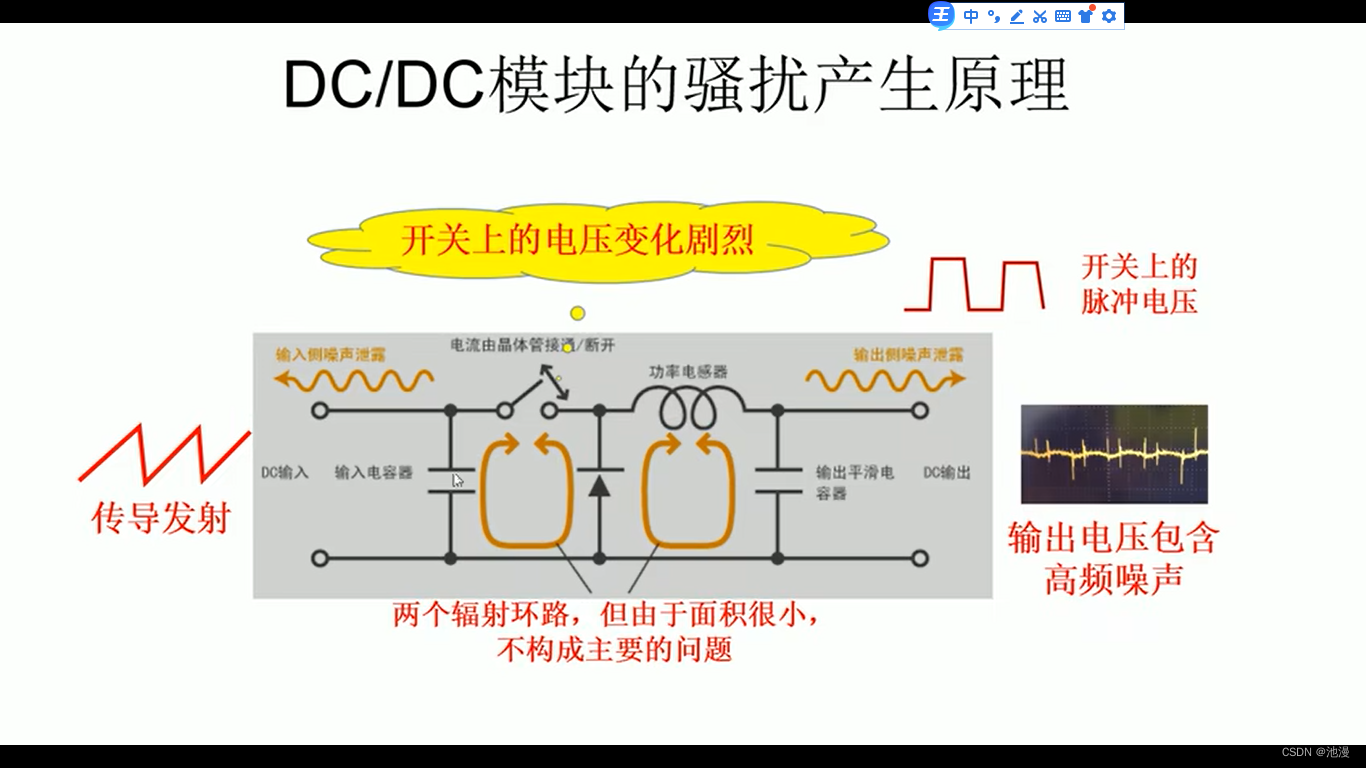

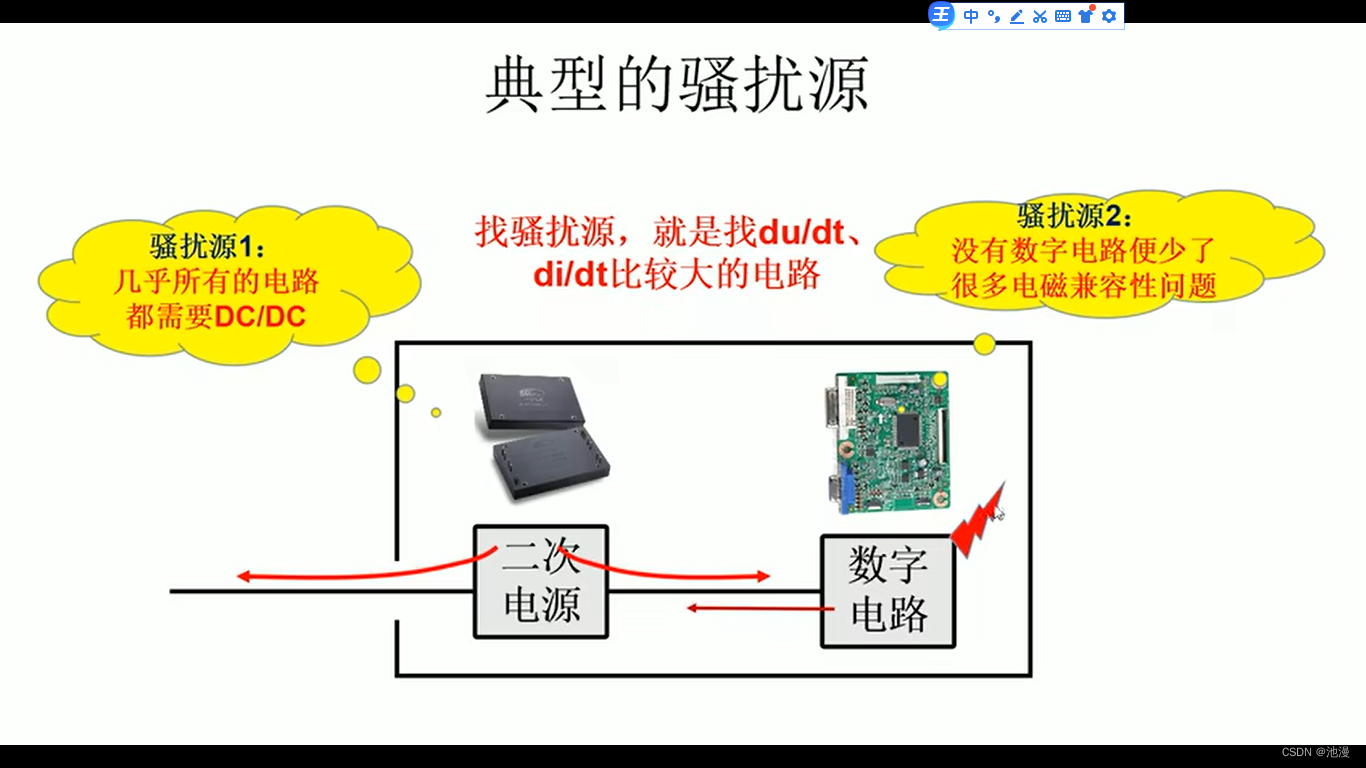

DC模块在工作的时候，内部存在比较大的du/dt，因此它会通过输入电源线和输出电源线产生电磁骚扰。数字电路的电压和电流都是脉冲状态的，因此数字电路也是种典型的骚扰源。数字电路在工作时，一方面会产生电磁波的辐射，另一方面会通过电源线产生传导发射。

小结：
找骚扰源就是找du/dt比较大的电路。普通设备中典型的骚扰源有两个，一个是DC/DC模块，另一个是数字电路。

• DC/DC模块自身的电磁辐射不是主要的原因，主要是输入、输出电源线传导发射和辐射发射。

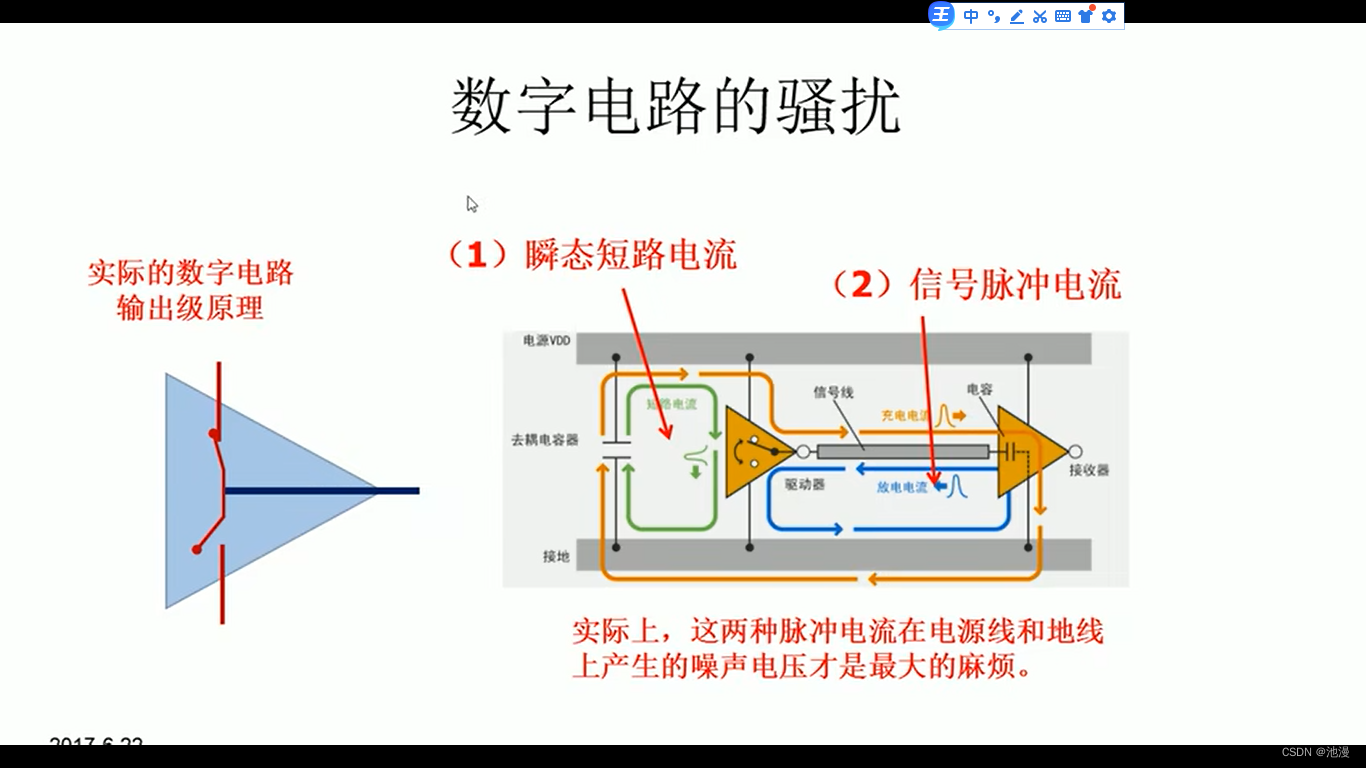

• 数字电路中，有两个骚扰源电路，一个是电源线回路，另一个是信号驱动回路。这两个骚扰源电路在电源线和地线上产生的噪声电压是值得重点关注。

P17：怎样减小DC模块的骚扰

控制DC/DC模块的骚扰发射，意义不仅在于顺利通过CE1102等传导发射试验，还在于降低内部电路的辐射，改善内部电路的电磁兼容性。当内部有低电平的模拟信号时，控制DC/DC的辐射就更有必要。

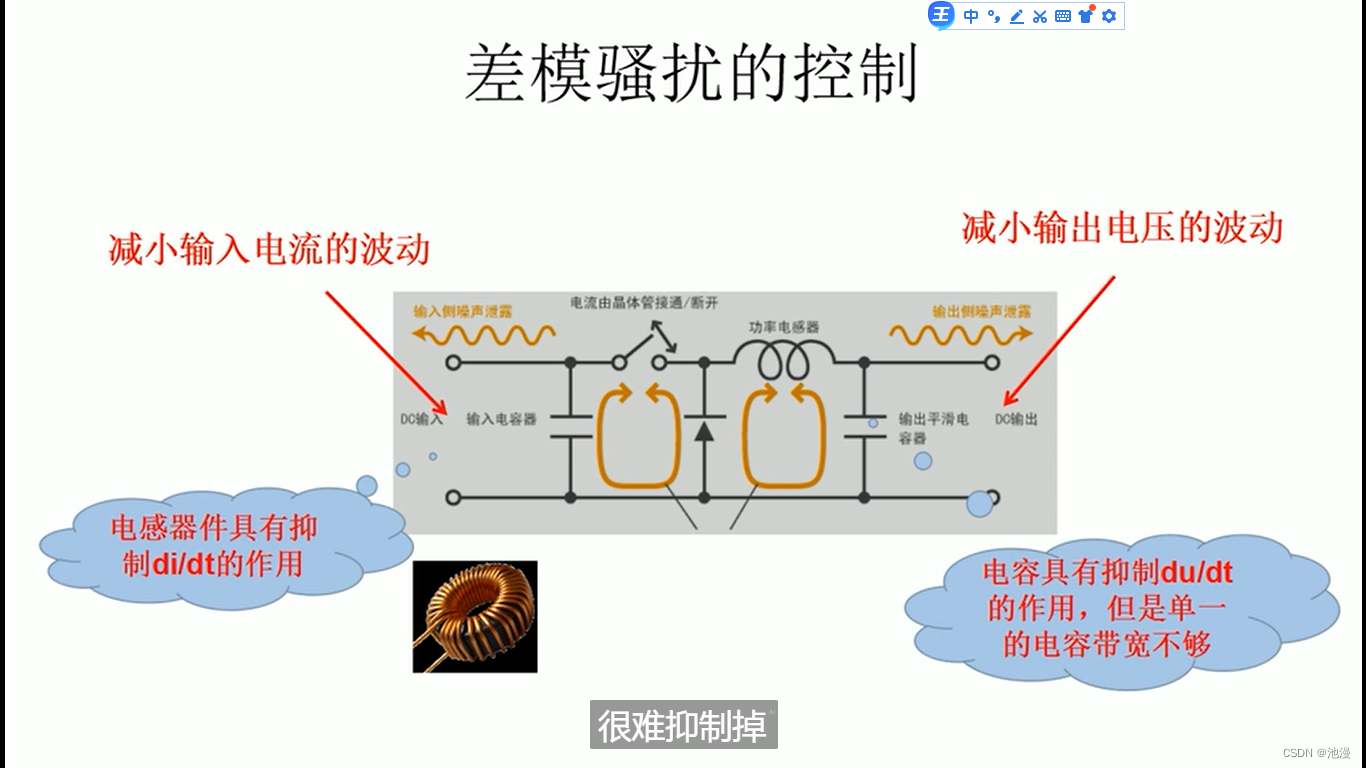

差模骚扰是发生在电源线的两根线之间的一种电流波动，那么设计思路就是限制这个电流的波动，而限制电流波动的最有效的器件就是电感器件，因此只要在这个电源线上串联接入一个电感器件，就可以减小电流的波动，从而控制传导的骚扰发射。在实际使用中，我们是在两个线上分别串联一个电源，这样做的好处是能够保持电源线的平衡性。前面说过，在两个导体上施加共模电压的时候，如果说两个导体是非平衡的，也就是说它们对地的阻抗不一样，那么共模电压就会转变成差模电压，这时会对电路形成不良影响。

对于输出端的噪声电压，我们要关注电压的波动，那么控制电压波动的器件就是电容。需要注意的是，电容自然具有控制电压变化的能力，但是实际的电容的有效频率范围是一定的，也就是说，实际的电容器往往对高频电压的波动的控制能力比较弱。一些DC模块的技术规范里会有输出电压的电压波动小于多少毫伏，但是会有一个前提条件，就是说测量电压波动的示波器带宽不能超过20兆，就是因为20兆以上这种高频的电压波动，普通的滤波电容很难给它抑制住。

共模骚扰如何产生的？

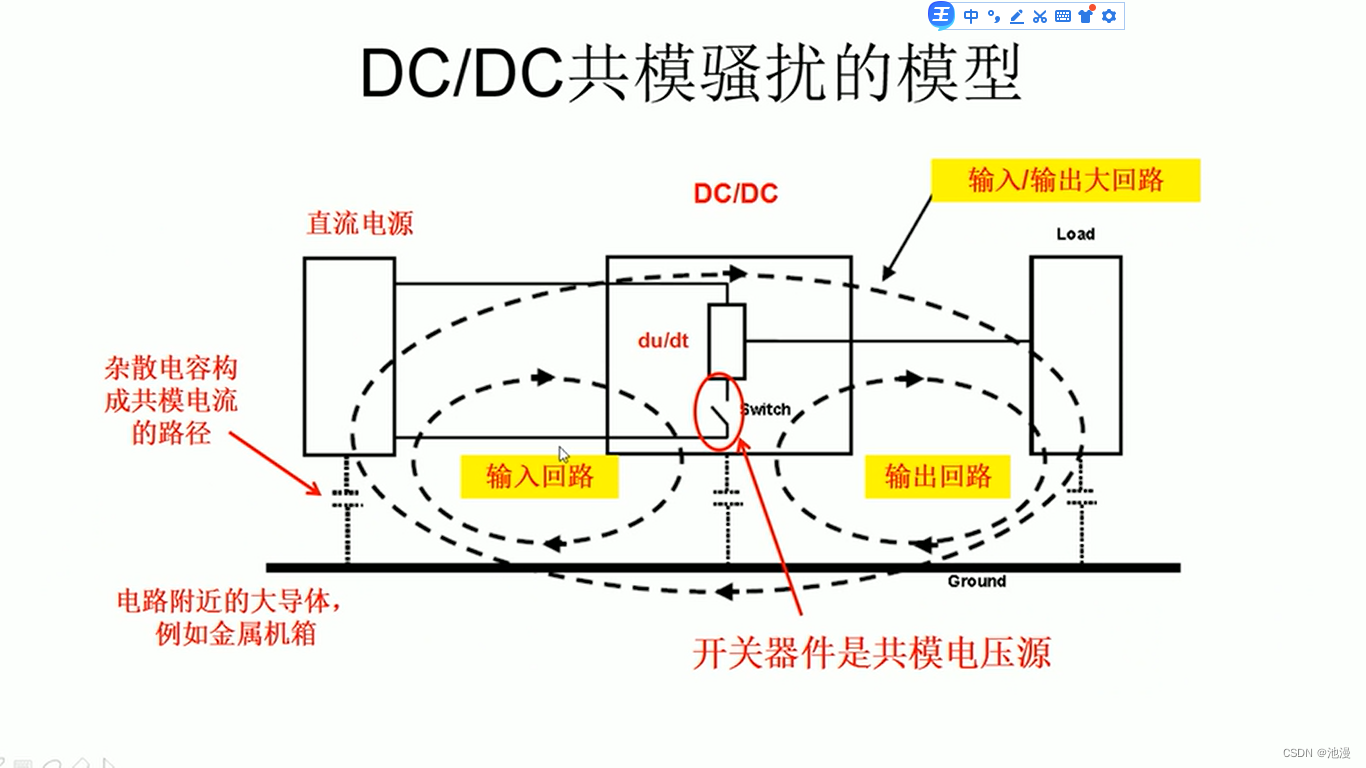

首先要找到共模骚扰的共模电压源在什么地方，随着开关器件的通和断，呈现出脉冲式的电压波形，因此具有比较大的du/dt。那么在脉冲电压的驱动下，就会形成三个共模电流的回路。

第一个回路叫输入回路。输入回路是在这个电压源和地之间的杂散电容以及地，还有电源和地之间的杂散电容以及电源线测量到的一种共模电流。这个大家很关注，大家不关注的另外一个回路叫输出回路。输出回路的形成机理和输入回路是一样的，只不过在这里负载顶替了。虽说在电磁兼容试验中，我们并不测量它实际的辐射传导发射的强度，但实际上它对电路的影响是很大的。因为它产生的辐射全部在机箱的内部，会对机箱的内部的一些敏感电路产生影响。第三个回路叫做输入输出大回路。这是在输入线和输出线之间形成的一个回路。这个回路影响机箱内部的敏感回路，也会在输入端构成我们的传导骚扰发射的一部分。

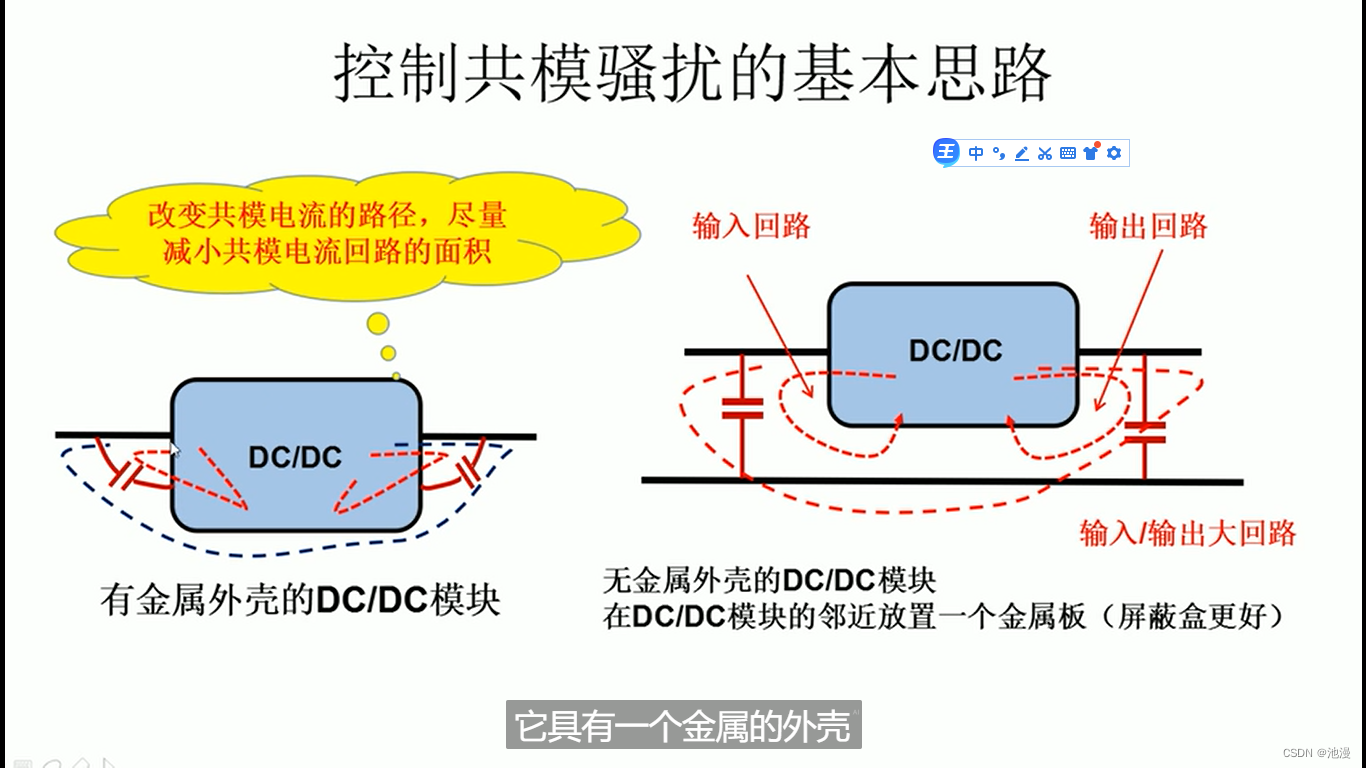

我们控制共模骚扰的基本思路就是改变共模电流的路径，一方面通过减小共模电流的路径可以减小共模电流的辐射，另一方面可以改变共模电流的路径，做电磁兼容试验时不要使测量仪器检测到这种共模电流。有两种情况，一个是DC模块具有一个金属外壳，这时候只要在输入线和金属外壳之间、输出线和金属外壳之间加上两个旁路电容，共模电流的回路就发生了改变。只要这个电容离这个外壳很近，就可以形成一个非常小的一个共模电流回路，它的辐射很小。在这个输入线和输出线之间，这个大回路也会形成一个比较小的公共电流回路，很多场合DC模块的外壳并不是金属的，这时共模滤波电容就没有地方接，怎么办呢。我们可以在DC模块的附近设置一块大的金属导体，然后把电容接到这个导体上，只要这个导体距离DC模块比较近，也能形成一个比较小的共模电流回路，实际的滤波电路如下图所示。

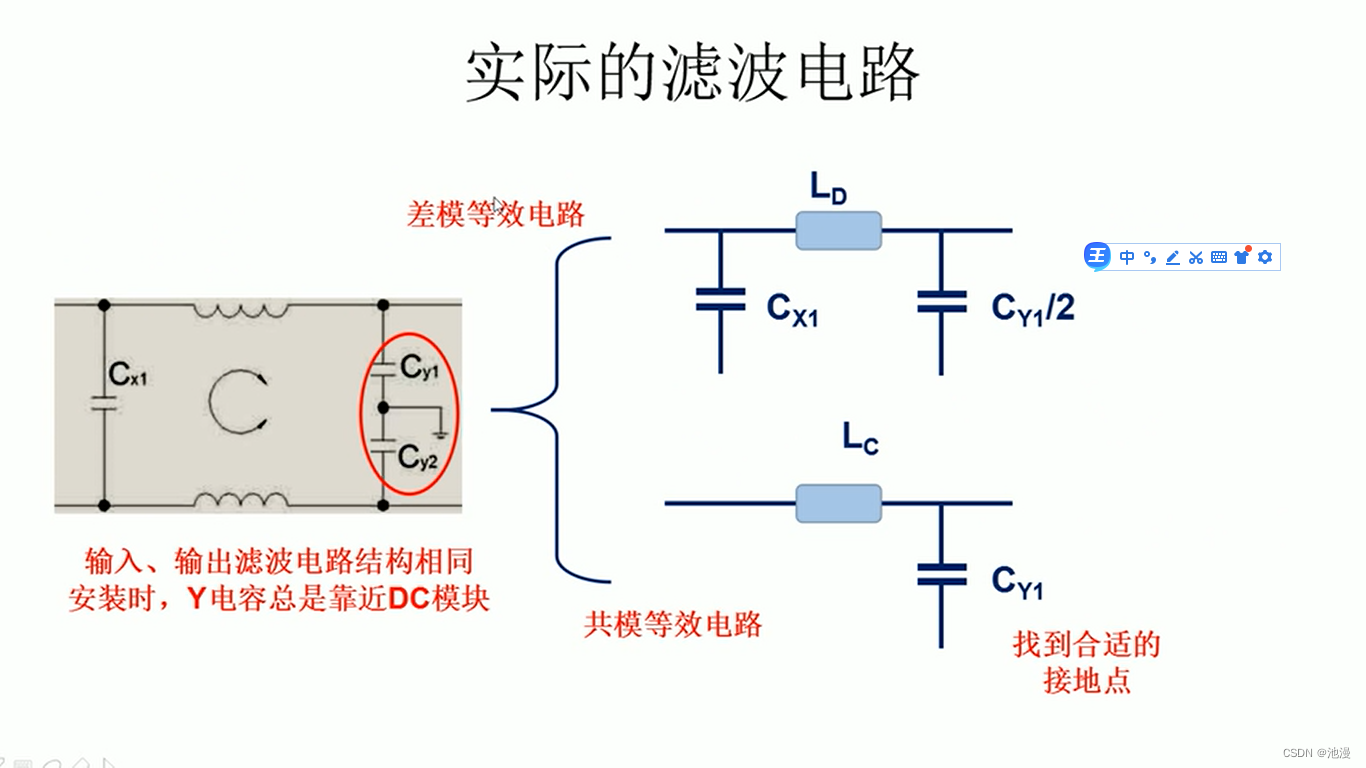

由四个器件组成，Cx1叫做差模滤波电容，Cy1和Cy2叫做共模滤波电容，在实际电路中，这俩电容值是一样的。这个电感符号表示共模电感，这个电感具有很大的共模电感量，也有一定的差模电感量，因此，这个电路对于差模骚扰而言，它的等效电路如右图所示，这个LD指的是共模电容的差模成分，两个CY电容是一样的，所以等效为1/2的工作电容。LC是电感的共模电感，共模滤波而言，这个共模电容CY的接地点很重要。一定要注意给这个共模电容创造一个合适的接地点。

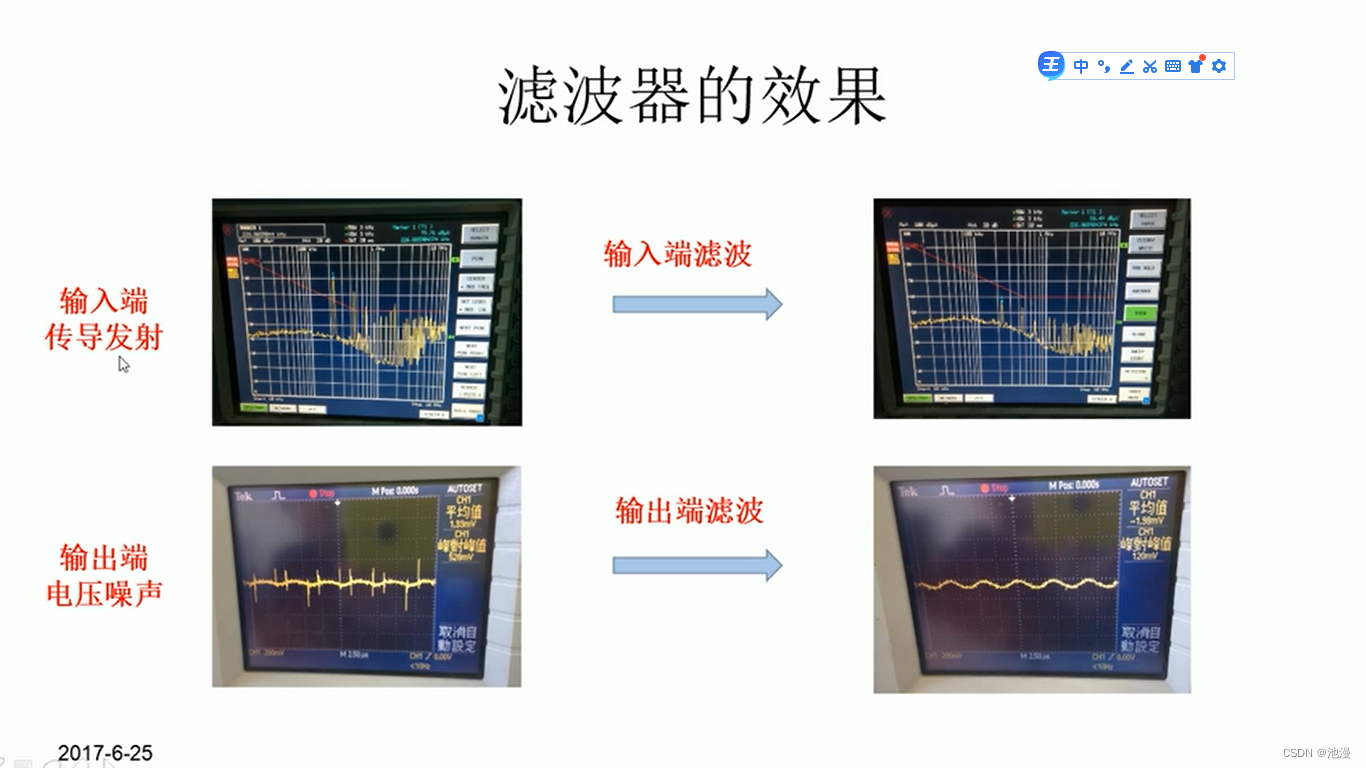

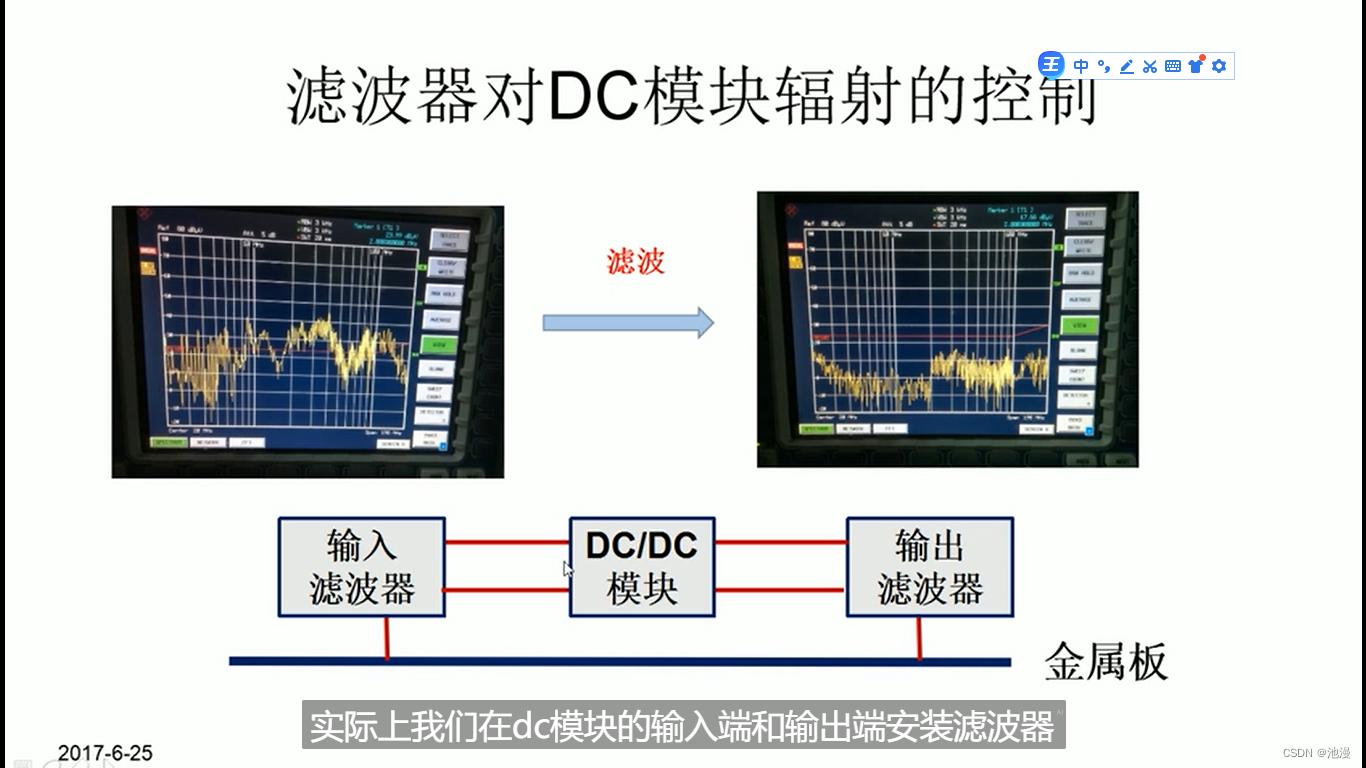

实际上，我们在DC模块的输入端和输出端安装滤波器，不仅改善了传导骚扰发射，同时对辐射也有非常明显的效果。

小结：
解决DC模块骚扰的办法是在输入、输出端安装滤波器。
滤波器要对差模骚扰、共模骚扰都有抑制效果。
滤波器对共模骚扰的抑制效果，与接地点的选择有很大关系。对于金属壳体的DC模块，DC模块的金属外壳就是接地点。
安装滤波器时，滤波器中的共模电容应该靠近DC模块一侧。

P18：PCB上的辐射源究竟在哪里

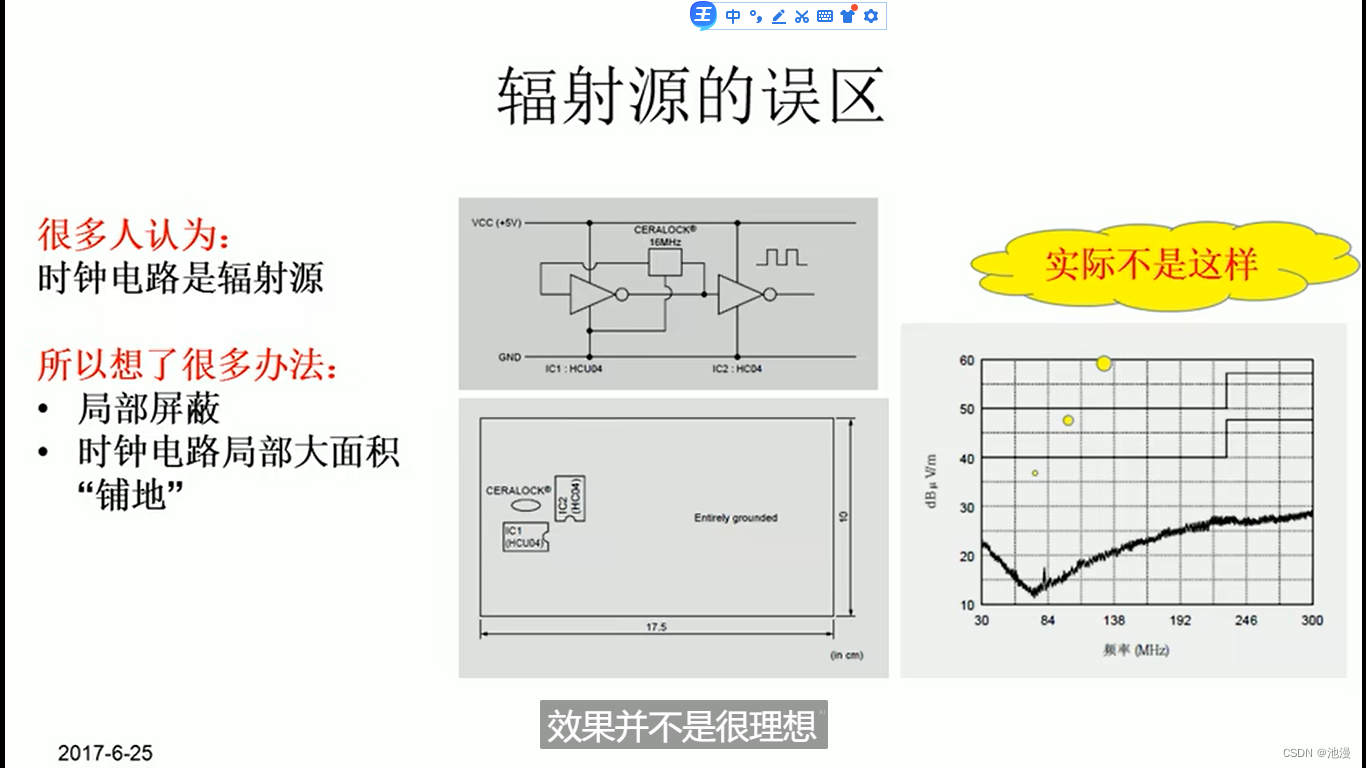

当设备的辐射发射超标时，设计师们会花费很多精力查找辐射源。往往在PCB上找到了辐射源后，并采取了局部屏蔽等措施，结果并不满意，有时甚至没有任何效果。

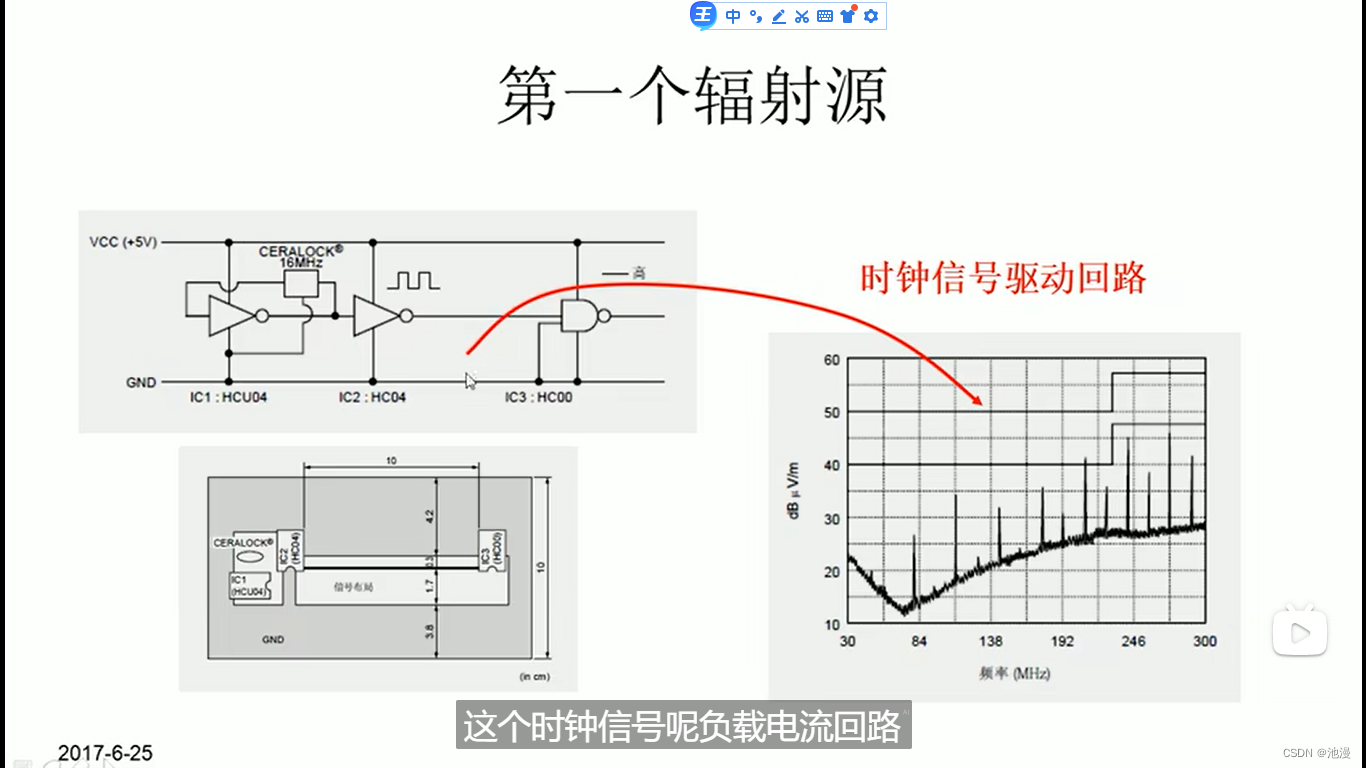

时钟电路驱动负载电流回路，时钟电路后面接了个负载，在线路板上面就构成了一个比较大的电路，灰颜色代表了地线，辐射强了很多，说明时钟信号的负载回路是一个辐射源，所以要控制时钟信号的辐射，就要控制这个回路的辐射，比如让回路面积小一些。

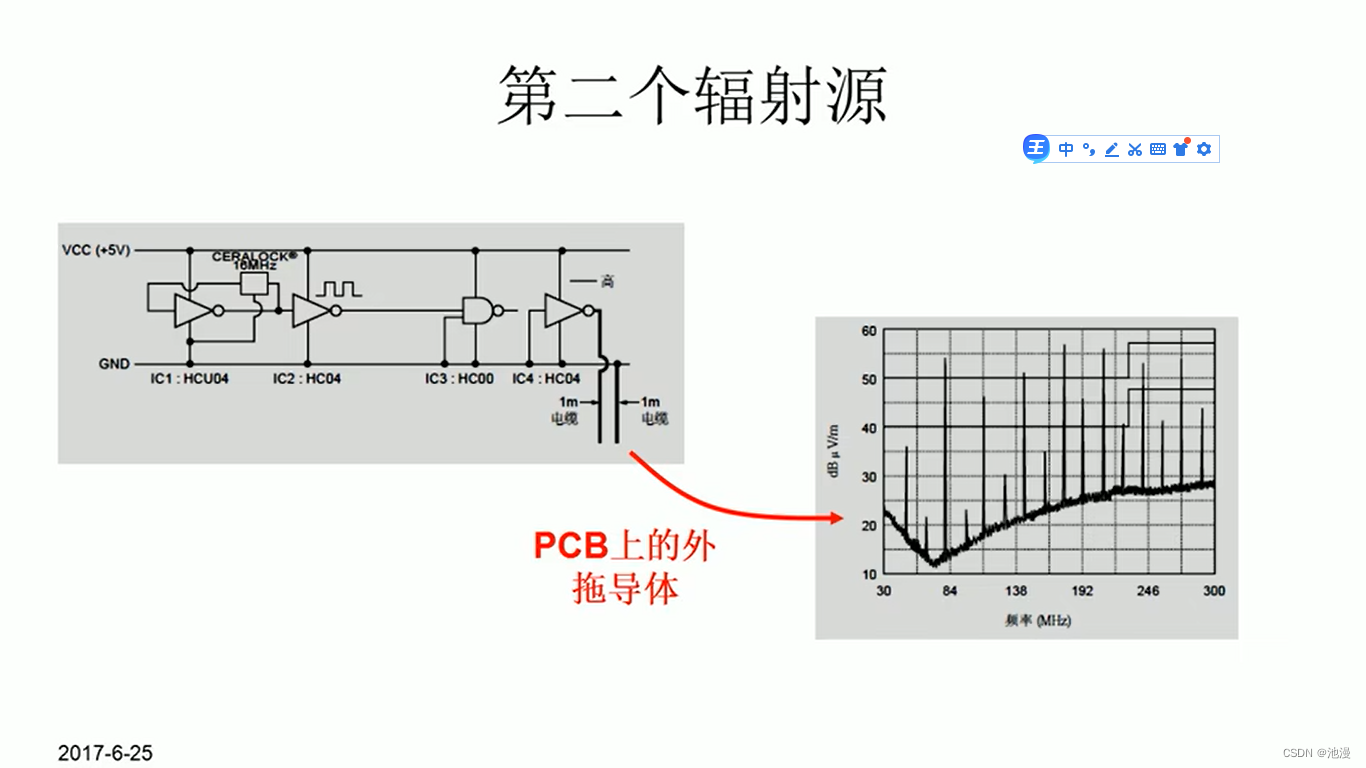

第二个辐射源是连在线路板上的一些外拓电缆。在前面那个负载电路的基础上，电路的输出端接了一个导线，在线路板的地线上接了一个导线，可以看到辐射更强了一些。这个电路实际上本身并不产生一个变化的电压或者变化电流，因为这是一个逻辑上的非门电路，它的输入端和地接上了，也就是说输入是低电平，因此它的输出端是高电平。相当于这个导线在内部和电源线是连着的，因此新添的这个辐射是从电源线和地线上面辐射出来的。我们应该减小电源线和地线上的噪声电压。

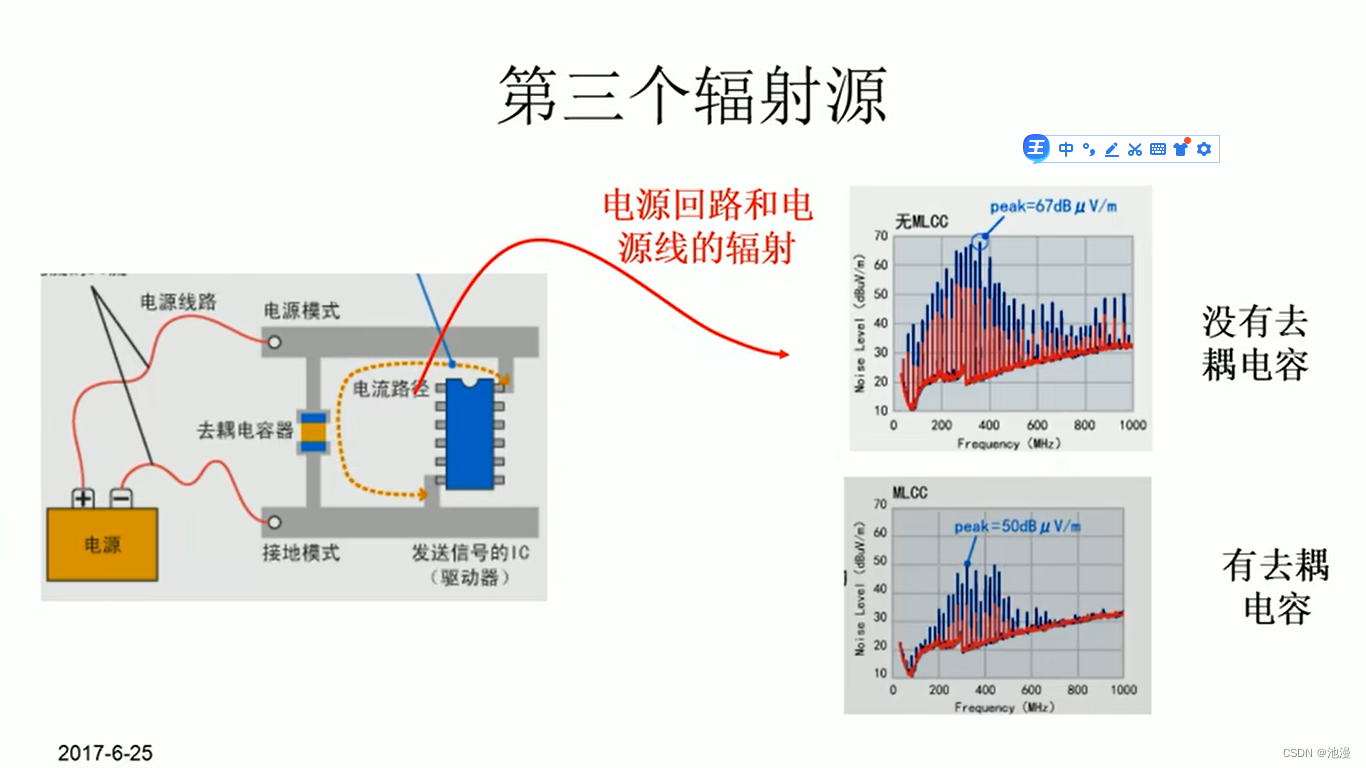

第三个辐射源实际上是在电源线和地线形成的这个回路里面。数字电路在工作的时候，当它的输出电平变化的时候，它就会引起电源线上面出现突变电流，这个电流就会产生辐射。加了去耦电容后辐射明显减少，说明这个辐射确实是从芯片的供电回路里面产生出来的。因为加了电容后，这个电路芯片的一部分电流由电容来提供，而电容的活动面积小了很多，因此它的辐射也就小了很多，所以一个时钟电路自身产生的辐射是可以忽略的，但是它所驱动的一些个天线（包括环路天线和偶极天线）产生的辐射是不能够忽略的。

小结：
时钟信号虽然是最强的骚扰源，但是并不意味着时钟产生电路是最强的辐射源。时钟信号需要借助天线才能够辐射。主要有三个天线：

1. 时钟信号驱动负载形成的闭合回路
2. 时钟电路的供电回路，以及电源线
3. 时钟电路地线上连接的各种导体

P19：怎样控制PCB板的电磁辐射

对于今天的电子设备，尽量减小PCB的电磁辐射对于保证设备通过电磁兼容试验非常重要。因为，现代电子设备为了获得良好的人机界面，外壳上会有很多显示、操作器件，甚至有触摸屏，还会导致机箱很难具有较高的屏蔽效能。因此，必须尽量降低内部电路的辐射强度。

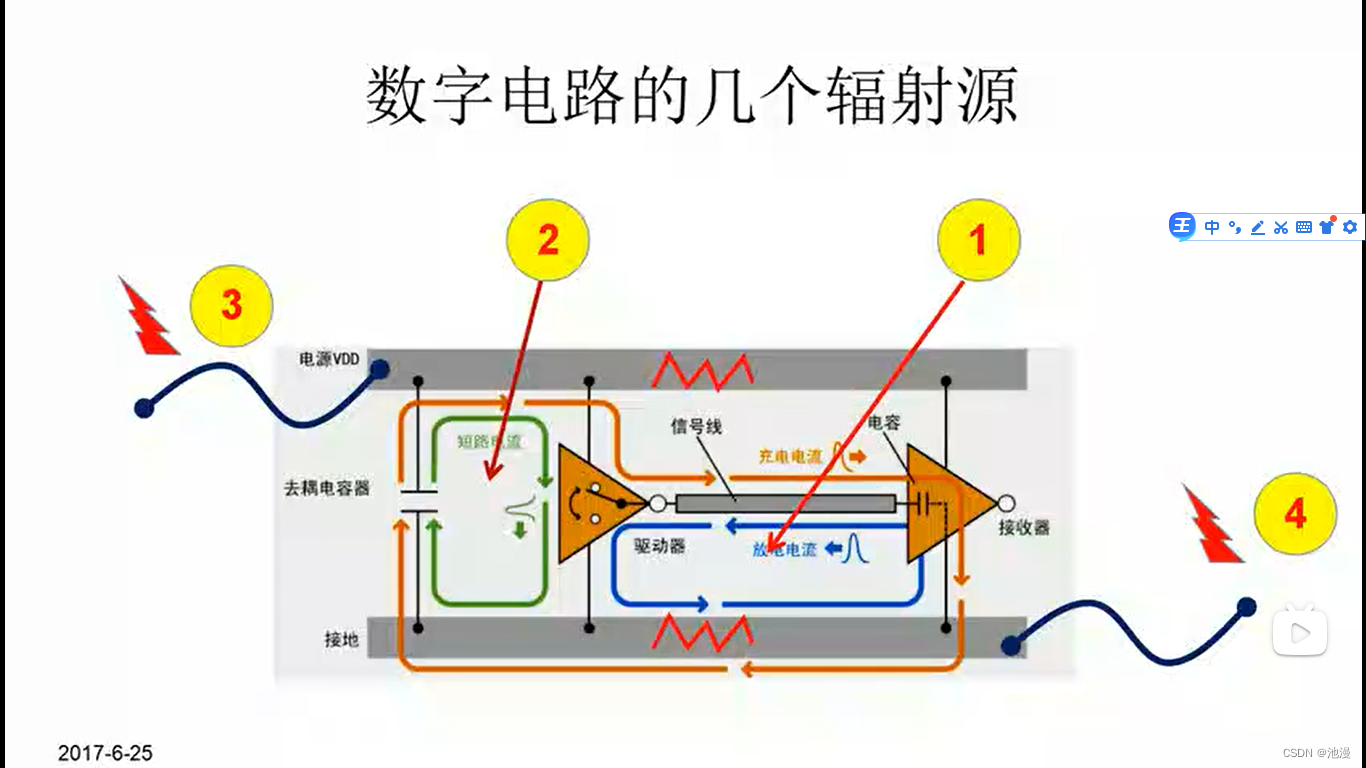

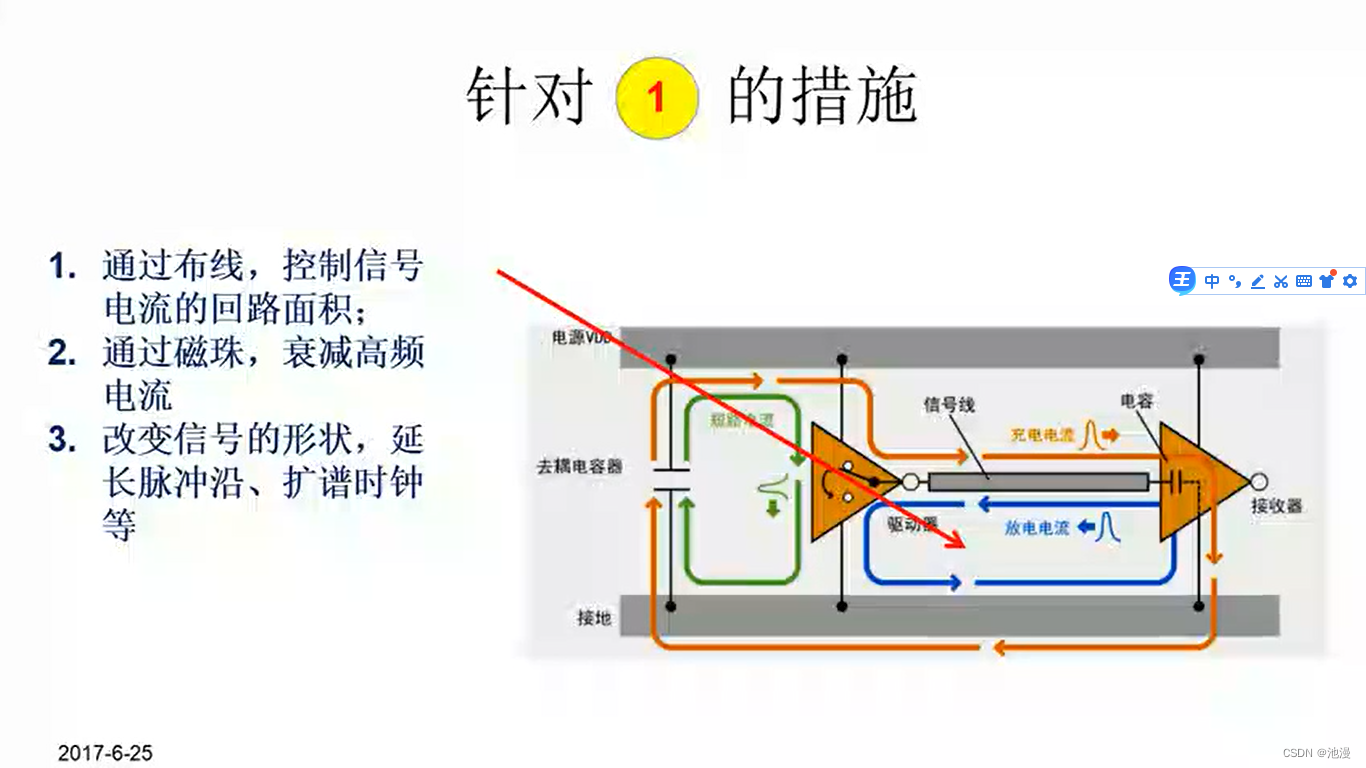

第一个辐射源是数字电路的输出端与负载构成的一个电流回路，由于数字电路输出的都是脉冲电压，因此在这个回路里边形成的电流也是脉冲电流，这就构成了环形的一个辐射天线。

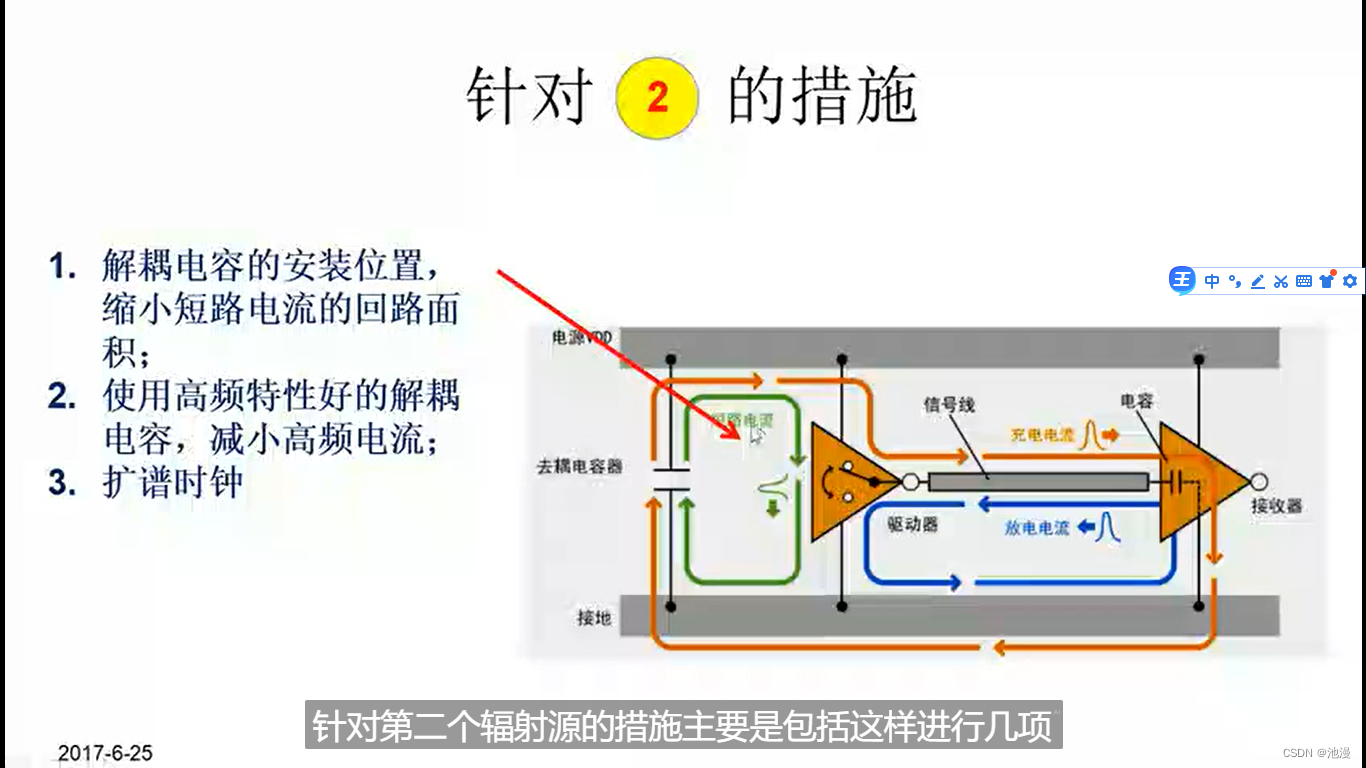

第二个辐射源是在数字电路的电源和地线形成的回路里边。数字电路在工作时，输出端状态如果发生变化，比如说从低电平到高电平，或者从高电平到低电平，它都会在电源线和地线上面形成一个短暂的短路电流。这个电流虽然时间很短，但它的幅值可能会比较大，也就是说它会有比较大的di/dt，因此它包含了比较丰富的高频成分，这时候在这个回路里面就会有辐射。

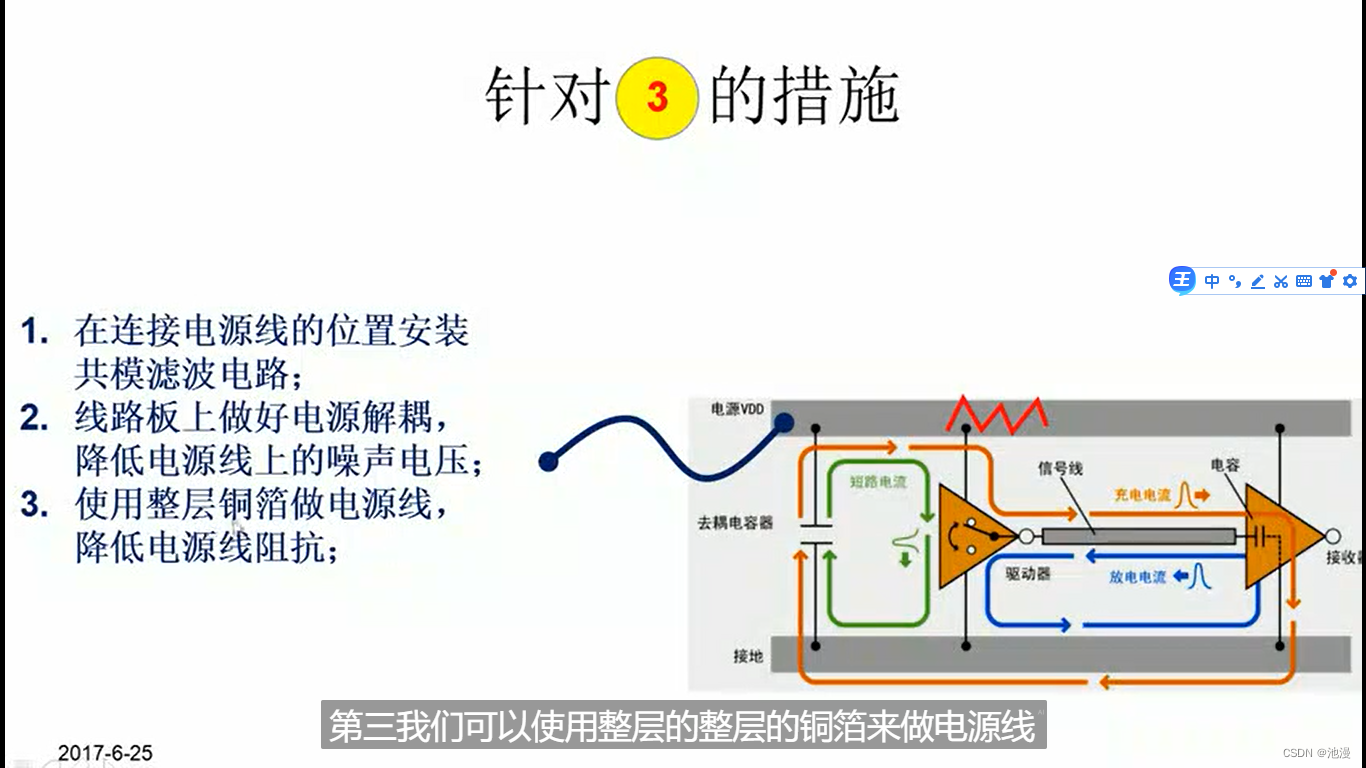

第三个辐射源是和pcb板的电源线连接的一些导体。pcb会和外部的一些电源连起来，这时电源线上产生的噪声电压构成了驱动这个导体的电压，构成了一个偶极天线。

第四个辐射源类似于第三个辐射源，但它是与地连接，由于当地线流过一些脉冲电流时，也会产生很多噪声电压，所以在噪声电压的驱动下，这个导体就形成了一个辐射天线。

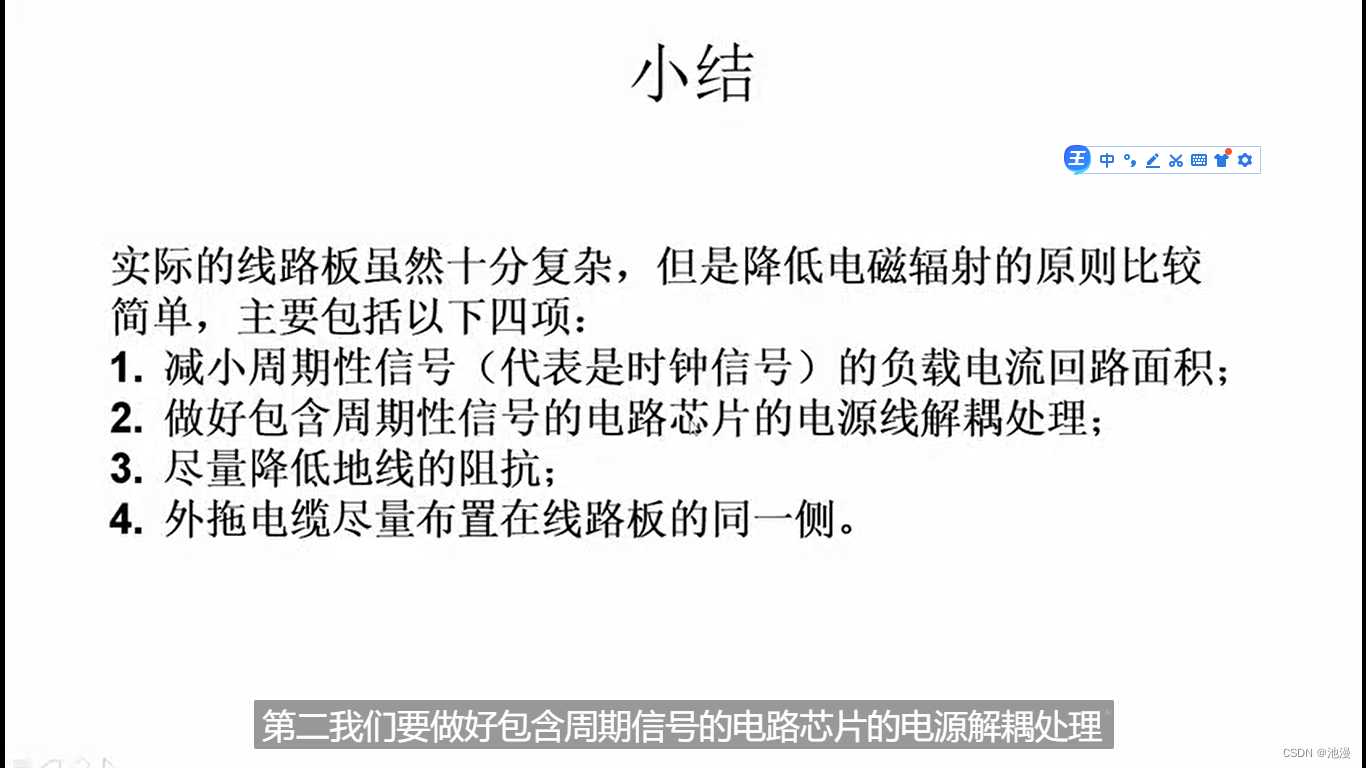

小结：
实际的线路板虽然十分复杂，但是降低电磁辐射的原则比较简单，主要包括以下四项：

1. 减小周期性信号（代表是时钟信号）的负载电流回路面积
2. 做好包含周期性信号的电路芯片的电源线解耦处理
3. 尽量降低地线的阻抗
4. 外拓电缆尽量布置在线路板的同一侧

P20:多层线路板是解决电磁兼容问题的简单方法

使用多层线路板，并设置专门的电源层和地线层可以明显的改善PCB的电磁兼容性。但是为了获得多层线路板带来的好处，需要注意一些细节。

小结：
提高PCB板电磁兼容性特性的关键是控制高频电流回路的面积和降低地线、电源线的阻抗。
使用多层PCB很容易达到这两个目标。
多层PCB中有专门的地线层和电源层，保证了地线和电源线的低阻抗特性。
地线层和电源层为高频电流提供了具有回路面积最小的电流路径。
但是，获得上述好处的关键是，底线层要保持完整性，不能强制高频电流改变路径。

P21：怎样处理地线上的裂缝

多层PCB之所以能够大大改善电路的电磁兼容性，是因为有一层完整的地线面，这个地线面为高频信号电流提供了一个最小面积的回路。实际PCB中的地线层上如果有裂缝，就不再具有这个效果。必须妥善处理这些裂缝，才能够发挥地线面的优点。

小结：
要充分发挥多层线路板的地线层的优点，必须避免地线层上出现裂缝。
这些裂缝有些是无意间形成的，有些是有意形成的，例如为了隔离数字电路与模拟电路。
消除裂缝影响的方法有两个，一个是在信号线的旁边连接一根短路线，另一个方法是在两块地线之间设置一个“桥”，所有跨越裂缝的信号线从桥上经过。

P22：怎样降低时钟信号的辐射

有经验的设计师都知道，时钟信号导致辐射发射超标的主要原因。除了前面所介绍的在布线方面要特别关注时钟信号的电路以外，对于时钟信号本身也可以采取措施，使时钟信号本身丧失一些强骚扰的特性。

前面从辐射天线的角度介绍了一些控制辐射的措施。这些措施主要用于时钟信号。本节要从时钟信号本身采取措施，进一步降低辐射。

时钟辐射最强的原因：

• 周期性信号
• 系统中频率最高（差模辐射正比于频率的平方，共模辐射正比于频率）
• 高次谐波丰富

降低时钟信号骚扰的方法：
一、降低信号的周期性

具体来说，使时钟信号的频率发生抖动。

频率发生抖动时，信号的谱线不再是一个单根的谱线，而是扩散开的一个谱线。当时钟频率发生抖动的时候，它的能量开始分散了，但是峰值减小了，这样我们的设备就容易通过emc实验。

这种有意让时钟的频率抖动，把谱线展开的技术叫做“扩谱时钟”。

实际上，这个技术可以应用到其他有周期性信号的场合，比如开关电源，现在也有采用抖动频率来控制开关器件动作的技术。注意，扩普时钟技术不太适用于某些场合，比如AD变换，如果时钟发生改变，就会导致变化的误差变大。

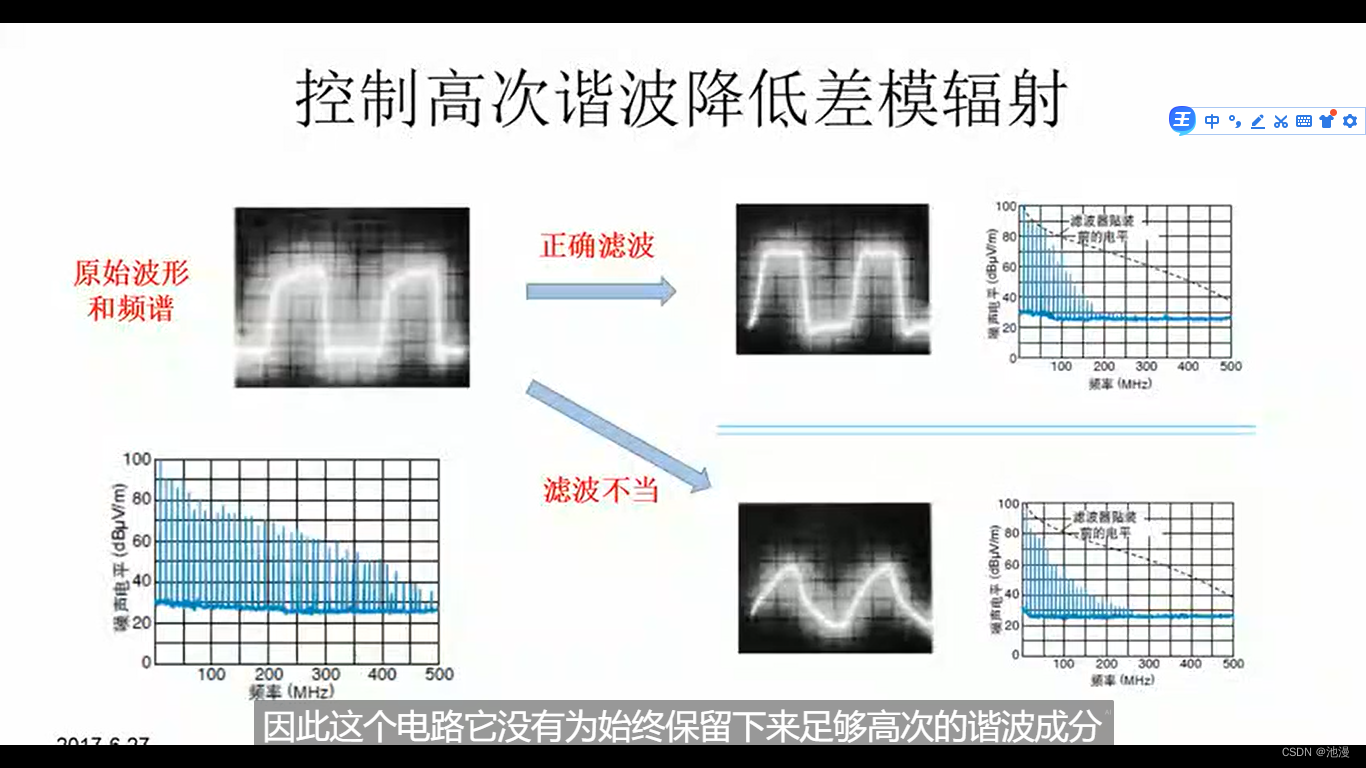

另一种减小时钟信号辐射的技术就是减小它的高次谐波。

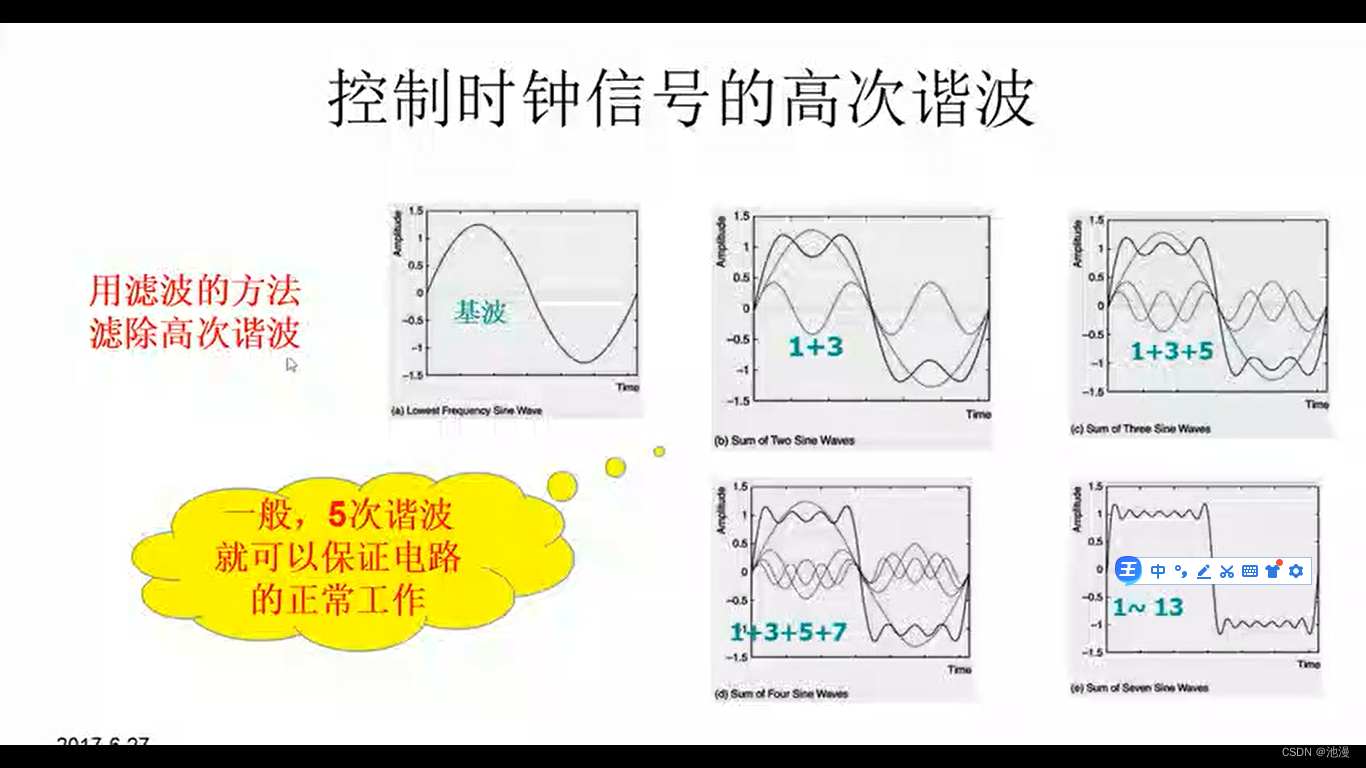

首先一个时钟信号有一个基波，当这个基波加上三次谐波之后，它的波形就发生了变化，如果再加上五次谐波。。。七次谐波。。。就越来越接近一个脉冲的波形，非常接近数字信号了。实际的数字信号波形比图片上的波形还更接近矩形，也就是更好看。因此可以预测实际的一个时钟信号肯定包含了更多的高次谐波。一般，5次谐波就可以保证电路的正常工作，更高次的谐波对于保证电路的正常工作是没有什么用途的，但却是产生辐射的主要原因。

控制高次谐波首先就是能够降低电路的差模辐射。

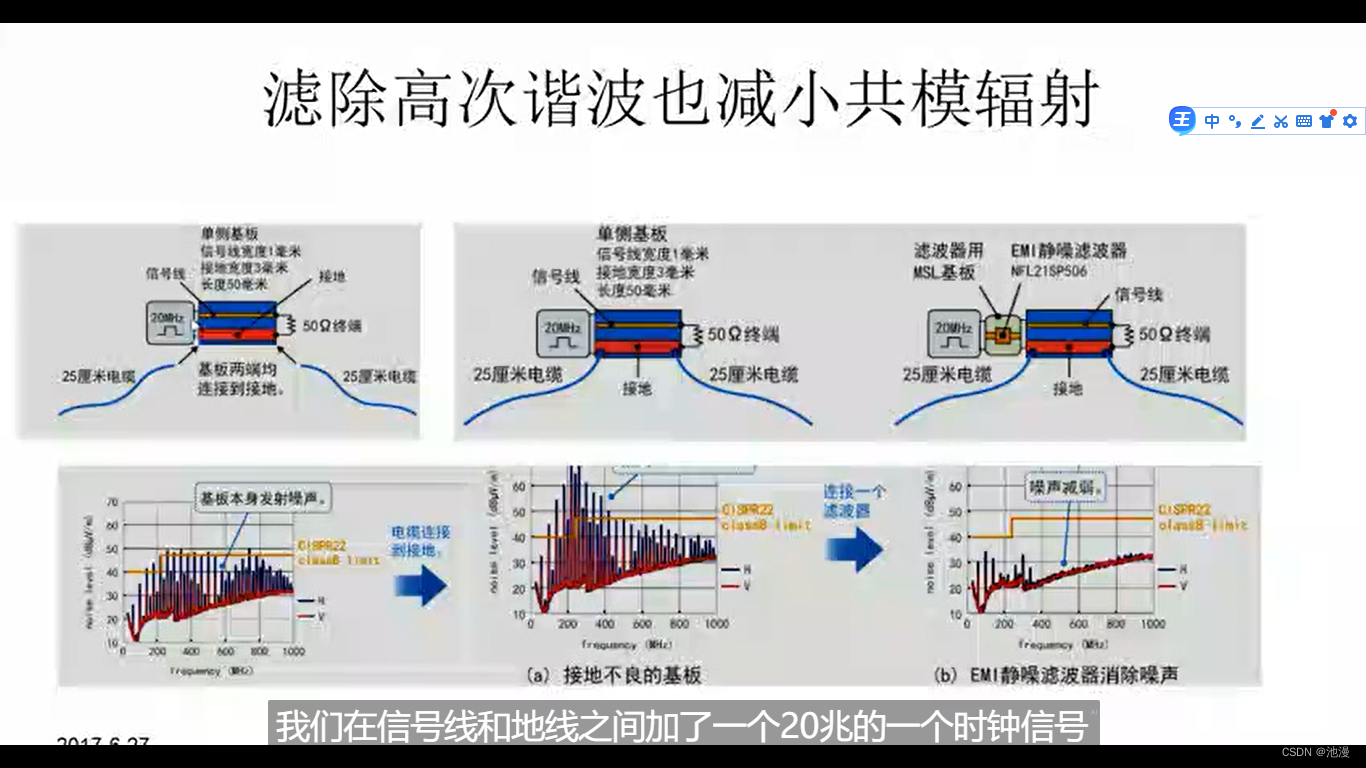

滤除高次谐波不仅有利于减小差模辐射，也有利于减小共模辐射。

小结：
时钟信号是最强的辐射源。除了采取前面所述的各种控制辐射的措施之外，对时钟信号本身也要进行控制，主要采用三个措施：
1、在满足系统要求的前提下，尽量降低时钟的频率；
2、时钟信号只要保留5次以下谐波即可，用滤波的方法消除高次谐波；
3、条件允许时，采用扩谱时钟

P23：为什么IO接口的处理特别重要

很多电磁兼容试验都是针对I/O电缆实施的。实际上，I/O电缆是外部骚扰进入设备内部电路的最好路径，甚至是比电源电缆还好的一条路径。骚扰不仅通过I/O电缆进入设备内部电路的最好路径，甚至是比电源电缆还好的一条路径。骚扰不仅通过I/O电缆进入设备，骚扰还从I/O电缆传出设备，产生电磁辐射。

黑色方框代表一个屏蔽的机箱，在机箱的内部，这个骚扰电路在工作时会产生辐射电磁场，同时会在d线上产生出一些噪声电压，这些辐射电磁场耦合到io电缆上去，然后沿着io电缆传输设备形成辐射，地线噪声电压也成为这个io电缆的一个驱动源，外部电磁场在io电缆上感应出一个共模电压，这个共模电压形成了一个共模电流，共模电流流过地线时，会在地线上产生噪声电压，这个噪声电压可能会对敏感电路产生影响。另外这个共模电流也会借助io端口的一些导线产生电磁场，这些电磁场会通过空间耦合到这个敏感电路产生影响，所以这个io端口确实是电磁骚扰进入设备和传输设备的一个大门。

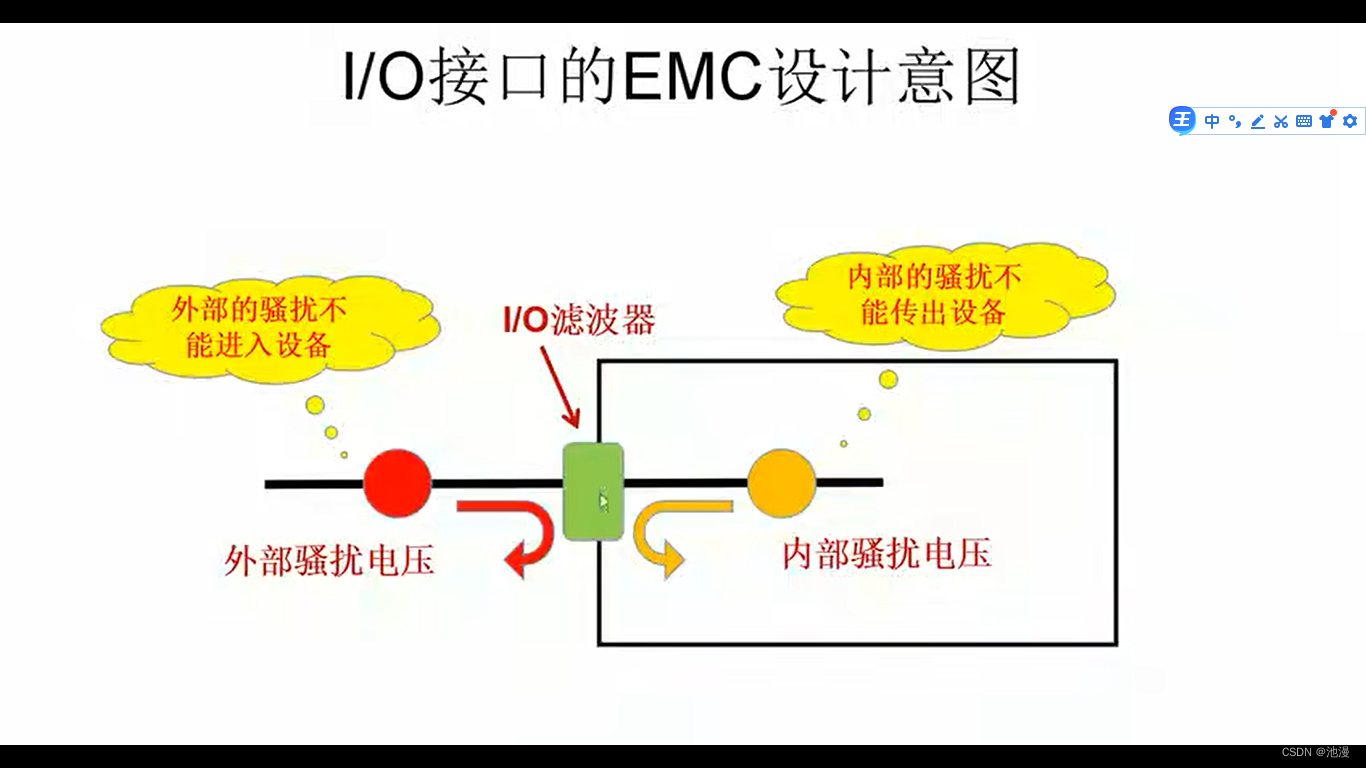

我们对io接口进行设计，主要目的有两个：一是阻止外部的骚扰电压产生的共模电流进到设备里面去，第二个是阻止内部的共模参考电压产生的共模电流传出设备。这里的io滤波器可以把共模电流给它反射回去。不管是外部的还是内部的，io滤波器把骚扰进出设备的大门关上了。

小结：

• I/O电缆是导致电磁兼容问题的主要因素，做好I/O接口电路的设计对于改善电路或者设备的电磁兼容性具有重要的意义。
• I/O电缆上的共模电流是导致电磁兼容问题的原因。
• I/O接口的设计目标是，截断电缆上的共模电流通路。主要的技术措施是滤波。

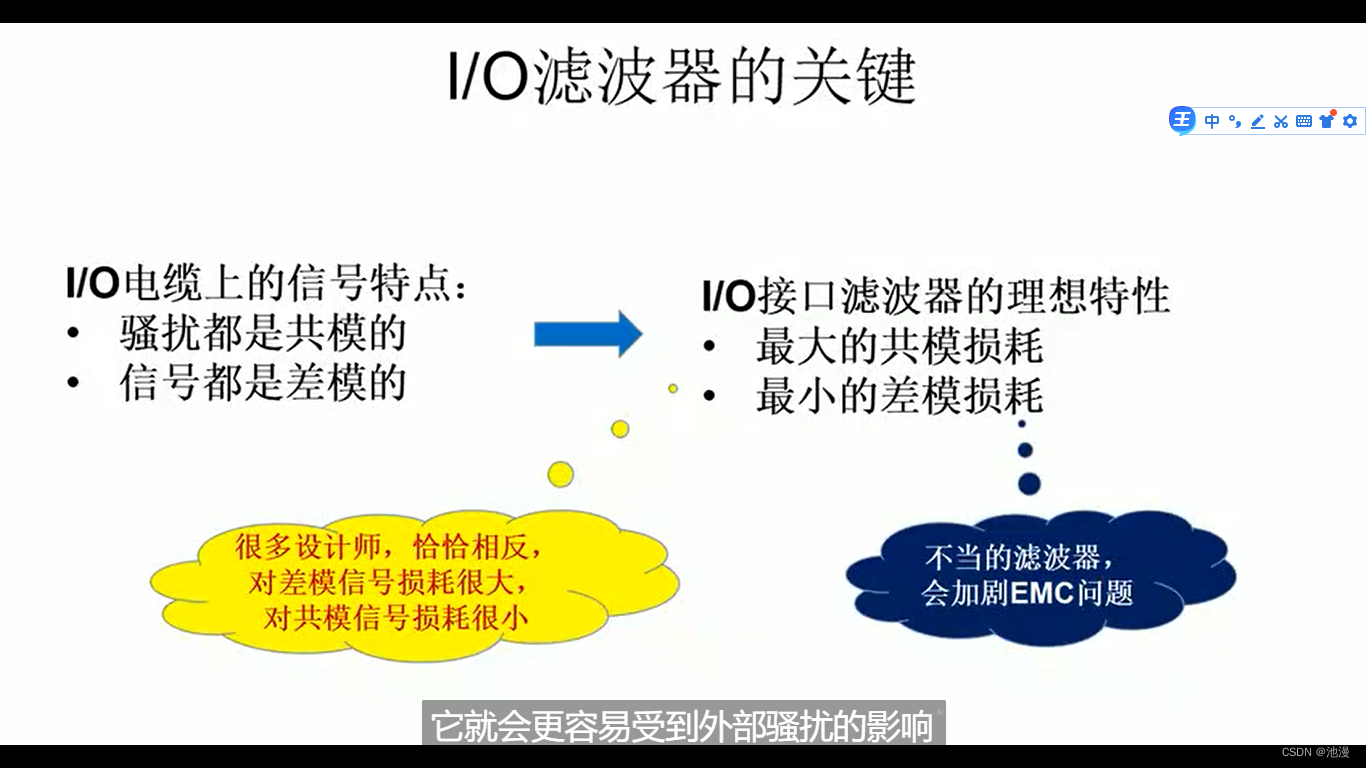

• I/O端口滤波电路的关键是，对共模骚扰有尽量大的衰减，而对差模信号的衰减尽量小。

P24：屏蔽机箱在电磁兼容中扮演的角色

很多工程师对于电磁兼容设计的第一反应是用金属做一个牢固的机箱并做好接地，也就是做一个法拉第笼。这是十分原始的想法，屏蔽机箱的作用不单纯是阻挡电磁波，电磁屏蔽也不是那么简单。

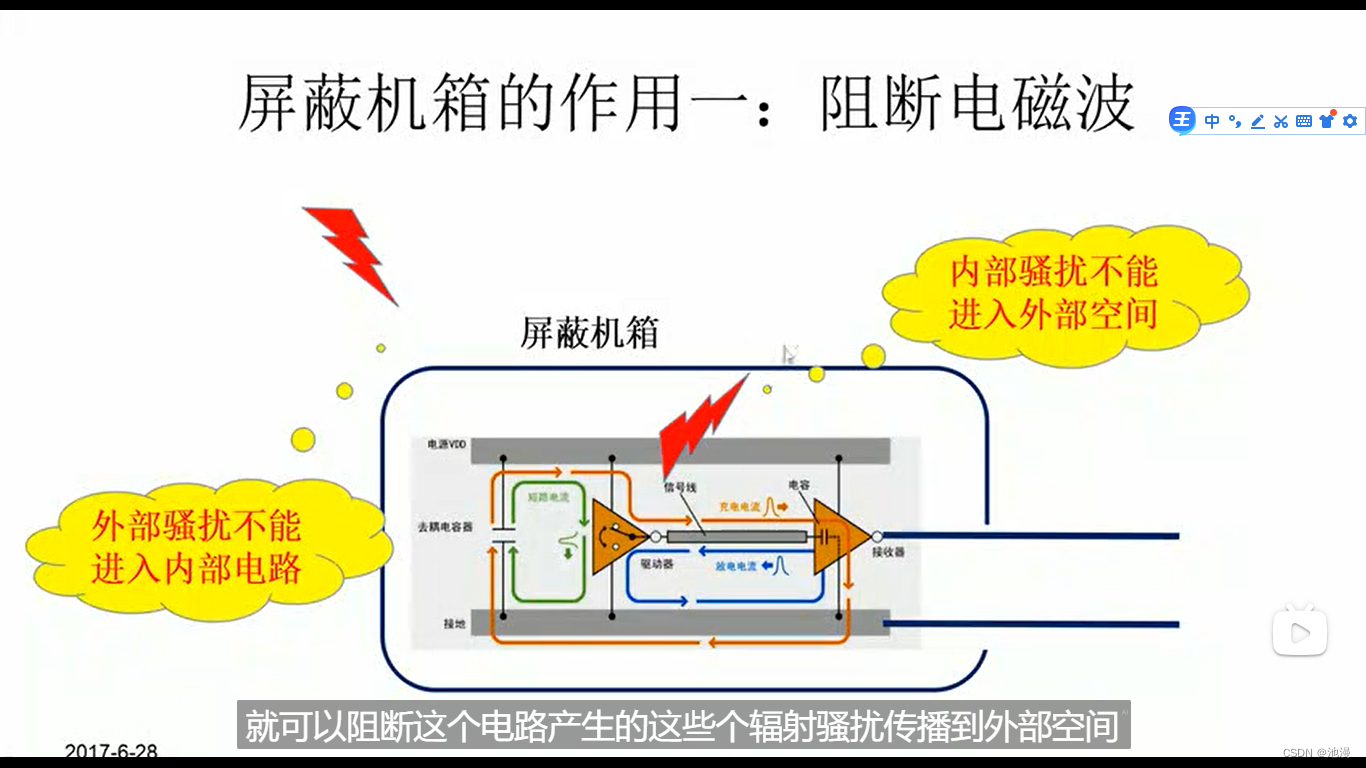

屏蔽机箱的第一个作用是阻断电磁波。电路工作时可能会产生电磁骚扰的辐射，另外外部空间的电磁波的骚扰也可能会对这个电路产生干扰。如果安装了一个屏蔽机箱，就可以阻断这个电路产生的辐射骚扰传播到外部空间，使我们的设备容易通过辐射骚扰发射的实验，同时也可以阻止外部的辐射性的电磁骚扰进到电路内部，有利于设备通过辐射骚扰敏感性或者抗扰性的实验。

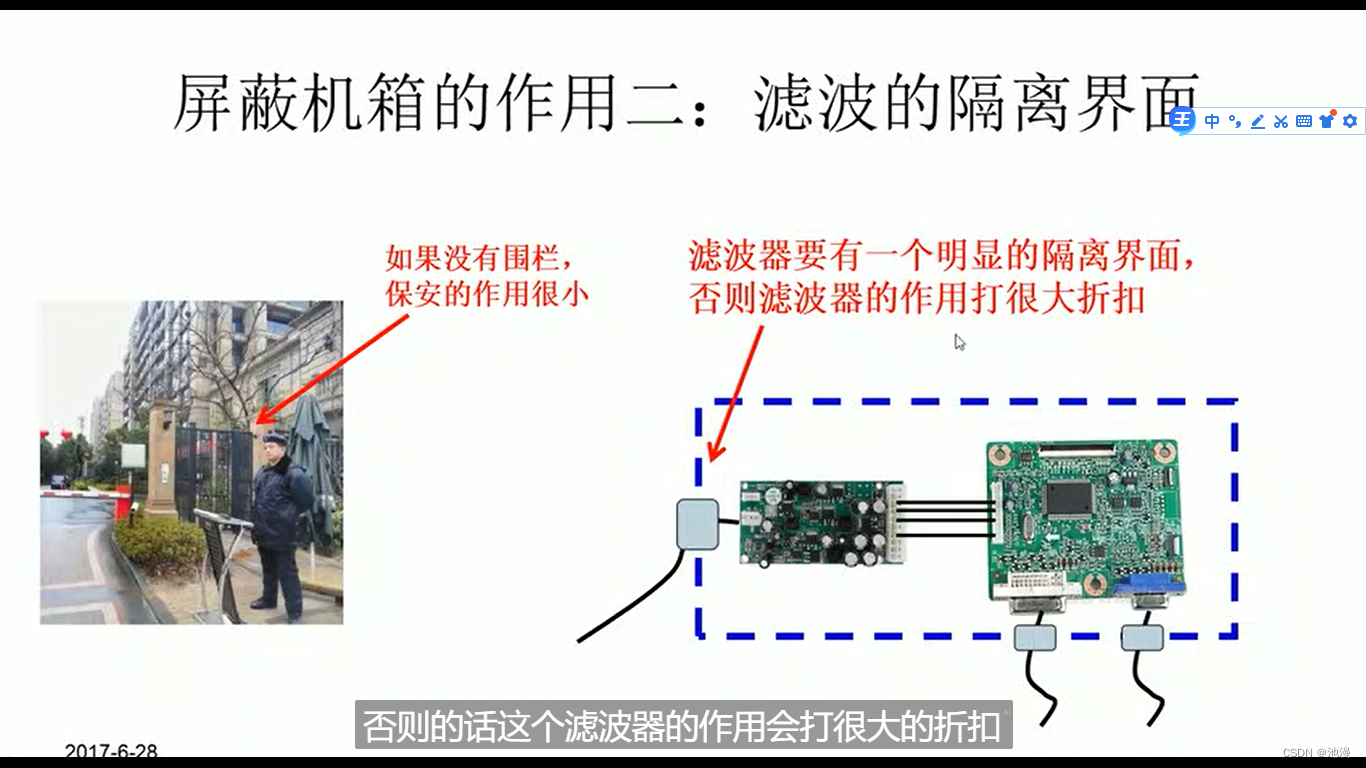

屏蔽机箱的第二个作用是滤波的隔离界面。滤波器允许电路需要的信号通过，并且阻止一些骚扰的能量通过电缆进入设备和传输设备，滤波器要有一个明显的隔离界面，否则滤波器的作用打很大折扣。这是一个电源线滤波器，它需要一个界面来进行隔离，虚线是将来要给电路安装的一个屏蔽壳体，后面会介绍到io电缆线也需要装滤波器。

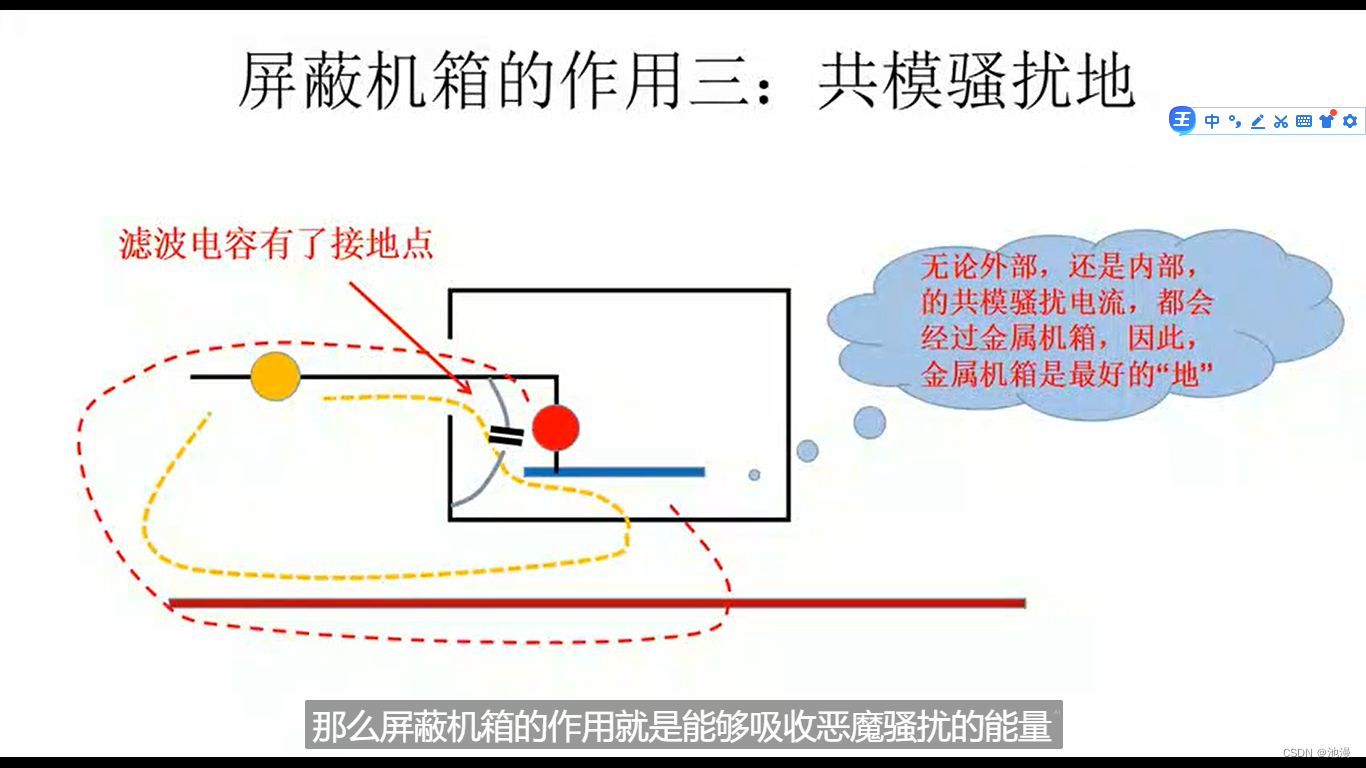

屏蔽机箱的第三个作用是作为共模骚扰的地。如果设备没有一个金属机箱，这个滤波电容就没有地方接地。

小结：

• 屏蔽机箱对于设备通过EMC试验，非常有益，特别是对于通过GJB151A/B这样的严格的试验，是必要的。
• 屏蔽机箱不仅隔离了内部电路与外部空间的电磁耦合，还为I/O电缆滤波器、电源线滤波器提供了接地和隔离界面。
• 如果没有屏蔽机箱，滤波器的性能不能充分发挥，并且共模滤波电容没有接地点，也就没有效果。

P25：用金属制作的机箱就是屏蔽箱吗?

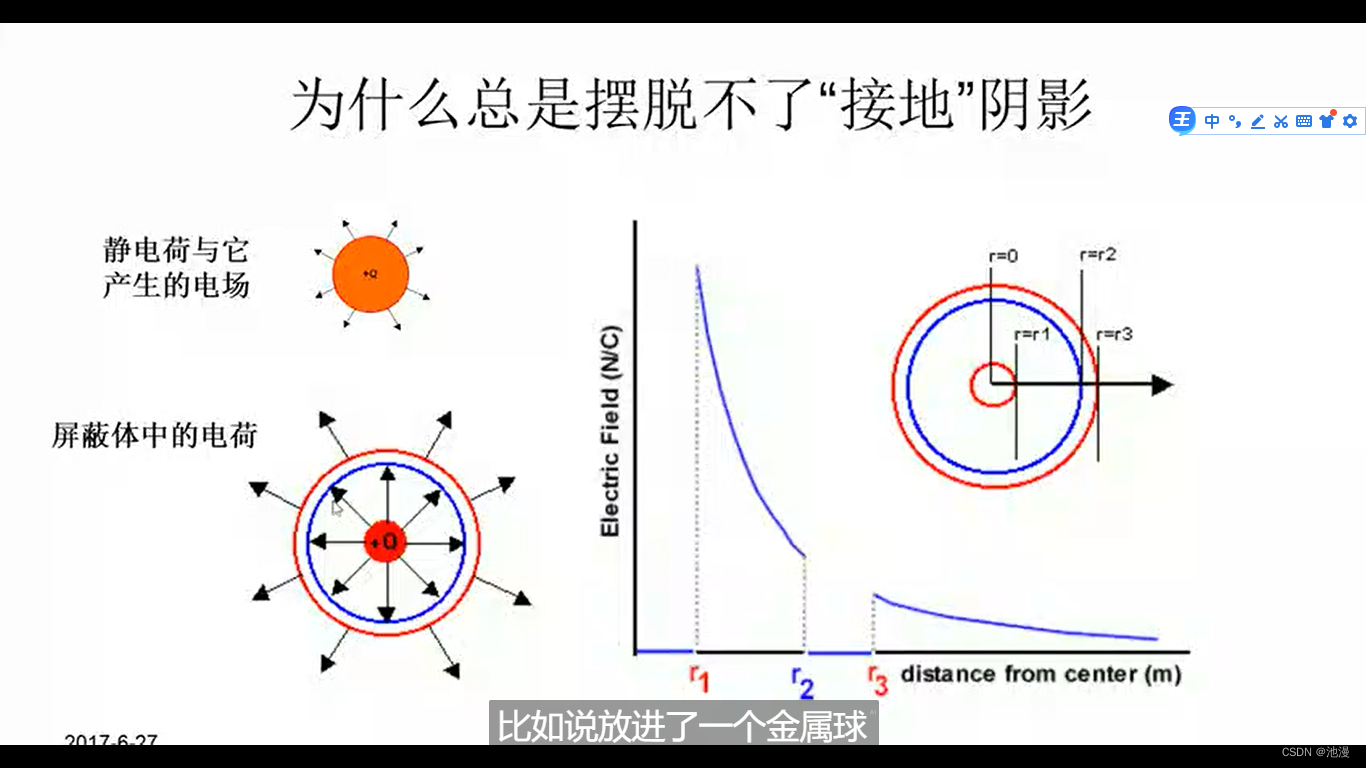

把正电荷放进屏蔽体之后，这个电荷在屏蔽体的内表面产生等量负电荷，这时观察外表面会发现这一圈里面总电荷量是零，所以r2到r3这段的电场为0。但是当观测点大于r3，也就是在球体之外，总电荷量又恢复成正q。唯一的方法是把屏蔽体外表面的正电荷泄放掉，这样不管观测点在哪，总电荷量总是零，而泄放正电荷的方法是接地，所以大家牢牢记住了屏蔽需要接地的概念。

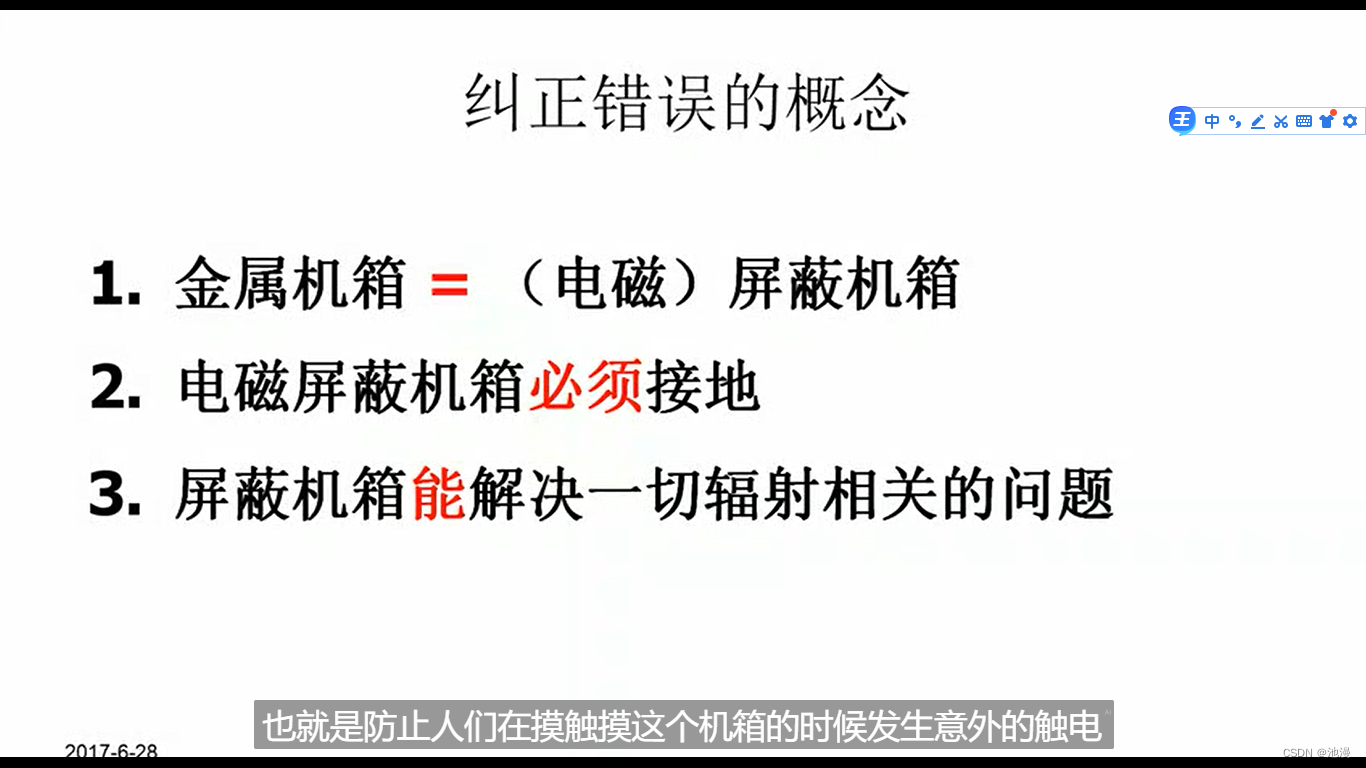

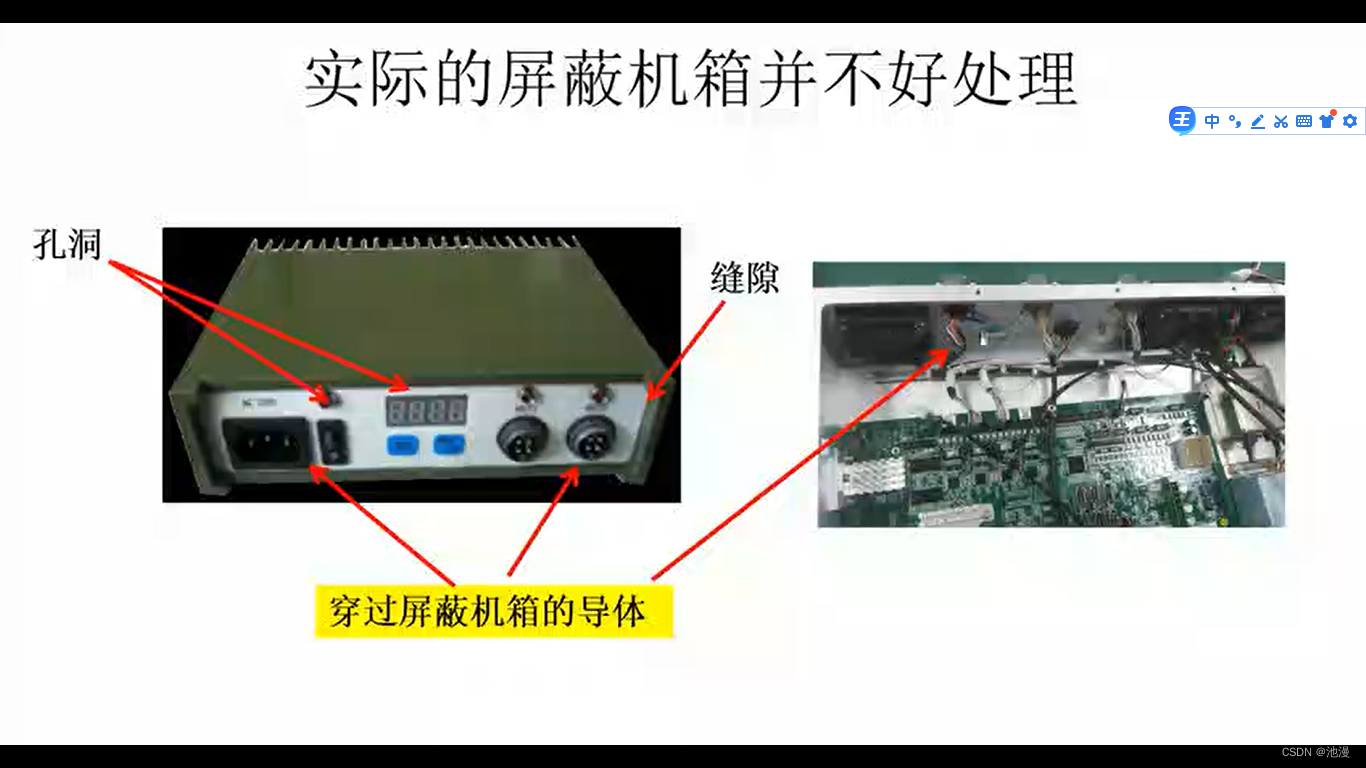

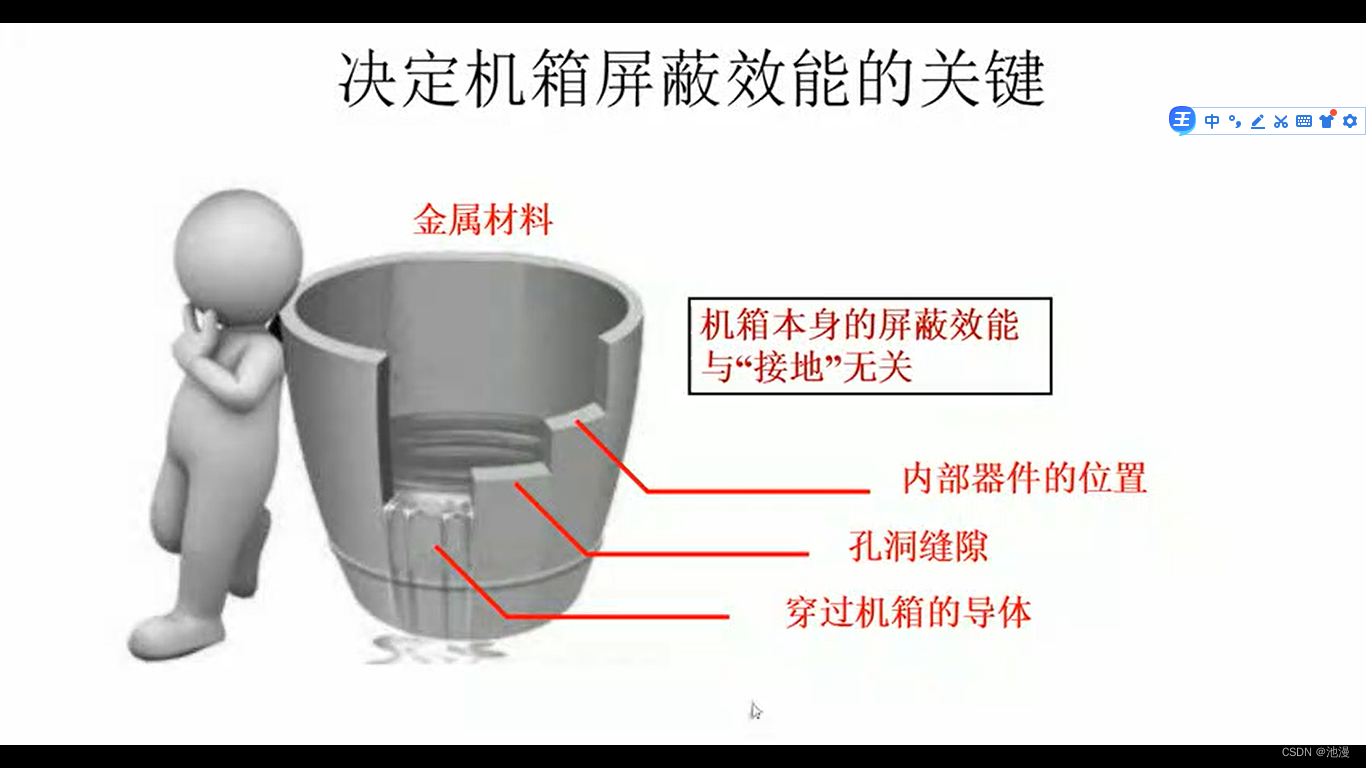

对于电磁屏蔽而言，接地不是必要的，影响机箱屏蔽效能的因素有穿透屏蔽体的导体孔洞缝隙以及内部器件的摆放方式。

假设左边的内部，右边是外部，这时内部电磁场在导体上会产生一个感应电压，这个电压就会产生一个共模电流，这个共模电流实际上是以导体和屏蔽体之间的杂散电容为路径的，那这个共模电流就会产生电磁辐射。这时我们感觉电磁场通过这个导线发生了泄露。实际的机箱内部组织会有很多导体，当外部在连上导体的时候就会产生泄露，许多有经验的工程师在进行辐射发射试验的时候，都会要求不连接外部电缆，因为这样比较容易通过实验。

小结：
用金属制作的机箱并不一定具有屏蔽效果。
金属机箱的屏蔽效能与其接地与否没有关系，而与下面的因素有关：
1、穿过屏蔽体面板的导体
2、屏蔽体面板上的孔洞
3、不同面板接触的缝隙
4、内部电路与孔洞、缝隙的相对位置

P26：金属材料的屏蔽效果与什么有关?

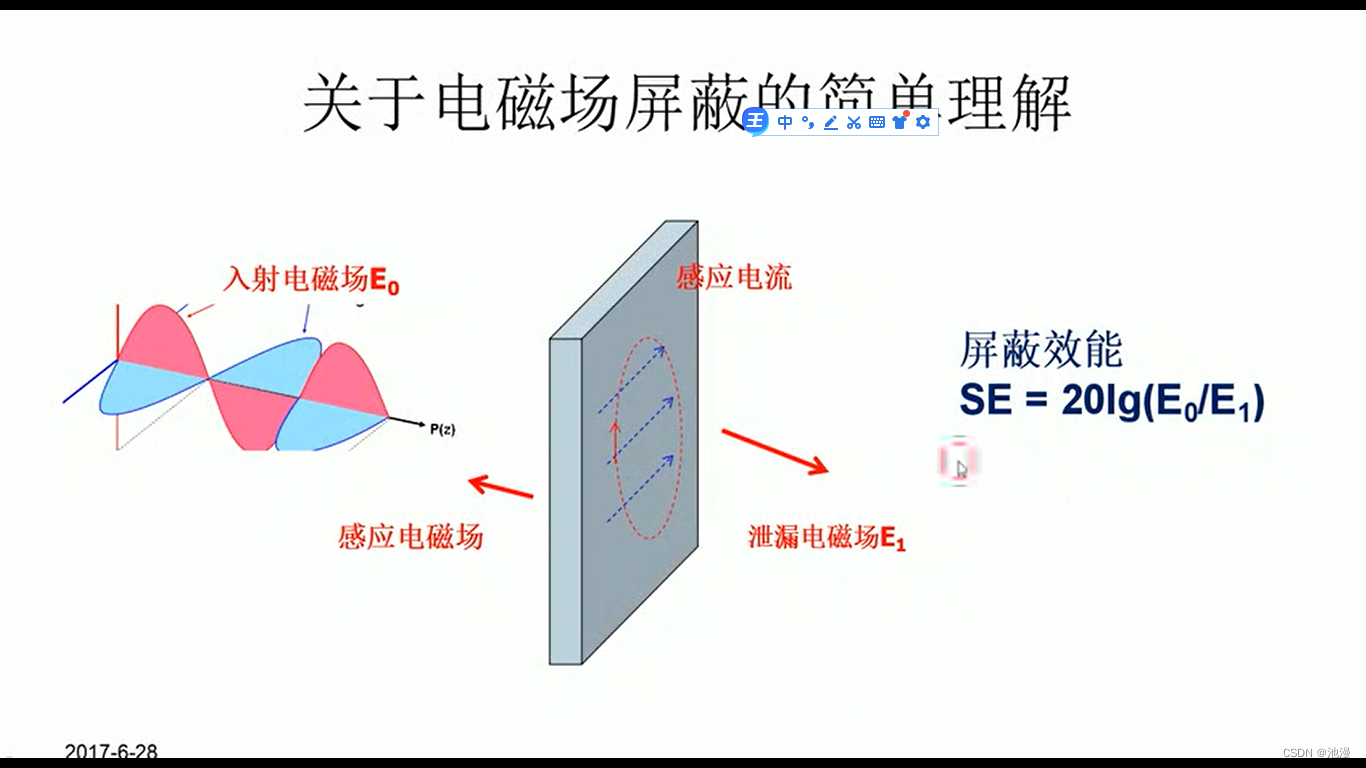

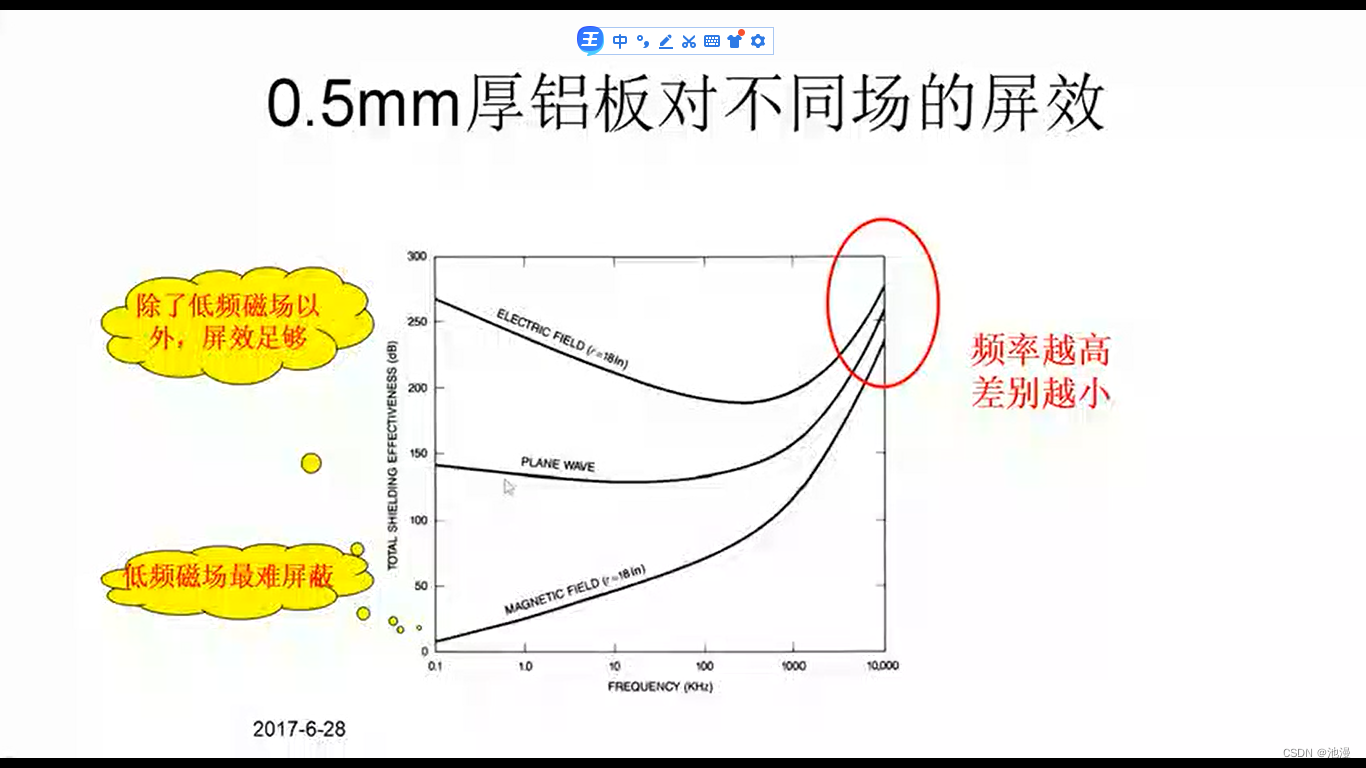

当一个电磁波注射到屏蔽材料上的时候，就会在材料的入射表面感应出来一个电流，而这个电流产生出一个感应电磁场会削弱入射电磁场，另外跟入射面相反的表面也会产生感应电流，这个感应电流也会产生一个感应电磁场，因此我们就会看到一个泄露的电磁场。由于这个表面的电流远远小于入射表面的的电流，所以我们会感觉到泄露电磁场远远小于入射电磁场，这就是一个电磁场屏蔽的简单的理解。

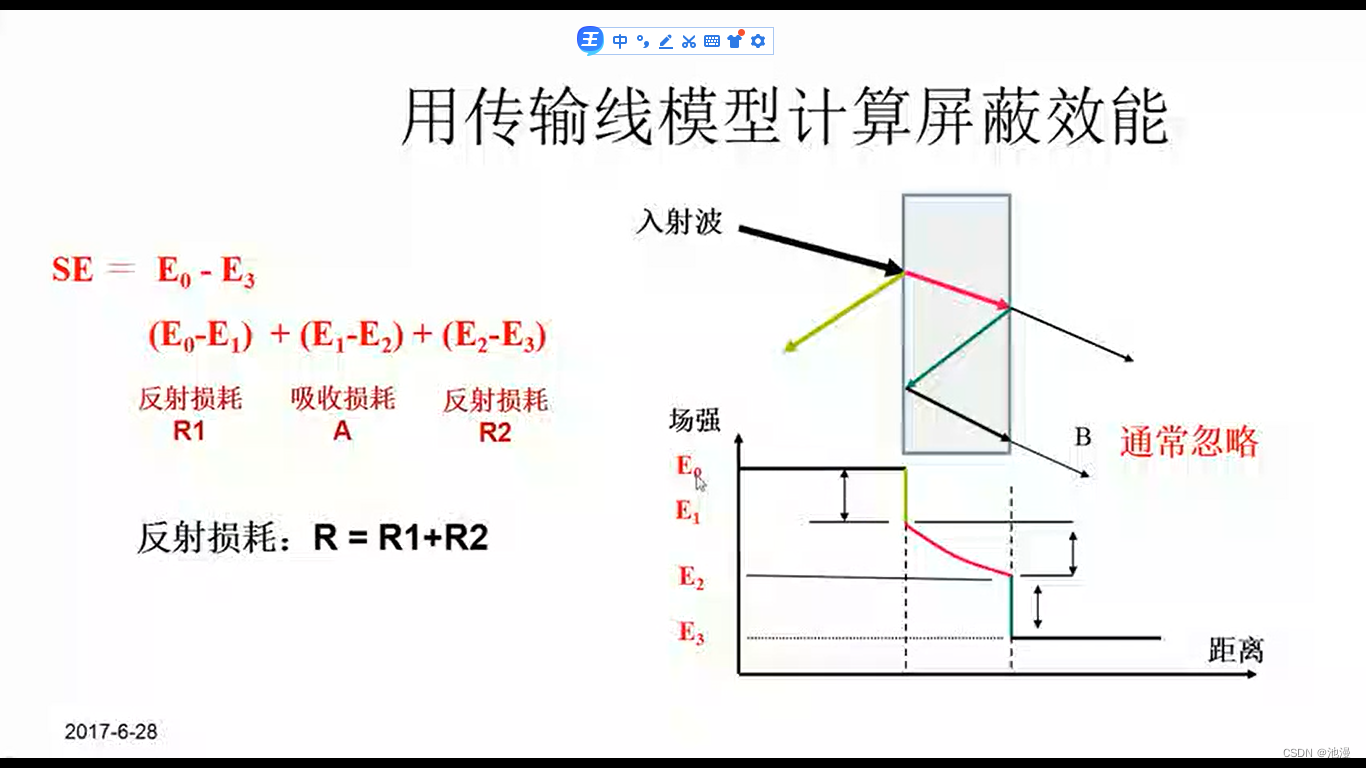

一个常用的计算材料屏蔽效能的方法叫做传输线模型。

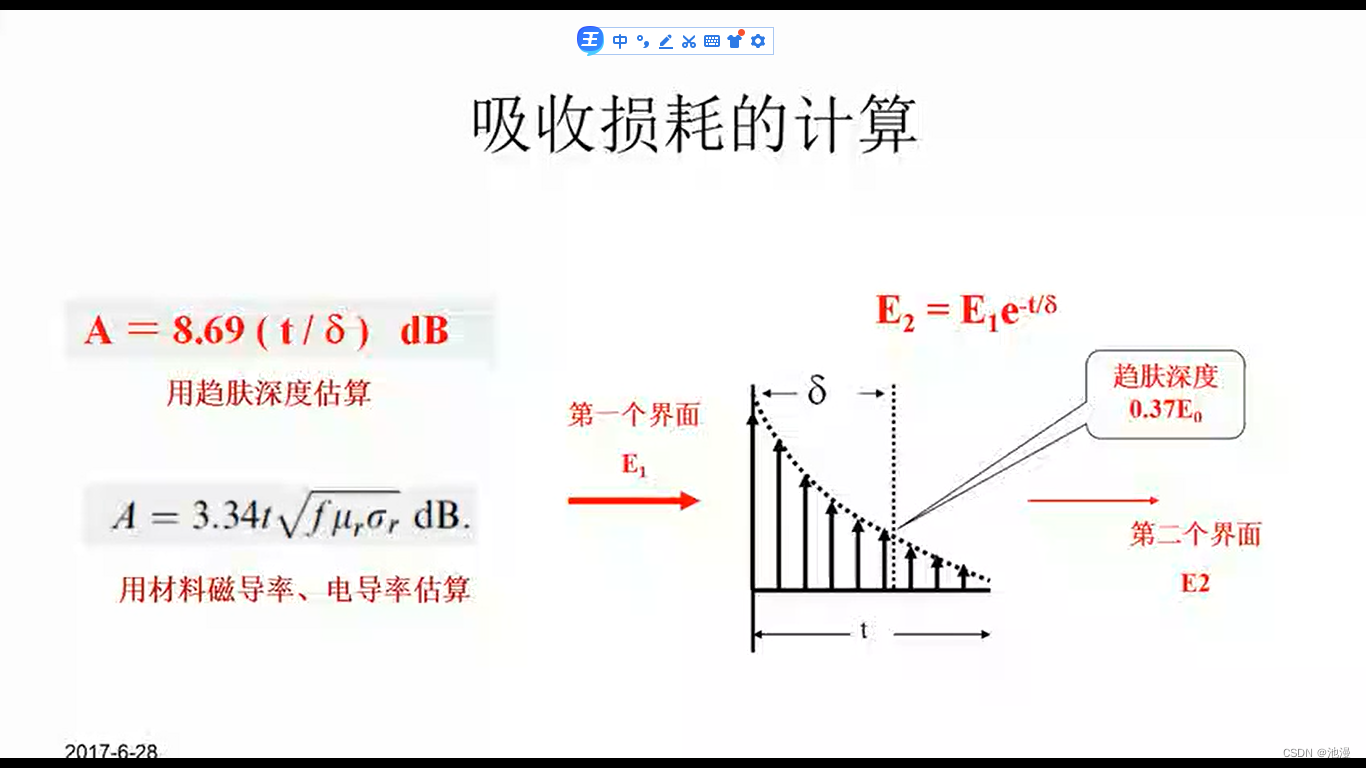

δ是一个常用物理量，叫做趋肤深度。趋肤深度来源于一种物理现象，趋肤效应。所谓的趋肤效应就是说当一个交流电流在流过导体的时候，它不是均匀地分布在导体整个截面上的，而是要向表面集中，那么在我们这个场合指的是电磁波在这个材料中传播的时候，它的强度越来越小，那么当降低到原始电磁波强度的0.37倍时，我们说这个深度叫做趋肤深度，在实际使用时，这个公式可能更实用一些。因为这个公式直接体现了材料的特性。实际上这个公式就是把所有深度计算出来以后代入进来得到了一个结果，我们看到等于3.34乘以屏蔽体的厚度t，后边是根号，里面是磁导率和电导率。可以看到材料厚度越厚，这个吸收损耗越大，频率越高，吸收损耗越大，因此低频电磁波具有比较强的穿透性，还有材料的磁导率、电导率越高，它的吸收损耗越大。

Zw是电磁波的 ，也就是入射电磁波的波阻抗不走换？它是电磁波里边电场和磁场的比值，在进场也就是1/6波长之类的区域的时候，波阻抗是与辐射体的阻抗有关系，辐射体的阻抗越高，产生电磁波的波阻抗越高，比如偶极天线，它产生的就是高速波阻抗？而环形天线产生的是低速波阻抗。当距离辐射源比较远的时候，1/6波长之外的时候，无论是高阻抗源还是低阻抗源，它们产生的电磁波的波阻抗都趋向于一个固定的数，377Ω。在反射损耗的公式里，Zs叫做材料的特性阻抗，它是材料的导电性，材料的导磁率越高，它的特性阻抗越高，反射损耗越小，所以我们经常在屏蔽体里面覆盖上一些个导磁率比较高的一些材料来减小屏蔽，使内部的墙面的反射？

小结：
金属材料的屏蔽效能与材料特性和电磁波特性都有关，具体如下：
1、材料的导电性越好，屏蔽效能越高
2、电磁波的波阻抗越高，屏蔽效能越高
3、材料的厚度越大，屏蔽效能越高
4、电磁波的频率越高，屏蔽效能越高
由于屏蔽效能与电磁波特性有关，因此，在谈到一种材料的屏蔽效能时，要明确针对什么电磁波而言。

P27：孔洞的泄露与什么因素有关?

一个金属机箱的屏蔽效能在很大程度上取决于面板上的孔洞。

小结：
孔洞的泄露（屏蔽效能）不是一个固定的数，与辐射源的性质、辐射源到孔洞的距离越近，孔洞的泄露越强。特别是当辐射源是磁场源时，泄露与距离的三次方成正比，稍微增加距离，可以大大减小泄露。

• 对于电场辐射源，孔洞的面积会影响泄露。
• 对于磁场辐射源，孔洞的最大尺寸会影响泄露。

P28：怎样解决缝隙的泄漏

机箱面板上的缝隙是电磁泄露的主要原因，这类似于孔洞。一个机箱上，缝隙是不可避免的，两块不同的面板结合处就形成了一个缝隙。妥善解决缝隙的泄露是机箱设计的主要内容之一。

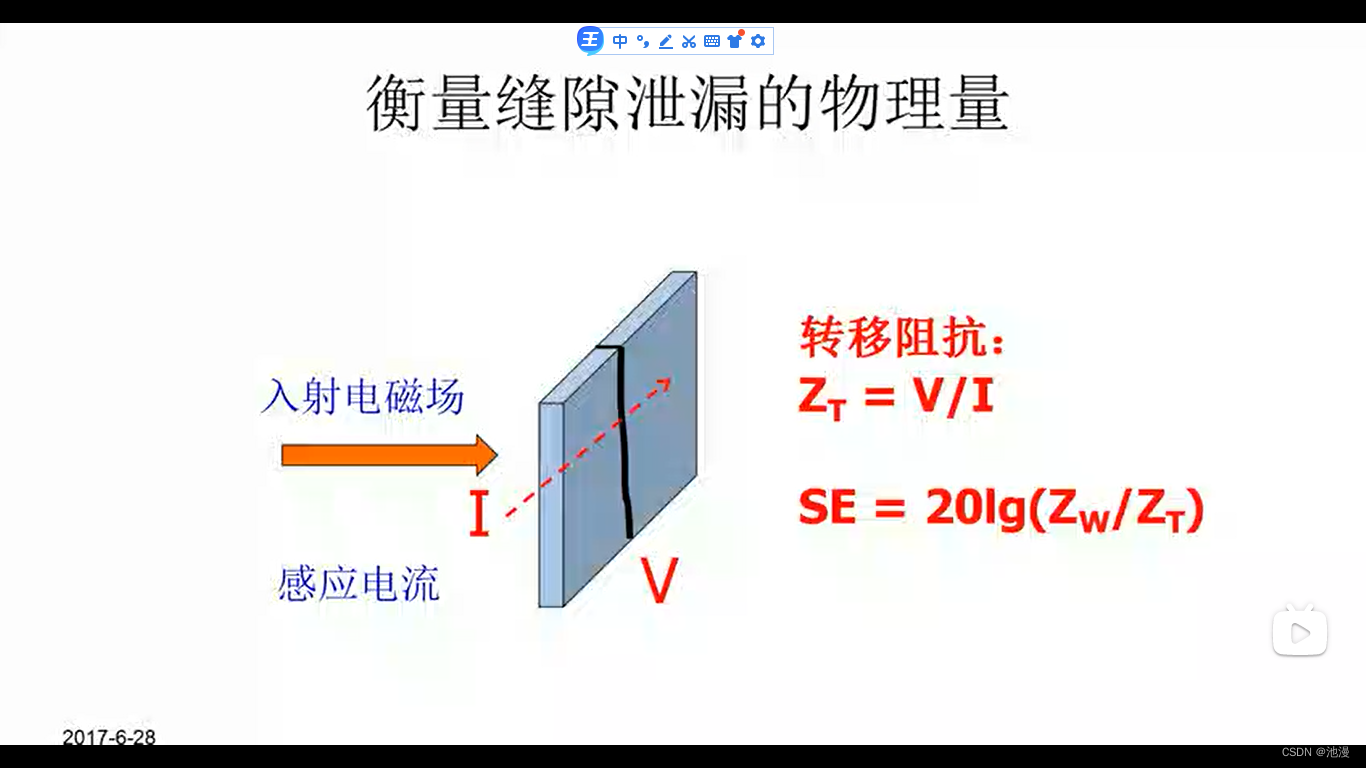

衡量缝隙泄露的物理量叫做转移阻抗，这是一个屏蔽材料，上面有一个缝隙，如果在这个屏蔽材料的一个表面有电流流过，而在另一个表面，我们可以检测到一个电压，这个电压与电流的比值叫做转移阻抗，因为在这里电压和电流用的是屏蔽材料，两个表面它们不同的参数，转移阻抗客观地反映了一个缝隙的电磁泄露情况，当一个入射电磁场有一束电磁波入射到这个屏蔽材料的表面时，就会感应出一个电流，这个电流在材料的另一个表面又有一个电压，这个电压实际上就构成了一个偶极天线，这两个金属板各是偶极天线的一个电极，这是电压，因此这个缝隙就会产生电磁辐射。我们就说这个电磁场通过缝隙产生了泄露，所以说转移阻抗确实能代表一个缝隙的电磁屏蔽性能。Zw是入射电磁波的波阻抗，这个波阻抗越高，缝隙屏蔽效能就越高，也就是泄露越少。实际中，当你的缝隙靠近一些电路时，缝隙泄露很严重。这是因为这些电路产生波阻抗比较低的电磁波，实际上有一种检测屏蔽房或者屏蔽柜缝隙是不是泄露的方法，就是在屏蔽房或者屏蔽柜的面板上面施加一个电流，然后用一个检测辐射的小小天线环来检测缝隙是不是在某一点有泄露，如果有泄露，就是某一个局部焊接可能不够牢固，这个缝隙的转移阻抗实际上对应了缝隙的导电性，那么对于缝隙的导电性，我们可以用一个简单的模型来代表它。

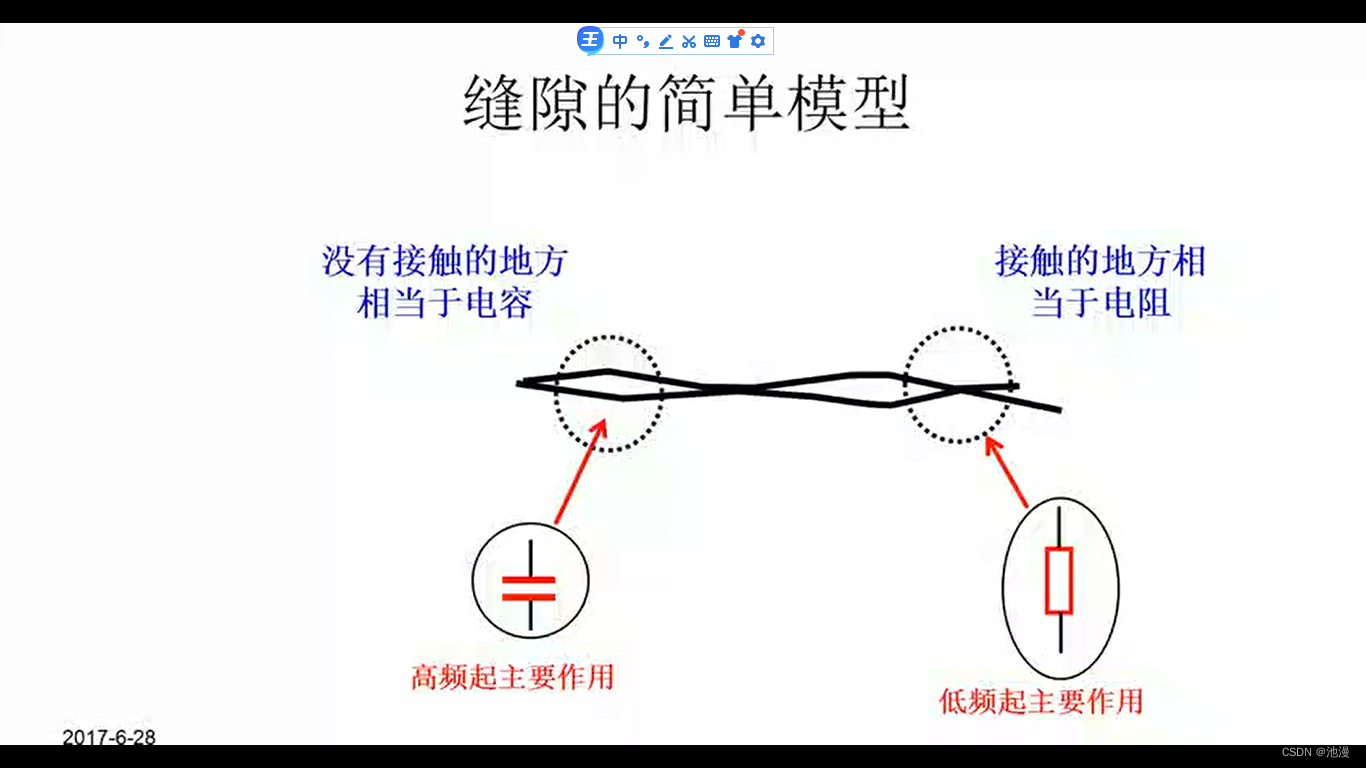

没有接触的地方相当于电容，电容的大小与缝隙宽度有关，靠的越近，电容越大，导通得越好。而这个电阻则与材料表面的涂层有很大关系，事实证明，一些技术突破层会有比较低的接触电阻，这个模型很重要，因此我们经常发现有些缝隙经过比较长的时间以后，在低频泄露得比较严重，而高频几乎没有什么变化，这是因为金属经过比较长的时间使用以后，表面会氧化，这样它们接触电阻可能会大，而这个接触电阻主要是在低频起作用，而高频的时候主要是通过这个电容连通，因此即使基础的表面导电性降低，高频并没有发生很明显的变化。

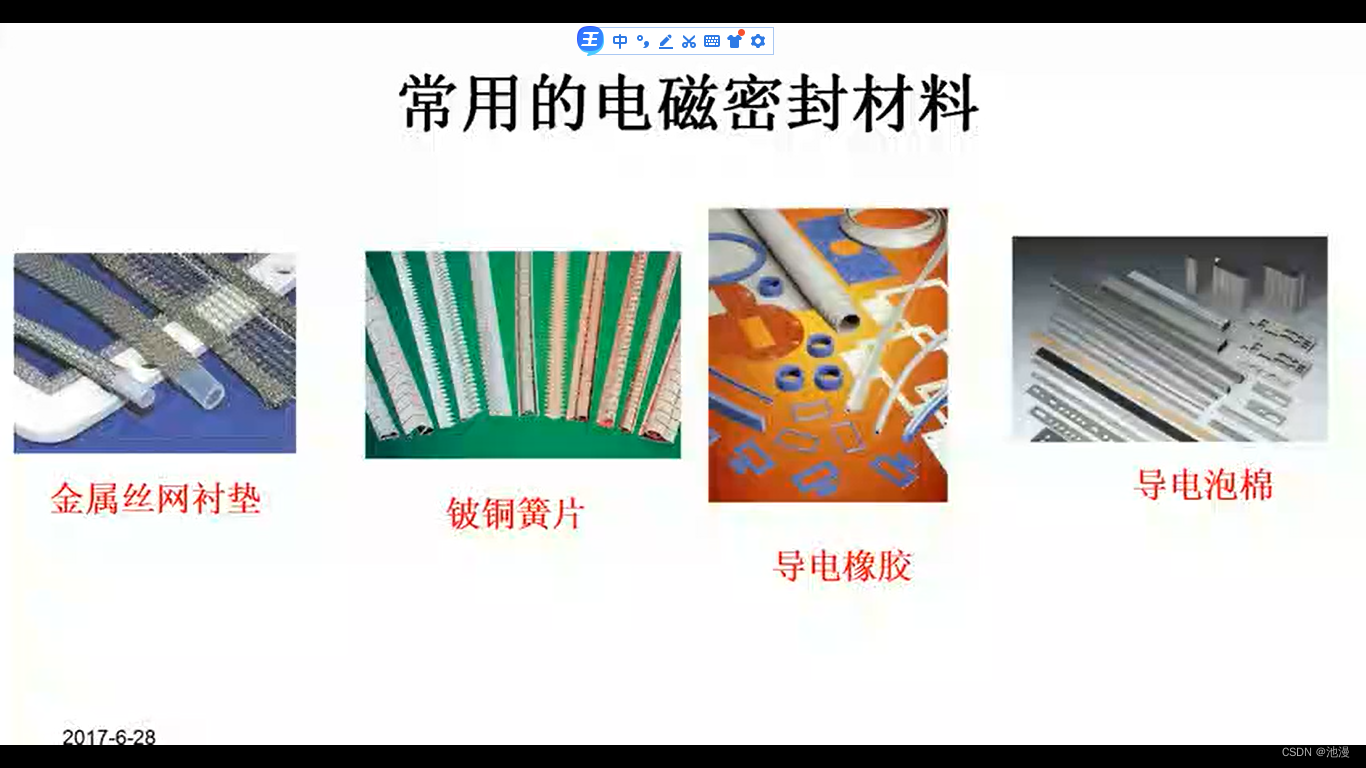

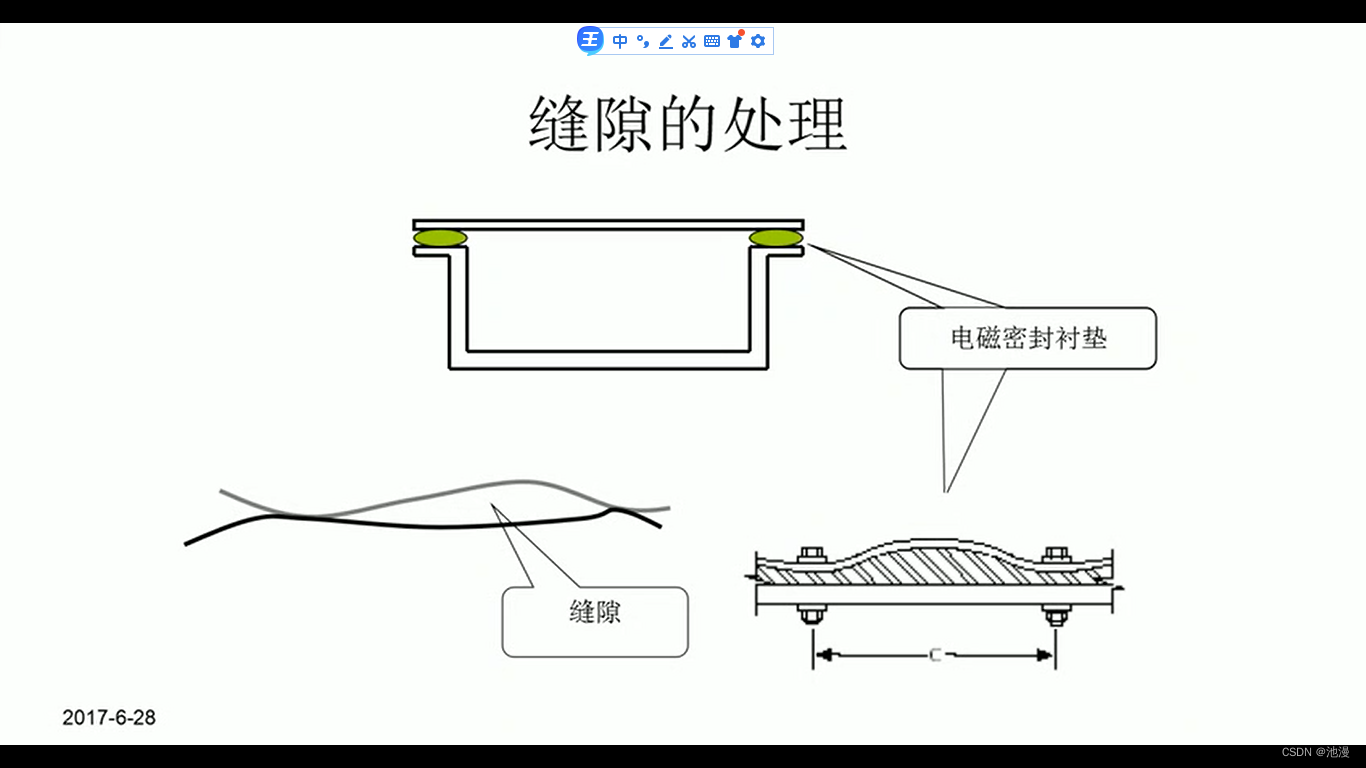

在缝隙处填充一些表面导电的弹性材料，这很像我们把一个装液体的容器的盖子和容器进行密封，这种能够密封这个缝隙的材料叫做电磁密封衬垫。

小结：

1. 缝隙的电磁泄露情况可以用转移阻抗来表示，转移阻抗越低，电磁泄露越少；
2. 缝隙的泄露与辐射源的位置、方位等因素有关；
3. 解决缝隙电磁泄露的简单方法是在缝隙处安装电磁密封衬垫材料。

P29：机箱上的孔洞怎样处理

尽管孔洞是导致机箱泄露的主要原因之一，但是任何一个机箱上不可能没有孔洞。怎样处理好这些孔洞是屏蔽设计的重要内容。

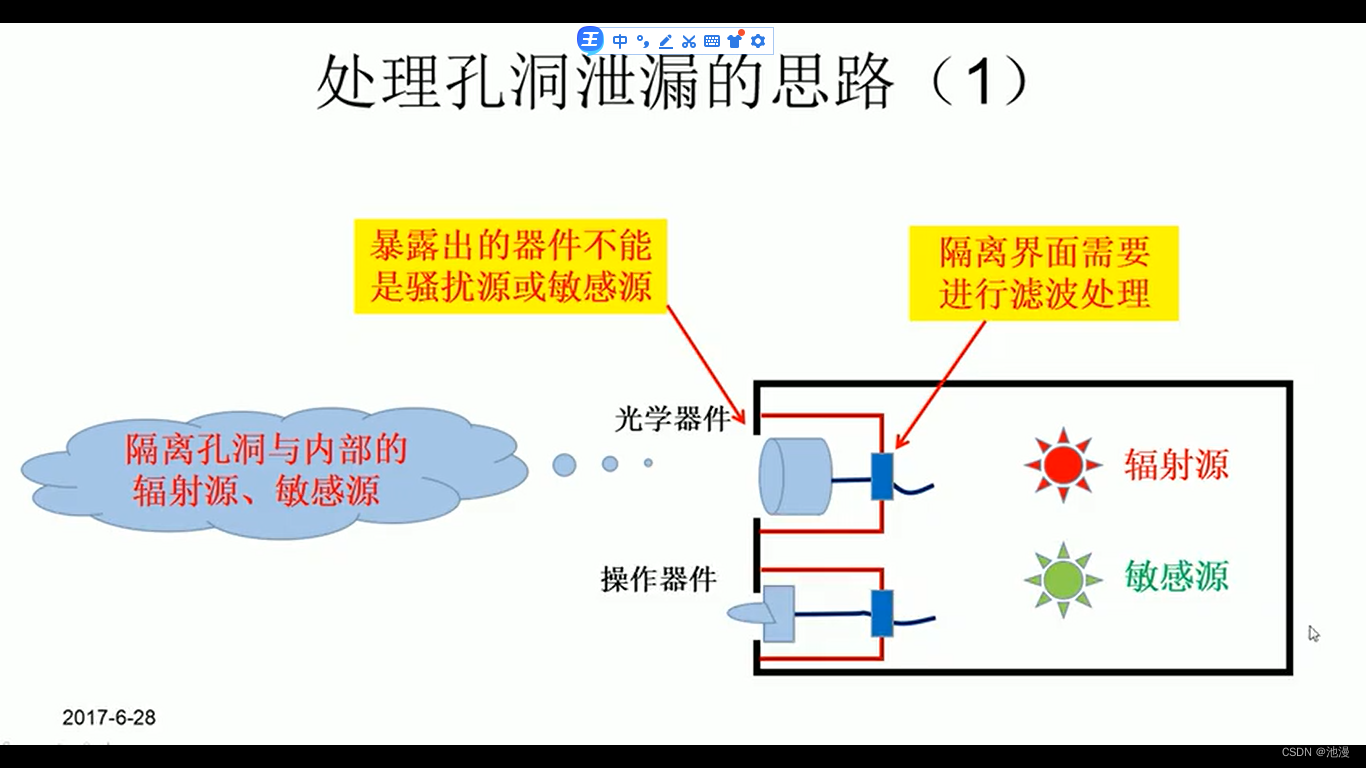

处理孔洞泄露的第一个思路是隔离孔洞与内部辐射源敏感源。机箱上面由于安装了一些光学的器件和操作器件，必须要开些孔洞，这样这些辐射源就会通过孔洞产生泄露，敏感源就会对孔洞耦合进来小隔离舱的电磁波敏感。解决问题的一个思路就是在孔洞这个地方安装一个，操作器件这个地方也安装一个小隔离舱，我们可以看到这个隔离舱和原来的屏蔽机箱又构成了一个完整的屏蔽体，这上面是没有孔洞的，当然这里有些贯通的导体，也就是光学器件或者操作器件与内部电路连接了一些导线，需要穿过这个屏蔽体，这些贯通导体的处理，可以用滤波的方式，采用这个方式处理孔洞的泄露，需要有一个前提，就是暴露在孔洞这里的器件本身不能是敏感源或者骚扰源。如果它们自身是敏感源或者骚扰源，仍然不能够避免活动的影响。

我们处理孔洞泄露的第二个思路就是化整为零。当孔洞尺寸比较小的时候，它的泄露也会减小，因此我们可以把一个大的孔洞拆成若干个小的孔洞，这样我们仍然保证了原来同样面积的一个开口，但是却可以降低电磁泄露。

如果我们需要这个大的一个面积的开口来保证通风，可以将它化整为零，变成许多小孔，这时他能够保证足够的通风量，但是电磁泄露已经降低了很多。

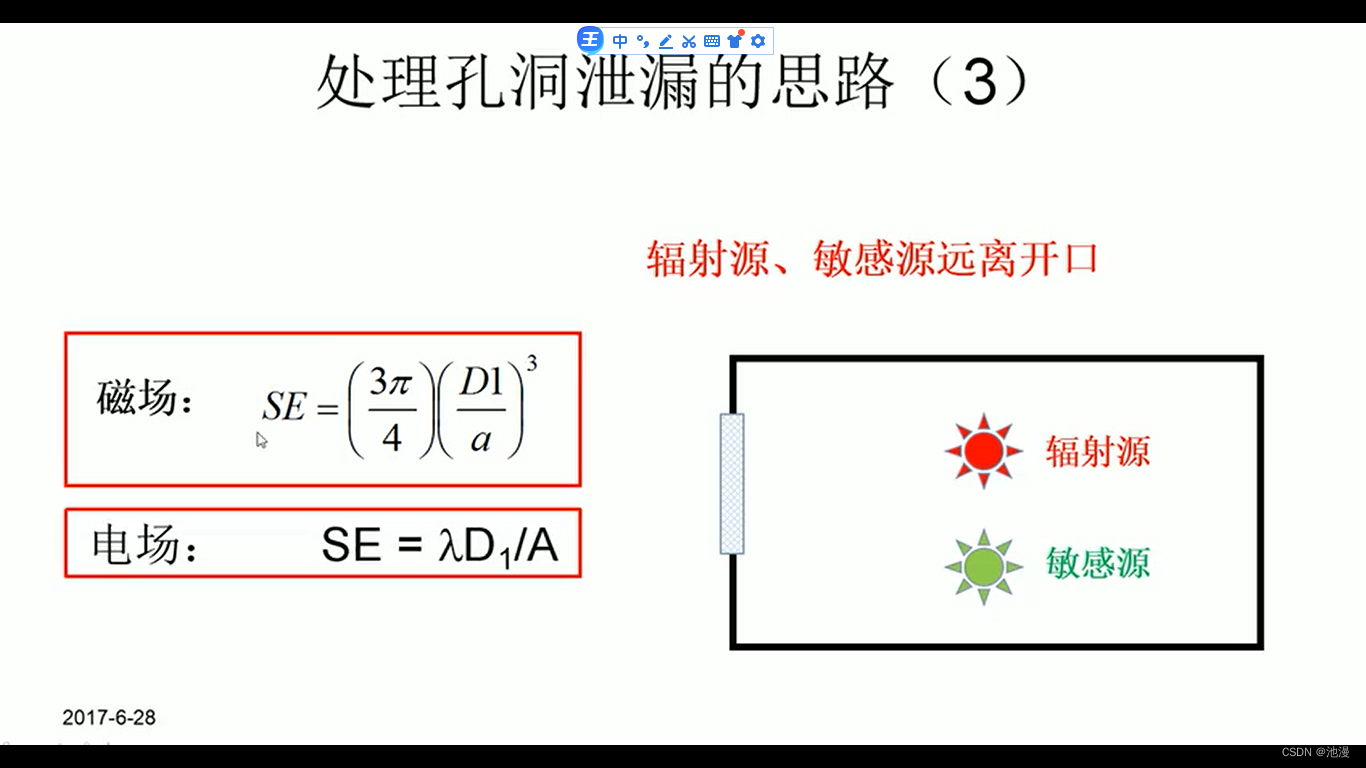

处理孔洞泄露的第三个思路是使辐射源和敏感源尽量远离这些开口。尽管开口可能已经经过了前面讲的一些处理，包括化整为零，但仍然要注意辐射源和敏感源要远离它，因为对于磁场而言，孔洞的屏蔽效能与这个距离的三次方成正比，所以只要稍微增加这个间距，它的屏蔽效能就会提高很多。即使是对于电场，它们也是正比例的关系，所以离得越远，它的屏蔽效能越高。

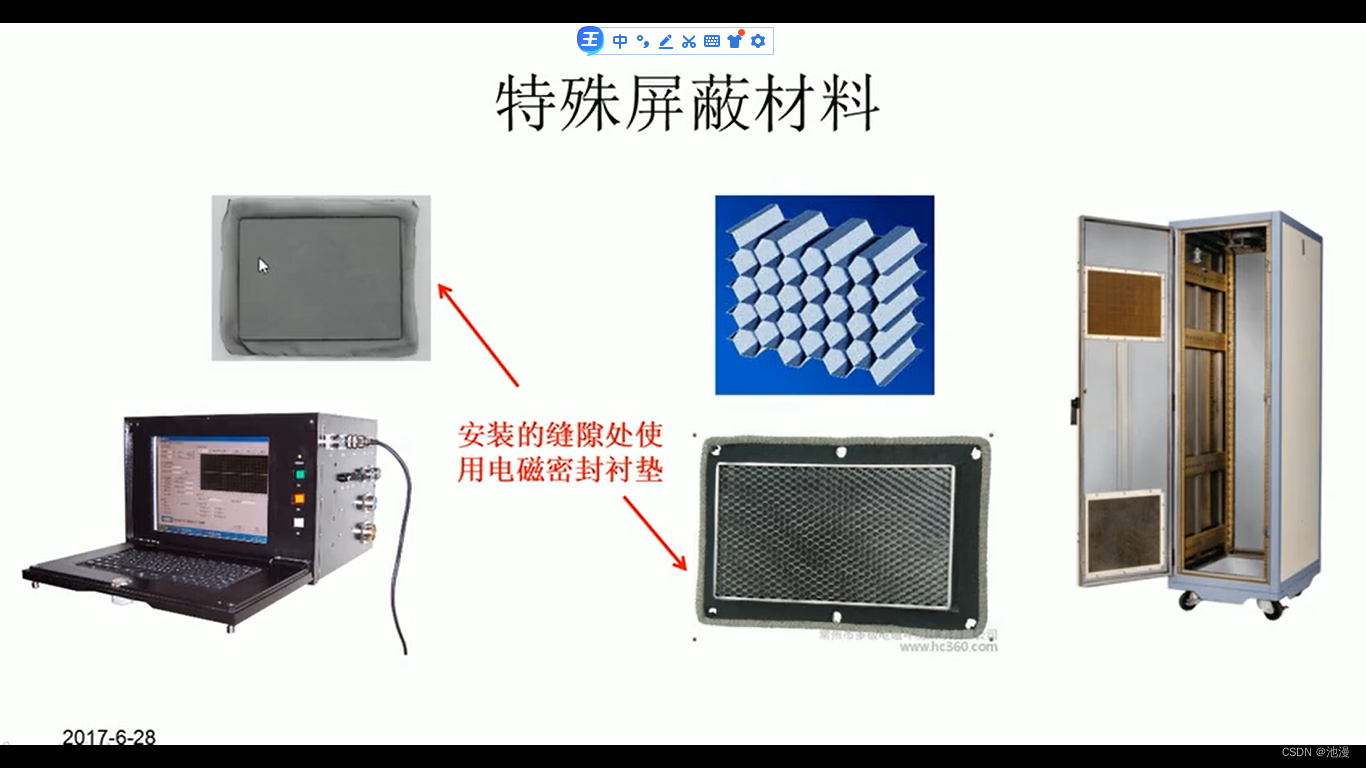

有时候我们需要一些特殊的屏蔽材料，比如屏蔽玻璃。它是在两层透明材料之间加上一个金属网构成的一种材料，它等于是把大窗口化整为零。还有种专用的通风板材料，由很多六角形的金属管构成，由于金属管有一定的长度，因此它对电磁波有额外的衰减，由于金属管管壁很薄，所以总的开口面积仍然很大，通常能达到95％以上，所以在通风量很大的情况下可以采用这种通风板，叫做截止波导通风板或者蜂窝板。在使用这种特殊屏蔽材料时，注意机箱的机体之间仍然会形成一个缝隙，所以需要使用电磁密封衬垫来处理这些缝隙。

小结：
机箱面板上的各种开孔是潜在的电磁泄漏源，在结构设计时要特别关注。
减少孔洞电磁泄露的几个基本思路如下：

1. 孔洞尽量远离内部辐射源和敏感源；
2. 避免加大尺寸的孔洞，可用多个较小尺寸的孔洞代替一个大尺寸的孔洞；
3. 可以用隔离舱的方法将孔洞与内部辐射源和敏感源隔离开

P30：怎样解决贯通导体泄漏的问题

贯通屏蔽体的导体所导致的泄露远远超过孔洞、缝隙等所导致的泄露。贯通导体主要是I/O电缆、电源电缆导致的，处理好这些贯通导体，就解决了大部分电磁兼容的问题。

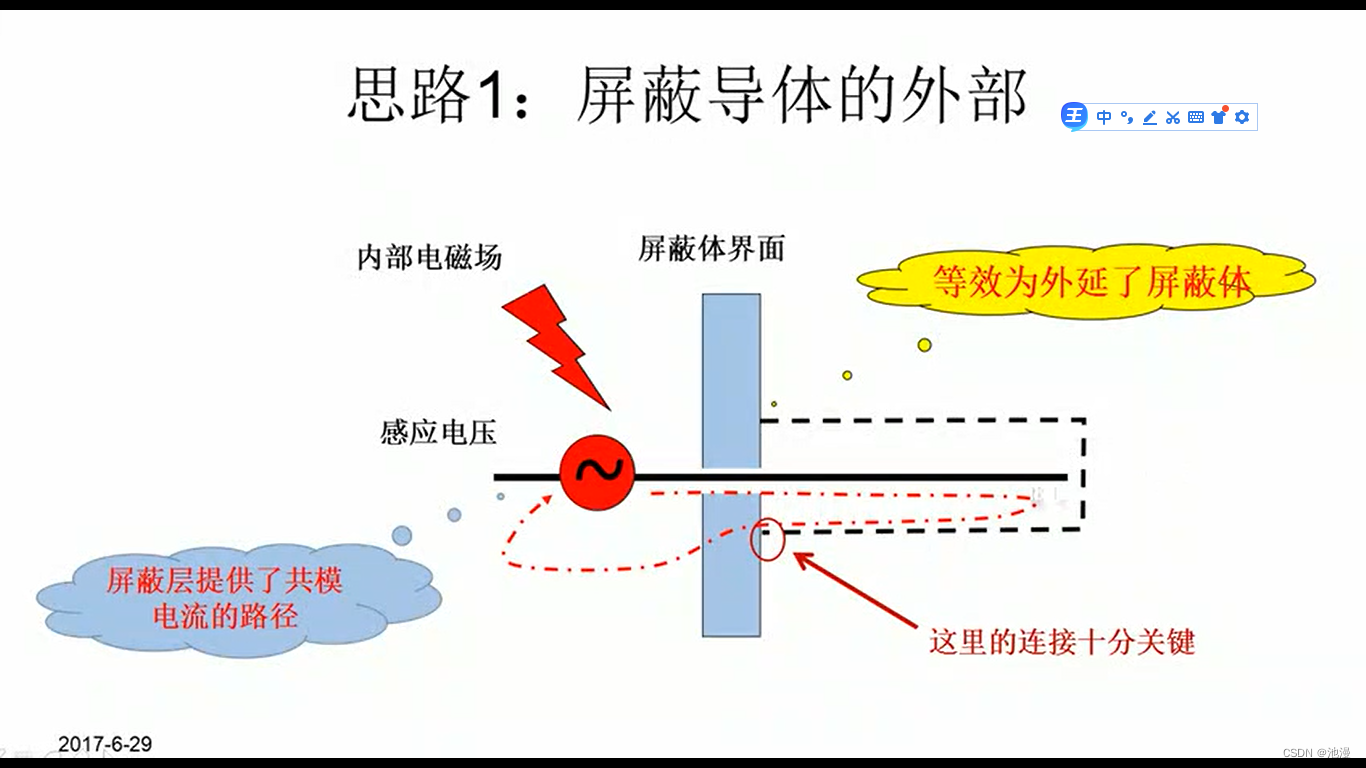

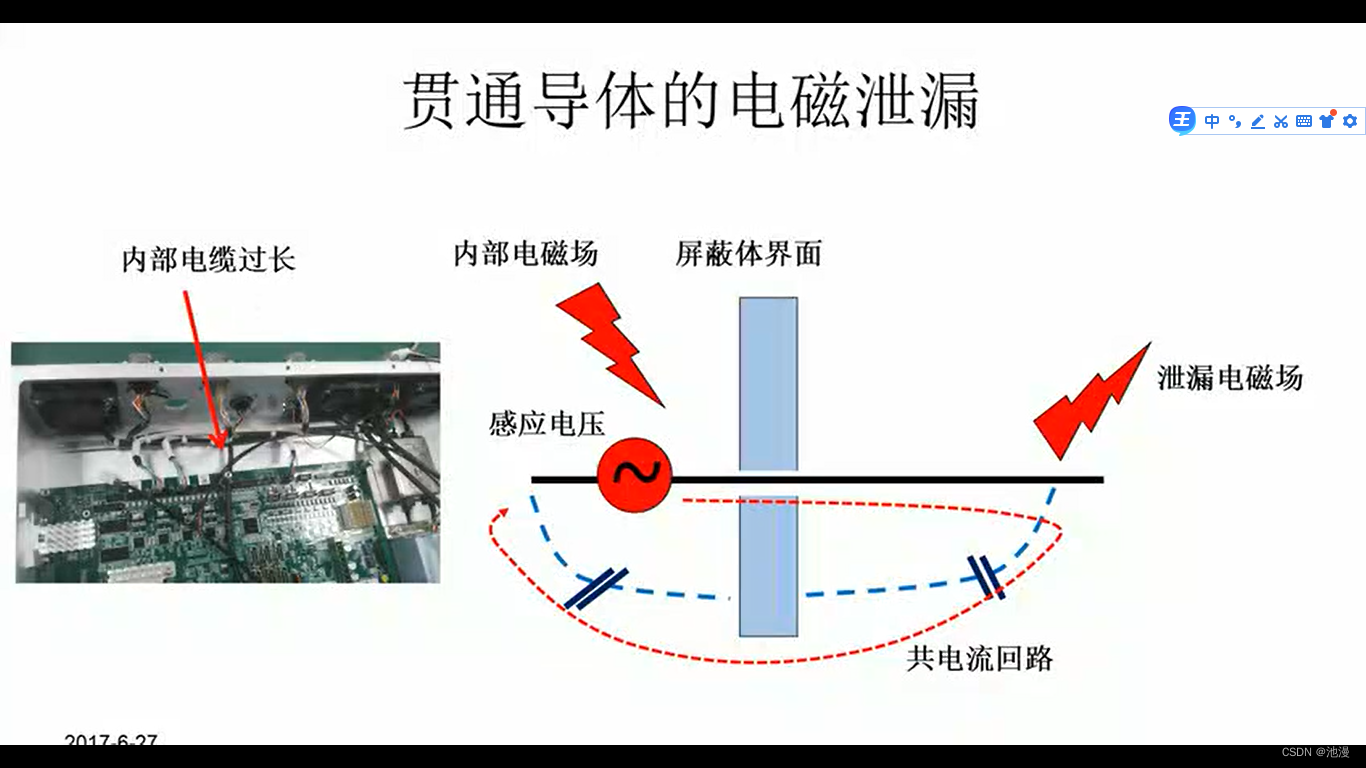

处理贯通导体泄露的第一个思路就是屏蔽导体的外部。看图，有一个屏蔽的界面，一个导体穿透了这个界面，这时内部电磁场就会在这个导体上感应出一个电压，这个电压就产生了一个共模电流，就产生了二次辐射，我们就说这个导体导致了电磁场的泄露。如果在导体外部加了一个额外的屏蔽，那就不再存在一个贯通屏蔽界面的一个导体了。当然外延的这个屏蔽要想起到这个作用，必须要在它们结合的地方做好完美的连接，最好是在一周360度完整地连接起来。也可以考察一下共模电流在有了这个屏蔽体以后，路径发生了什么变化？本来共模电流是通过导体与这个屏蔽界面之间的电容耦合回来，现在由于存在着一个额外的屏蔽体，共模电流的路径发生了变化。可以看到共模电流的活动面积小了很多，因此它的辐射也降低了很多。无论是从屏蔽的角度还是从共模电流路径的角度，这里的连接都十分关键。如果连接不好，在这个连接处有一定的阻抗，这时共模电流就会在这产生一个电压，我们可以看到原来的屏蔽体和新加的屏蔽体在这个电压的驱动下，又形成一个偶极天线，它会有辐射，我们就说它产生了泄露。这个阻抗越高，辐射越强，泄露越严重。如果这个导体不全在额外的屏蔽体里边，而是伸出来的一部分，这时仍然会有一部分共模电流从外面返回去，但这时共模电流已经小了很多，因为伸出来的导体的长度比原来短了很多。

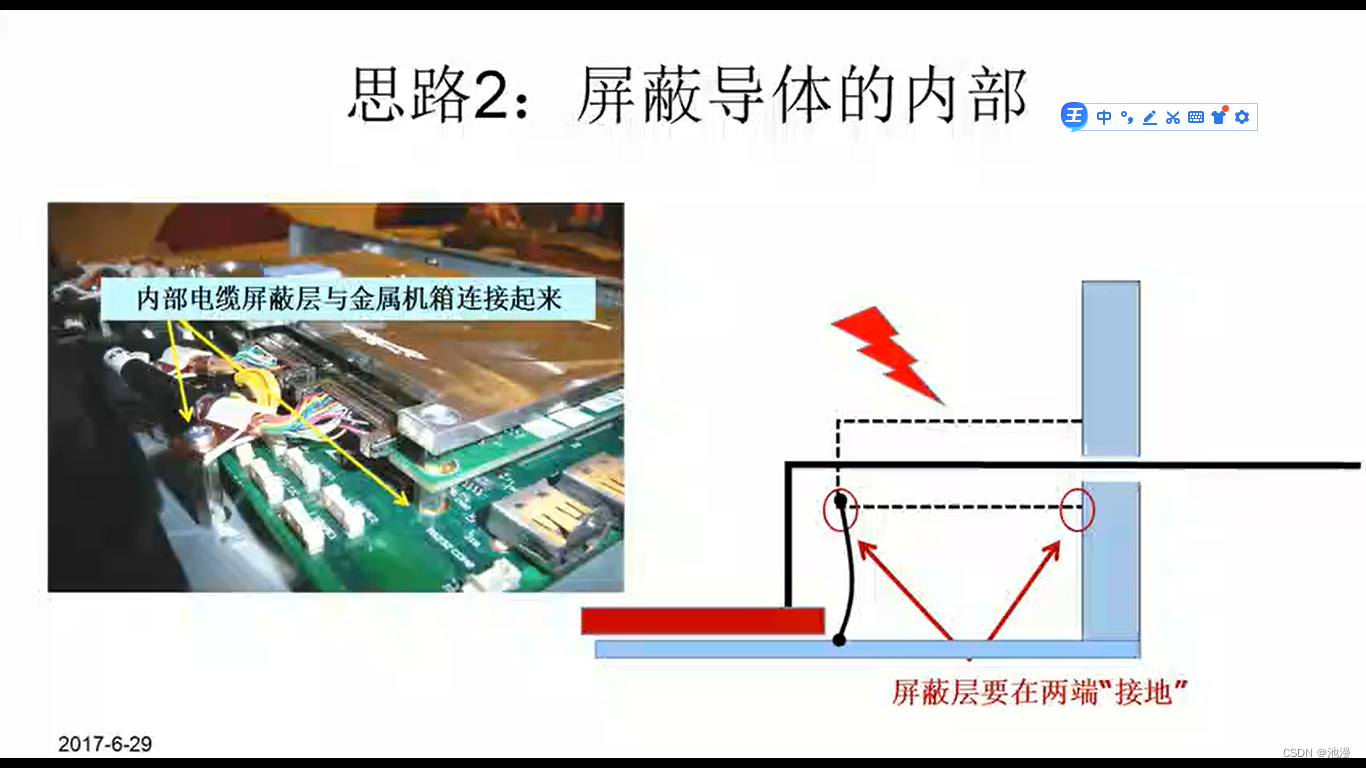

处理贯通导体泄露的第二个思路是在内部对这个导体进行屏蔽，这个思路是基于减小内部电磁场在导体上面的感应电压，这个电压小了，自然外面的共模电流也会小，在做这个屏蔽时，需要注意，屏蔽层的两端需要和原来的屏蔽体进行很低阻抗的连接，如图所示的连接方式具有很低的阻抗，实际上我们知道这个导体往往会与线路板连接，所以说线路板实际上也构成了贯通导体的一部分，那么我们屏蔽得再远，也就是说屏蔽层再靠近这个线路板，实际上仍然不可能把整个导体全屏蔽起来，所以说在内部进行屏蔽，往往效果不是很理想。

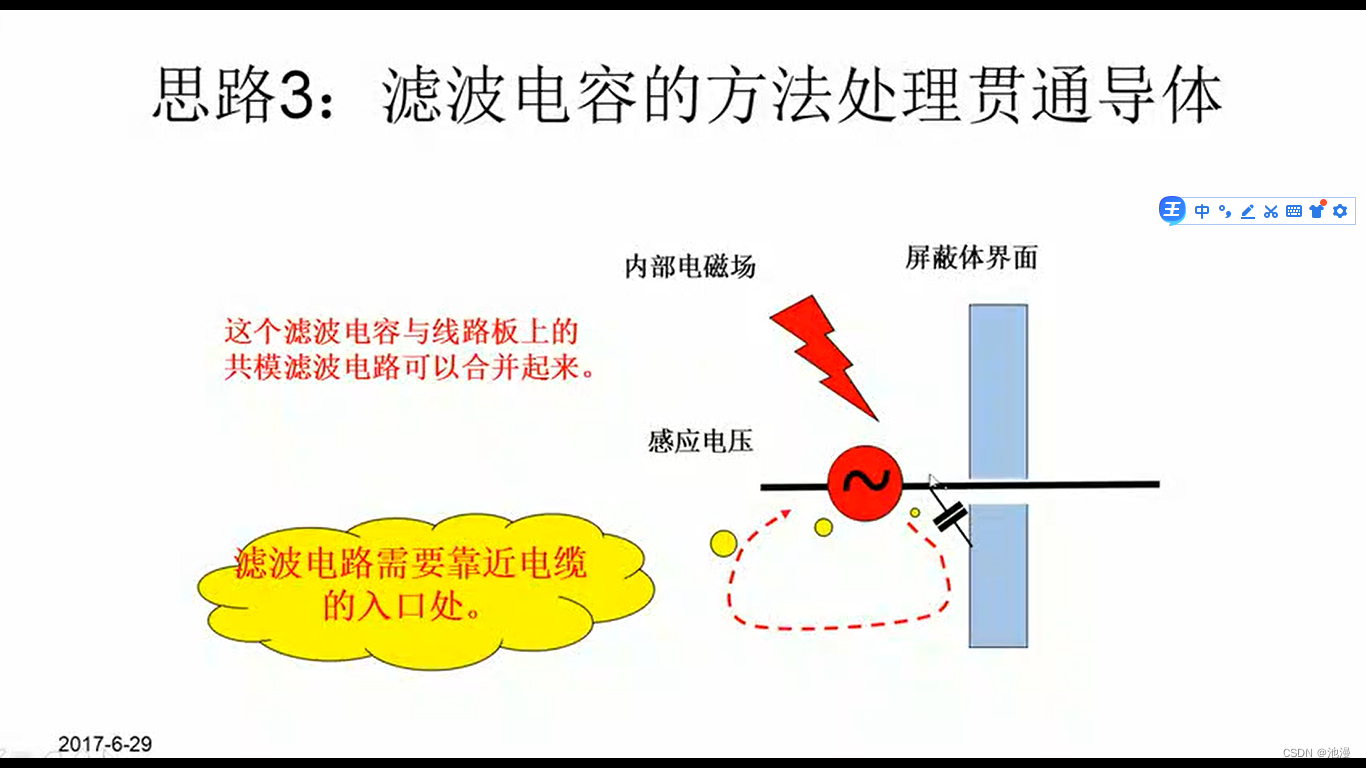

处理贯通导体泄露的第三个思路是在贯通导体穿过屏蔽界面的位置，我们为共模电流提供一个旁路。这里安装了一个旁路电容，这时高频的共模电流就会从这个旁路返回来而泄露出来，从外面返回来的就大大减少。那么究竟有多少从里面回来有多少从外面回来，这取决于里面回路的阻抗和外面回路的阻抗的比值，里面的阻抗越小，外面的阻抗越大，那么就会有越多的电流局限在屏蔽体的内部，所以照这个思路处理问题时，我们需要注意滤波电容的选型和安装。有时候为了有意的增大外部回路的阻抗，我们会在电缆上套一个铁氧体磁环，这样使更多的电流通过旁路返回到共模电压源。请记住这个滤波电容要尽量靠近电缆的入口处。

小结：
穿过屏蔽体的导体是屏蔽体的最大杀手，再好的屏蔽体，一旦有导体穿过，就会损失99%以上的屏蔽效能。
解决穿过屏蔽的方法，将贯通导体屏蔽起来；另一个是在穿过屏蔽体界面的位置安装滤波电容。

p31 怎样评价屏蔽机箱的效果？

设备机箱的屏蔽效能对于设备能否通过试验非常重要。设计师们十分关心机箱的屏蔽效能，但是却不知道怎样评价一个机箱的屏蔽效能。

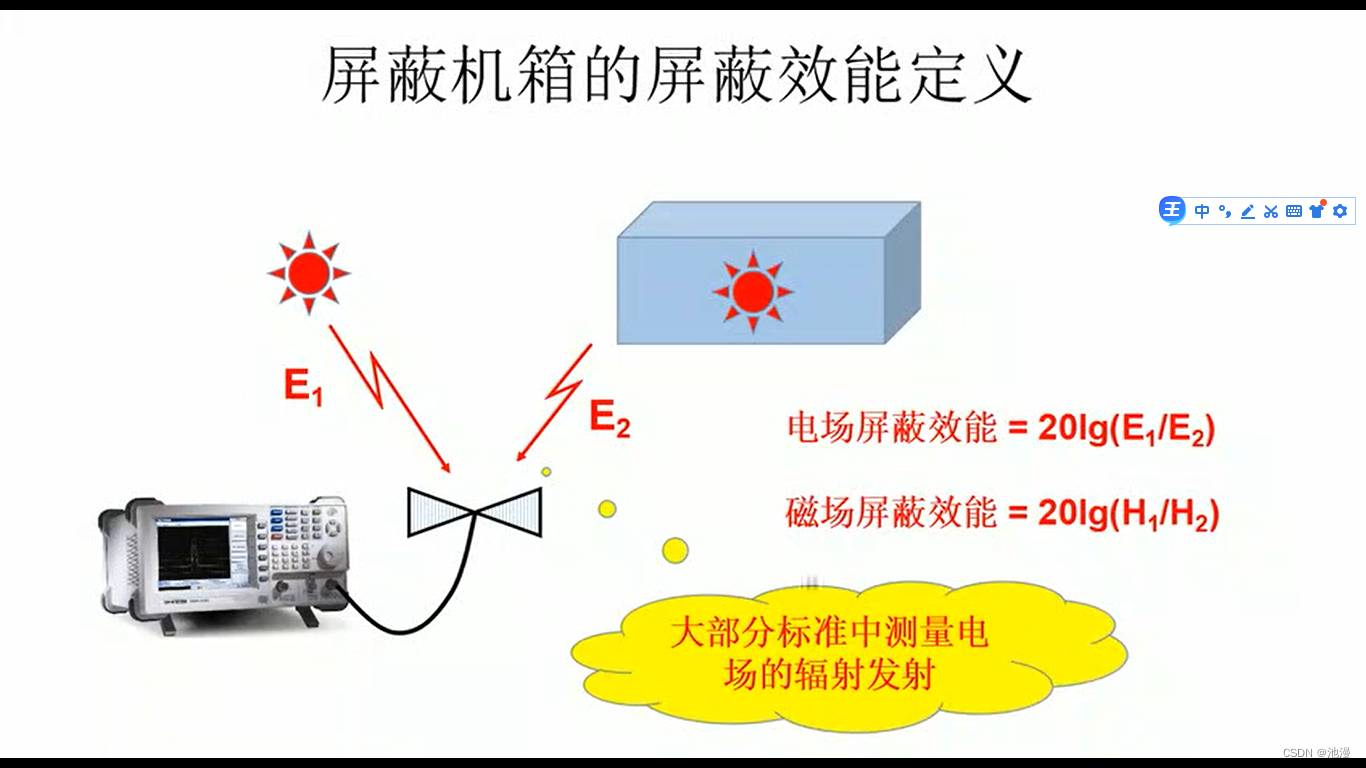

首先把一个辐射源放在屏蔽机箱的外面，测出辐射强度，再放进屏蔽机箱里面，保持天线在同一位置，测出辐射强度，代入公式即可得到电场屏蔽效能。如果这个天线是磁场天线，那么我们接收到的是磁场，代入公式就是磁场的屏蔽效能。由于大部分的标准中都是测量电厂的辐射发射，因此电场的屏蔽效能使用得更多。

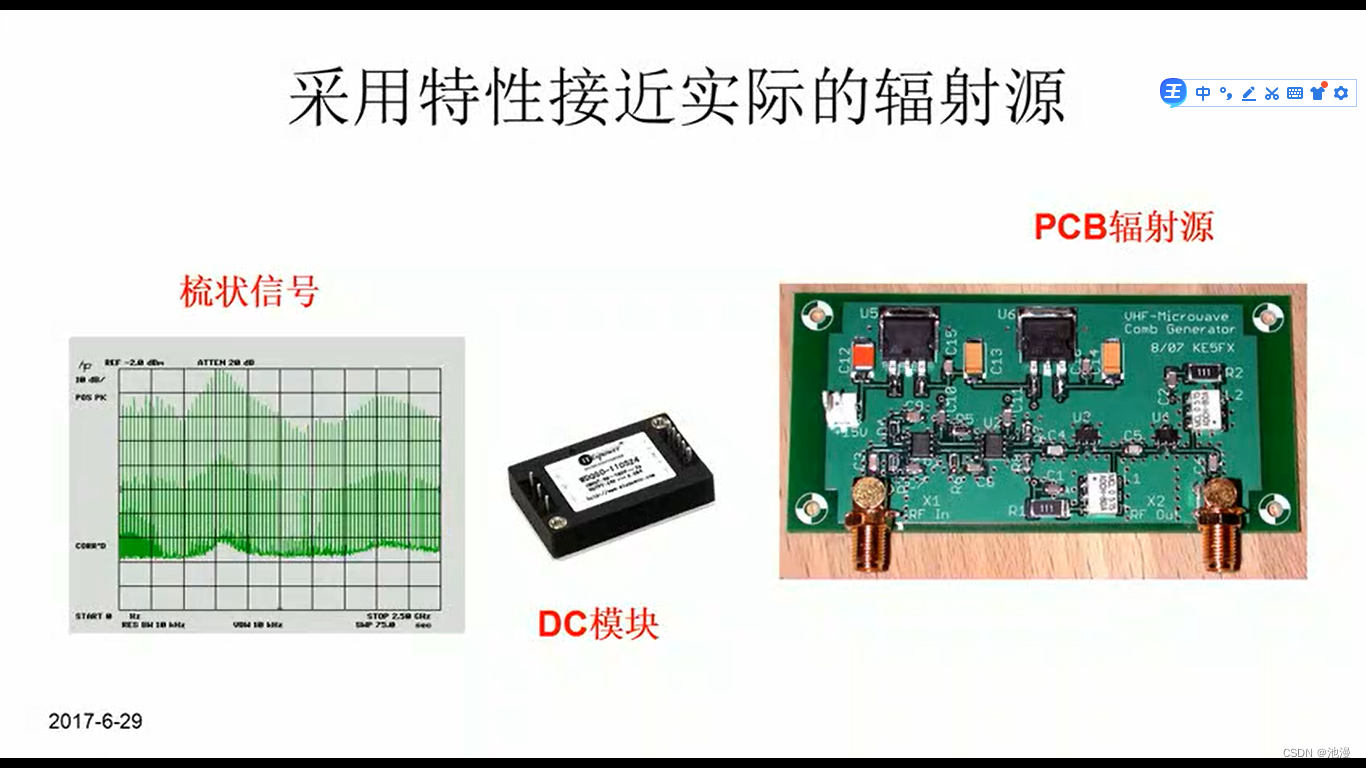

我们可以用时钟电路来构成一个基本的辐射源，因为在数字电路里面，时钟信号是最强的骚扰源。我们把一个时钟电路安装在线路板上面，它就构成了一个非常接近实际情况的辐射源，如果用一个DC模块给线路板供电，那么这套装置就非常接近实际情况了。

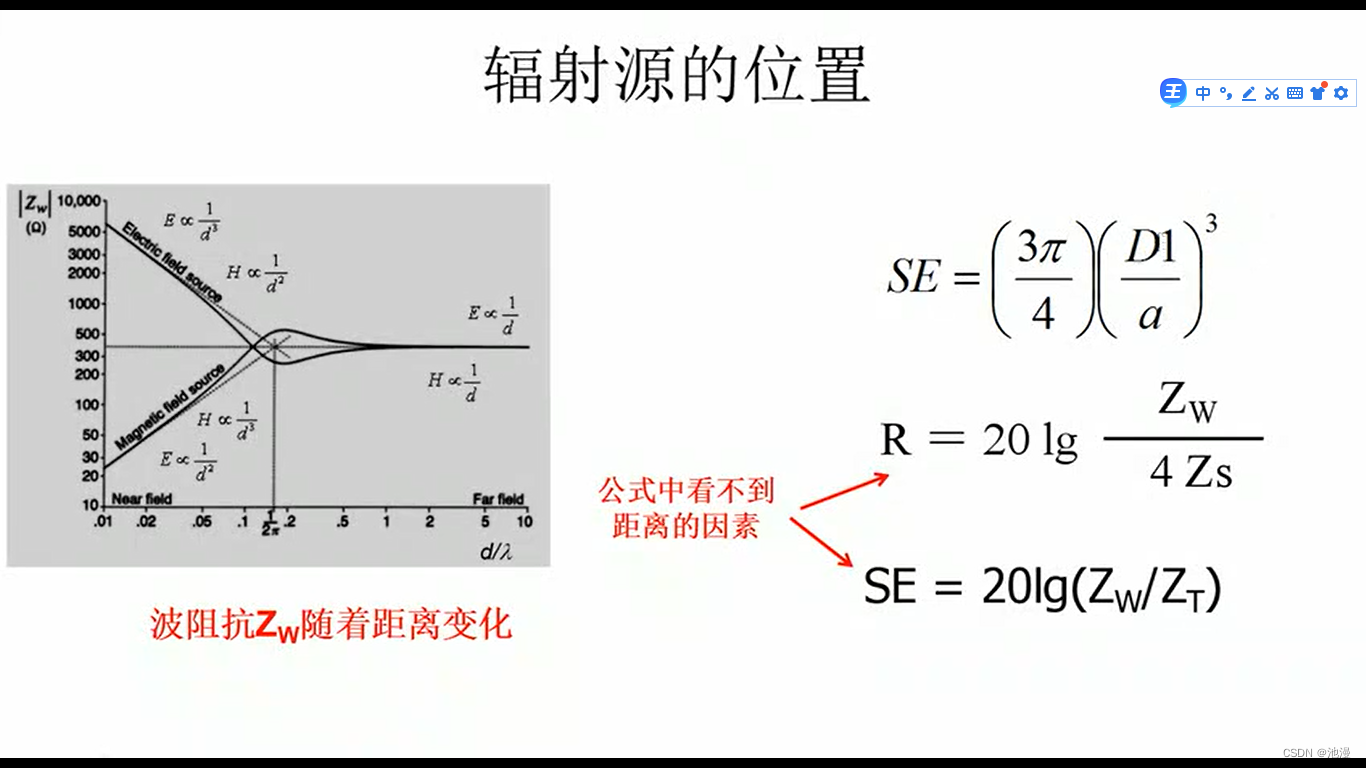

辐射源在机箱里面的位置也很重要。看一看学过的影响屏蔽效能的因素，跟辐射源到孔洞的距离三次方的关系，可见距离对屏蔽效能的影响非常大。这里是一个屏蔽材料的反射损耗，它跟波阻抗有关，而波阻抗和距离有关。如图，随着距离的增加，电场源的波阻抗越来越低，而磁场源的波阻抗越来越高，因此屏蔽材料距离电场源越近，它的反射损耗越大，而距离磁场源越近，它的反射损耗越小。缝隙的屏蔽效能公式中也包含波阻抗这个因素。

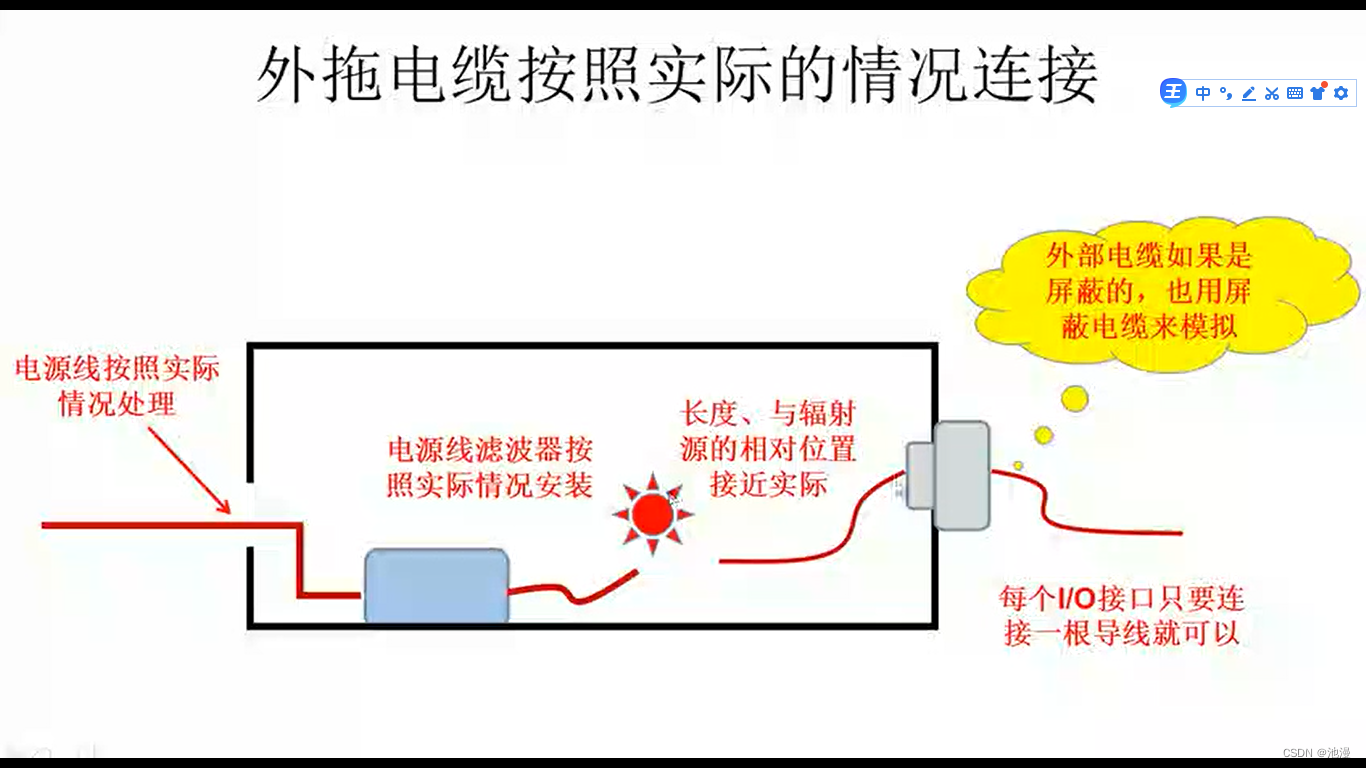

机箱的实际屏蔽效能还与外拓电缆有很大关系。因此我们应该在机箱上把所有实际存在的外拓电缆全连上，包括电源线、信号线。电源线我们最好是把滤波器同时也连上，包括滤波器内部的线也连上，这样会获得更实际的一个屏蔽效能。io线只要连接一根导线就可以代表实际情况了，但要注意导体内部它的长度还有它跟辐射源相对的位置都要尽量接近实际情况。另外，机箱外部的电缆尽量要和实际情况接近。也就是说如果实际情况是屏蔽电缆，那就用屏蔽电缆来模拟，如果不是屏蔽电缆，那就用非屏蔽电缆。包括屏蔽电缆的屏蔽是怎样接地的等等。

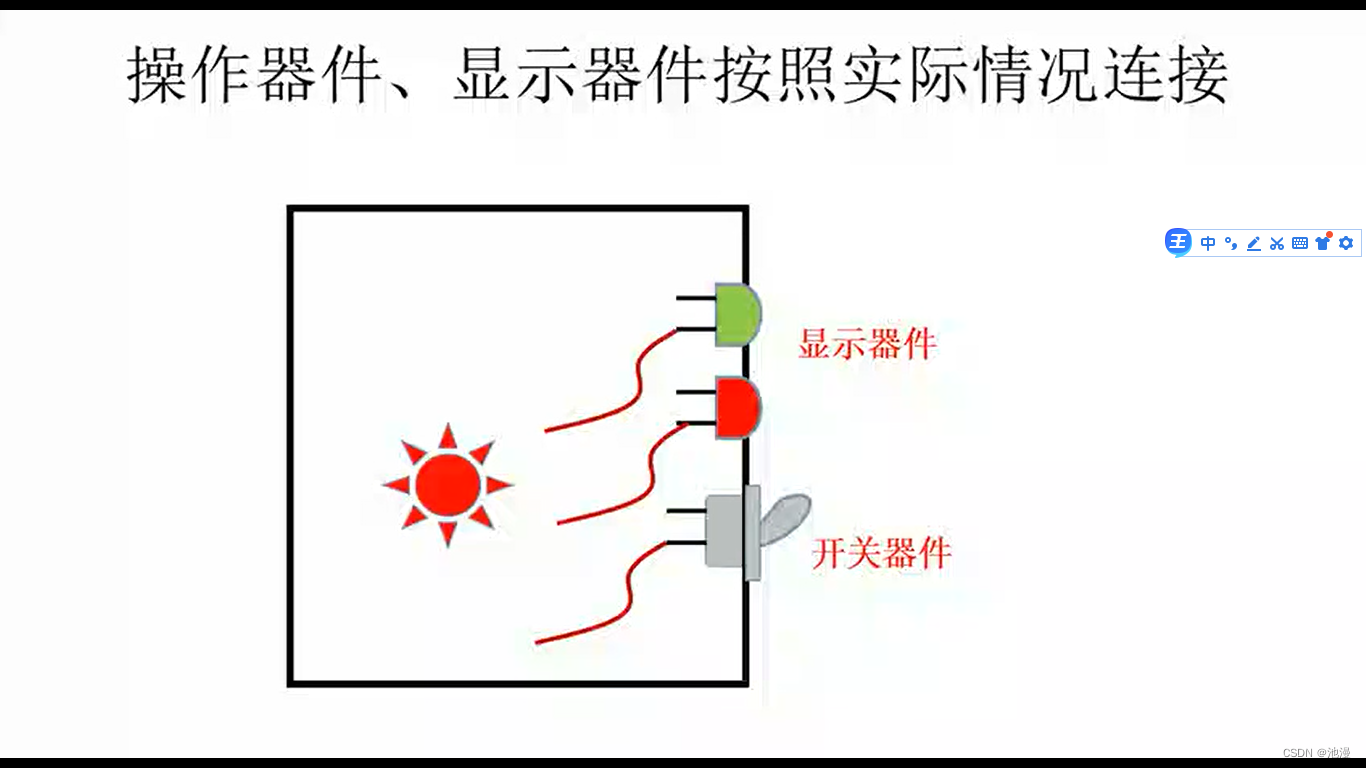

对于面板上面的操作器件和显示器件，也要按实际情况连接，因为这些孔洞都是导致电磁泄露的原因，那么这些孔洞泄露的程度与内部连线的情况有很大关系。

小结：
为了获得机箱的实际屏蔽效能，需要注意四个问题：

1. 辐射源的特性要尽量接近实际的电路特性
2. 辐射源与孔洞、缝隙的相对位置尽量接近实际的情况
3. 机箱上的各种外拓电缆要按照实际情况连接上，并在设备内部注意长度和相对于辐射源的位置
4. 机箱上的显示、操作器件要按照实际情况安装，并联接上导线

p32 PCB的接地对机箱泄露有什么影响？

影响机箱屏蔽效能的因素，除了上一讲所提到以外，还与PCB的接地有很大的关系。如果忽视这一点，机箱上的孔洞、缝隙可能导致严重的泄露，这不仅影响设备的辐射发射，还影响辐射敏感性和静电放电抗扰性。

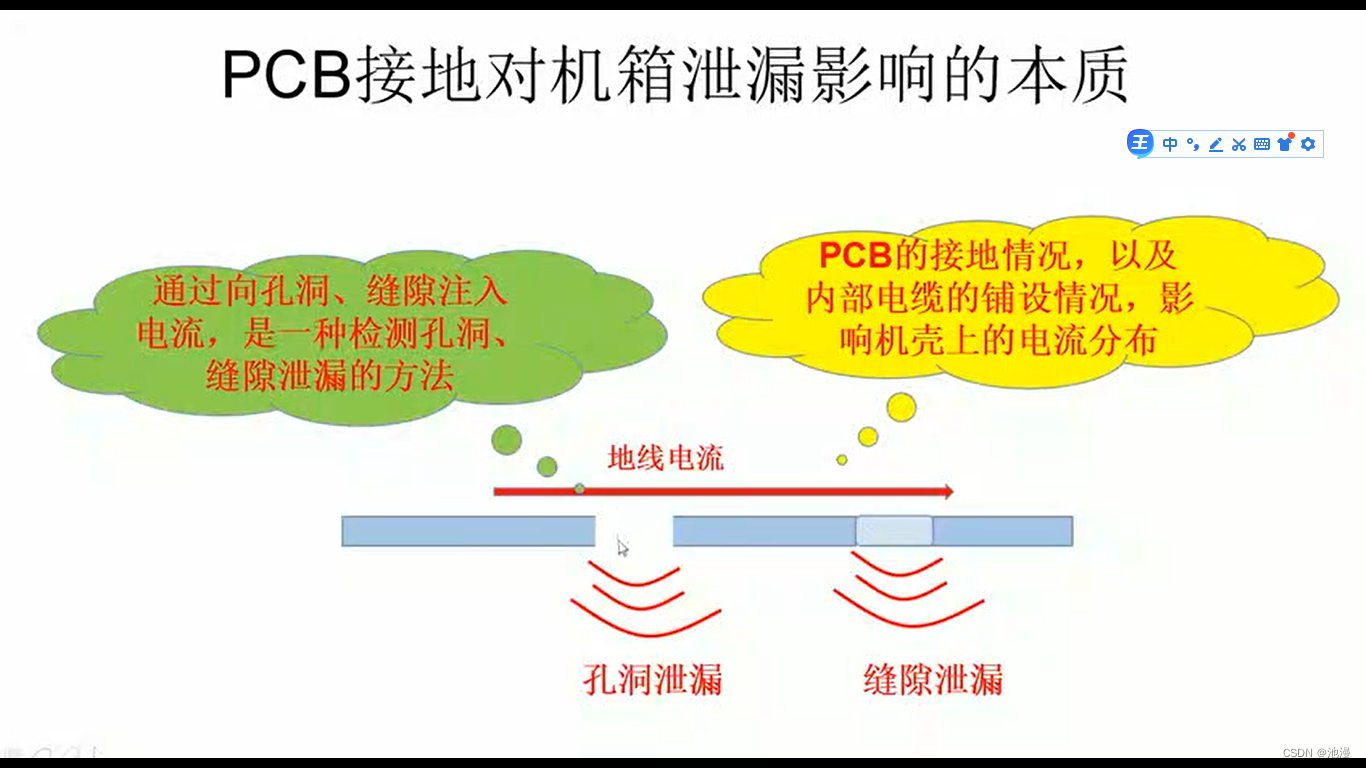

这时屏蔽体的一个面板，它上面有孔洞和缝隙，孔洞和缝隙的泄露主要是由于当入射电磁波在这个面板上感应出电流时，这个电流流过孔洞时产生了一个电压，在这里形成了一个偶极天线，它就会辐射，我们感觉就是发生了泄露。缝隙也是同样的情况。当我们把线路板与机箱的这个屏蔽面板连起来时，那么pcb板上面的一些地线电流就会被分流到这个屏蔽面板上了，因此也同样产生了一个电流，同样会产生泄露。实际上我们向这个面板有意地注入一个电流，然后检测孔洞和缝隙附近的泄露电磁场是一种实用的检测孔洞缝隙泄露的方法。请注意，这个屏蔽体面板上的电流不仅与pcb的接地情况有关，还与内部电缆的铺设情况有关。

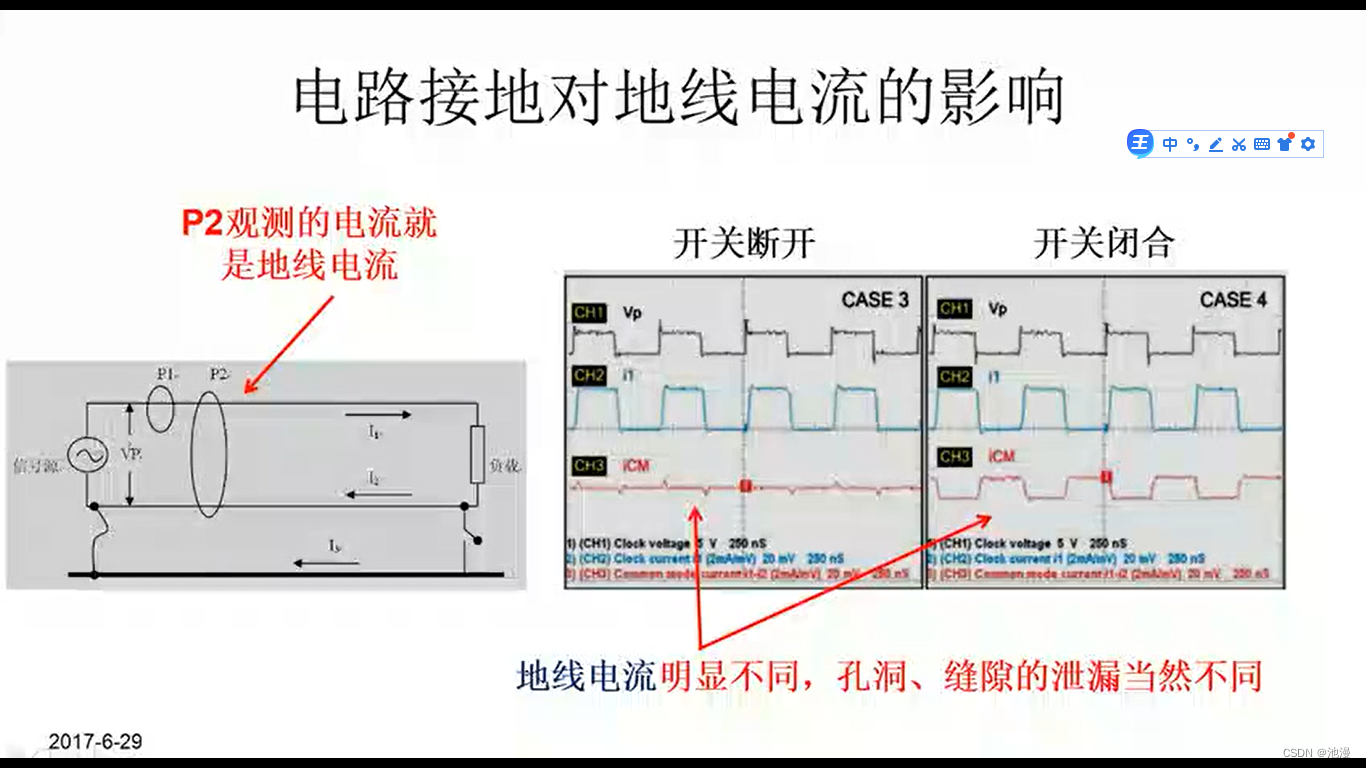

I3与电路的接地状态有关。如图两边全连上，这个电流会比较大，因此I3泄露的比较严重。要是把线断开，直观上I3不应该存在，但实际上频率比较高的时候，I3还是存在的。

当开关断开时，I3在对应的电压上升沿会有一个小小的电流，因为这个上升沿和下降沿包含了很高的频率成分，所以说频率高的时候，即使不连线，I3也是存在的。I3的大小就与线路板和面板之间的杂散电容有关，或者两者之间的距离有关。距离越近，电容越大，I3越大，泄露越严重。

当pcb板之间有互连线时，除了与pcb的激励状态有关以外，它还与互连电缆的种类、互连电缆的铺设有关系。如图，这是一个安装在两个不同面板上的两块线路板，那么它们之间的互连线上面都会有共模电流，当这个电流流过这个缝隙时，就会导致这个缝隙的泄露。所以我们在欧冠一个机箱的屏蔽效能时，不能忽视这种情况。也就是说如果可能，我们用两块线路板把它们互连起来，来模拟实际情况。

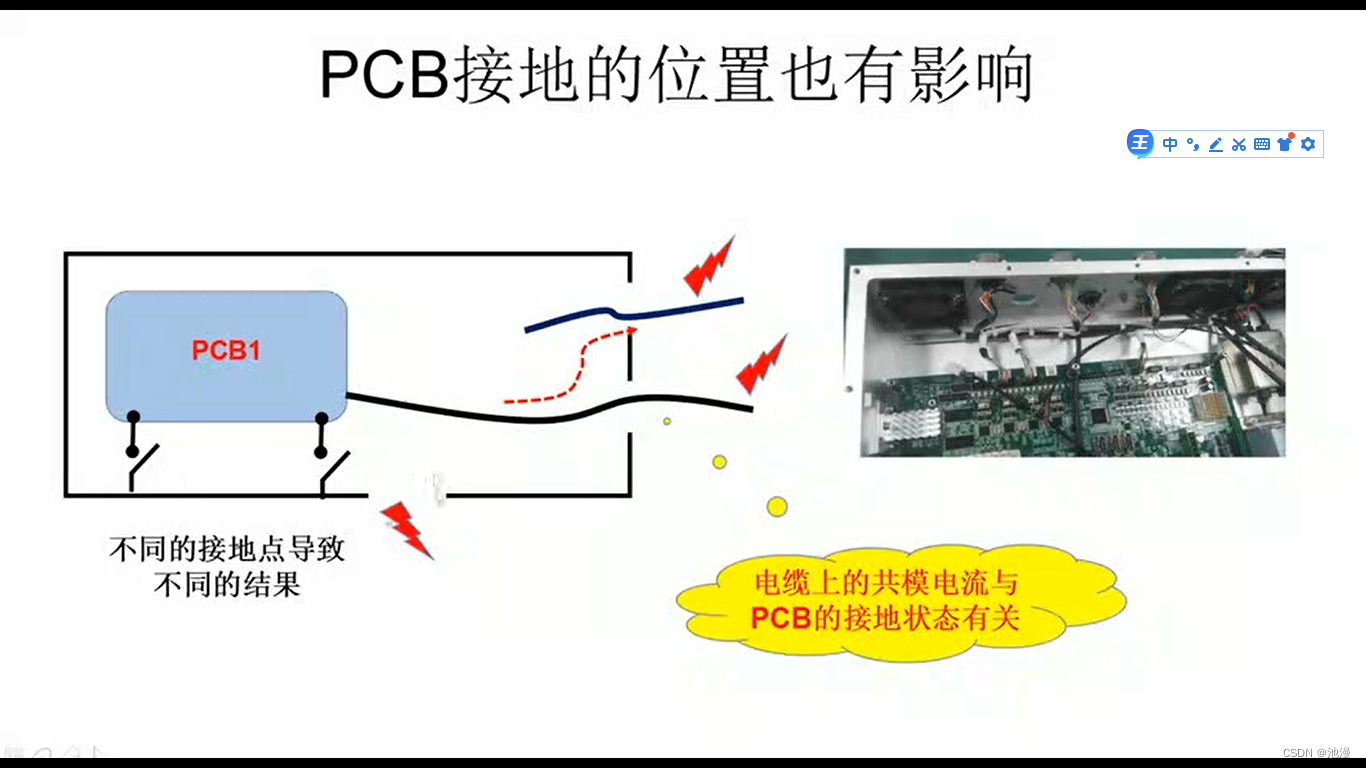

另外pcb板接地的位置也有影响。这个pcb板在不同的位置接地，显然它电缆上的共模电流是不一样的。如果电缆杀那个的共模电流不一样，一是会导致它临近的孔洞或者缝隙的泄露不同，同时它周围的一些个导体也会由于这种进场的耦合产生不同的泄露。

小结：
当机箱与PCB的地线连接时，PCB上的地线电流会有一部分分流到机箱面板上。
当面板上有孔洞和缝隙时，会导致辐射泄露。
因此，在考察机箱的实际屏蔽效能时，要考虑这种情况。
两块PCB互连的情况，流过机箱的电流不仅与PCB的接地有关，还与互连电缆铺设方式有关。

p33 为什么电源线的处理特别重要？

如果将屏蔽机箱比喻成一个单位的围墙，电源线就相当于大门，为了大门的安全，大门的警卫当然重要。实际上，电源线的处理情况与几乎所有的电磁兼容实验结果都有关。

在ggb151里面包括了ce101（低频传导发射实验）和ce102（高频传导发射实验），与这个传导发射实验对应的有传导敏感性实验，包括cs101和cs106.这些都是代表了电源线与电网之间传输的一些骚扰能量，除了与电网之间有这种骚扰的传播以外，还有一些空间感应到的电源线上的骚扰，这些叫做感应传导敏感性，比如在ggb151里面有cs114、cs115、cs116。cs114代表了空间的一些个无线电发射设备在电源线上边感应出来的骚扰，还有cs115实验，代表了电子设备周围的环境有一些电器开关动作时产生的骚扰？（大概是3分15处）cs116对应着附近发生了雷电，这个雷电在电缆上感应出来的骚扰，在商业设备中对应的实验是浪涌抗扰性实验。

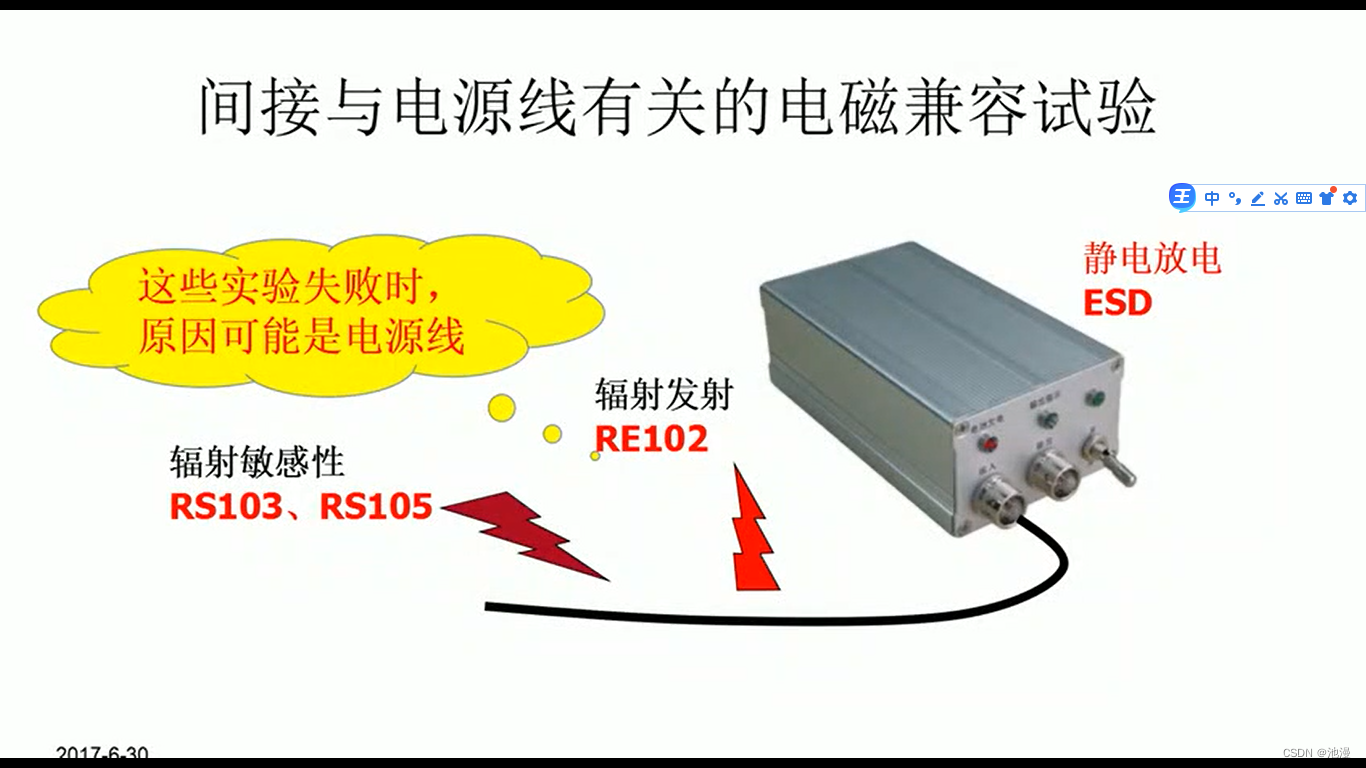

除了那些直接与电源线有关的实验以外，还有一些实验似乎与电源线没有关系。但是当这些实验失败的时候，==导致失败的原因很可能是电源线没有处理好，比如辐射发射，re102实验。==还有辐射敏感性实验rs105。之所以这些辐射性的实验都与电源线有关系，是因为这个电源线充当了辐射天线和接受天线的角色，另外静电放电实验和电源线也有关系。静电放电实验实际上它对电子设备产生干扰的一个主要机理是在静电放电的过程中产生了一个辐射性的电磁场，这些电磁场很可能以天线作为一个接收天线，集中到设备里面去。

传导发射实验往往与设备的辐射发射有密切关系。如图是ggb151里面的ce102实验，折线是限制值，限定值只固定到了十兆，商业设备会到三十兆，但无论10兆还是30兆，都不意味着我们控制这种传导发射只需要控制十兆以下或者三十兆以下，十兆以上或者三十兆以上的传导发射会体现在辐射发射上面，因此，这种高频的传导发射是由辐射发射来控制的，比如在军标里面就是re102。re102是非常严格的实验，电源线上边要是有高频的传导电流，re102十有八九就通过不了。所以今后控制传导发射时，不能仅仅控制到10兆以下或者30兆以下。

小结：
设备的电源线处理对于设备能否通过电磁兼容试验十分重要。几乎所有的电磁兼容试验都与电源线有关。进行辐射性试验时，例如，RS、RE，电源线起着接收和辐射天线的作用。

很多设备的RE102试验失败，都是由于电源线上有较强的高频传导发射。因此，在考虑传导发射控制时，不能仅仅考虑到10MHz或者30MHz。

p34 怎样知道电源线导致的辐射发射会不会超标？

电源线是导致设备辐射发射（RE102）超标的重要原因。设计师如果掌握从电源线传导发射预测辐射发射的方法，就可以在电源线的EMC设计时，把电源线的辐射控制在一定程度，增加通过RE102的概率，节省时间和经费。

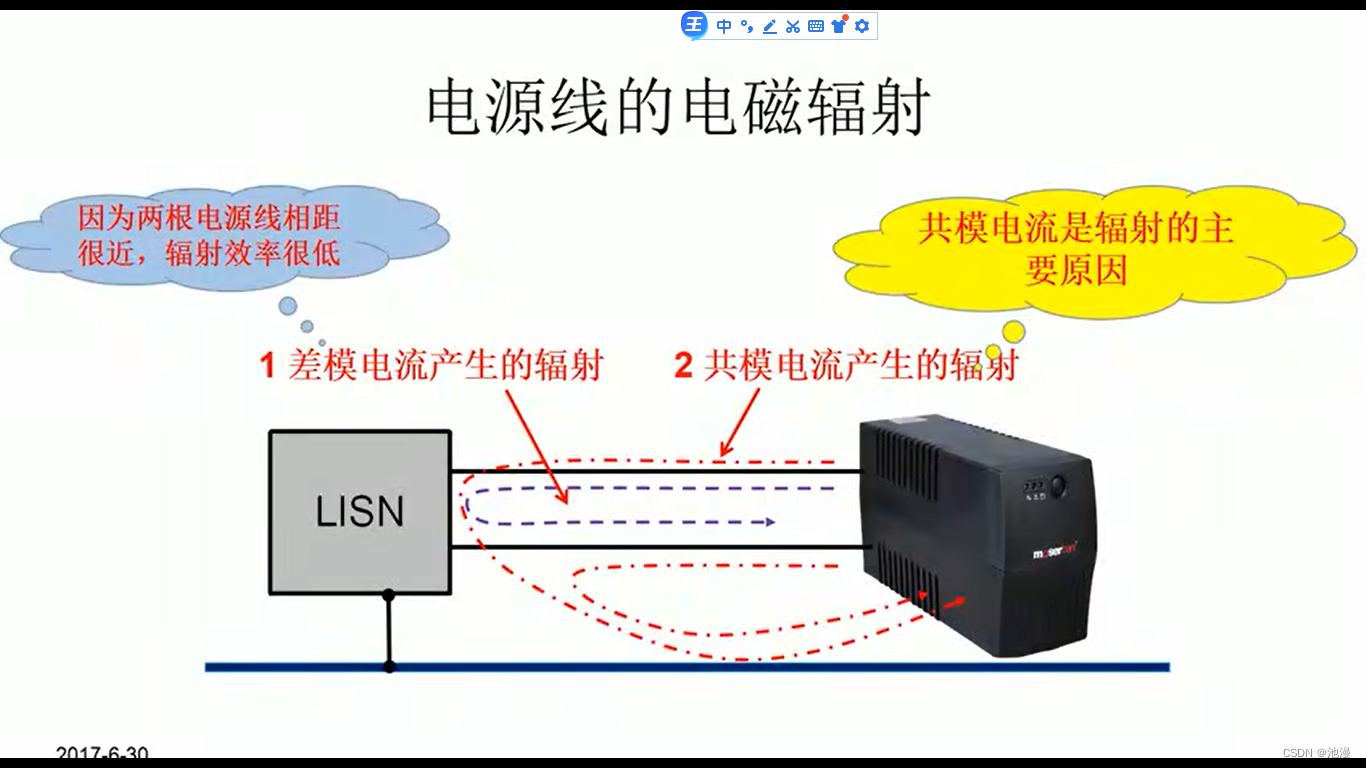

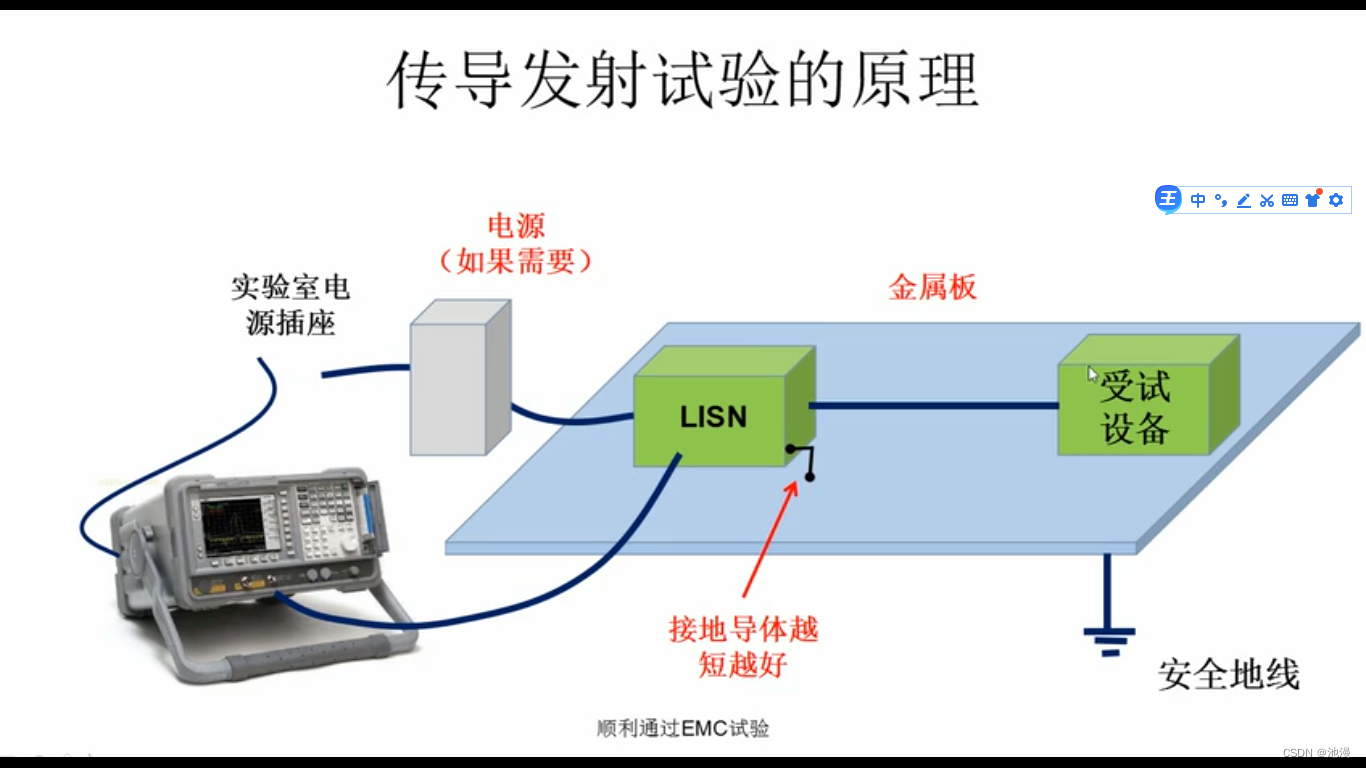

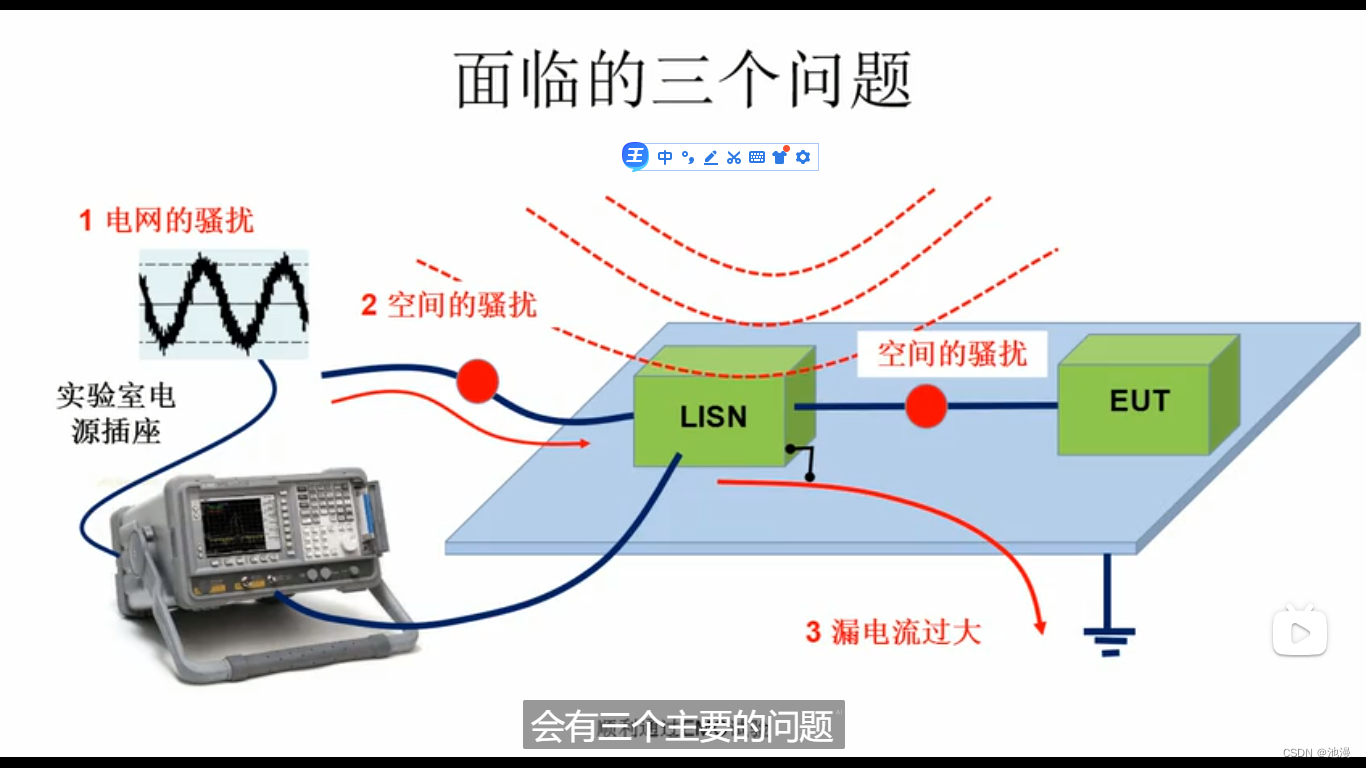

电源线的电磁辐射是怎样产生的？这是一个测试设备，它的电源线连接到了一个LISN上面，按照军标的要求，LISN是和一块金属板连起来的，这时传导发射电流有两类：一类是在两根电源线之间形成回路的一个电流，这个电流叫做差模电流，另一类是在两根电源线与地线构成的回路里边流动，这叫共模电流，也就是说电源线上面有差模传导发射和共模传导发射，差模电流会产生电磁辐射，但是由于这两根电源线靠得很近，它们形成的电流回路面积非常小，因此辐射的效率很低，共模电流也会产生辐射，共模电流的活动面积就要大了很多。因此共模电流产生的辐射是主要原因，所以预测电源线的辐射强度，只要预测供电电流产生的辐射强度就可以了。

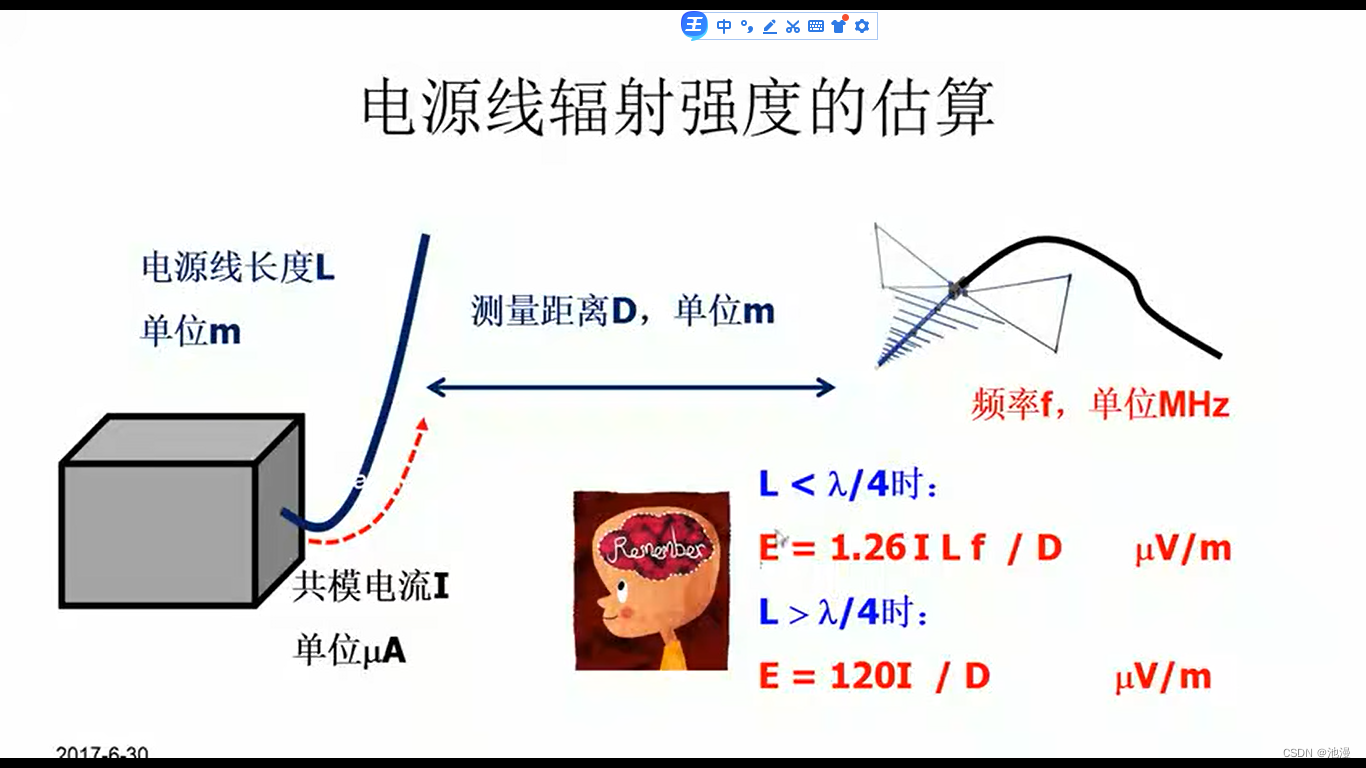

这是一个设备，假设它的电缆是长度L，电缆上有共模电流i，那么在距离电缆距离为d的观测点，它的电场强度可以这样来计算，当电缆的长度小于波长1/4的时候，公式有给出单位，其中D是在标准里边规定好的，在军标ggb151里面规定是1米，在其他标准里边有三米的，有十米的。当电缆的长度超过1/4波长的时候，电场的强度与频率就没有关系了。这两个公式可以从共模电流来预测电场的强度。

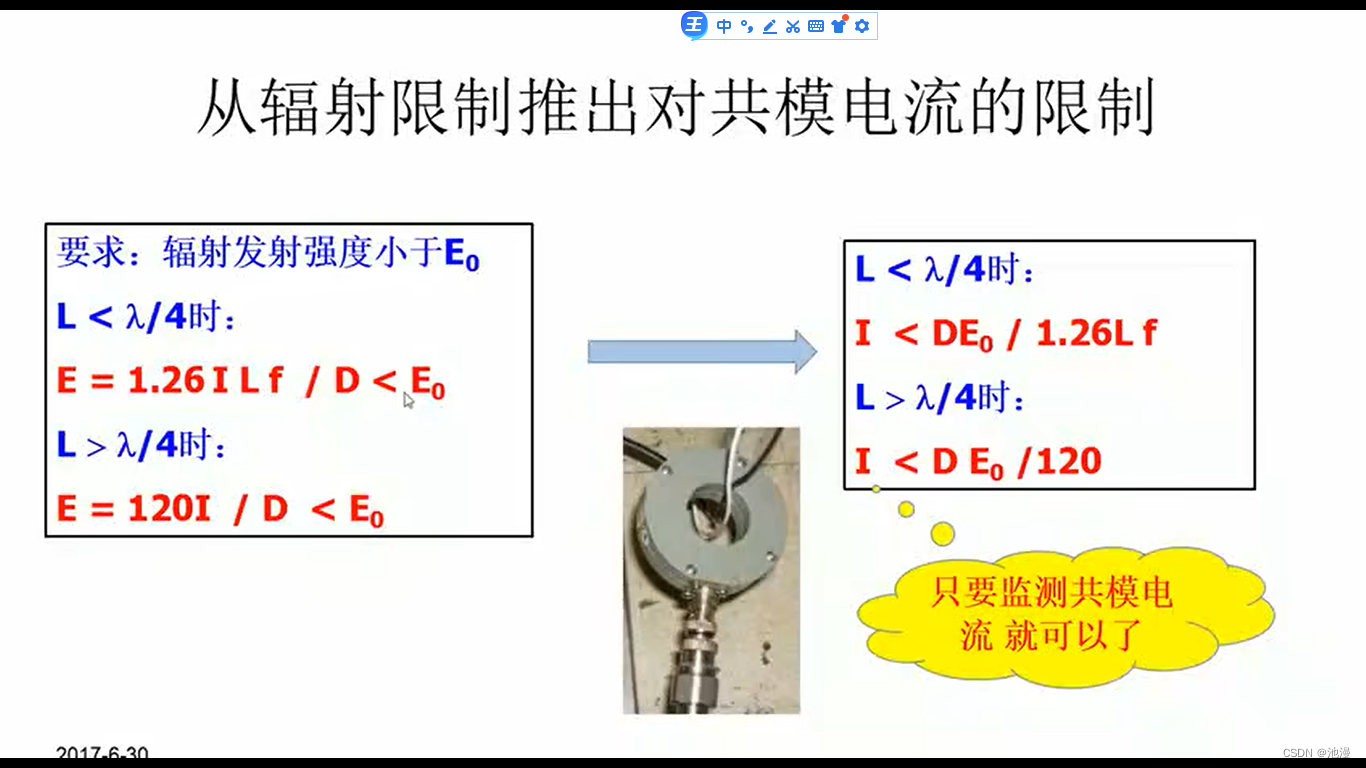

我们可以从辐射发射的限制来推出对共模电流的限制。要求辐射发射的强度小于E0，这时我们就可以把前面的电场计算公式写成这样一个形式。也就是说我们希望电场小于E0，当电缆的长度大于1/4波长的时候，公式更加简单。通过对这个不等式进行简单的计算后进行变换，可以得出当电缆长度小于1/4波长时，共模电流i要小于这样一个数值，当电缆的长度大于1/4波长的时候，电缆上的共模电流要小于这样一个数值。这个结论说明我们只要监测电源线上的共模电流，就可以知道电源线产生的辐射是不是会导致超标。 检索共模电流的方法非常简单，用一个电流钳同时卡住两根电源线，这个卡钳输出的就是共模电流。

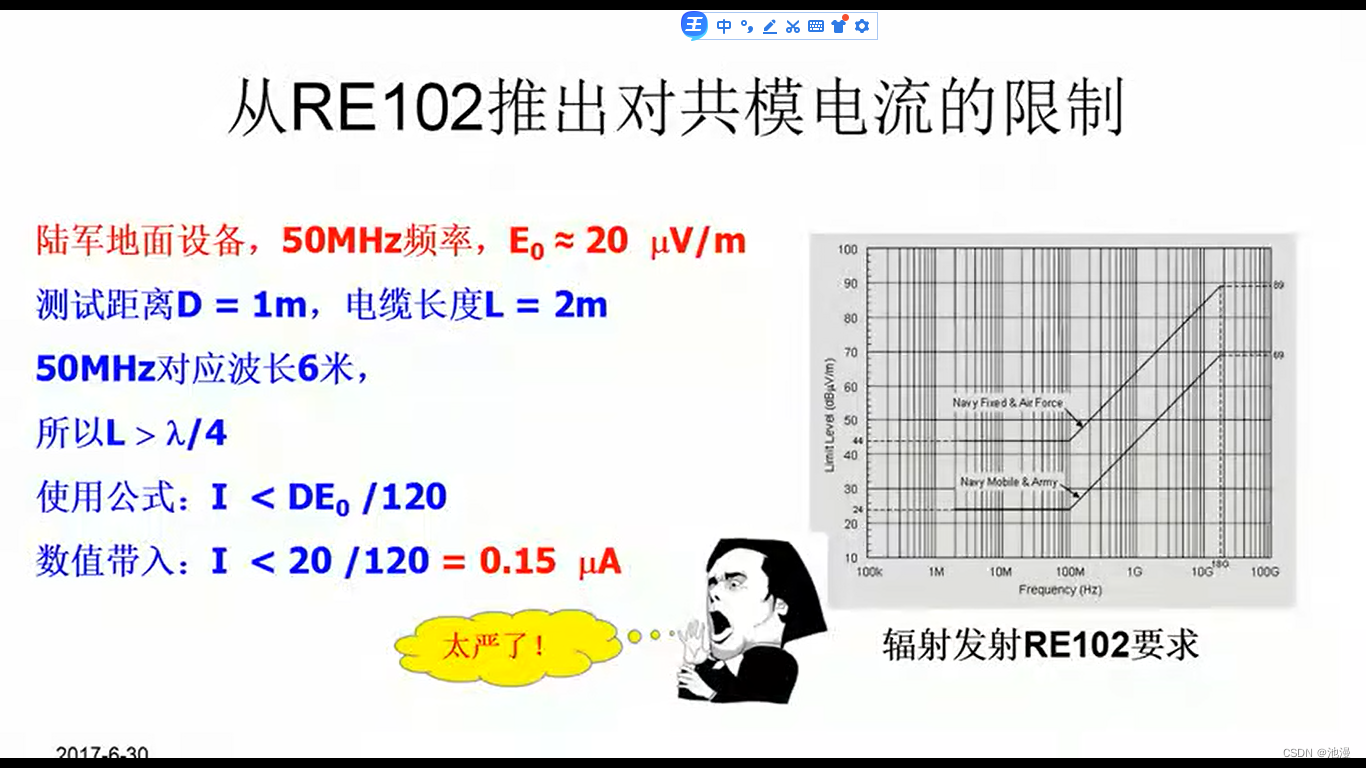

以RE102为例计算共模电流的限制值是多少。这个曲线是对海军的移动设备和陆军的地面设备提出来的限制。在50兆这个频率，E0大约20微伏每米。在军标里边，天线距离测试设备的距离是1米，所以D等于1米，我们假设电缆长度为2米。在50兆这个频率，它对应的波长是6米，因此电缆的长度大于1/4波长。我们把数值代入D，电流是小于E0/120也就是小于0.15微安。这是一个很小的值，所以我们要严格控制电源线上的共模电流发射。

小结：

电源线的辐射发射主要来自共模发射电流。

从共模电流的幅度可以预测出电源线的辐射强度。

利用这个方法就可以在设备进行RE102试验之前，先对电源线的辐射进行预测，并通过技术措施确保电源线的辐射发射不会导致RE102超标。

电源线上微小的共模电流发射，就会导致RE102超标。

p35 怎样处理电源线的EMC

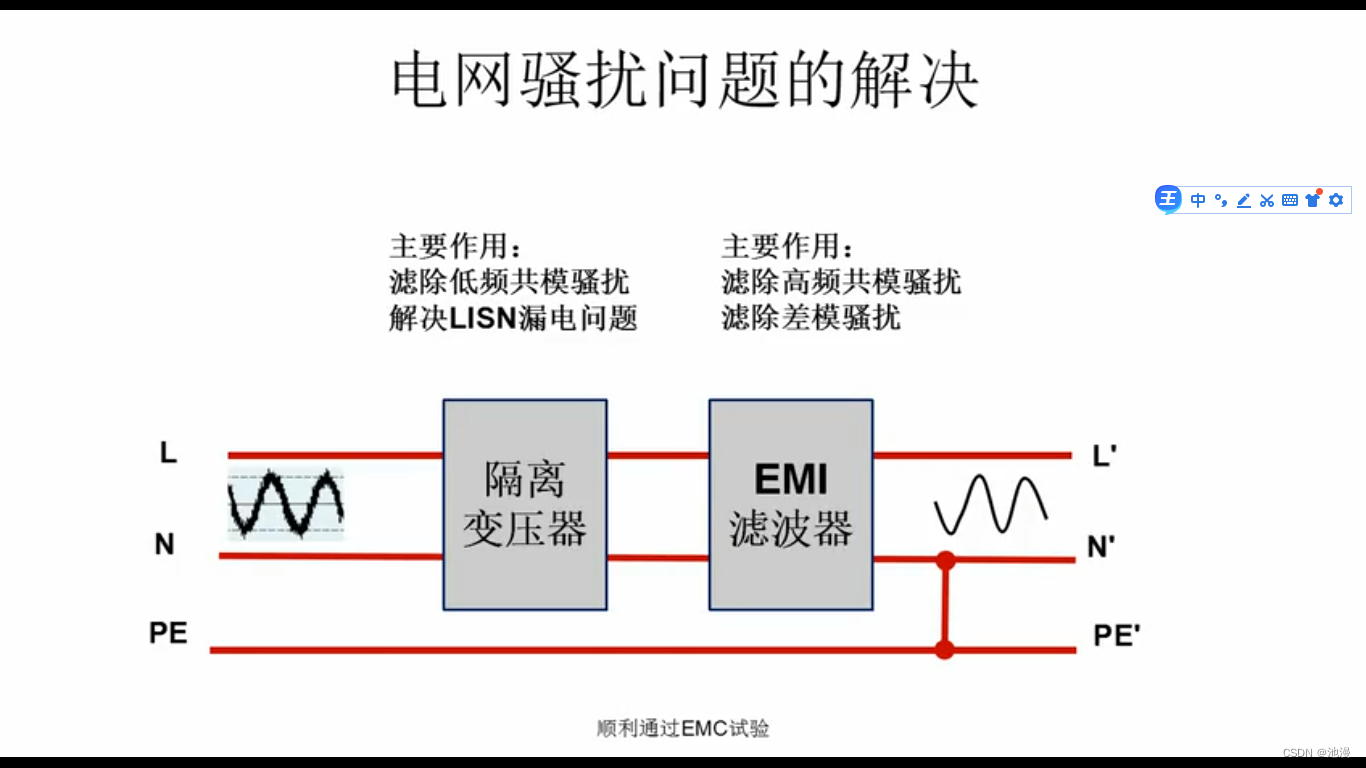

解决电源线EMC问题的方法是电源线滤波器。如果别电源线比喻成院墙的大门，电源线滤波器就相当于门卫。滤波器让设备工作需要的电能通过，防止骚扰能量通过电源线进出设备。

对于一个设备而言，在它的电源线入口处一定要安装这样一些滤波器，才能保证它的电源线满足基本的emc要求。

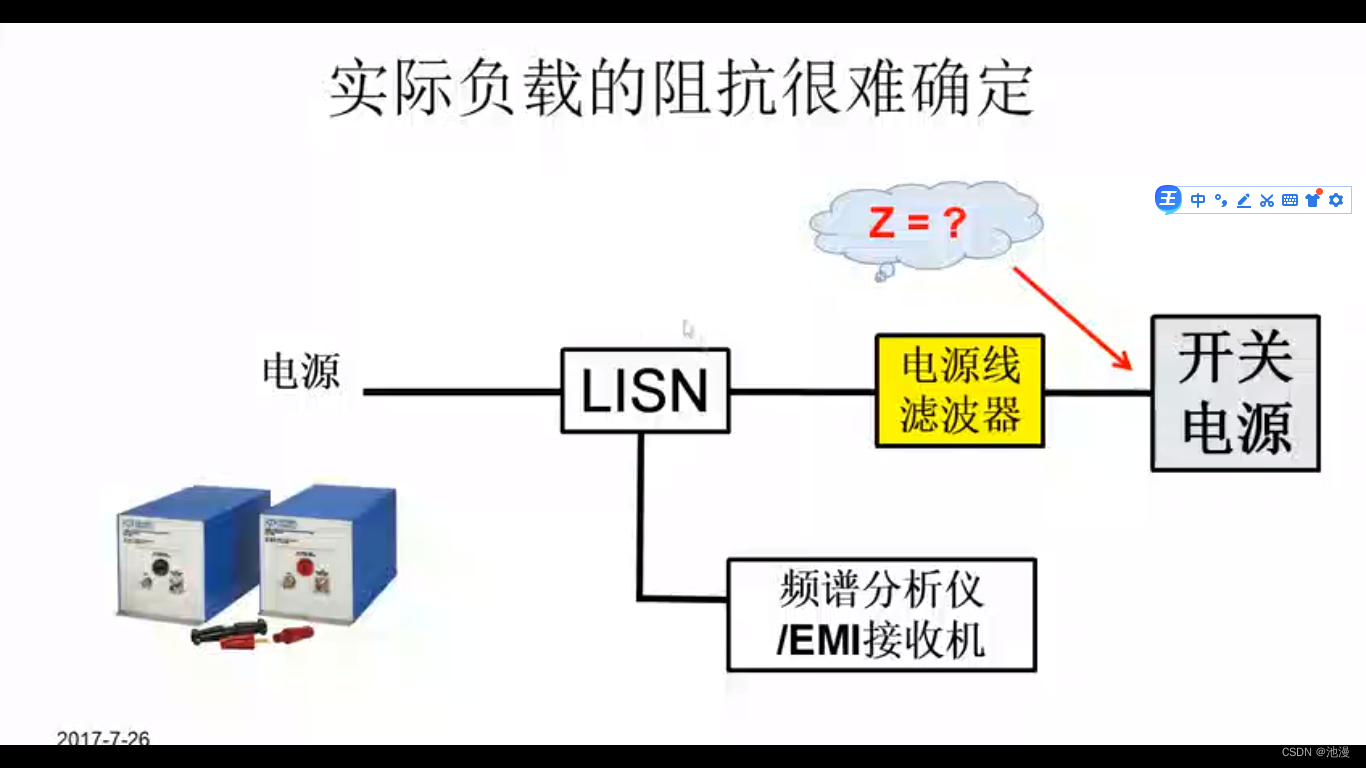

滤波器的重要指标叫做插入损耗。所谓的插入损耗指的是能量在经过这个滤波器的时候，它产生的损耗。看图，一般来讲，电源线滤波器的插入损耗分为这么三段，第一段叫做通带，在这个距离范围内，滤波器对流过它的能量几乎没有损耗。第二段叫过渡带，在这个范围内，滤波器的插入损耗随着频率的增加逐渐增加，并达到一定的数值。第三段叫阻带，也就是禁止骚扰能量通过。一般来讲，滤波器的插入损耗分为差模插入损耗和共模插入损耗，对于共模而言，我们可以认为全部的频率范围都应该是阻碍，因为电路都是靠差模电流来工作的，没有一个电路是靠共模电流来工作的。在这个图里有两种频率比较关键，一个是滤波器的截止频率，也就是滤波器的插入损耗从零开始增加到3db的时候，达到了这个频率叫做截止频率。当能量超过这个频率的时候，就开始产生比较大的损耗，它被截止住了。第二个频率就是阻带能够维持的最高频率，虽然我们希望滤波器的阻碍一直这样平着，一直延长下去，但实际的滤波器的阻带不可能是这样的，当频率高到一定程度的时候，它就会减小。我们希望面对骚扰的最高频率时，阻带应该在这个频率具有足够大的。。。（4分55秒处）这样才能阻止骚扰能量通过电源线进出设备。

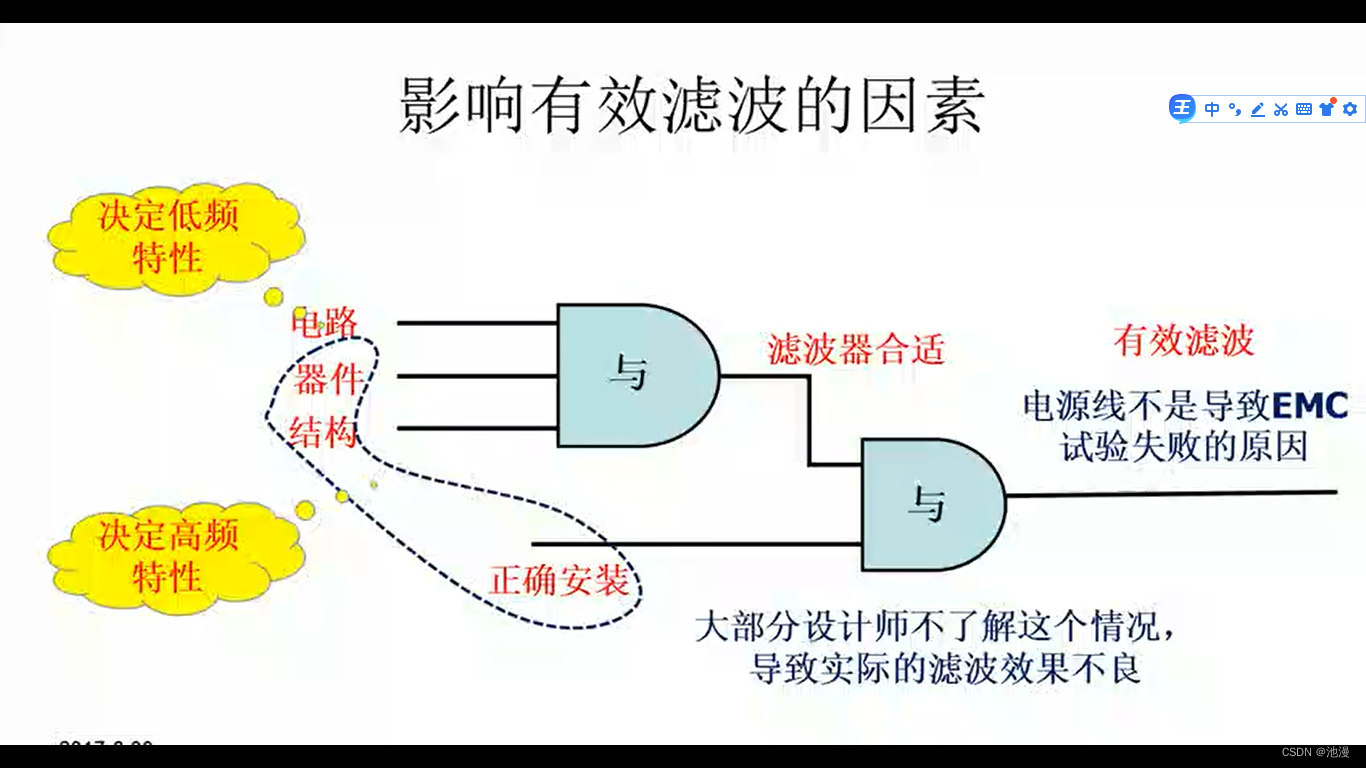

首先定义一下什么叫有效滤波。有效的滤波指的是在电源线上安装了滤波器以后，电源线不应该再是导致设备emc实验失败的原因。实际上在很多场合，设计师们安装的滤波器并没有达到有效滤波的状态。那么影响有效滤波的因素有哪些呢？这里用与这个符号来表示需要同时具备的一些条件，比如这里边有效的滤波就需要具备两个条件。滤波器需要正确安装。构成一个合适的滤波器又需要哪些条件呢？这里需要三个条件。第一个是电路，包括电路的结构和电路里面的器件参数。第二个是电路的器件的种类。第三个是滤波器自身的结构，包括内部电路的安装形式。实际上，滤波器的电路以及器件参数，它只决定了滤波器的低频特性，而滤波器的高频特性由器件结构还有正确的安装方式来决定。大部分的电磁骚扰都是频率较高的成分，因此滤波器一定要处理好对于高频骚扰的滤波能力。

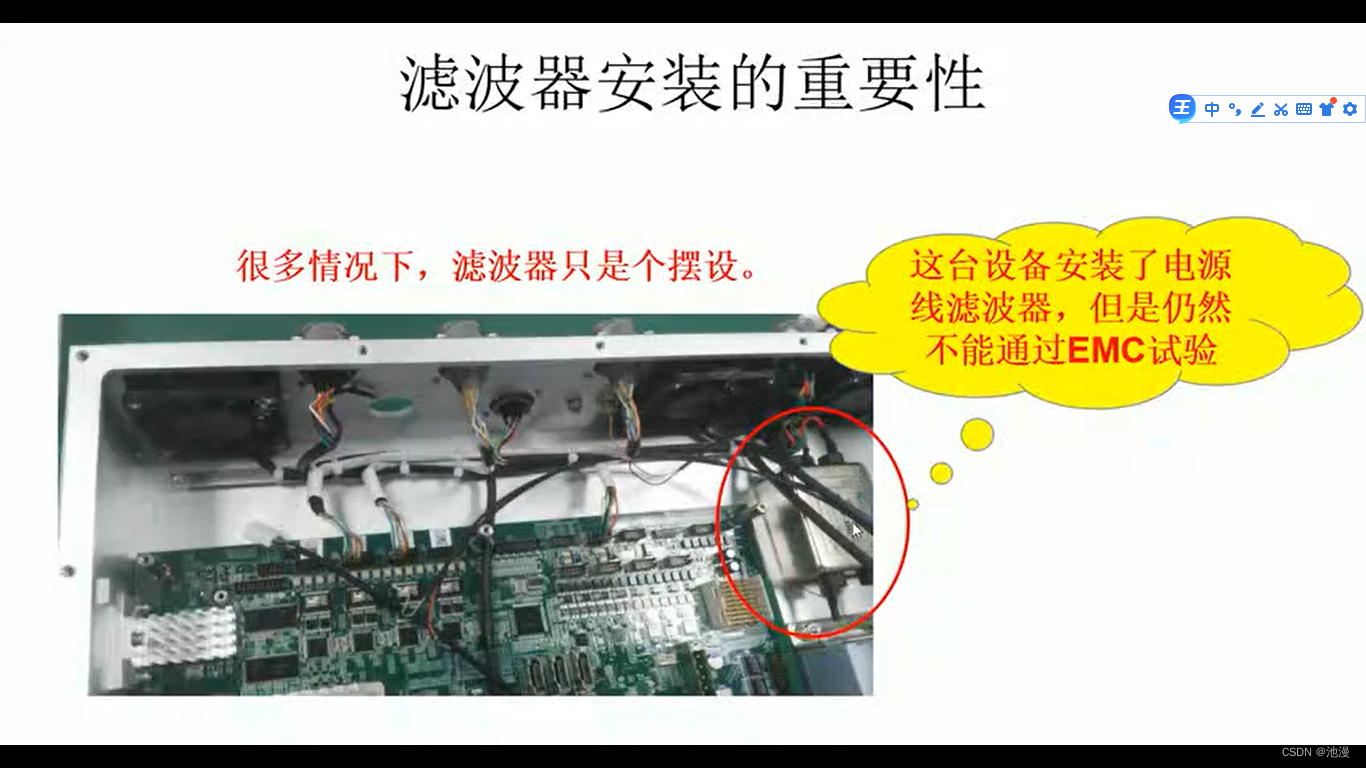

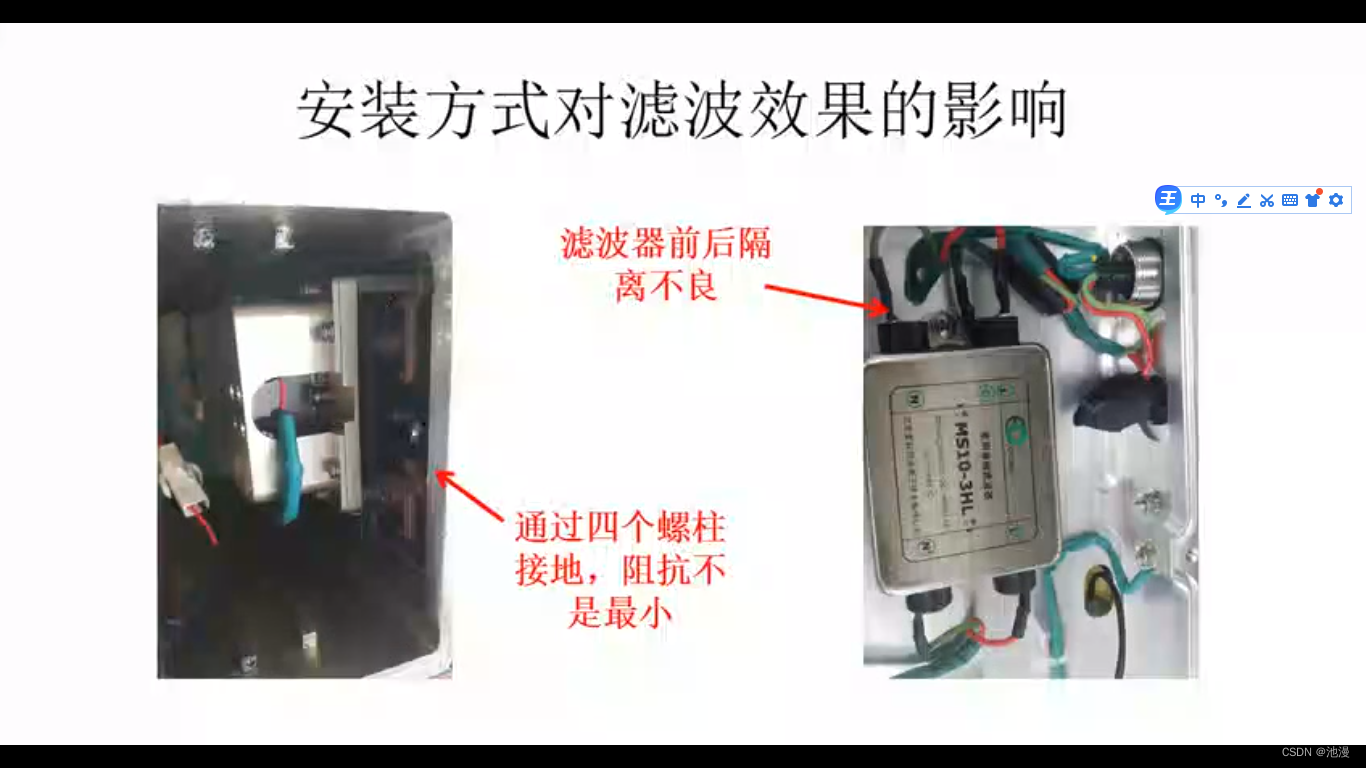

滤波器与其他电子器件有一个很大的不同，它的效果不仅与连线有关系，还与它的安装方式有很大关系。

小结：

• 解决电源线EMC问题的最有效方法是在电源入口安装电源线滤波器。
• 衡量滤波器的重要指标是插入损耗。
• 不良的滤波器和不正确的安装方式起不到预期的作用。
• 要获得预期的效果，不仅滤波器要满足要求，而且安装方式也重要。

p36 怎样测量滤波器的插入损耗

插入损耗是电源滤波器的重要指标。即使电路结构、参数完全一样的两个滤波器，他们的插入损耗也可能有很大不同。因此，设计师应该掌握滤波器插入损耗的测量方法，做到对滤波器的性能心中有数。

滤波器的插入损耗分为共模插入损耗和差模插入损耗。首先，看下差模插入损耗的定义。U1是把信号源和接收机直接连接起来测量出的数值，U2是把滤波器插入到信号源和接收机直接测量出的数，因此这个比值叫做滤波器的插入损耗。如果U1和U2都是用db来表示的，可以直接相减。

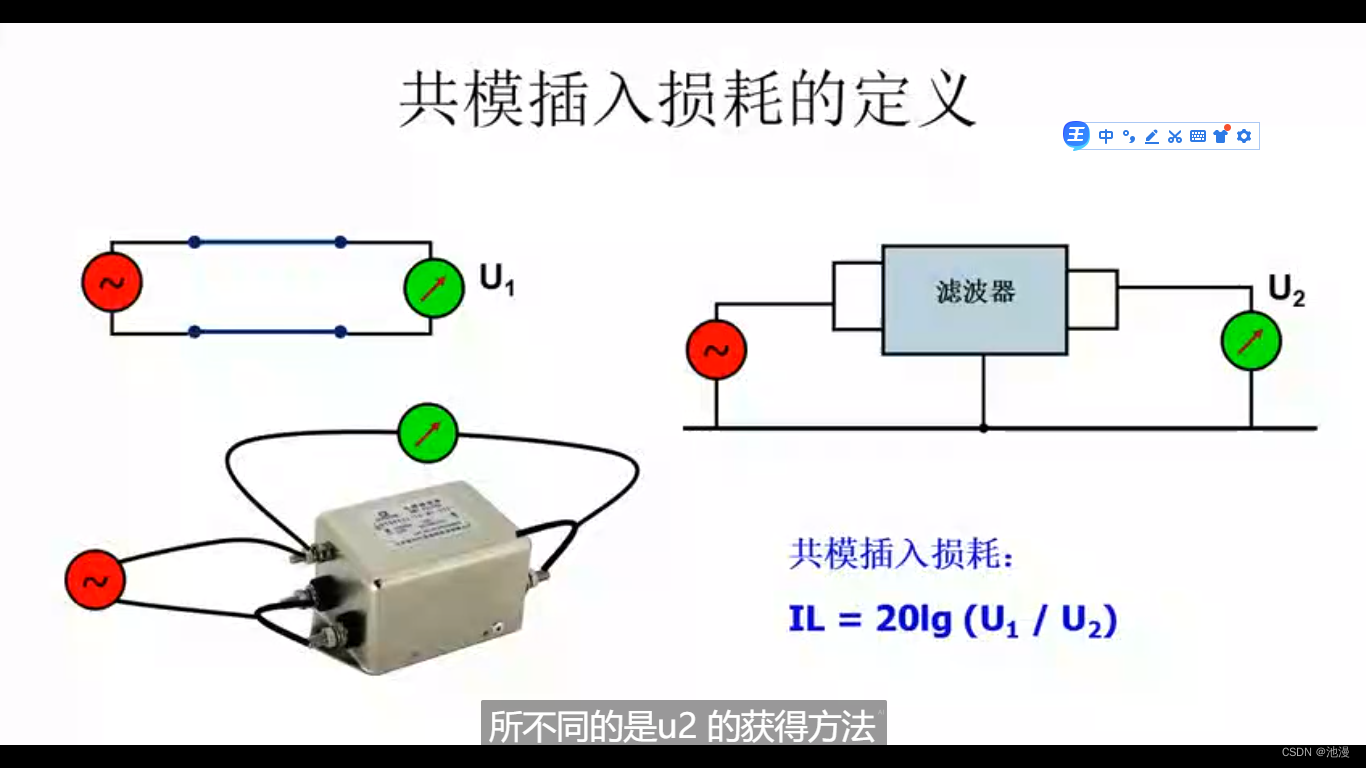

共模插入损耗的定义公式与差模是一样的，U1的获得方法也是一样的，不同的是U2的获得方法。 测量共模插损的时候，要把滤波器的输入端短路，输出端也短路，然后把信号线的一条线连接到输入端，另一条线接到滤波器上的地。接收机也是同样的方式来连接。所谓的滤波器的地线往往就是滤波器的金属外壳。把滤波器的两个输入端短路起来，信号源加到了输入端和滤波器的金属外壳之间，接收机的解法也类似。有些滤波器没有金属外壳，但它应该有一个接地的引脚，这时把信号源和接收机同时接到接地的引脚上。还有些滤波器，既没有金属外壳，也没有接地引脚，在图中相当于那根接地的线是断开的，等于滤波器没有接地，这时测出来的也是共模插损。

测量滤波器的插损需要一些仪器设备。这是第一种配置方案。用一个信号源，再配上一个频谱分析仪，然后按照前面的定义，我们连接滤波器来进行测试。这种方案的缺点是只能一个点一个点的测量。因此效率比较低。注意在配置这个设备的时候，一定要保证这个测量系统它测量的最小信号和最大信号之间的差能够满足你的滤波器插损的要求。也就是说假如你的滤波器预计的插损会有60db，那么你的测量系统所能够测量的最小信号和最大信号之间的差至少要大于60db，不然的话你就获得不了滤波器准确的插入损耗数值。

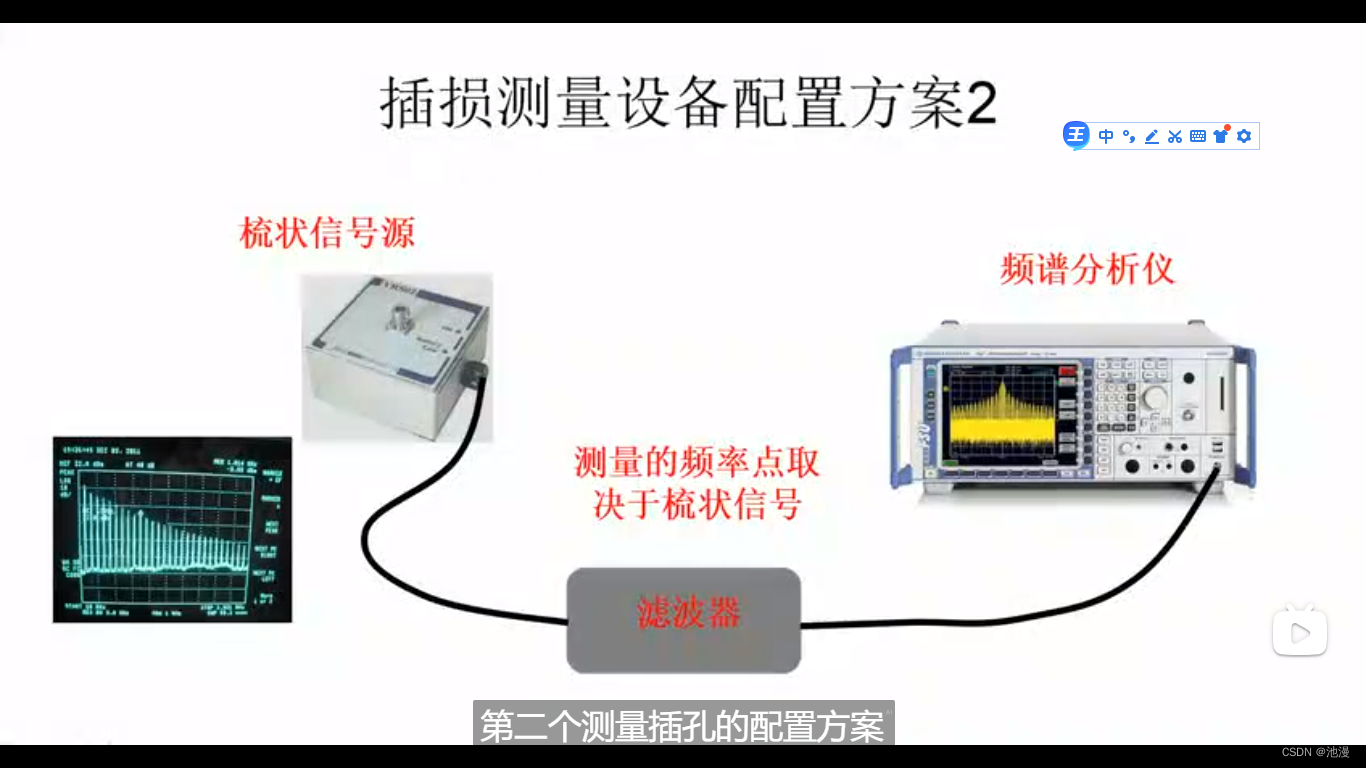

第二个测量插损的配置方案是把信号源换成一个梳妆信号源。梳妆信号源会覆盖比较宽的频率范围，因此可以提高我们的测量效率。在这个配置中，除了要注意梳妆信号的幅度要大于滤波器的插损以外，还得要注意梳妆齿的每个齿之间的距离不能太大也不能太小。太大可能会导致测出来的插损不够精确，它可能会漏掉一些频率点。梳妆齿太密可能会给读数带来困难。

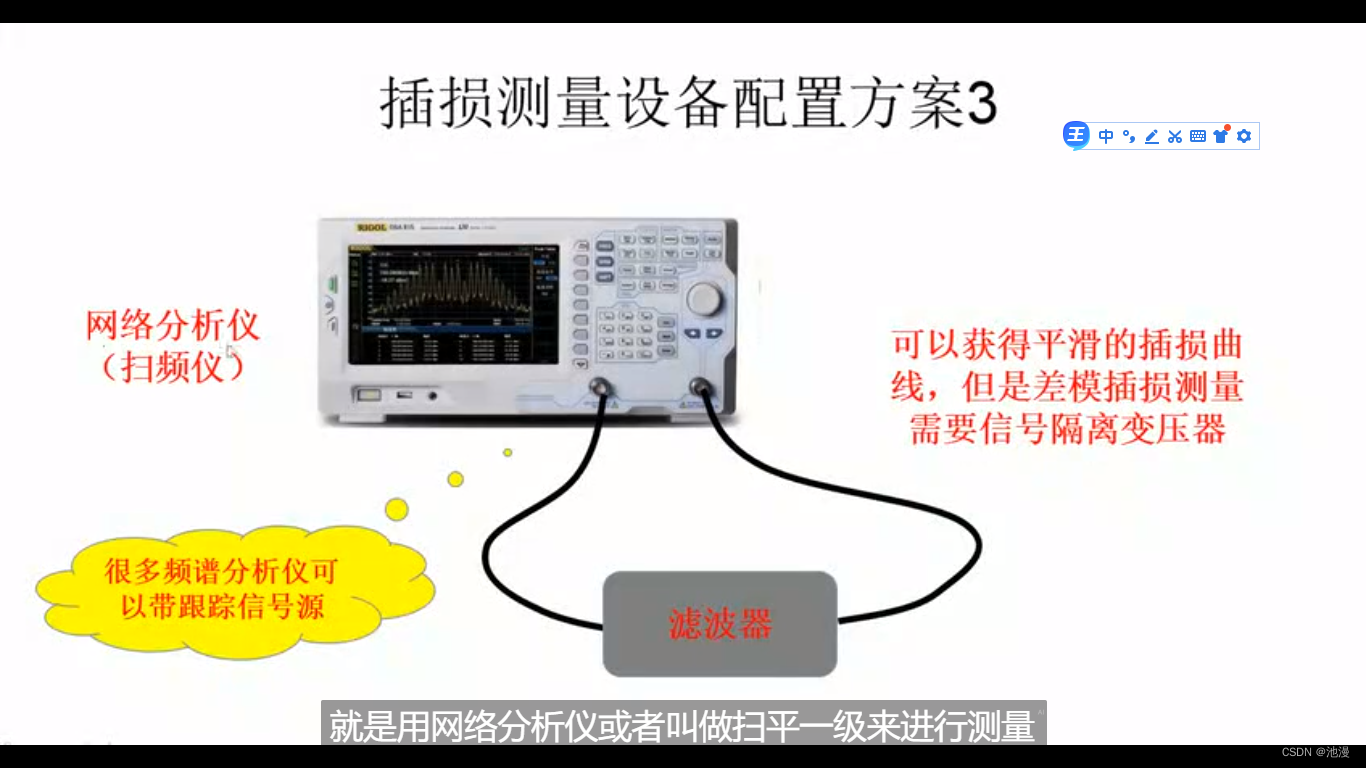

插损测量设备的第三个配置方案算是比较正规的一个方案，就是用网络分析仪或者扫平一级来进行测量。网络分析仪或者扫频仪基本上相当于第一个方案的一种组合。也就是把信号源和频谱分析仪结合到了一台仪器上，也就是说信号源会输出扫频的一个一个信号，然后配合扫频仪的这个接收，然后获得一个平滑的差分曲线。后面会讲到用这个方案进行插损测量时需要一个信号隔离变压器。现在很多频谱分析仪都会大爱一个跟踪信号源，所谓的跟踪信号源指的是信号源的输出频率是跟踪你的频谱仪的扫描，也就是说频谱仪接收到的某个频率，那么这个信号源就会输出同一个频率的信号。大家将来选购频谱分析仪的时候应该注意选择这个功能。

小结：
电源线滤波器的插入损耗，简称插损，分为共模插损和差模插损。两种插损的测量方法不同。
测量插损用的仪器设备主要是信号源和频谱分析仪。有三种仪器配置方案。

• 第一种是用通用的信号源和频谱分析仪，这个方案的缺点是，测量效率低。
• 第二种是梳状信号源和频谱分析仪，这个方案测量效率高，但是频率不连续。
• 第三种是用网络分析仪，这个方案效率高，频率连续。

p37 测量差模插入损耗的注意事项

测量滤波器的差模插损需要将信号源和接收设备连接在滤波器的两根导体之间。由于大部分信号源和接收装置的外壳都是与信号地连接起来的，因此，在进行测试时，会有意想不到的问题。

观察右下角的图，信号源和接收机都连接到了滤波器的输入端和输出端，很多设计师会简单地进行连接，也就是同轴电缆线从信号源出来以后，然后接到滤波器的一个引入端，同轴线的外皮接到滤波器的另一个引入端，同样在接收机这边也是把同轴电缆线接到滤波器的引入端，外皮接到滤波器的另一个引入端，这样似乎构成了测量差模插损的一个结构，但是忽略了一个问题，就是信号源和接收机它们的底线可能是连起来的，这样与我们的定义就不符合了，当然测出来的结果也是不一样的。那么这个地线是怎么连起来的呢？

首先看一下在信号源和频谱仪这个组合里，一般来讲这两台机器的电源线是要同时接到同一个电网上去的。我们知道在这个电源线里面会有一根黄绿色的安全地线，这时候它们的安全地线就连起来了，而这个黄绿色的安全地线是和这个设备的金属外壳连起来的，也就是说和这个信号的同轴连接器的外壳是连起来的，因此信号源和接收机它们的地线就连接起来了。

在这个网络分析的场合就更明显了。信号源的输出端和接收机的输入端，它们这个同轴电缆的连接器的外壳肯定是连起来的。所以这是进行差模插损测量时的一个难点。我们得想办法断开这个地线，才可能测得准。

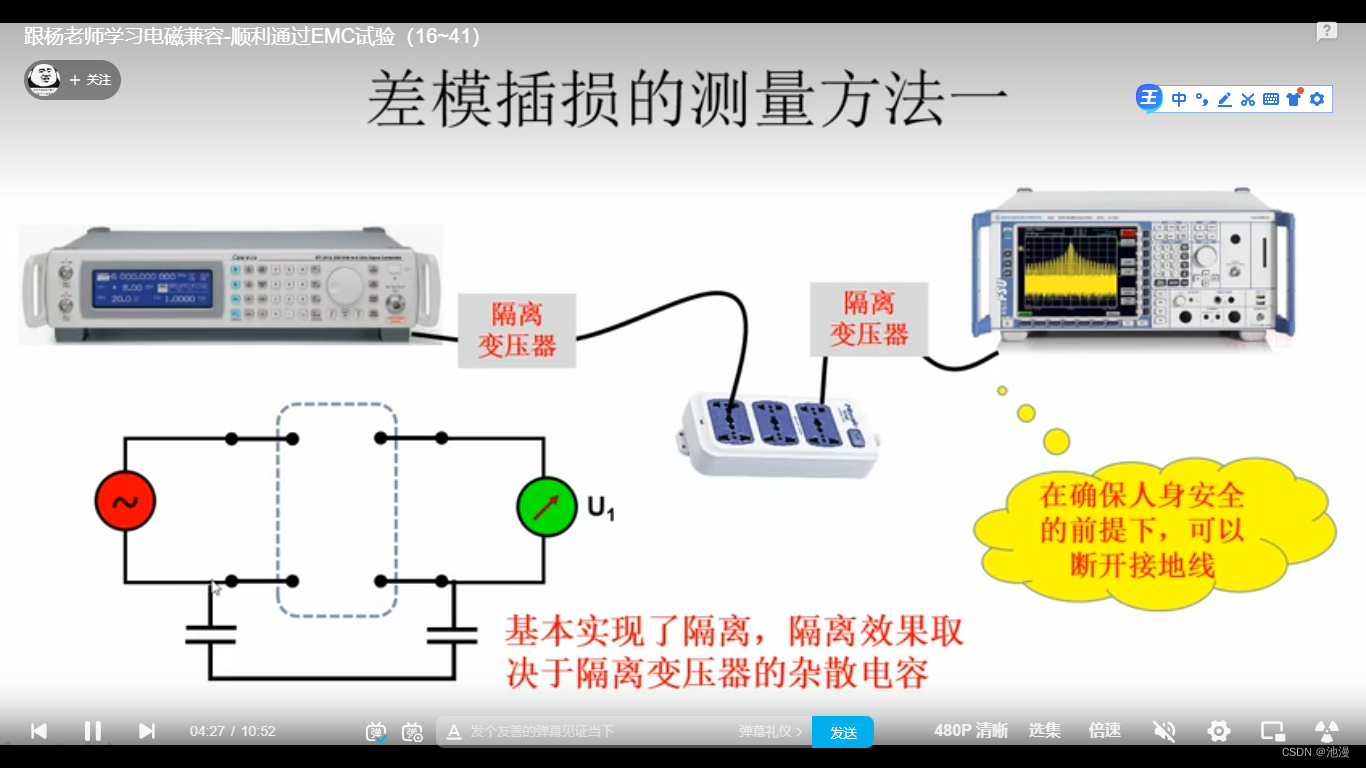

对于信号源和频谱仪这个组合，我们可以采用这样一个方案，就是在两台仪器的电源线上面加上两台隔离变压器，这样它们的地线就被断开了。实际上由于隔离变压器，它们的初级和次级之间会有杂散电容，因此实际的一个等效电路是这样的，地线通过两个电容也连了起来。那么当频率比较高的时候，如果这个电容比较大，就会出现实际上还是连接的这样一个情况，这也会导致测量的误差。这里用了两台隔离变压器，至少我们看这个电容是串联起来的，它们的数值小了一半，如果你要是只用一台隔离变压器，那么电容就会更大，因此这种方法在低频的时候效果比较好，在高频的时候可能会出现误差。在我们测量差模插损一般特别关注低频的情况。还有一个方案是我们可以把这两台机器中的任意一台的电源线进行改造，也就是把它们中间那根安全地线，黄绿色那根线断开，这样就能实现一个比较好的隔离。但是要记住，一定要确保人身安全，因为黄绿色的地线就是为了人身安全而设置的，所以操作人员在采用这个方案时，应该要采取必要的绝缘安全措施。

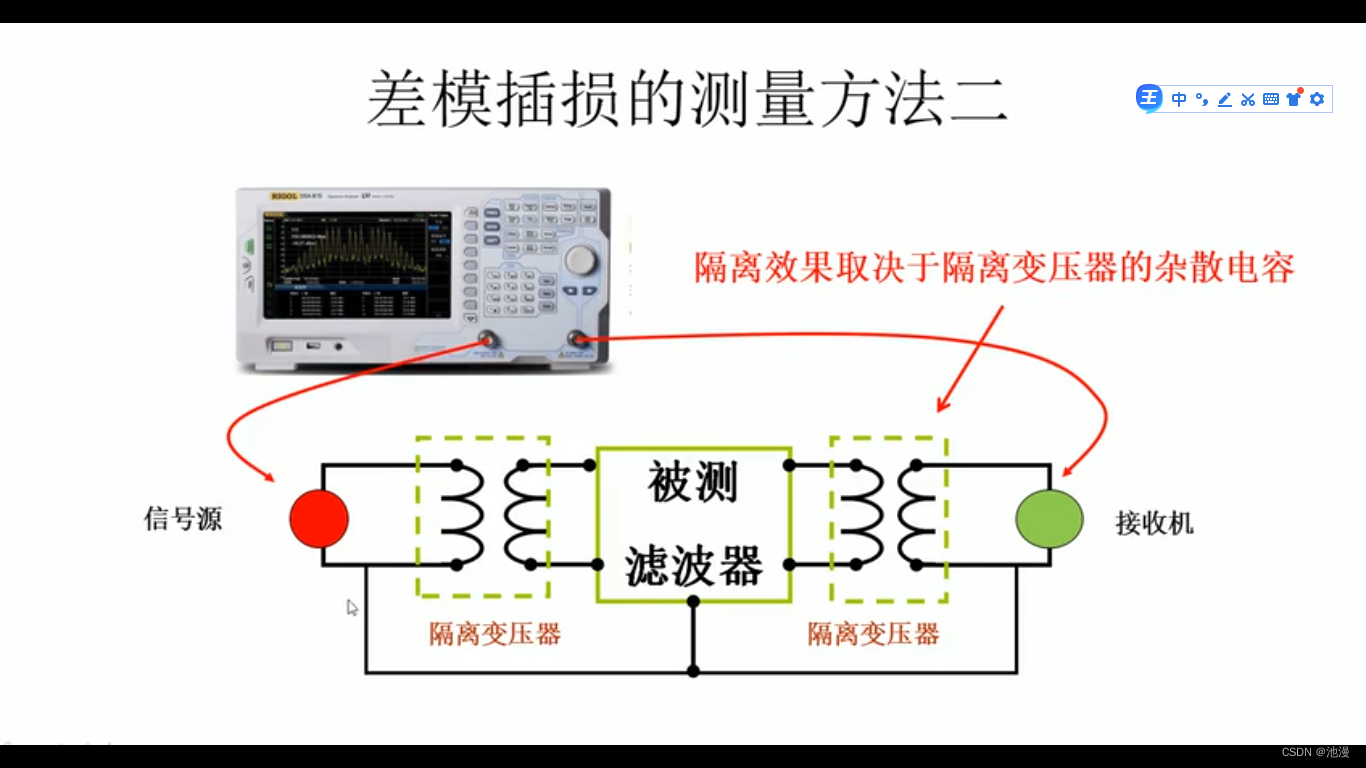

使用网络分析仪进行测量的时候，由于信号源和接收机的地线在仪器内部的结构已经连上了，因此就无法从内部断开，这时候我们只能采用这个方案，就是在信号源的通路上面安装两个隔离变压器，这样也可以把信号源和接收机的地线隔开，当然隔离效果的好坏也是取决于这两个隔离变压器的初级和次级之间的杂散电容，由于这个电容的存在，一部分差模信号会变成共模信号，影响我们的测量结果。那么我们可以把这个滤波器进行接地，接地了以后，就会把共模骚扰给滤掉，这样是我们测量出来的结果。采用这个方案有一个不太好解决的问题，就是隔离变压器的这种频率特性。因为信号经过两次隔离变压器之后，它会有比较大的衰减，这时有可能导致我们测量的这个动态范围达不到要求，比如说滤波器的差模插损可能会有80db，但是由于我们的信号被衰减了，结果达不到80db这样一个测量范围，这是个需要关注的问题。

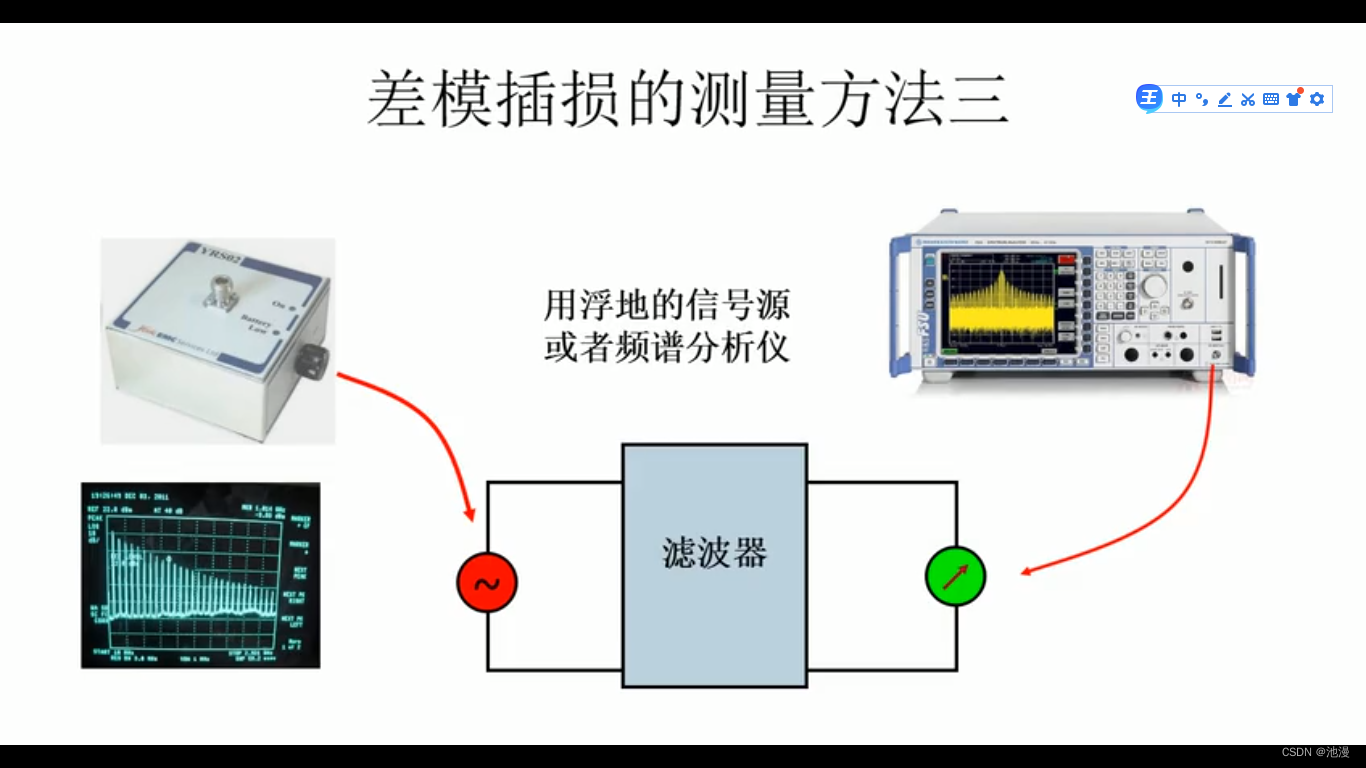

第三种方案就是我们把信号源或者接收机其中一台设备进行伏地。前面讲信号源和频谱分析仪用隔离变压器的时候讲过，有一个方法就是可以把电源线里面那根黄绿色线断开，这时候等于是把一台设备进行了伏地的处理，那里我们提到了要注意安全的问题，如果大家要是有用电池来供电的信号源或是分析仪，那么这时一个比较完美的方案，因为这时候也不存在安全的问题了，并且和定义是完全符合的。

小结：
可以采用三种方法测量滤波器的差模插损。

• 第一个方法：用通用信号源和频谱分析仪，但是两台仪器通过隔离变压器供电，或者，将其中一台仪器的安全地线断开，这是要注意安全问题。
• 第二个方法：用网络分析仪进行测量，但是需要用信号隔离变压器进行隔离，并将滤波器的地线接好，消除共模的影响。
• 第三个方法：用浮地的独立信号源或者频谱分析仪进行测量。

p38 测量共模插入损耗的注意事项

由于高频的共模电流是导致辐射的主要原因，因此，我们更关心较高频率的共模损耗。但是，测量滤波器的高频共模插损并不容易。理解测量滤波器高频插损的注意事项，对于正确应用滤波器也很有好处。

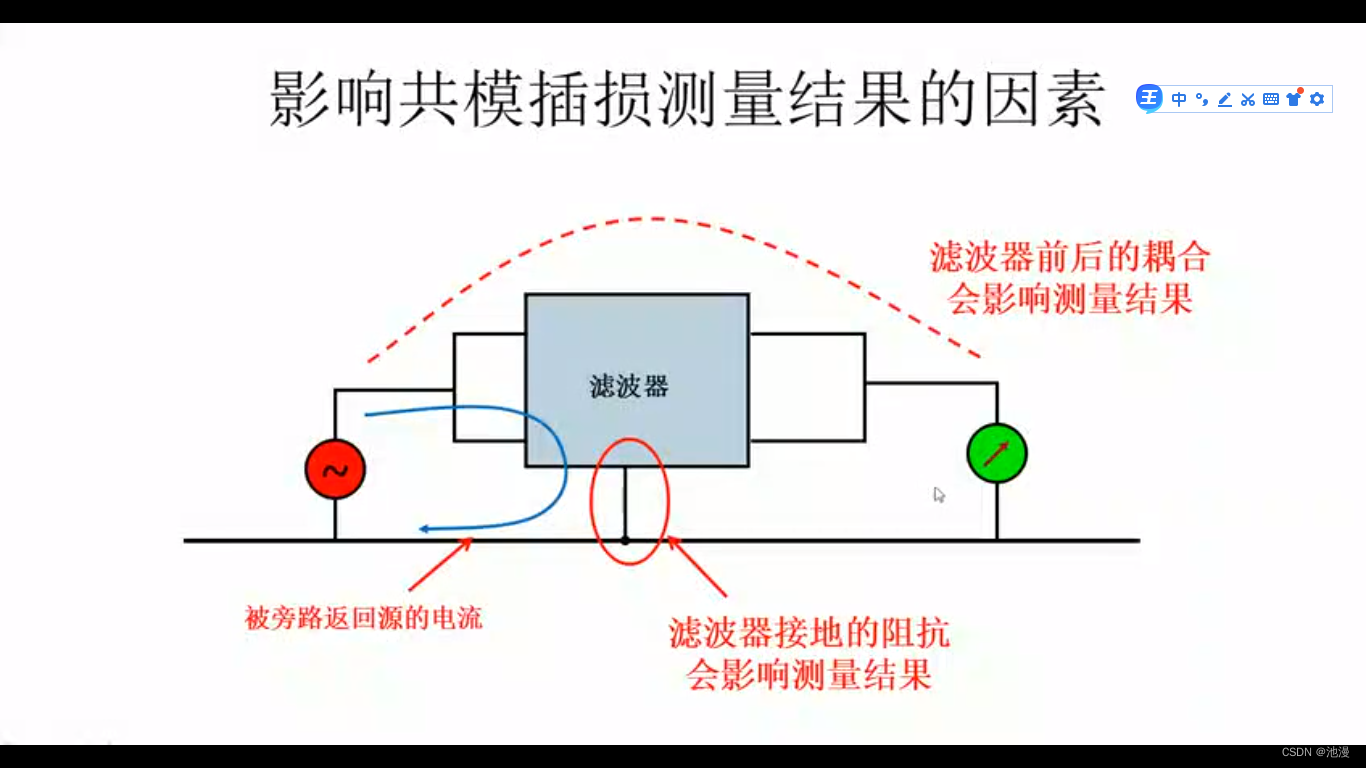

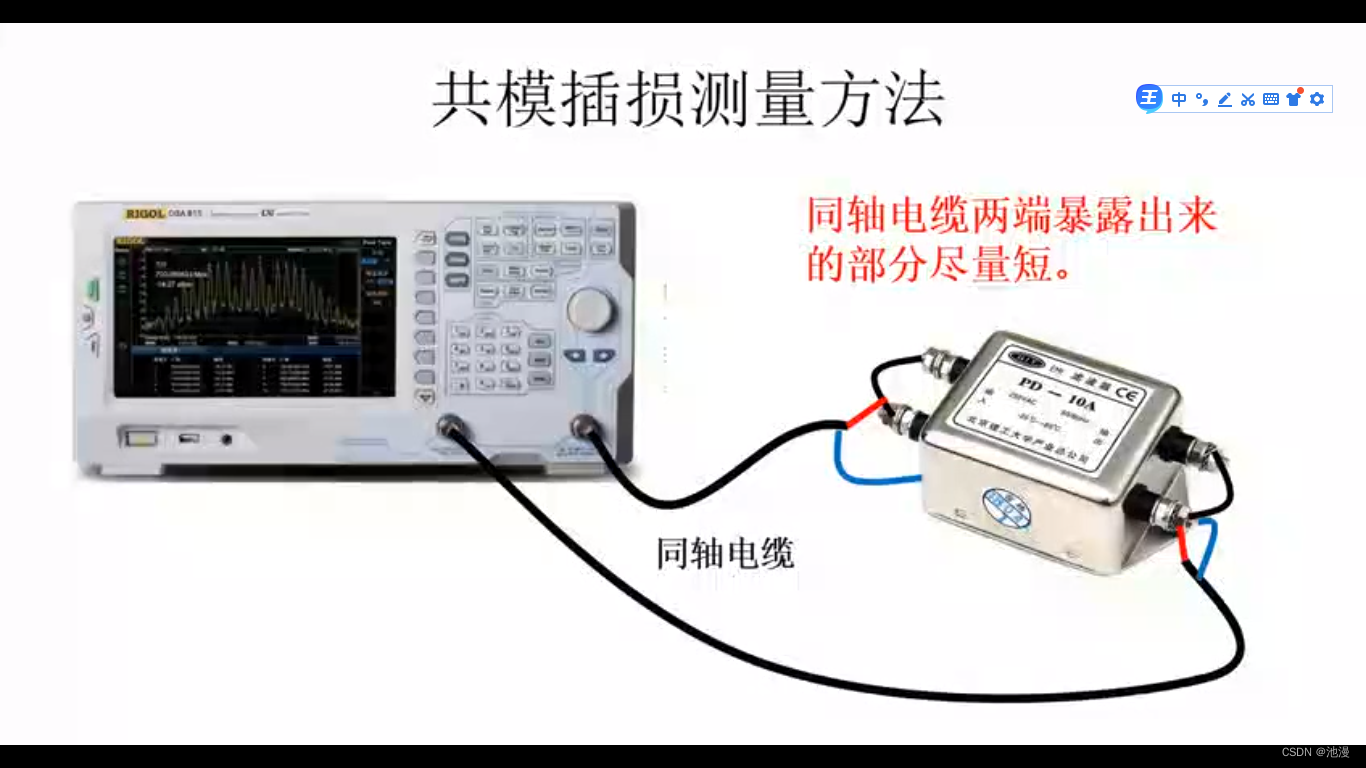

这是一个滤波器，按照前面的定义，我们来测量它的插损。把信号源接在滤波器的输入端与地之间，把接收机接在滤波器的输出端与地之间，然后滤波器需要接地，这里有两个因素会影响测量结果。第一就是滤波器前后的耦合，它会使我们测量出俩但实际数值比滤波器实际的插损要小，这是因为滤波器的输入端和输出端之间会有这种杂散电容，它们会形成耦合，当频率比较高时，我们看到信号源它的这个是个高频的成分，就会通过杂散电容直接的耦合到接收机的这一端，这样我们读出来的数就要比没有耦合的时候要大。第二个因素就是滤波器的接地。共模滤波器里面都会有共模滤波电容，共模滤波电容的作用就是将共模的骚扰能量给它旁路骚扰源，那如果这个接地阻抗比较高，这个旁路的效果就会变差，因此我们测出的结果就不能反映这个滤波器实际的插损的性能。实际上这两个因素也是影响我们在实际使用中滤波器特性的重要因素。

这里是我们用网络分析仪来进行滤波器的共模插损测量的时候的一种接线方式。信号源的输出端通过同轴电缆接到滤波器上面，我们可以看到根据定义，把滤波器的两条线短路起来，然后把同步电缆的芯线连到滤波器的输入端，然后把滤波器的屏蔽线也就是它外面的那一层线接到滤波器的金属外壳上，这个叫接地。网络分析仪的输入端也是同样处理。在这里只要外面能够人同轴电缆的这个芯线尽量的短，外面就能尽量减小输入和输出之间的耦合。但是按这个方式来进行测量，我们并没有解决接地阻抗的问题，我们可以看到同轴电缆的这个外皮通过这样一段导线接到滤波器的金属外壳上，它的阻抗是比较高的。我们说到滤波器的接地阻抗，请大家不要认为它就是电子，实际上我们更多的是关心这一段导线，它的电感产生的感抗的部分，因此按这个方式来测，接地导线的阻抗并不是很低的，为了解决这个问题，我们需要做一个测量夹具。

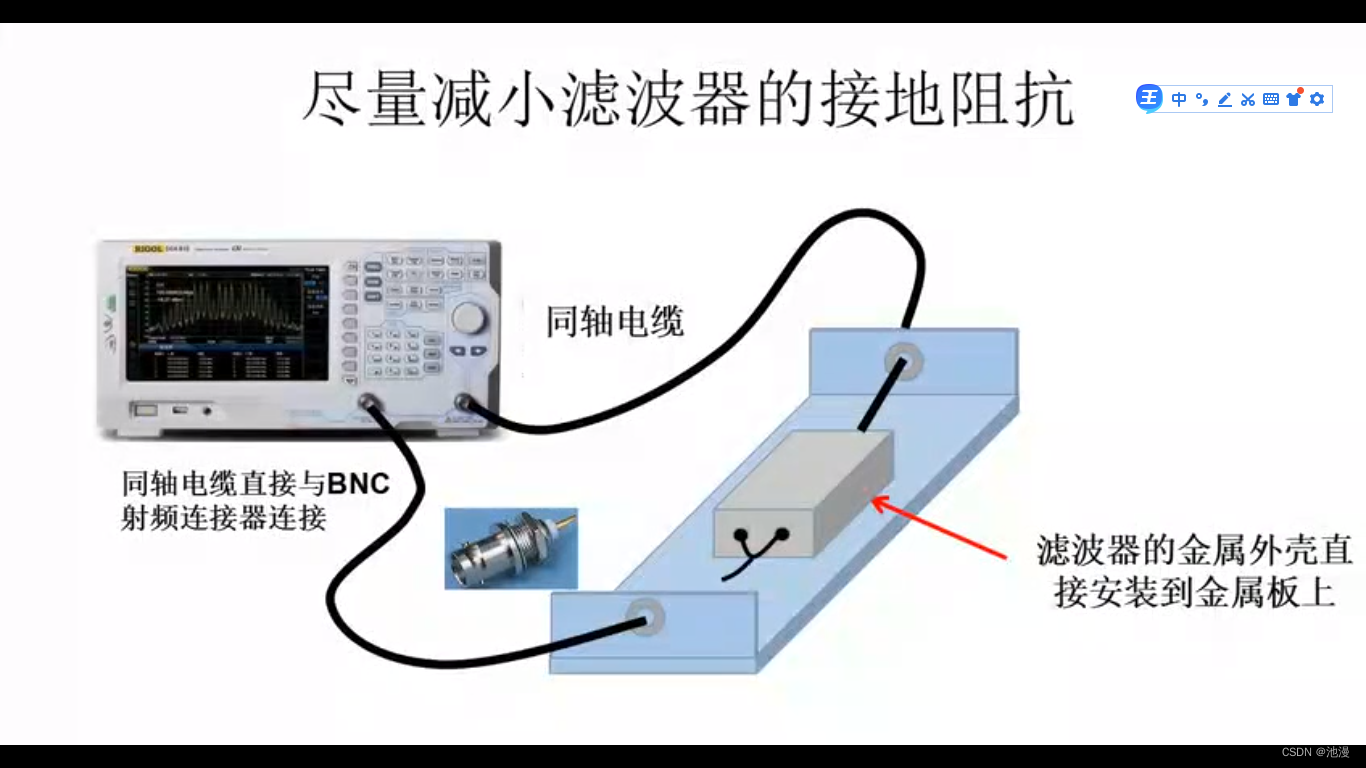

这个测量夹具可以使用一块金属板磨成的这样一个结构，这时候我们就可以把滤波器直接地安装到这个金属板上，这样就实现了接地阻抗的最小化。因为我们可以看到同轴电缆接到这个夹具上，它是通过一个BNC的高频连接器接过来的，这两端都是一样的，因此它能够保证很低的阻抗。然后这块基础版是一个比较……的一块金属板（5分55秒处），它具有非常小的电感，因此滤波器和这个基础版直接接触起来以后，接地阻抗也是很低的。当然，我们在测量时需要想办法把滤波器和金属板紧密地接触。

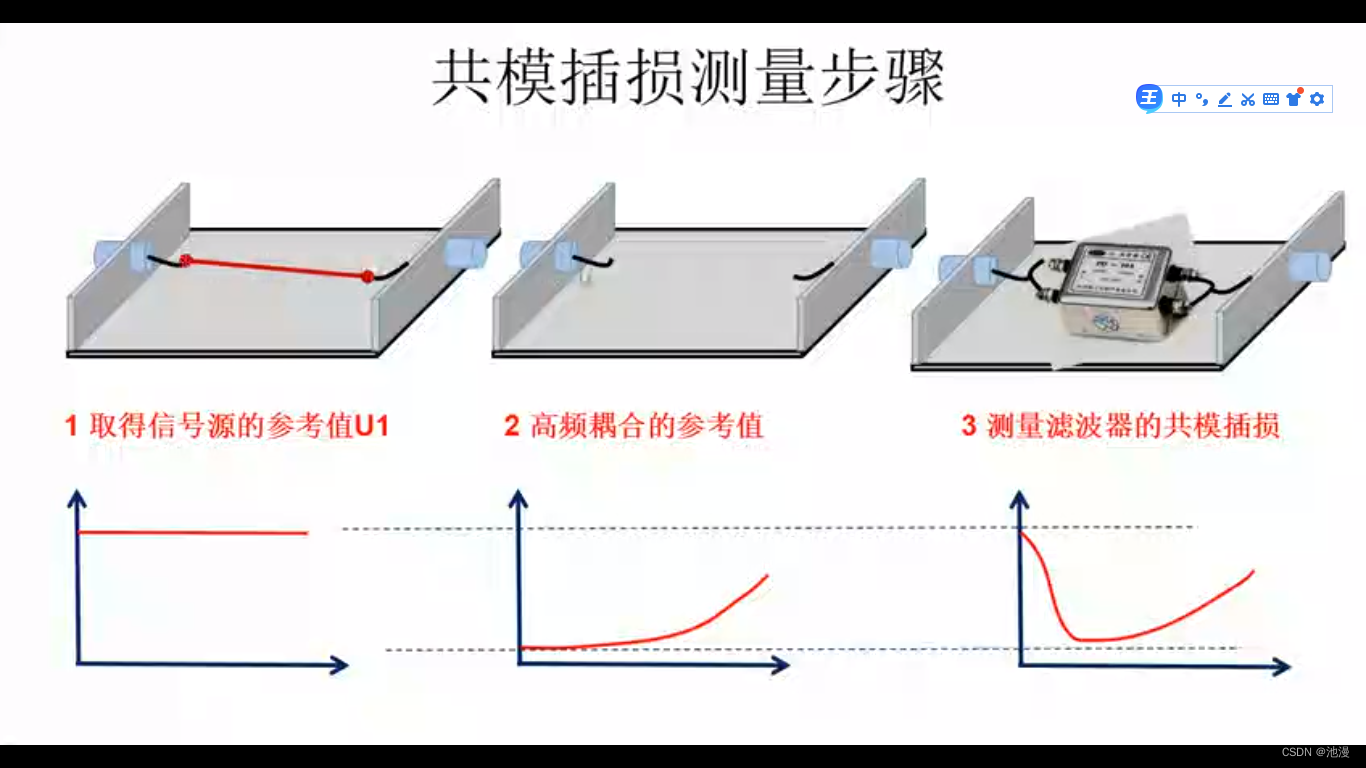

使用这个夹具来进行共模插损测量的时候，主要有三个步骤。第一就是我们取得信号源的参考值U1，第二我们把这个连接信号源和接收机的这条导线取下来，然后再测量一些接收机这边接收到的数值，这个就是信号源和接收机两端之间的空间的耦合。因为它们之间没有任何连接，那如果要是能测出来一些数值，一定是通过空间的这种杂散电容耦合过来的。可以看到低频的时候，由于我们什么都没有连接，因此接收机收到的信号是很小的，但是随着频率的升高会逐渐变大，这个就是通过空间耦合过来的成分。第三，我们把待测的滤波器接到这个线路里面来，这时可能会得到这样一个结果，那么请注意图上前面红色实线和虚线之间的差值就是滤波器的插损，但是后面频率较高的部分，它并不能代表实际插损，高频部分可能是由于空间的耦合产生出来的。

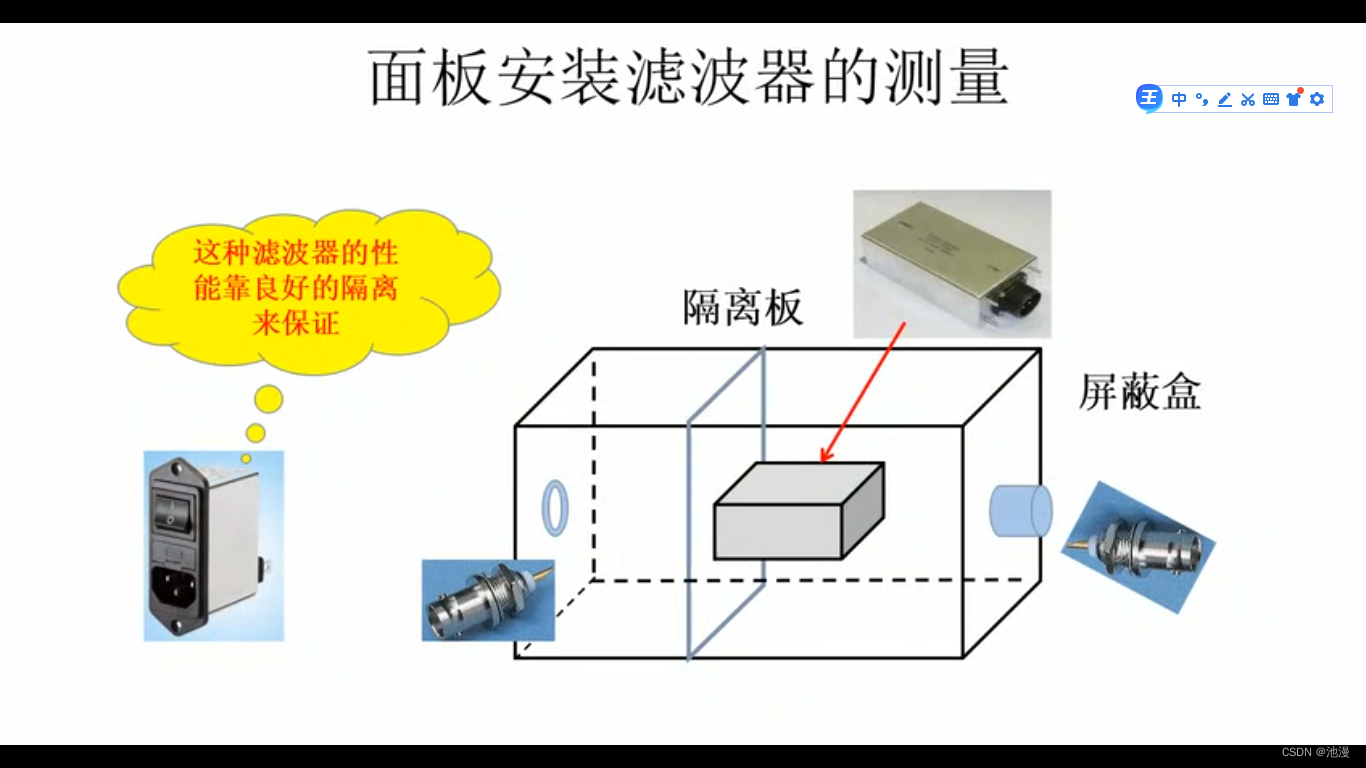

对于面板安装方式的滤波器的测量，我们要尽量模拟它在实际使用时候的情况。如图这是一个面板安装的滤波器，之所以滤波器做成这样的一种形式，主要是它能够利用我们金属机箱的面板来实现隔离。前面咱们讲了滤波器前后的隔离，对于滤波器的共模插损的影响是不能忽视的，这样通过金属机箱的面板来隔离就能够获得比较好的滤波效果。那么这时我们应该做这样的一个测量夹具，也就是我们做一个屏蔽箱，然后屏蔽箱的两端都装上BNC这种射频连接器，它可以和信号源和……（9分14秒处）进行连接，然后金属箱的中间有一块隔离板，我们就把我们的面板安装式的滤波器安装固定到这个隔离板上，然后盖上平地箱上面的盖子，这样基本上可以模拟滤波器在实际使用的时候前后隔离的情况。

小结：

滤波器的高频共模插损十分重要，这关系到设备的辐射发射。

要获得最好的共模插损特性，需要注意滤波器的接地和前后隔离两个因素，这可能需要专门的测量夹具。

对于面板安装的滤波器，测量共模插损时，也要按照面板安装的方式来测量，这样才能获得实际的插损特性。

p39 怎样选择一个合适的滤波器

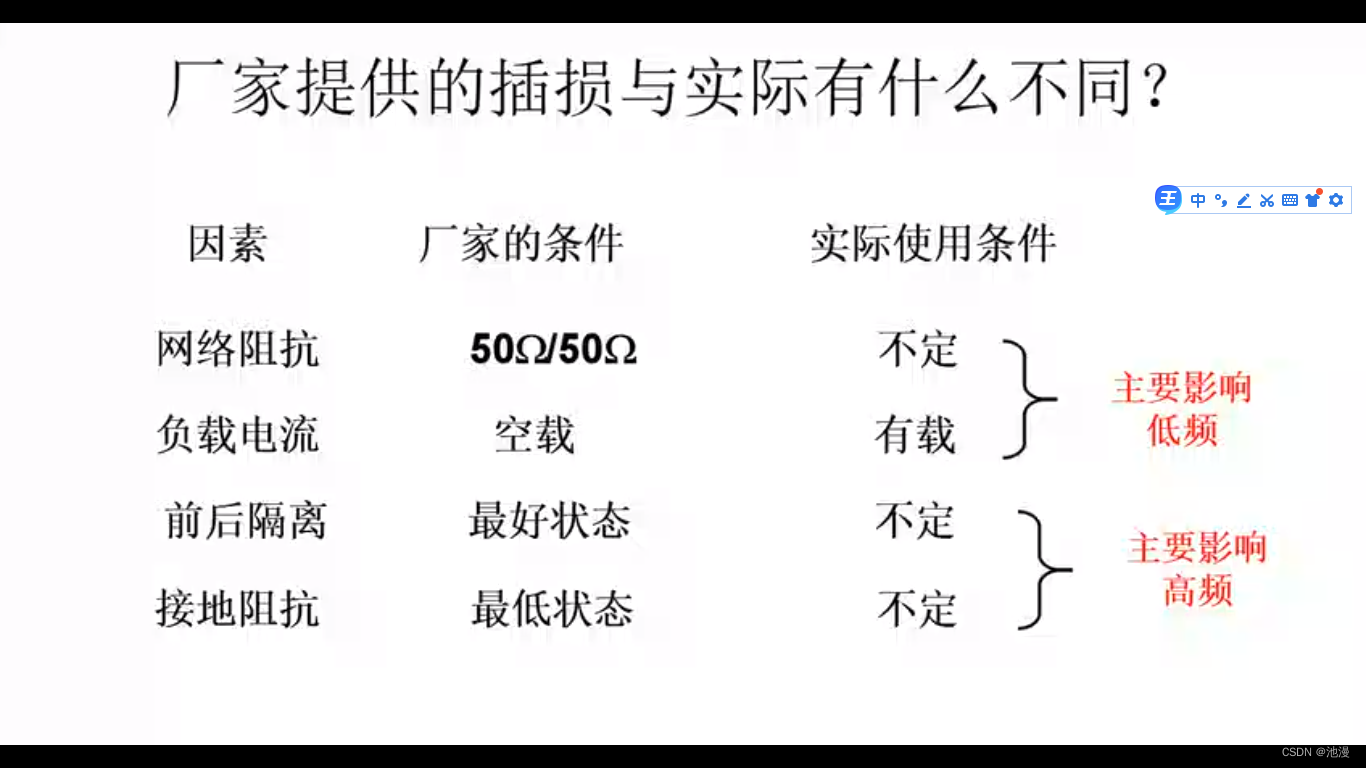

在实际中，经常看到设计师随便选择一个滤波器安装在电源线上，或者选择一个体积最小的滤波器。有些设计师对滤波器提出了过高的要求，最后导致空间和重量超过预算。选择一个恰到好处的滤波器十分重要。

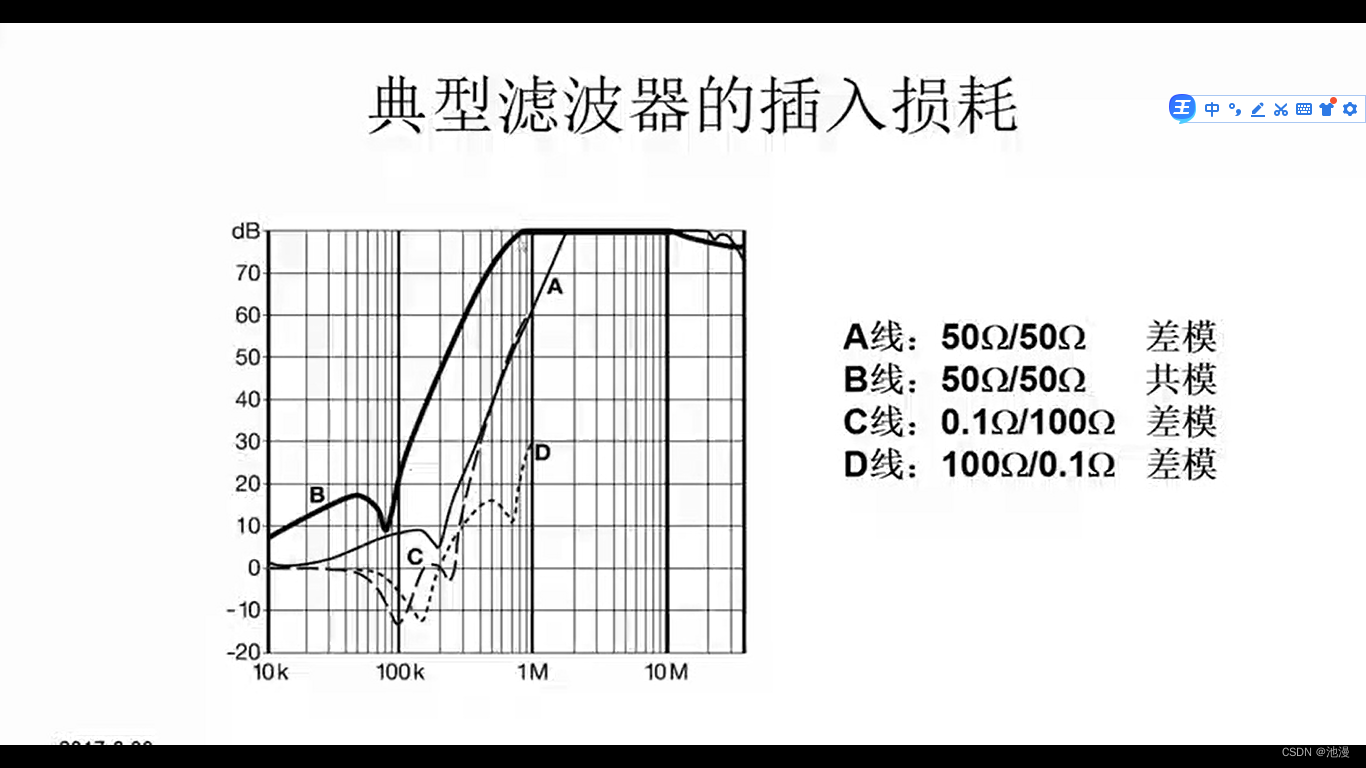

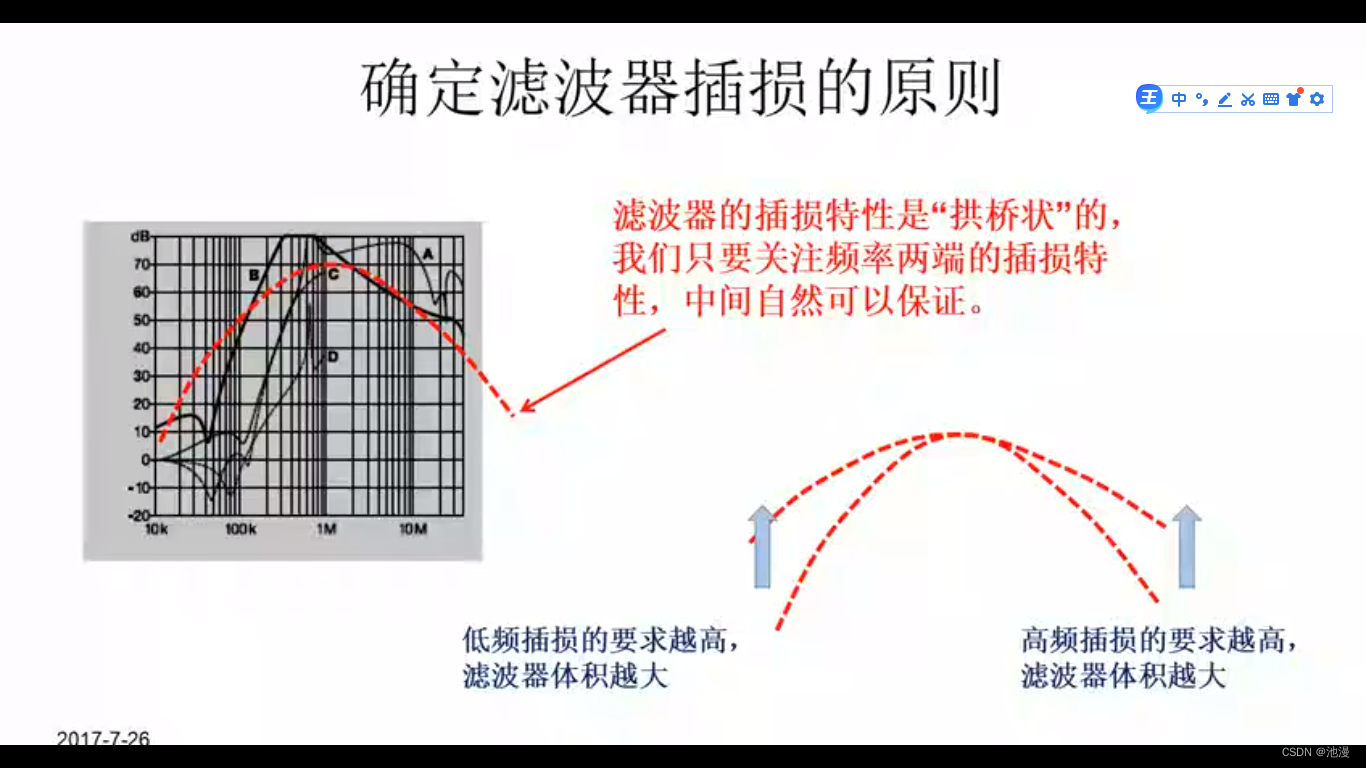

这是一个实际电源线滤波器的差速特性。我们用红色的虚线来表示插损变化的趋势。可以看到在频率较低的地方，插损比较小，随着频率的升高，插损开始增加，超过某个频率以后，插损随着频率的升高开始下降，所以说它的形状像是一个拱桥一样，因此我们在考虑滤波器的插损时，重点是要考虑两端，也就是低端频率和高端频率的差存，一般在低端频率，我们主要是考虑差模插损，在高端频率主要是考虑共模插损，无论是低端还是高端，我们要增加它的插损特性，都会导致滤波器的体积重量和成本的增加。比如像一个滤波器，如果我们提出来在10k赫兹的时候，它的插损达到20db，而另一个滤波器我们提出来在50k的时候，它的差速达到30cm，那么前一个滤波器会比后一个滤波器体积要大，成本要高。就比如在频率高端，如果说某一个滤波器我们提出来在1g赫兹的时候，它的插损要大于40db，而另一个滤波器我们提出来在10兆赫兹的时候，它的差存要大于60db，那前一个滤波器要比后一个滤波器复杂得多，体积重量成本也高得多。所以大家不要盲目地在很低频率或者很高频率提出来过高的插损要求。

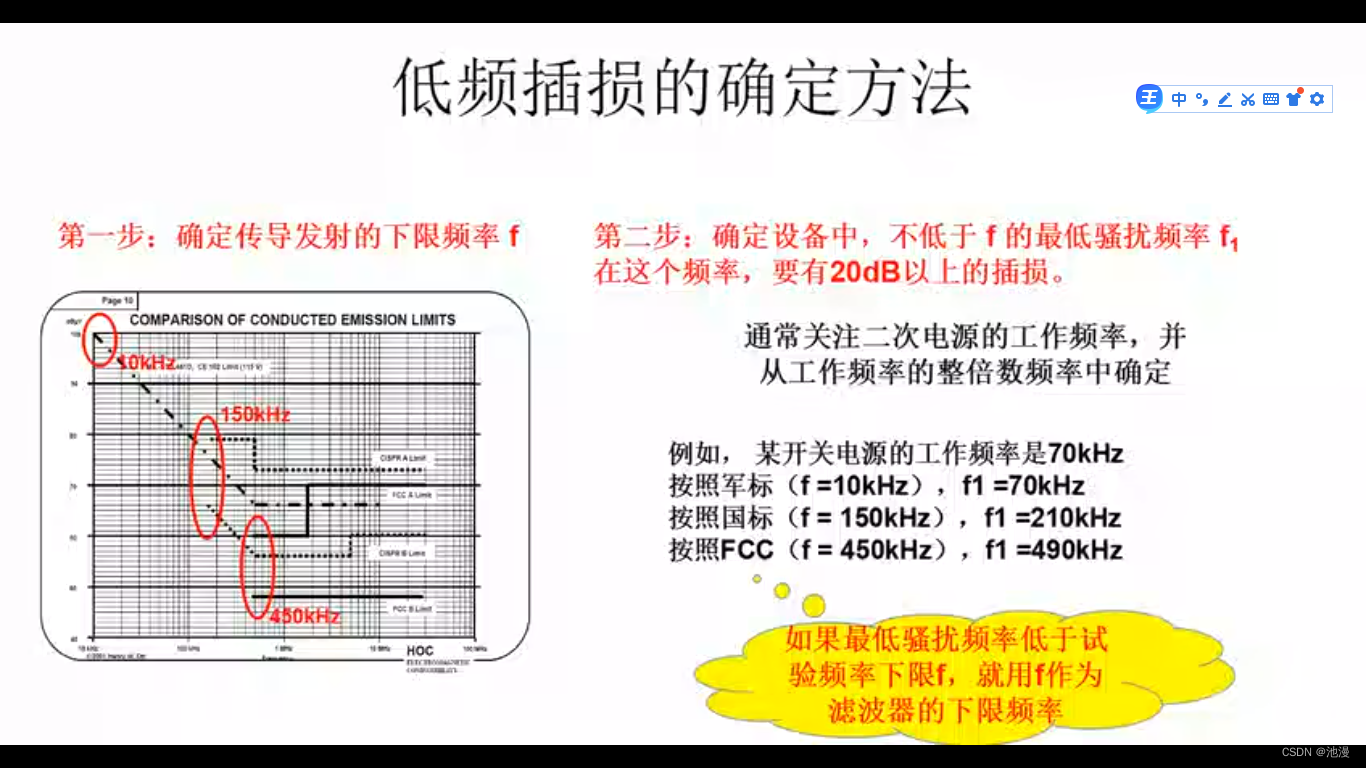

滤波器的主要目的是为了使设备容易通过电磁兼容试验，因此我们首先要从实验的频率范围出发来确定它的低频的频率下限。经验表明，在考虑滤波器的低频插损的时候，我们主要是考虑传导发射的问题，也就是说我们从传导发射的下限频率出发来确定滤波器的下限频率。比如我们画出了三个标准中的传导发射的限制要求，第一个是军标的要求，它是从10k开始做实验，它从150k开始做实验，第三个是美国fcc的要求，它从450k开始做实验。显然你的设备为了满足这三个不同的标准，对滤波器提出来的要求是不一样的，那么我们是不是可以把简单的实验下限频率定为滤波器的下限频率呢？虽然是可以，但这样会导致滤波器的体积重量成本有不必要的增加，所以说我们第二步还得考虑在设备里面你的频率不低于这个f，也就是说这个标准中的下限频率的最低骚扰频率，我们叫f1，我们一般希望这个频率有20db以上的插损。前面说了，主要是考虑差模的差分。通常我们主要是关注二次电源的工作频率，并且从这些个工作频率的整数倍中来确定一些频率，也就是它的斜坡。例如某开关电源，它的工作频率是70k赫兹，为了通过军标，可以将它定为70k赫兹。为了通过国标，将它定为210k赫兹，也就是70k的三彩斜坡，为了满足fcc，可以把f定为490k赫兹。当然这里我们假设70k赫兹是最低的骚扰频率，如果说最低的骚扰频率要是低于我们的频率下限，那么我们就可以用频率下限这个f来作为滤波器的频率下限。f1最典型的一个例子是有些军用设备，它们是用400赫兹的交流电来工作，这时候400赫兹的高次斜坡就会产生，发射400赫兹的25次斜坡就已经是10k了。这时候我们必须要考虑在10k这个频率上滤波器的插损特性，这种滤波器是很难制作的。

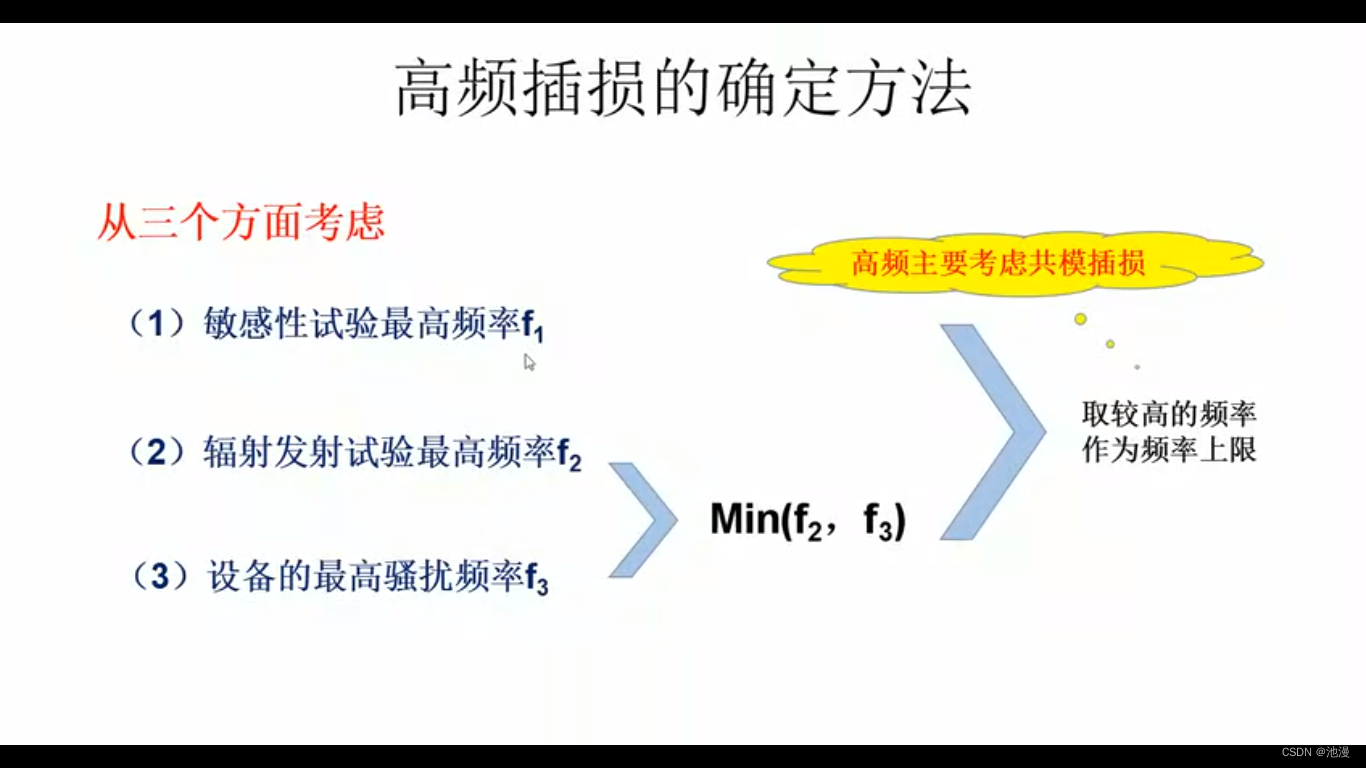

第一和第二都是代表了实验的最高频率，这很自然，因为我们安装滤波器的目的就是为了通过这些实验，所以说当然应该考虑这些实验的最高频率，第三就是我们要考虑设备的最高频率骚扰。一般来说我们在确定滤波器的高频要求的时候，首先从第二和第三先确定出来一个较小的频率，为什么这样呢？因为大部分设备的最高骚扰频率达不到我们辐射发射实验的最高频率。比如在rs102这个辐射发射实验里边，它的最高频率是18g，而大部分设备的最高骚扰频率并没有这么高，比如说舞台设备，它的最高频率只到一个g，那么我们为什么要对滤波器提到了18个g的要求呢，所以说我们要综合考虑设备的最高频率，还有腐蚀发射要求的最高频率，然后我们得到了一个频率，那么我们在确定滤波器的上限频率的时候，还得需要考虑敏感性实验的最高频率，因为你的滤波器不仅仅是为了满足辐射发射的要求，还要满足敏感性试验的要求。这时候我们可以在敏感性试验的最高频率f1和你新得到的这个初步的上限频率之间，我们取得一个比较高的频率来作为上限频率。当然我们主要是考虑共模查询。大家也可能会有一个疑问，就是说我们在考虑敏感性试验的时候，为什么不考虑电路实际的敏感特性呢？而是简单的用f1来确定这个频率呢？这是因为一个电路的敏感特性很难确定。不要以为很低频率的一个电路，它就不会对高频的骚扰发生敏感，一个常见的例子就是当我们的手机来电的时候，你旁边的固定电话就会发出咔咔的声音，这说明尽管说固定电话只是一个音频电路，但是它也会对射频骚扰信号产生响应。当然我们不能够简单的敏感性试验的最高频率来作为我们滤波器的最高频率。比如你像rs1003辐射敏感性试验，它的最高频率到40g赫兹，那你想一个40g赫兹还有比较大插损的滤波器做起来多困难，因此说我们在实际中可以结合实际电路它的特性，适当的降低……（11分03秒处）的要求。但是大家要充分地重视敏感性试验它的高频骚扰对滤波器的影响、对设备的影响。很多设备不能够通过敏感性试验，都是由于滤波器的高频特性不够好，最典型的例子就是在商业设备中，我们做电快速脉冲实验的时候，也就是EFD实验的时候，设备失效往往是由于滤波器的高频特性，高频插损太小导致的。

怎样从设备的电路来确定它的骚扰特性，也就是骚扰的上限频率。一个典型的设备，它主要是包括两个骚扰源，一个骚扰源是开关电源，另一个骚扰源就是数字电路，一般来讲，开关电源的最高频率可以达到100-200兆赫兹，而数字电路的最高频率取决于数字电路的最高时钟频率。我们可以用最高的时钟频率的30倍平来作为骚扰的上限频率。当然如果你要是有条件，最好是通过实际测量的方法来获得最高的测量频率。

小结：

选择电源线滤波器时，主要确定最低效率和最高效率的插损，中间的频率范围一般不会有问题。

不要对过低频率和过高的频率提出插损的要求，这会增加滤波器的体积和成本。

低频主要对差模插损提出要求。高频主要对共模插损提出要求。

p40 按照厂家给的插损指标选择滤波器肯定可以通过试验吗？

虽然解决电源线电磁兼容问题的思路非常简单，就是安装滤波器。但是如何选择滤波器却是一个难点。很多设计师按照厂家给出的插损特性选择了滤波器，但是发现实际的效果并没有厂家提供数据那样好。

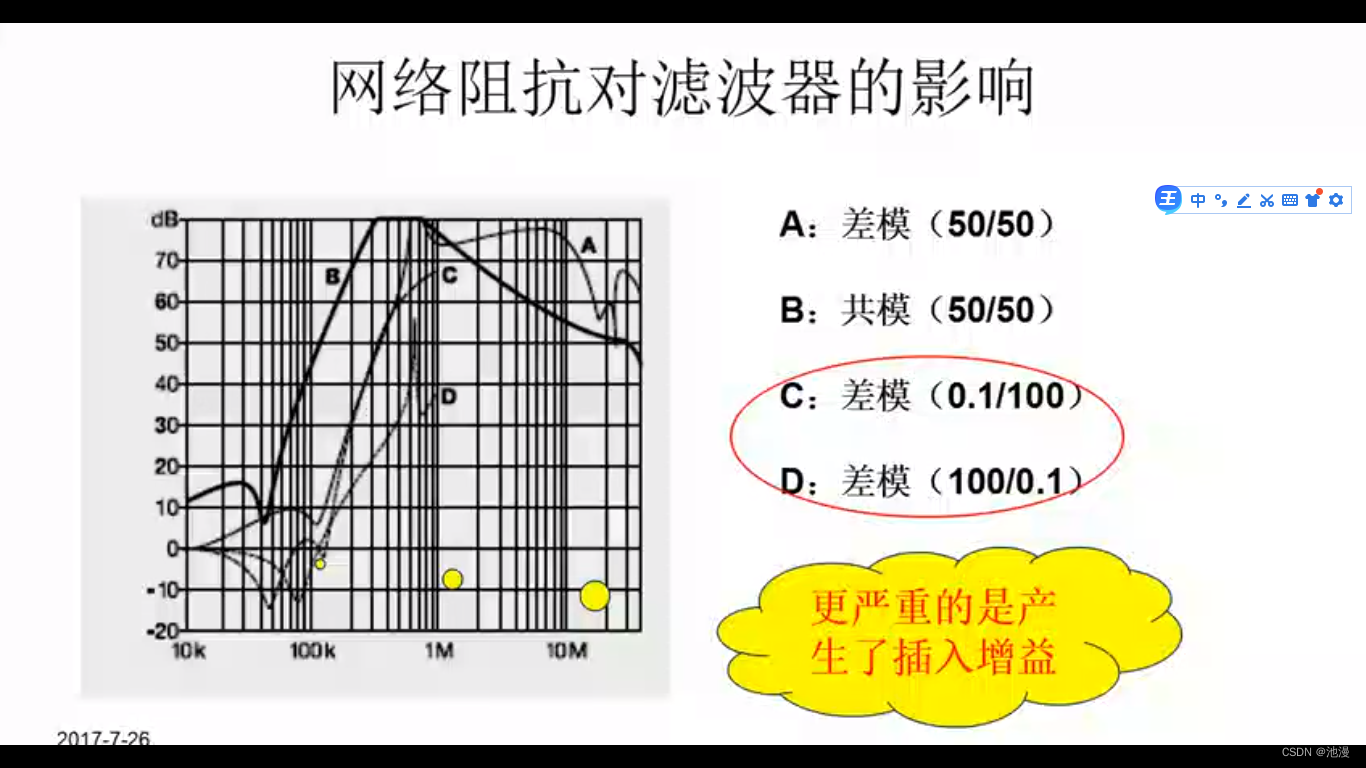

我们可以发现c和d同样是差模插损，但是它们的特性差别很大。先看c和d相对于a来讲差别很大，a在七八十k这个频率大概有10db的插入损耗，而在p这个范围，c和d有将近-10db的插损，-10db是个负数，实际上它代表的物理含义是会将骚扰进行放大，因此我们称它为插入增益，而不是损耗。同样可以看到c和d它们也是有差别的，因此网络阻抗对滤波器特性的影响还是比较大的。c和d这两个曲线是在滤波器两端网络的阻抗差别很大的情况下测量出来的，一般来讲代表了比较坏的一个情况，我们一般称之为最坏条件下的插入损耗。

我们来看一看实际情况下滤波器两端的阻抗是什么样子的。由于课程主要是讲怎样通过emc实验，我们知道电源线滤波器一端肯定是要和LISN连接的，而LISN的作用就是为设备提供一个稳定的阻抗，这样滤波器异端的阻抗就可以定下来了，但是滤波器另外一端接的是负载，负载的阻抗变化是很大的，即使都是开关电源，由于里面电路结构的不同，差别也是比较大的，所以说实际的负载我们很难确定它的阻抗是多少。

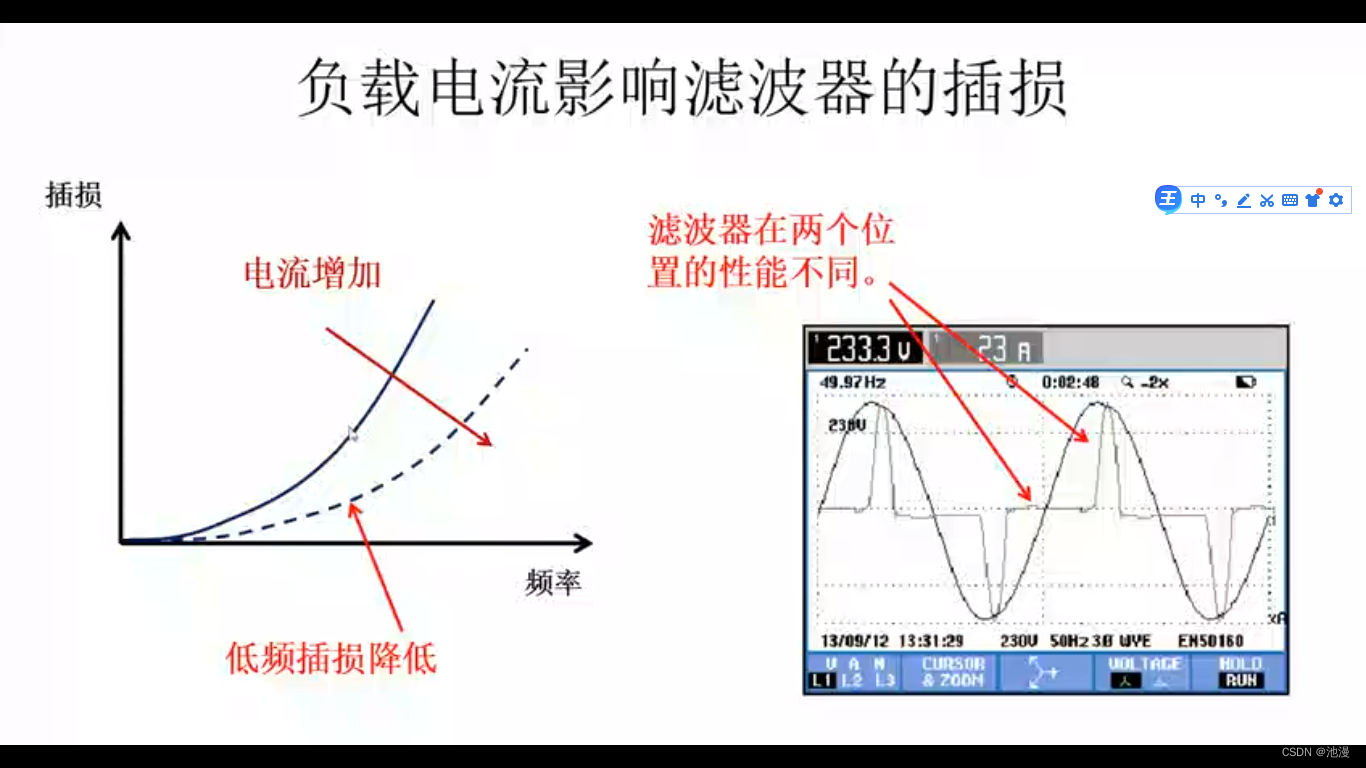

先看左边的图，实线代表的是滤波器没有电流的时候也就是空载时的插损特性。随着流过滤波器的电流的增加，它会逐渐向虚线的方向发生变化，也就是低频的插损会逐渐的降低。导致这个现象的原因是滤波器里面的电感量会随着电流的增加而降低，我们知道电感量降低了以后，滤波器的性能也会降低。

右边这个图是一个单向整流器的输入电压和输入电流。它的输入电压是一个正弦波电压，但是它的电流是一个尖尖的脉冲电流，它的峰值电流远远的大于它的有效值电流，那么如果我们在滤波器进行测量时，就会发现在这两个位置，它的插损是完全不同的，一个电流是零，一个电流很大，那具体到我们设备的电磁兼容试验上面会有上面表现呢？我们会看到在做传导发射试验的时候，每次扫描的重复性不好，如果说某一次扫描正好是在这个时间段内进行扫描，就会发现它可以通过传导发射的限制，如果扫描的时候正好是在这个时间段，就有可能通过不了。有些个标准比如像军标ggb151a或者b，它对我们测量某一个频率点的时候，接收机停留的时间就是提出来要求的，这时候就会减小这样一种现象。比如在军标里边，它可能会提出来在某一个频率点要滞留10毫秒，这时候即使你在电流为零这个时间段测出来的，那么只要你滞留的时间比较长，可能会感到电流比较大的时间段，但是如果要是没有这个限制，就会发现每次测量的结果可能会不同。

左边的图，可以看到滤波器是通过四个螺柱接到金属机箱的底板上去了。先不考虑螺柱和金属机箱本身的导电性，即使是这样以一个结构，就已经决定了它的接地阻抗不可能很低。厂家在进行共模插损测量的时候，不可能采用这样一种接地方式。因此按这种方式安装的滤波器，它的插损特性肯定不如厂家提供的数据那样好。

再看右边的图，我们发现来传播权的输入和输出有很长的导线，这时候它们之间会有很大的杂散电容，这会降低滤波器的高频插损，同样厂家在进行共模插损测量的时候，绝对不会以这样的一个状态来进行测量。

小结：
滤波器厂家给出的插损数据是理想情况下获得的数据，实际情况与理想情况相差较远。

• 滤波器所连接的网络的阻抗和负载电流决定了滤波器的低频特性。
• 滤波器的安装方式决定了滤波器的高频特性。

19

p41 在普通环境中能进行CE102的摸底吗？

一台电子设备如果传导发射试验顺利通过，意味着电源线的处理没有大问题，其他试验项目也会比较顺利。本节介绍一下在简单的试验环境进行传导发射的摸底的方法。

在进行传导发射试验的时候，我们需要一块金属板，然后把受试设备和LISN放在这个金属板上。LISN的主要作用是为受试设备提供一个稳定的阻抗，这样测量的结果一致性能够比较好。它一方面与电源进行连接，如果要是你的设备用直流来充电，可能还得需要一个直流电源，另外LISN和频谱仪进行连接，然后频谱仪和LISN的电源线都接到我们的实验室的电源插座上去，LISN是需要和金属板进行接地的，并且这个接地需要阻抗很低，这个金属板本是需要连接到安全地线上去的，这是为了安全。

这样一个简单的实验装置在普通办公环境中使用会有三个问题。第一就是来自电网的骚扰。普通的办公环境，电网上面是很不干净的，会有很多骚扰，这些个骚扰来自其他1一些个电子设备，包括计算机、传真机以及自动化办公设备啊。还有比如像UPS变频空调等等，因此电网上面也是很不干净的。当然如果你要是用直流电源来供电的时候，直流电源它输出的电压是不是很干净也是个问题。这些个骚扰比较轻的时候可能会导致我们测量的误差，比较重的时候可能会超过我们限制值的数值，也就是导致背景噪声过大无法进行测量。除了来自电网的骚扰外，我们还要考虑来自空间的骚扰。空间的骚扰会在电源线上面感应出镀膜电压，从而产生共模电流，这也会带来测量的误差，虽然对于10兆或者30兆以下这种空间的骚扰并不是主要的问题，但是我们往往希望测量电源线上面更高频率的一些骚扰，因为这些骚扰发射可能会导致辐射发射，这时候我们就不能忽视空间骚扰的影响了。第三个影响是LISN，它里边有两个比较大的接地电容，因此当它连接交流电的时候，会有很大的漏电流，这样当我们的系统接到普通的实验室电源插座上时，可能会导致你的配件系统里边有漏电保护被触发，发生跳闸。这种现象在实际环境中是非常常见的，很多传导发射的试验在普通环境中不能开展，一个主要的原因就是配电系统会跳闸，下面来看看怎样解决这样一些问题。

对于电网骚扰的问题，我们可以做这样一个叫做电源净化器的装置，它主要是由隔离变压器和EMI滤波器组成，隔离变压器的主要作用是滤除低频的共模骚扰，并且它可以解决LISM漏电的问题。但是隔离变压器它是不能够隔离骚扰的啊，所以说我们在后边还得需要再加一个EMI滤波器，这个滤波器的作用一方面是滤除差模骚扰，另外它也可以滤除更高频率的共模骚扰。因为变压器由于初级和次级之间有杂散电容，高频的共模骚扰依然可以跨过这个变压器进到后边来，这时候我们的emi滤波器就会把这部分弄过来的高频的共模骚扰给滤掉，这样就可以把电网上骚扰比较多的电源变成比较干净的一种电源来满足我们测试的要求。

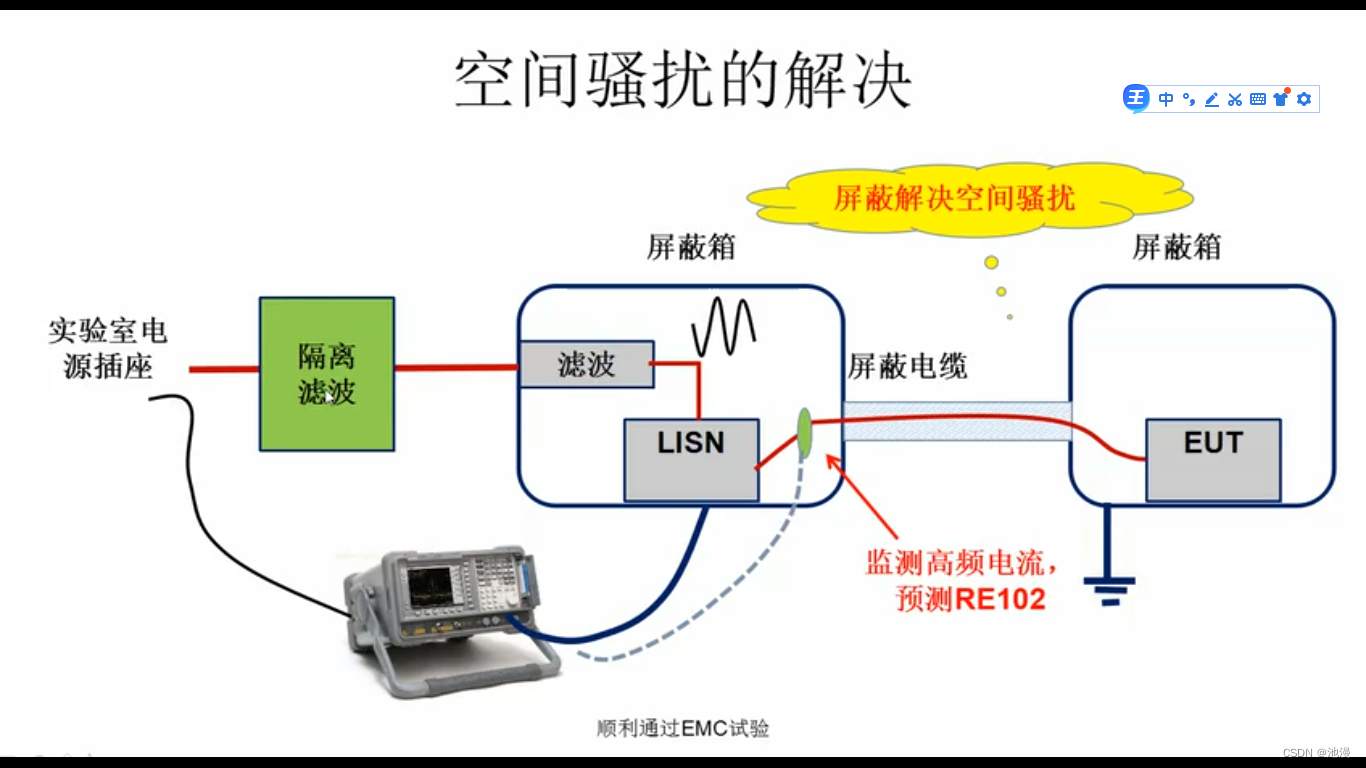

这里是隔离变压器和EMI滤波器构成隔离滤波的一个装置，这时候电已经比较干净了，那么对于高频的干扰，比较简单的方法是做一个大的屏蔽箱，把LISN和EUT也就是受试设备全部屏蔽起来，但是在普通的试验环境中，一个大的屏蔽箱是很不实用的。比较好的方案是做两个小的屏蔽箱，一个放LISN，一个放EUT，放EUT的屏蔽箱可以根据EUT的尺寸来确定它的大小。在放LISN的屏蔽箱里放一个滤波器，这个滤波器主要是把一些空间的干扰在电源线上耦合的共模电流要把它给滤除掉，保证进来的这个电是非常干净的。然后LISN和EUT之间通过ignore屏蔽电缆连接起来，这样构成了一个完整的屏蔽体。但是这样一个配置更适合在普通的试验环境中使用，因为它们占据的空间非常小，而且搬运起来非常灵活。我们可以在这个电缆上加一个高频的电流探头来检测它的高频共模电流，并且通过这个共模电流可以预测这个电缆这个电源线它可能产生的辐射发射。

小结：

可以在普通环境中进行电源线传导发射试验，但是需要注意解决背景噪声的问题。

背景噪声分为两部分，一部分来自电网，以低频成分为主，另一部分来自空间，以高频成分为主。

在使用LISN时，注意LISN较大的漏电可能导致跳闸等配线系统的故障。
