图像检测系统基于RK3588的硬件电路设计（一）电源模块

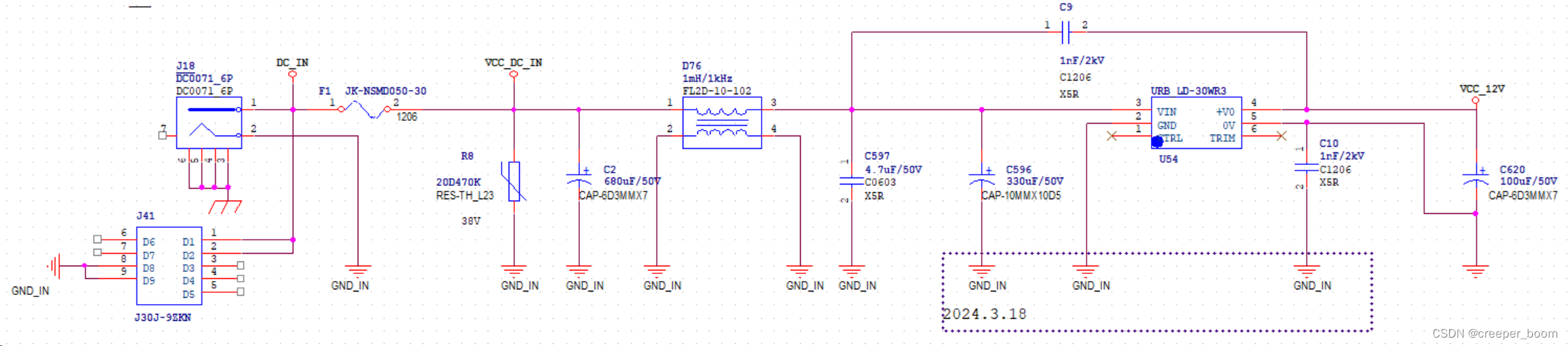

上图为系统总电源的设计。电源供电分为插孔(J18)、接插件(J41)两种方式：

  ①插孔用于板端调试阶段的供电。

  ②接插件可用于连接航插接口。用于在开发板封装好之后的工作阶段的供电。

两者共同接入DC_IN电源端点，后接：①保险丝、可变电阻、极性电容用于电磁兼容测试；②共模电感、去耦电容用于EMI滤波。将输入电压24V降为稳压12V（VCC_12V）。

2024.3.4更新：在保险丝的选择上，需要先计算板子的最大功率，查询官方说明可知，最大功率约为12W，在加上摄像头的功耗，所以我们把24W作为极限功率，由于电源的输入电压为24~30V，所以我选择30V 1A（跳闸电流）的保险丝。

2024.3.18更新：关于电源芯片URB LD-30WR3，输入端的地和输出的地需要做隔离，特别是0V引脚，它通过去耦电容接到输入地端的同时还要接到负载端的地。

注：检测系统上电流程

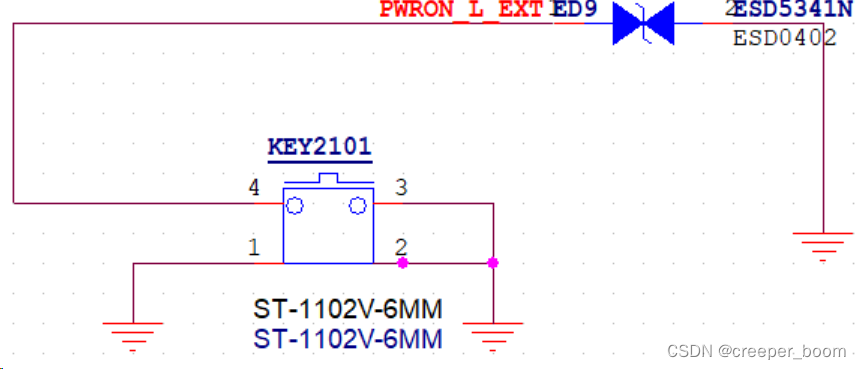

1、当：①按下KEY2101，PWRON检测到低电平持续超过500ms（当超过6s时强制关机）；

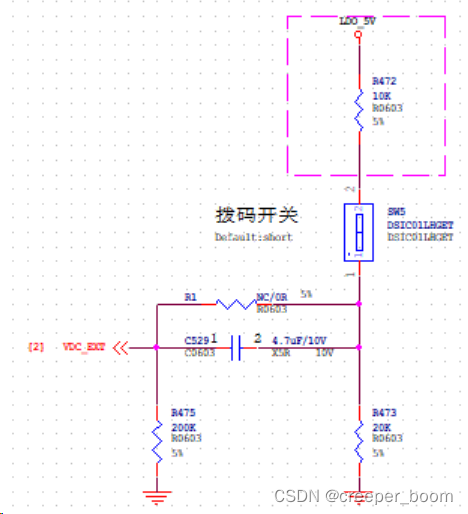

②VDC_EXT引脚被拨码开关拉至高电平（上电自动开机模式）时，

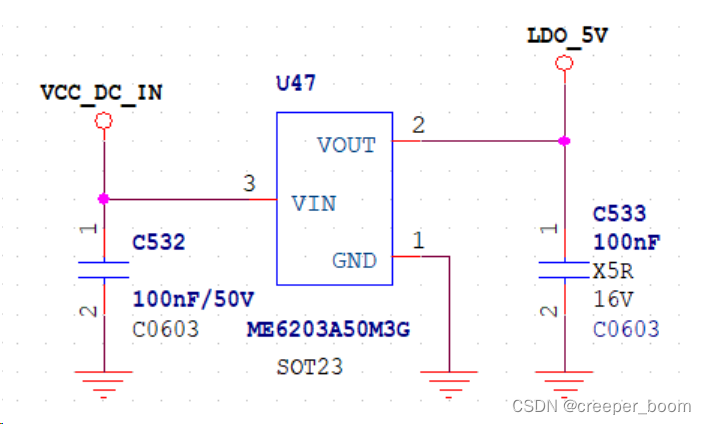

RK806电源管理芯片上电工作（RK806属于核心板的一部分）。原始电源24V接入端点VCC_DC_IN端接入线性稳压器ME6203A50M3G输出5.0V电源LDO_5V给RK806供电。

2、RK806利用核心板的PMIC_EXT_EN_OUT引脚使能system power中的VCC4V0_CORE、VCC3V3_SYS、VCC5V0_SYS三个系统主要供电电源。其中VCC4V0_CORE为核心板除RK806以外的部分供电。

---

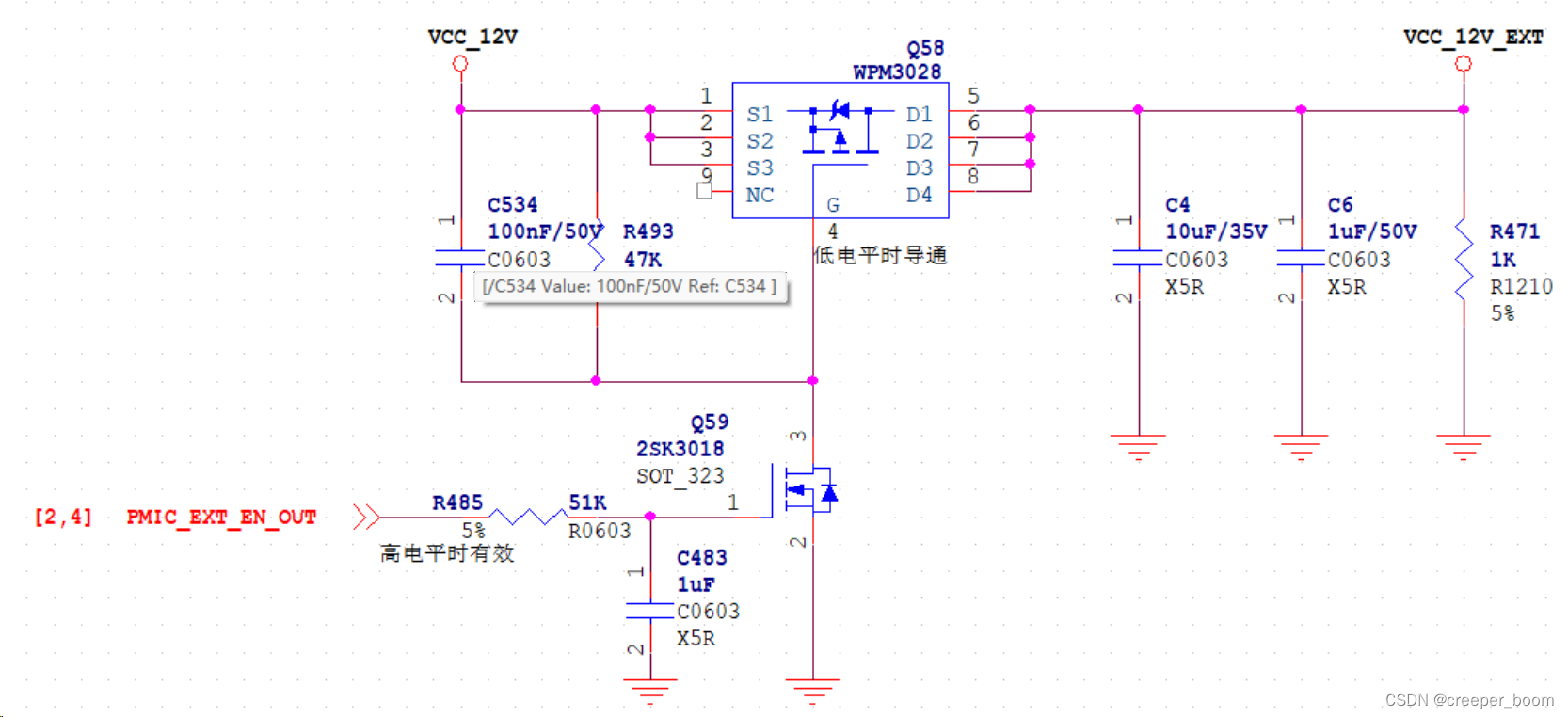

VCC_12V电源经过场效应管WPM3028输出VCC_12V_EXT电源，为VCC3V3_SYS、VCC5V0_SYS降压电路供电。由上文PMIC_EXT_EN_OUT引脚控制场效应管的通断，起使能功能。

---

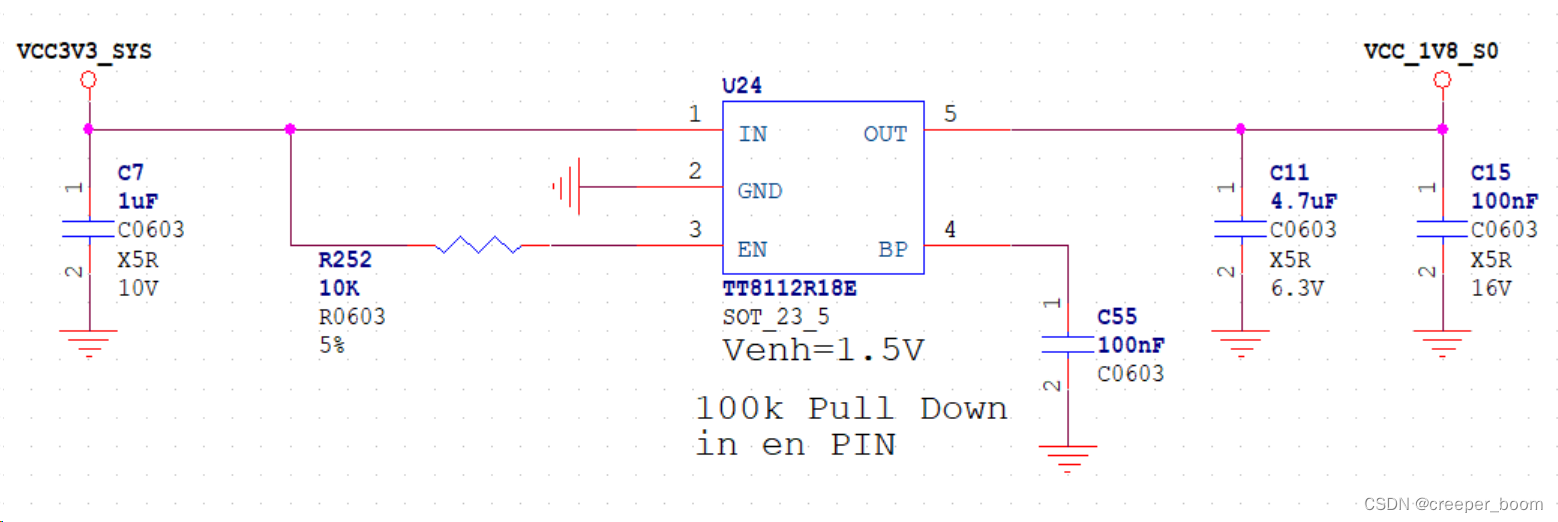

VCC3V3_SYS经过电源管理芯片TT8112R18E降压至1.8V电源VCC_1V8_S0。

---

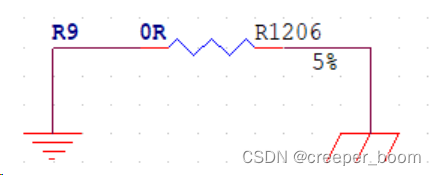

用0欧姆电阻连接数字地和模拟地的优点：1、可保证直流电位相等；2、单点接地，限制噪声；3、对所有频率的噪声都有衰减作用（0欧也有阻抗，而且电流路径狭窄，可以限制噪声电流通过）；4、电容（利用电容隔直通交的原理）。

---

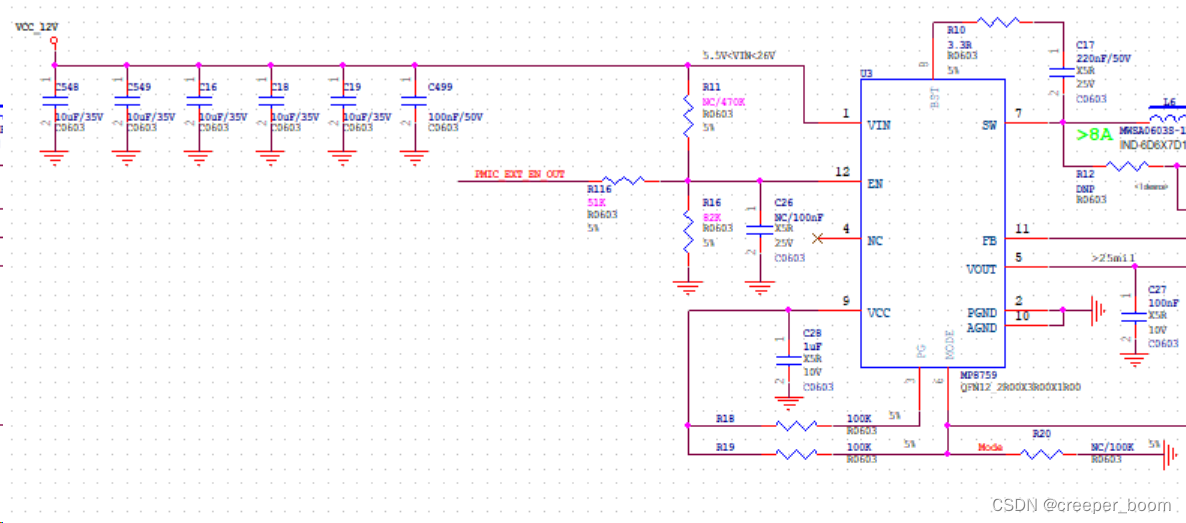

上图为VCC_12V接稳压电容、去耦电容降压为VCC4V0_CORE电路的输入部分，降压芯片采用MP8759，芯片中VIN为电压输入端，EN为芯片使能端，VCC为内部LDO输出，给内部的驱动器和控制电路供电，PG端为电源输出状态指示端，当电源输出良好时输出高电平，MODE端可以选择芯片工作在USM、PFM、PWM模式。

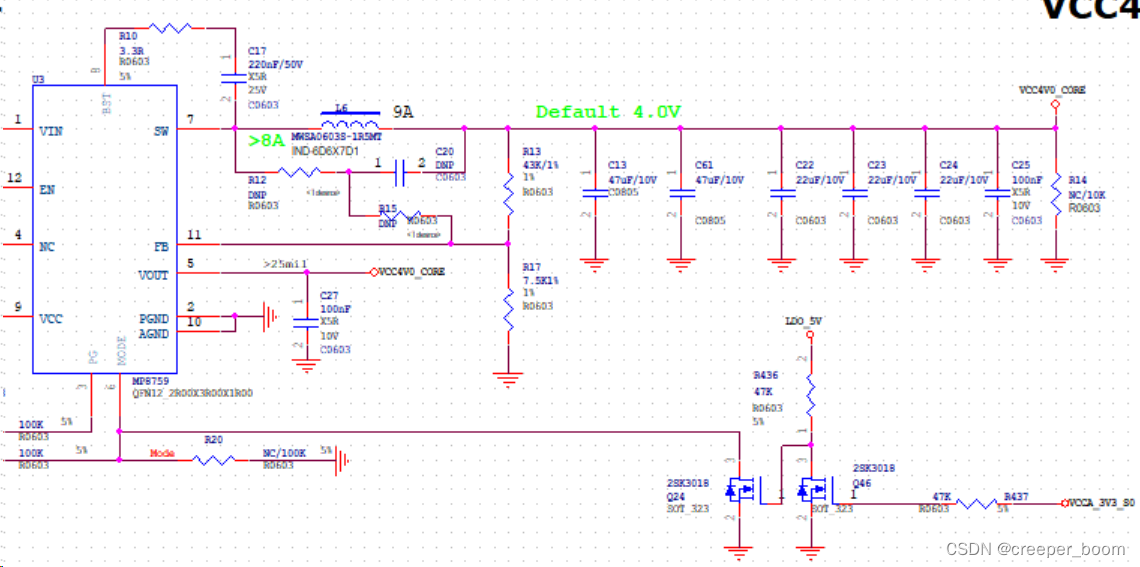

上图为MP8759输出端。VOUT电压输出端接稳压电容、去耦电容。FB引脚为反馈输入端，用于调整输出电压，SW引脚、BST引脚间接自举电容。MODE 端被LDO_5V和VCCA_3V3_S0共同使能，拉低为低电平，以在没有USM的情况下以PFM（脉冲频率调制）模式操作MP8759，当工作在PFM模式下时，芯片可以看作DC-DC开关工作电源，输出端周期性的切换输出电压，产生脉冲信号，接功率电感可以吸收脉冲转化为平稳的电压信号，但电感存在一定的阻抗与电容，还会产生一定的纹波，后接电容用于吸收纹波。

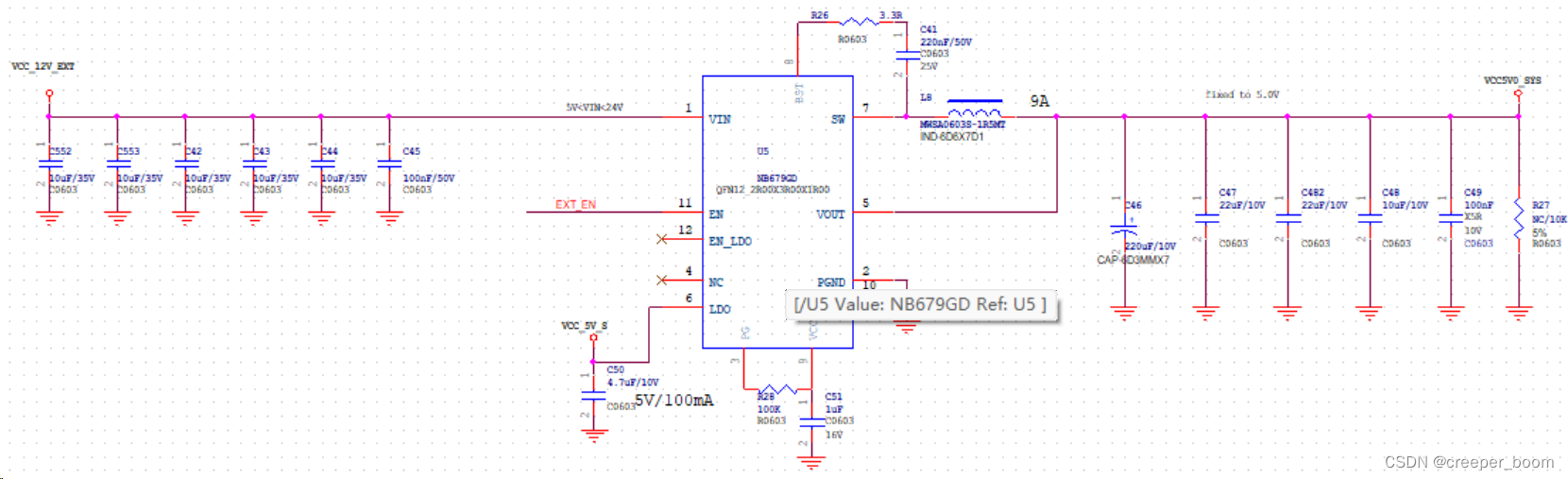

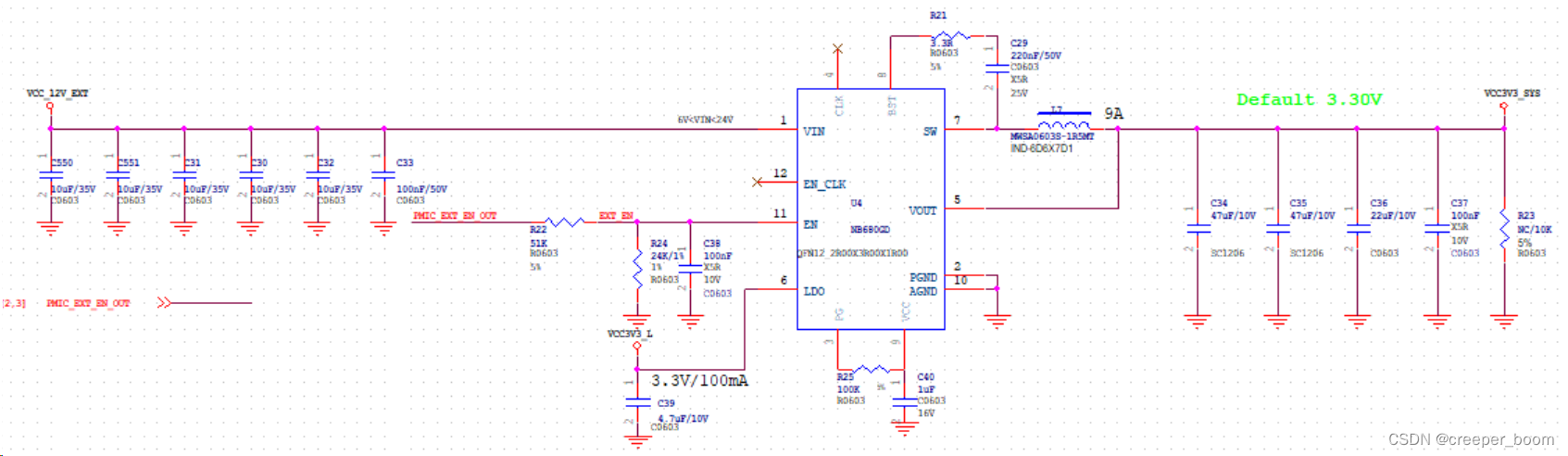

VCC3V3_SYS、VCC5V0_SYS电路相似，以VCC_12V_EXT作为输入电压分别经过降压芯片NB680GD、NB679GD降压为3.3V和5.0V，其中芯片引脚的功能与上述芯片MP8759大致相同。

---
