stm32cube 教程之使用TFTP进行远程升级

最新推荐文章于 2025-04-12 21:50:23 发布
最新推荐文章于 2025-04-12 21:50:23 发布
阅读量2.7k 收藏 21
点赞数 3
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/crjmail/article/details/103959577
版权
本文详细介绍了如何使用TFTP协议在STM32上进行固件升级，包括LWIP配置、ETH配置、TFTP使能及调试过程。通过串口输出，展示了从打开文件到成功写入Flash的每一步细节。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、简介

TFTP简介：https://blog.csdn.net/young2415/article/details/91125718

二、步骤

1、TFTP是基于UDP的协议，所以要在LWIP配置中使能LWIP功能

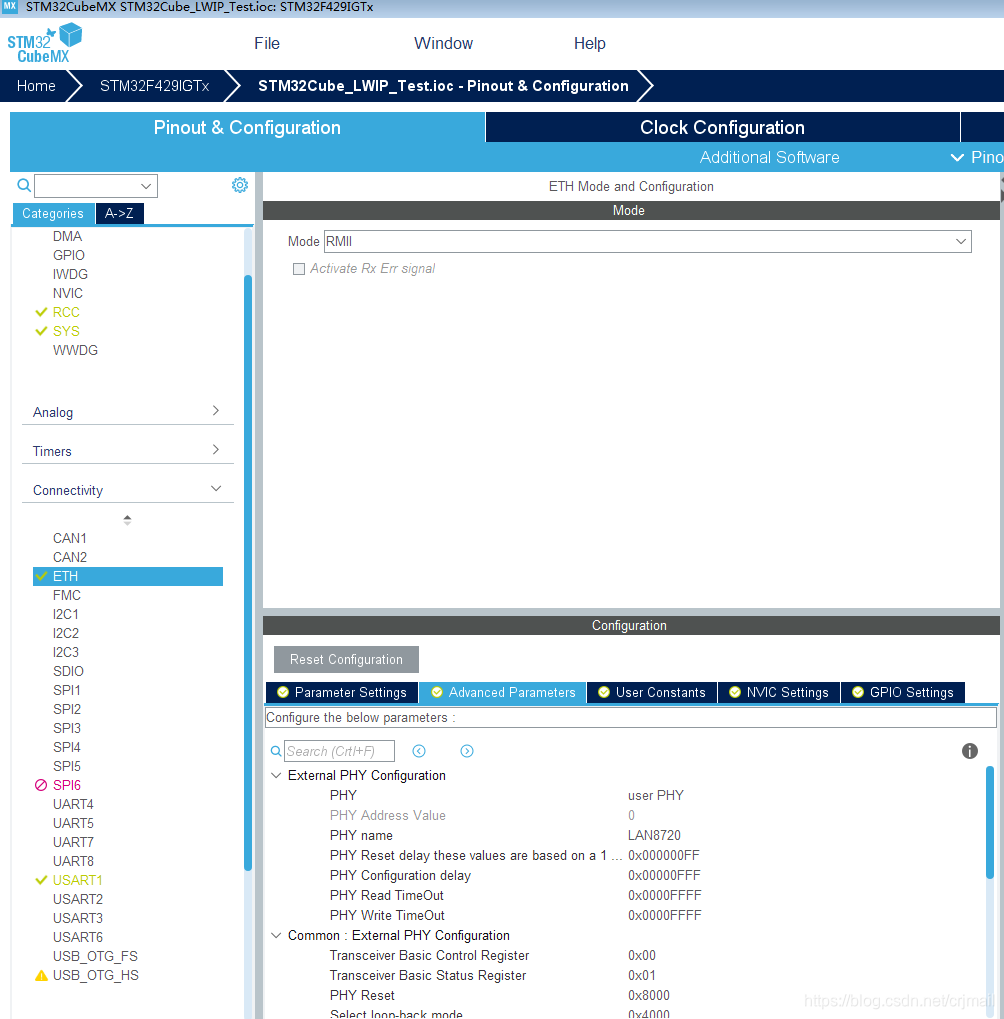

2、配置ETH

注意stm32cube自动生成的引脚可能和实际电路不匹配，要注意下。

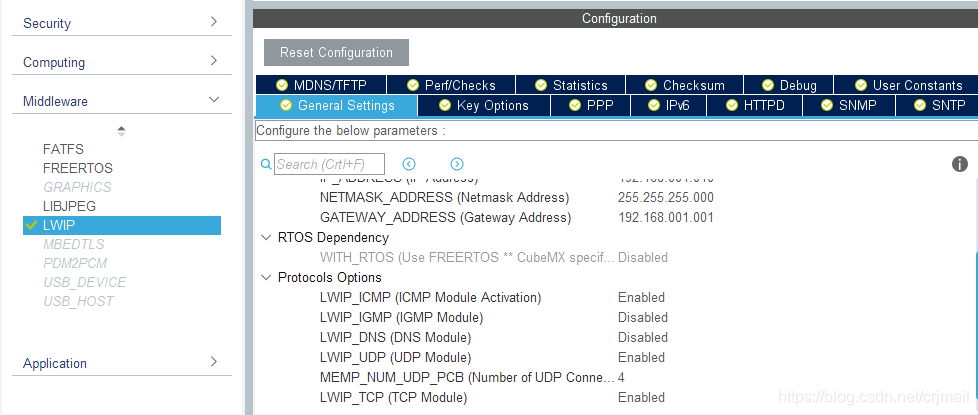

3、配置lwip

使能UDP,使用静态Ip

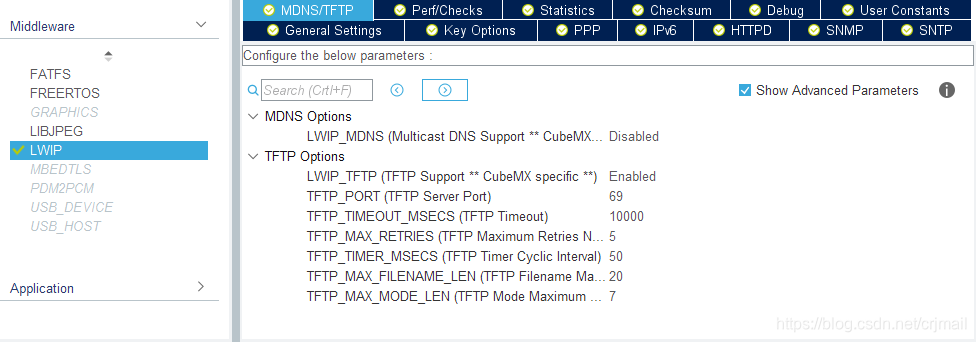

4、使能TFTP



三、调试过程

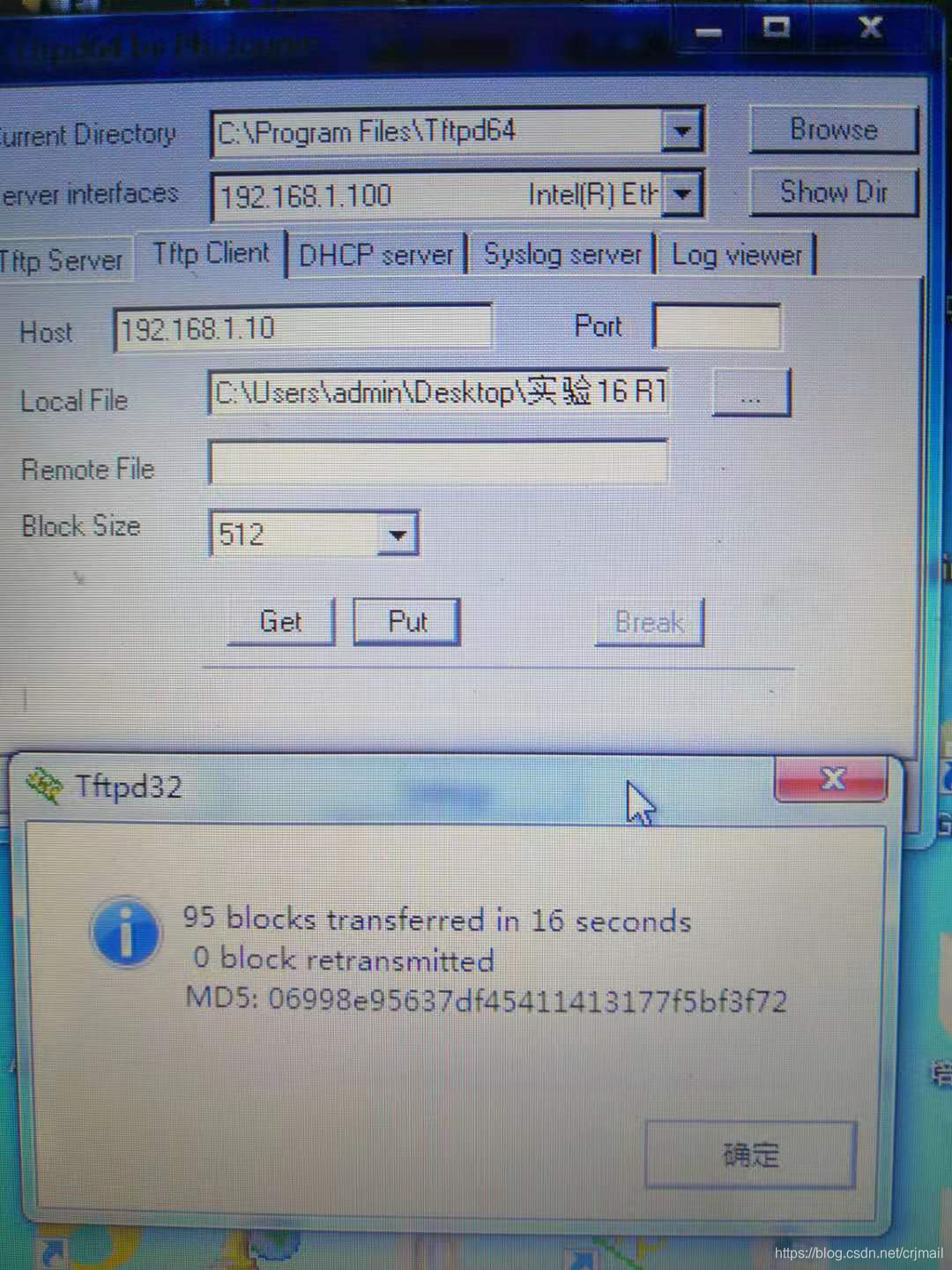

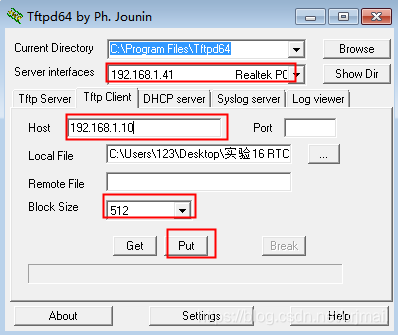

1、配置客户端

server interfaces 是电脑的ip，host是stm32设备的ip,local file选择要升级的bin文件，block size选择512.确认无误后点击Put。

2、串口软件会打印相应的提示

打开文件  RTC.bin *
打开模式  octet
写文件
开始擦除Flash  时间较长
Write File Init Succes
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08020000
写FLASH成功  下一次地址 ：0X08020200
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08020200
写FLASH成功  下一次地址 ：0X08020400
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08020400
写FLASH成功  下一次地址 ：0X08020600
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08020600
写FLASH成功  下一次地址 ：0X08020800
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08020800
写FLASH成功  下一次地址 ：0X08020A00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08020A00
写FLASH成功  下一次地址 ：0X08020C00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08020C00
写FLASH成功  下一次地址 ：0X08020E00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08020E00
写FLASH成功  下一次地址 ：0X08021000
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08021000
写FLASH成功  下一次地址 ：0X08021200
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08021200
写FLASH成功  下一次地址 ：0X08021400
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08021400
写FLASH成功  下一次地址 ：0X08021600
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08021600
写FLASH成功  下一次地址 ：0X08021800
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08021800
写FLASH成功  下一次地址 ：0X08021A00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08021A00
写FLASH成功  下一次地址 ：0X08021C00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08021C00
写FLASH成功  下一次地址 ：0X08021E00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08021E00
写FLASH成功  下一次地址 ：0X08022000
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08022000
写FLASH成功  下一次地址 ：0X08022200
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08022200
写FLASH成功  下一次地址 ：0X08022400
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08022400
写FLASH成功  下一次地址 ：0X08022600
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08022600
写FLASH成功  下一次地址 ：0X08022800
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08022800
写FLASH成功  下一次地址 ：0X08022A00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08022A00
写FLASH成功  下一次地址 ：0X08022C00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08022C00
写FLASH成功  下一次地址 ：0X08022E00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08022E00
写FLASH成功  下一次地址 ：0X08023000
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08023000
写FLASH成功  下一次地址 ：0X08023200
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08023200
写FLASH成功  下一次地址 ：0X08023400
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08023400
写FLASH成功  下一次地址 ：0X08023600
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08023600
写FLASH成功  下一次地址 ：0X08023800
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08023800
写FLASH成功  下一次地址 ：0X08023A00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08023A00
写FLASH成功  下一次地址 ：0X08023C00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08023C00
写FLASH成功  下一次地址 ：0X08023E00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08023E00
写FLASH成功  下一次地址 ：0X08024000
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08024000
写FLASH成功  下一次地址 ：0X08024200
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08024200
写FLASH成功  下一次地址 ：0X08024400
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08024400
写FLASH成功  下一次地址 ：0X08024600
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08024600
写FLASH成功  下一次地址 ：0X08024800
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08024800
写FLASH成功  下一次地址 ：0X08024A00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08024A00
写FLASH成功  下一次地址 ：0X08024C00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08024C00
写FLASH成功  下一次地址 ：0X08024E00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08024E00
写FLASH成功  下一次地址 ：0X08025000
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08025000
写FLASH成功  下一次地址 ：0X08025200
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08025200
写FLASH成功  下一次地址 ：0X08025400
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08025400
写FLASH成功  下一次地址 ：0X08025600
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08025600
写FLASH成功  下一次地址 ：0X08025800
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08025800
写FLASH成功  下一次地址 ：0X08025A00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08025A00
写FLASH成功  下一次地址 ：0X08025C00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08025C00
写FLASH成功  下一次地址 ：0X08025E00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08025E00
写FLASH成功  下一次地址 ：0X08026000
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08026000
写FLASH成功  下一次地址 ：0X08026200
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08026200
写FLASH成功  下一次地址 ：0X08026400
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08026400
写FLASH成功  下一次地址 ：0X08026600
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08026600
写FLASH成功  下一次地址 ：0X08026800
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08026800
写FLASH成功  下一次地址 ：0X08026A00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08026A00
写FLASH成功  下一次地址 ：0X08026C00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08026C00
写FLASH成功  下一次地址 ：0X08026E00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08026E00
写FLASH成功  下一次地址 ：0X08027000
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08027000
写FLASH成功  下一次地址 ：0X08027200
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08027200
写FLASH成功  下一次地址 ：0X08027400
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08027400
写FLASH成功  下一次地址 ：0X08027600
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08027600
写FLASH成功  下一次地址 ：0X08027800
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08027800
写FLASH成功  下一次地址 ：0X08027A00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08027A00
写FLASH成功  下一次地址 ：0X08027C00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08027C00
写FLASH成功  下一次地址 ：0X08027E00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08027E00
写FLASH成功  下一次地址 ：0X08028000
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08028000
写FLASH成功  下一次地址 ：0X08028200
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08028200
写FLASH成功  下一次地址 ：0X08028400
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08028400
写FLASH成功  下一次地址 ：0X08028600
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08028600
写FLASH成功  下一次地址 ：0X08028800
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08028800
写FLASH成功  下一次地址 ：0X08028A00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08028A00
写FLASH成功  下一次地址 ：0X08028C00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08028C00
写FLASH成功  下一次地址 ：0X08028E00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08028E00
写FLASH成功  下一次地址 ：0X08029000
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08029000
写FLASH成功  下一次地址 ：0X08029200
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08029200
写FLASH成功  下一次地址 ：0X08029400
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08029400
写FLASH成功  下一次地址 ：0X08029600
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08029600
写FLASH成功  下一次地址 ：0X08029800
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08029800
写FLASH成功  下一次地址 ：0X08029A00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08029A00
写FLASH成功  下一次地址 ：0X08029C00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08029C00
写FLASH成功  下一次地址 ：0X08029E00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X08029E00
写FLASH成功  下一次地址 ：0X0802A000
写文件数据  数据长度 512
开始写FLASH  地址 ：0X0802A000
写FLASH成功  下一次地址 ：0X0802A200
写文件数据  数据长度 512
开始写FLASH  地址 ：0X0802A200
写FLASH成功  下一次地址 ：0X0802A400
写文件数据  数据长度 512
开始写FLASH  地址 ：0X0802A400
写FLASH成功  下一次地址 ：0X0802A600
写文件数据  数据长度 512
开始写FLASH  地址 ：0X0802A600
写FLASH成功  下一次地址 ：0X0802A800
写文件数据  数据长度 512
开始写FLASH  地址 ：0X0802A800
写FLASH成功  下一次地址 ：0X0802AA00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X0802AA00
写FLASH成功  下一次地址 ：0X0802AC00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X0802AC00
写FLASH成功  下一次地址 ：0X0802AE00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X0802AE00
写FLASH成功  下一次地址 ：0X0802B000
写文件数据  数据长度 512
开始写FLASH  地址 ：0X0802B000
写FLASH成功  下一次地址 ：0X0802B200
写文件数据  数据长度 512
开始写FLASH  地址 ：0X0802B200
写FLASH成功  下一次地址 ：0X0802B400
写文件数据  数据长度 512
开始写FLASH  地址 ：0X0802B400
写FLASH成功  下一次地址 ：0X0802B600
写文件数据  数据长度 512
开始写FLASH  地址 ：0X0802B600
写FLASH成功  下一次地址 ：0X0802B800
写文件数据  数据长度 512
开始写FLASH  地址 ：0X0802B800
写FLASH成功  下一次地址 ：0X0802BA00
写文件数据  数据长度 512
开始写FLASH  地址 ：0X0802BA00
写FLASH成功  下一次地址 ：0X0802BC00
写文件数据  数据长度 176
开始写FLASH  地址 ：0X0802BC00
写FLASH成功  下一次地址 ：0X0802BCB0
关闭文件

3、这里使用的升级代码是正点原子的RTC代码，只需要在原有的工程中做一些修改

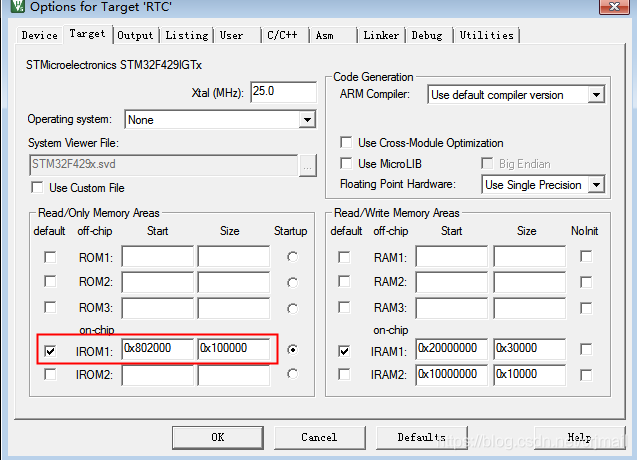

选择程序起始位置

生成bin文件

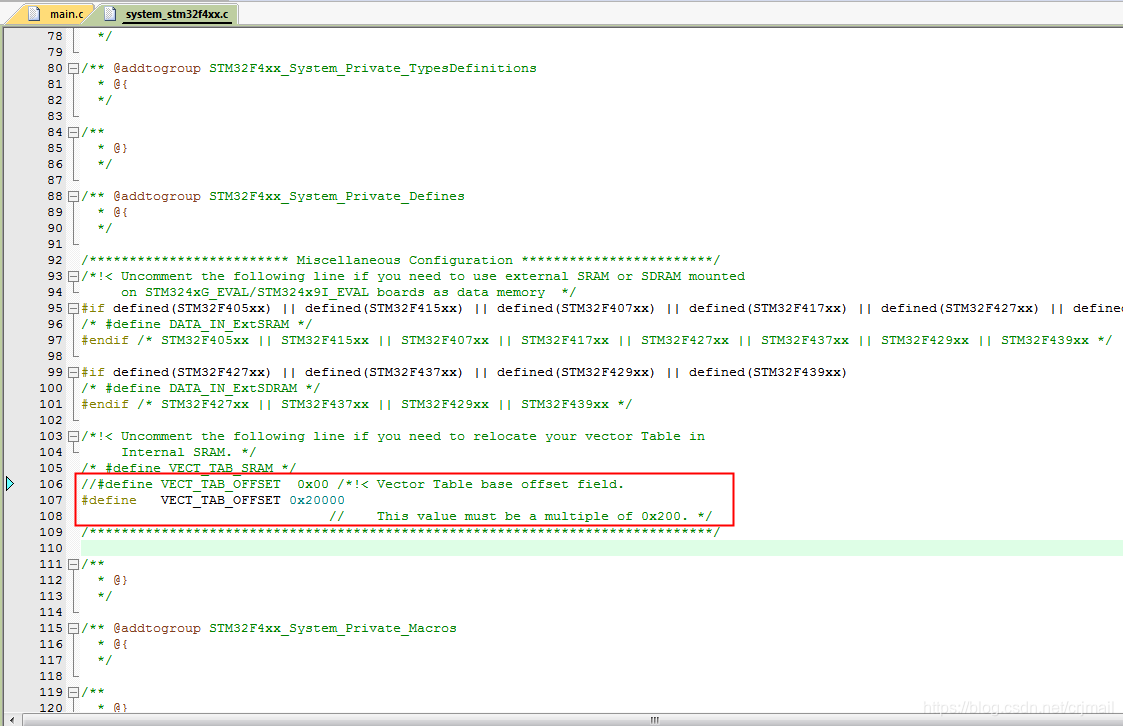

修改中断向量表起始位置

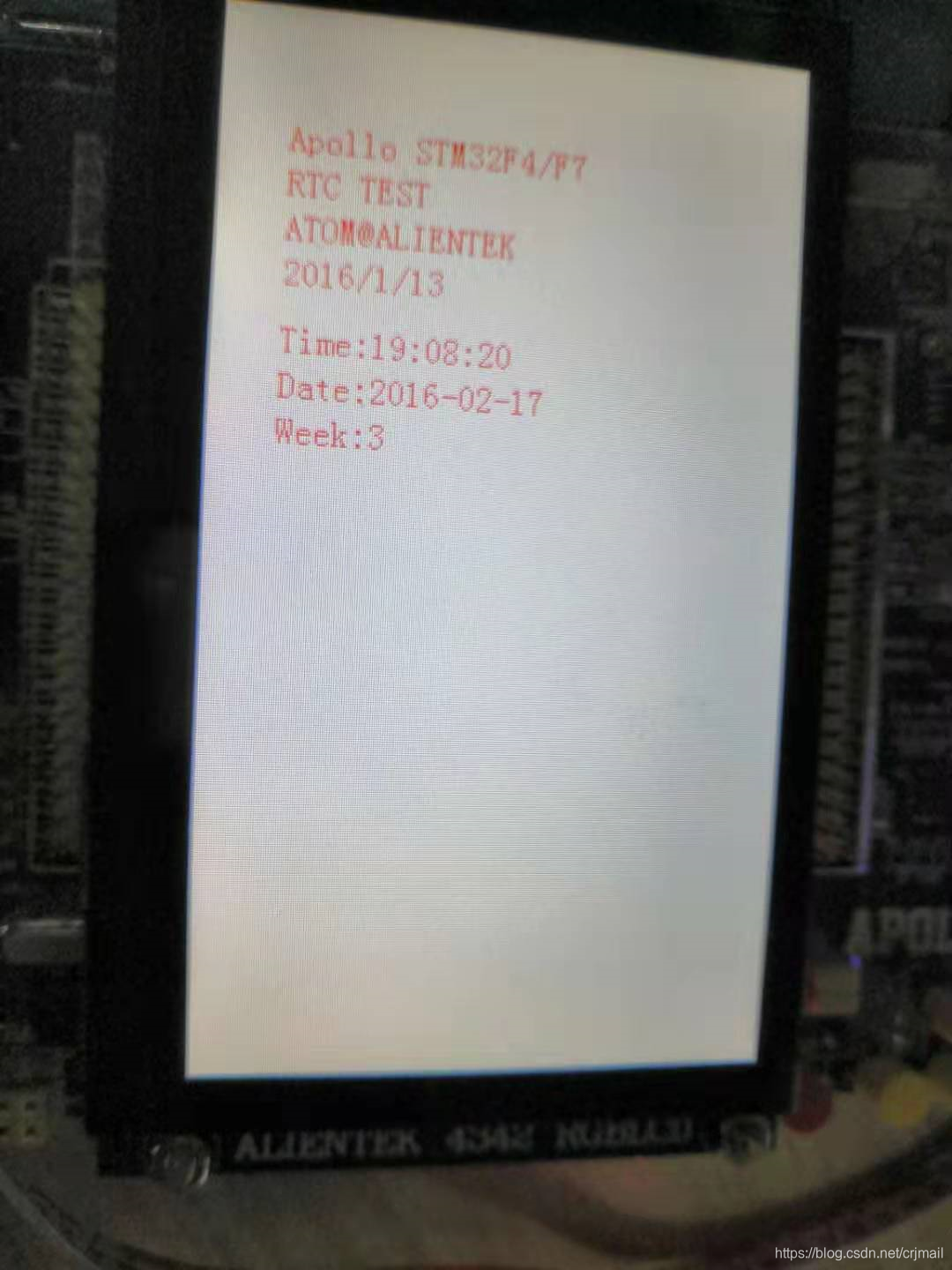

五、实验现象

六、源码位置

https://download.csdn.net/download/crjmail/12100183

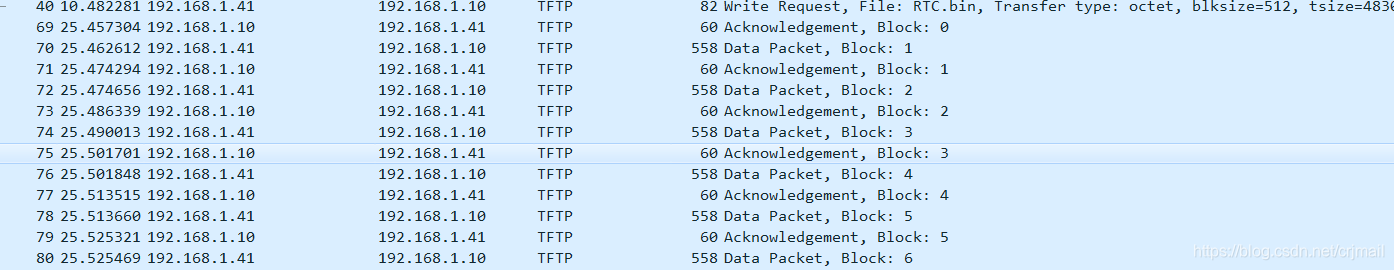

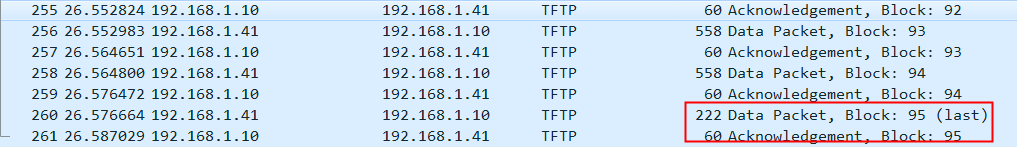

七、抓包分析

八、可参考代码

http://git.savannah.nongnu.org/cgit/lwip.git/tree/contrib/examples/tftp/tftp_example.c?id=f098c4515e1335d6255be71ef9704d2092b4b851
