本文探讨了Verilog HDL中处理输出信号的两种常见方式：一种是通过内部变量和assign语句连接；另一种是直接使用reg类型的输出端口。文章详细解析了两种方式的具体实现，并指出它们在综合后的RTL级视图上具有一致性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

为了能把一个输出信号赋给输出端口，常看到如下的两种处理方式。

方式A：

module test1(clk,counter);

input clk                         ;

output[7:0] counter     ;

reg[7:0] counter_reg ;

always@(posedge clk)

begin

 counter_reg<=counter_reg+1    ;

end

  assign counter=counter_reg;

endmodule

方式B：

module test1(clk,counter);

input clk                         ;

output reg[7:0] counter     ;

always@(posedge clk)

begin

 counter<=counter+1'b1    ;

end

endmodule

A是单独设置内部变量，在always中将输出信号赋给counter_reg，让后通过assign将counter和counter_reg连接起来。

B是直接将输出端口设置成reg型信号，直接在always中赋值。

综合的结果表明，两种处理方式的结果一致。

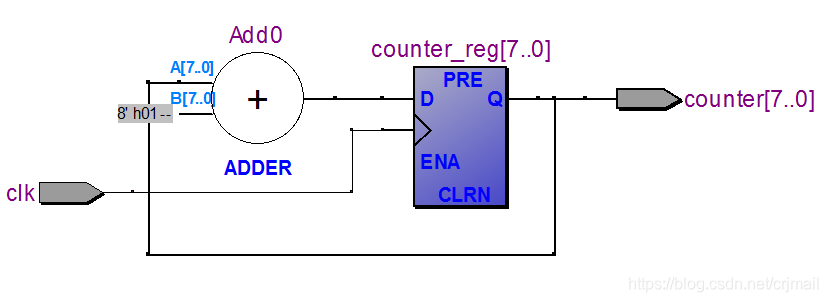

综合后的RTL级视图均为：
