硬件认识二三事之单点接地

一般我们在进行硬件设计时,通常会有不同的地,如GND_EARTH、GND等,

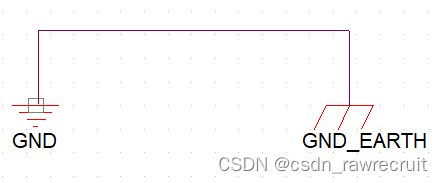

从EMC角度来看,为保证信号的完整性,GND_EARTH与GND应该直接相连,如下图:

但从ESD方面考虑,PCB实际是浮地系统,若有静电通过外壳地(GND_EARTH),那么则会通过外壳地(GND_EARTH)直接到信号地(GND),进而可能损坏芯片,因此我们还是要做单点接地的。

单点接地系统

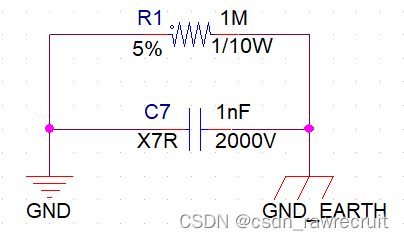

电容(一般选择陶瓷高压电容)具有通交流隔直流、通高频阻低频的功能,通过并联一个耐压值较高的电容,

1.可以防止在一些热插拔场合或者做静电实验打外壳地时,静电会流到信号地;

2.加电容构成了高频通路,也就可以将信号中的高频噪声干扰通过电容从信号地释放到外壳地。

前面我们讲到,PCB板实际是一个浮地系统,板内器件也会有静电产生并不断累积,时间长了也会对器件造成影响,因此我们必须提供一个回路将这些静电释放出去;

从EMC角度考虑,我们想让GND_EARTH与GND直接相连,从ESD角度,又不能让其直接相连,电容提供了高频通路,那么我们需要再并联一个高阻值的电阻即可,通过此电阻,可将板内器件产生的静电不断释放掉,从而保证可靠性。

适用场景:热插拔、静电实验、未实际接地
