steve.c.cripps 无线通信射频功率放大器第二版 个人理解与勘误 (5)

        这一次我打算将第六章F类功放做一个总结,后续还会对所有的单管工作模式整体梳理一遍,至于其他的多路复杂的效率提升技术和线性度提升技术在后面只能简单的做一个了解,因为每一种结构都有大量的研究进展,而单管的工作状态已经足够完备,已经可以利用基本原理设计出满足自己设计要求的功率放大器。

Chapter 6 过驱动模式PA,D类,F类PA

1. 过驱动模式PA

       过驱动模式PA可以由最简单的A类功放开始分析,当输入功率持续增大时,漏极电流摆幅会增大从而使输出功率增大,但效率相比于低导通角模式PA基本上不会有大的提升。但是如果对电压进行限幅操作,情况会发生改变,效率会显著提升,这里由于电压限幅产生了奇数次谐波,与之带来的影响是线性失真。电压限幅还会带来另一个影响就是峰值电流的摆幅会下降,在考虑的膝值影响后,这种电压限幅的操作必须更加谨慎的对待。这几章的讨论的波形工程大部分都是针对输出电压做文章,电流的控制很少提及,除了E类功放。

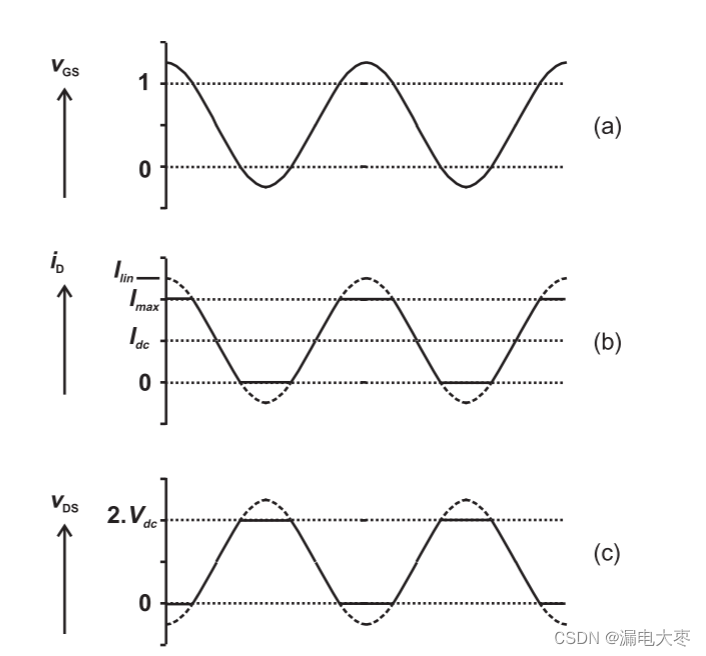

        如图所示为0膝值电压的理想A类过驱动PA的典型波形图,

可以看到,不同于减小导通角模式,电流和电压上下均有削波。可以对该电流进行数学建模,可以很轻松的计算出基波电流的公式如下,其中α代表图中限幅区域角度的一半。

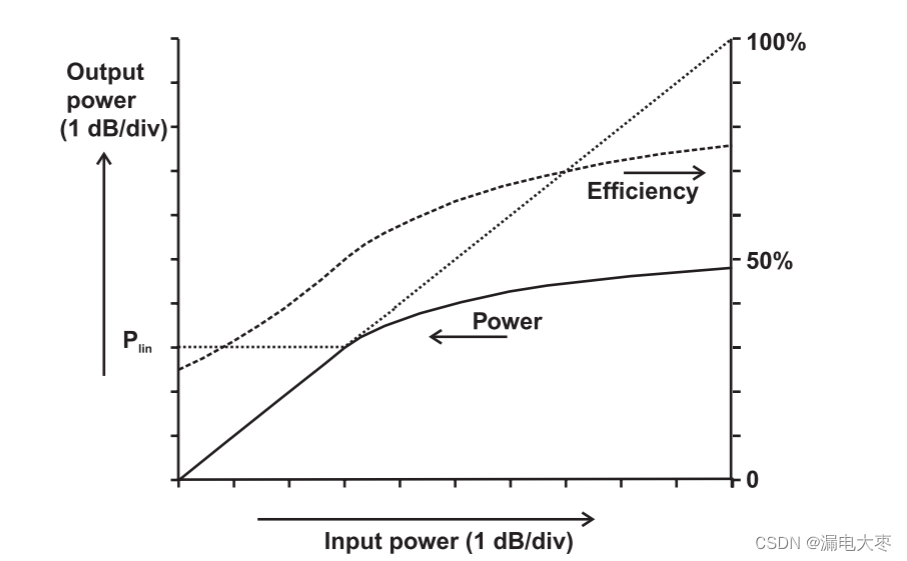

 电流波形图中Ilin表示当面的输入驱动摆幅,可以以A类功放饱和时的性能指标作为归一化来观察A类过驱动模式下的性能变化情况,如下图所示。

可以观察到A类过驱动模式下由于DC分量始终不变,因此基波分量的增加就会带来输出功率和效率的提升
