SATA的原语---ALIGN

最新推荐文章于 2024-11-22 16:05:05 发布
最新推荐文章于 2024-11-22 16:05:05 发布
阅读量739 收藏 5
点赞数
分类专栏： # SATA 文章标签： SATA-ALIGN
原文链接：https://blog.csdn.net/llxxyy507/article/details/123391569
版权

ALIGN是SATA独有的原语

  • SATA共有18种原语
  • 每个原语的格式都相同，为1 DWs，first Byte只有ALIGN为K28.5其他都是K28.3，后续为3个D码
  • 原语也有disparity，但ALGN为neutral(0,1相等)，所以可以随意插入，而不影响display（极性偏差）

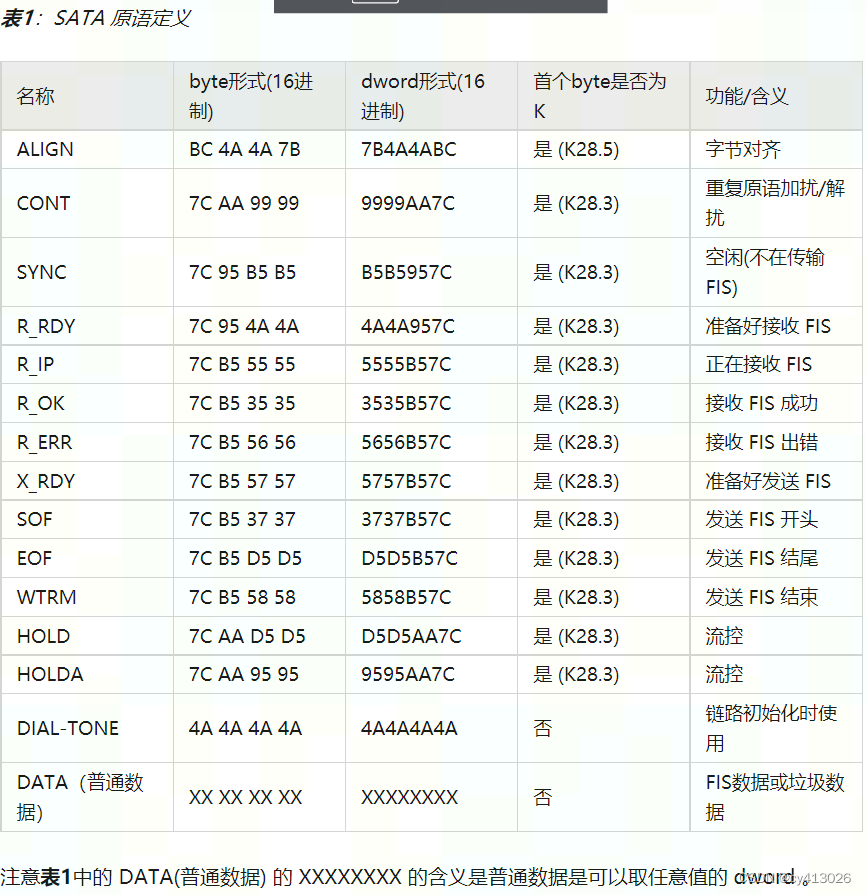

在这里插入图片描述



 以上两图分别摘自：

SATA学习笔记 6 ---SATA Primitives（原语）与完整传输实例_sata在空闲时会发送eof原语吗_llxxyy507的博客-CSDN博客

SATA 协议栈详解：从串行信号到读写硬盘 - 知乎
