1. yocto bsp-开发人员指南

板级支持包 (BSP) 是定义如何支持特定硬件设备、设备集或硬件平台的信息集合. BSP 包括有关设备上存在的硬件功能的信息和内核配置信息以及所需的任何其他硬件驱动程序。除了通用 Linux 软件堆栈之外，BSP 还列出了必要的和可选平台功能所需的任何其他软件组件。

1.1 BSP layers

BSP由基本目录中的文件结构组成。总的来说，您可以将基本目录、其文件结构和内容视为BSP层。尽管没有严格的要求，Yocto项目中的BSP层使用了以下成熟的命名约定:
meta-bsp_root_name
字符串“meta-”附加在machine或platform name之前，即上述形式的“bsp_root_name”。

Note
因为BSP层命名约定是完善的，所以在创建层时遵循它是明智的。从技术上讲，BSP层名不需要以meta-开头。然而，Yocto项目开发环境中的各种脚本和工具都采用这种约定。

为了帮助理解BSP层的概念，请考虑Yocto项目支持并在每个版本中提供的BSP。你可以在https://git.yoctoproject.org/cgit/cgit.cgi/上的一个网页界面上看到Yocto项目源库中的层。如果你进入那个界面，你会在“Yocto Metadata Layers”下找到一个存储库列表。

Note
Yocto项目中不再积极支持的层出现在“Yocto Metadata Layer Archive.”的标题下

每个存储库都是Yocto项目支持的BSP层(例如meta-raspberrypi和meta-intel)。每个层都是自己的存储库，单击层名会显示两个url，您可以从中将层的存储库克隆到本地系统。以下是克隆树莓派BSP层的例子:

$ git clone git://git.yoctoproject.org/meta-raspberrypi

除了BSP层之外，meta-yocto-BSP层也是poky存储库的一部分。meta-yocto-bsp layer 维护几个“refence”bsp，包括基于arm的Beaglebone、基于mips的EdgeRouter以及32位和64位IA机器的通用版本。
有关典型BSP开发工作流程的信息，请参阅开发板支持包(BSP)部分。关于如何从Git存储库中建立源文件的本地副本的更多信息，请参见Yocto项目开发任务手册中的 Locating Yocto Project Source Files一节。

BSP层的基本目录(meta-bsp_root_name)是该层的根目录。这个目录是你在你的构建目录中找到的conf/bblayer.conf文件中添加的BBLAYERS变量，它是在你运行openenembedded构建环境设置脚本(即oe-init-build-env)后建立的。添加根目录允许OpenEmbedded构建系统识别BSP层并从它构建映像。下面是一个例子:

BBLAYERS ?= " \
   /usr/local/src/yocto/meta \
   /usr/local/src/yocto/meta-poky \
   /usr/local/src/yocto/meta-yocto-bsp \
   /usr/local/src/yocto/meta-mylayer \
   "

Note
BBLAYERS 中列出的层的顺序和 BBFILE_PRIORITY 很重要。例如，如果多个层定义了一个机器配置，OpenEmbedded 构建系统使用给定相似层优先级的最后一层搜索。构建系统自上而下通过 BBLAYERS 中列出的层工作。

一些BSP需要或依赖于BSP根层之外的其他层才能发挥功能。在这种情况下，您需要在BSP的根层的README“Dependencies”部分中指定这些层。此外，如果存在任何针对BSP的构建说明，您必须将它们添加到“Dependencies”部分。

一些层用作保存其他 BSP 层的层。这些层被称为“容器层(container layers)”。这种类型的层的一个例子是 OpenEmbedded 的 meta-openembedded 层。meta-openembedded 层包含许多 meta-* 层.在这种情况下，您需要包含要使用的实际图层的名称，例如：

BBLAYERS ?= " \
  /usr/local/src/yocto/meta \
  /usr/local/src/yocto/meta-poky \
  /usr/local/src/yocto/meta-yocto-bsp \
  /usr/local/src/yocto/meta-mylayer \
  .../meta-openembedded/meta-oe \
  .../meta-openembedded/meta-perl \
  .../meta-openembedded/meta-networking \
  "

有关层的更多信息，请参阅 Yocto 项目开发任务手册的“Understanding and Creating Layers”部分。

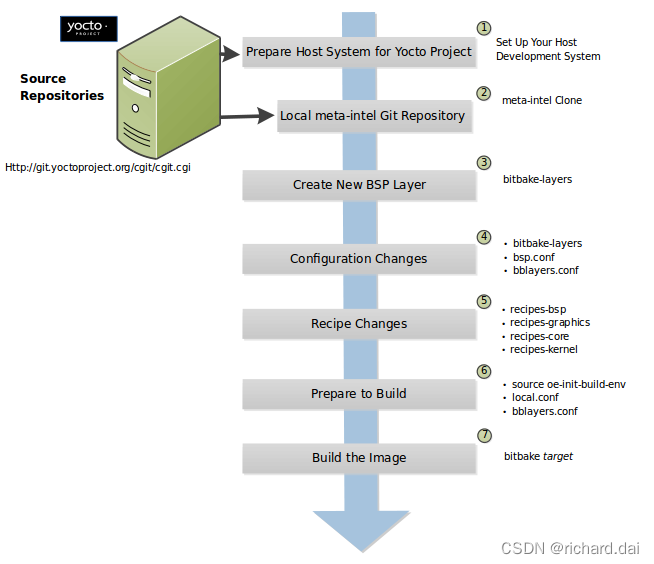

1.2 准备构建主机以使用 BSP 层

本节介绍如何让您的构建主机准备好使用 BSP 层。设置好主机后，您可以按照“Creating a new BSP Layer Using the bitbake-layers Script”部分中的说明创建层。

Note
有关 BSP 的结构信息, 查看Example Filesystem Layout章节

  1. 设置构建环境: 确保您已设置为在 shell 中使用 BitBake。有关如何准备好构建主机的信息，请参阅 Yocto 项目开发任务手册中的“准备构建主机”部分，该主机既可以是本机 Linux 机器，也可以是使用 CROPS 的机器。
  2. 克隆poky repo: 您需要拥有 Yocto 项目源目录的本地副本（即本地 poky 存储库）。请参考 “Cloning the poky Repository” 和 “Checking Out by Branch in Poky” or “Checking Out by Tag in Poky” 章节，全部在 Yocto 项目开发任务手册中，以获取有关如何克隆 poky 存储库并检查适合您工作的适当分支的信息。
  3. 确定您想要的 BSP 层: Yocto 项目支持许多 BSP，这些 BSP 维护在它们自己的层或设计用于包含多个 BSP 的层中。要通过 BSP 层了解机器支持，您可以查看该版本的机器索引。
  4. 可选择克隆 meta-intel BSP 层： 如果您的硬件基于当前的 Intel CPU 和设备，您可以利用此 BSP 层。有关 meta-intel BSP 层的详细信息，请参阅该层的README文件。
  • 导航到您的源目录： 通常，您在源目录中设置meta-intel Git 存储库（例如 poky）
$ cd /home/you/pok
  • 克隆layer：
$ git clone git://git.yoctoproject.org/meta-intel.git
Cloning into 'meta-intel'...
remote: Counting objects: 15585, done.
remote: Compressing objects: 100% (5056/5056), done.
remote: Total 15585 (delta 9123), reused 15329 (delta 8867)
Receiving objects: 100% (15585/15585), 4.51 MiB | 3.19 MiB/s, done.
Resolving deltas: 100% (9123/9123), done.
Checking connectivity... done.

  • 检查正确的分支：您为 meta-intel 检查的分支必须与您用于 Yocto 项目版本的同一分支匹配（例如 kirkstone）

    $ cd meta-intel
$ git checkout -b kirkstone remotes/origin/kirkstone
Branch kirkstone set up to track remote branch
kirkstone from origin.
Switched to a new branch 'kirkstone'

Note
要查看克隆存储库中可用的分支名称，请使用 git branch -al 命令。有关更多信息，请参阅 Yocto 项目开发任务手册中的“Checking Out by Branch in Poky”部分。

  1. （可选）设置其他的BSP layer： 如果您的硬件可以更紧密地用于不在mata-intel BSP 层内的现有 BSP，您可以克隆该 BSP 层。
    该过程与用于meta-intel layter的过程相同，除了layter的名称不同。例如，如果您确定您的硬件与meta-raspberrypi最匹配，请克隆该层：
$ git clone git://git.yoctoproject.org/meta-raspberrypi
Cloning into 'meta-raspberrypi'...
remote: Counting objects: 4743, done.
remote: Compressing objects: 100% (2185/2185), done.
remote: Total 4743 (delta 2447), reused 4496 (delta 2258)
Receiving objects: 100% (4743/4743), 1.18 MiB | 0 bytes/s, done.
Resolving deltas: 100% (2447/2447), done.
Checking connectivity... done.
  1. 初始化build环境： 在源目录（即 poky）的根目录中，运行 oe-init-build-env 环境设置脚本以在构建主机上定义 OpenEmbedded 构建环境。
$ source oe-init-build-env

除其他外，该脚本创建构建目录，在这种情况下构建并位于源目录中。脚本运行后，您的当前工作目录将设置为构建目录。

1.3 示例文件系统布局

定义一个通用的 BSP 目录结构可以让最终用户理解并熟悉该标准。通用格式还鼓励对硬件的软件支持进行标准化。
本节中描述的建议表单具有特定于OpenEmbedded构建系统的元素。除了 OpenEmbedded 构建系统之外，开发人员还可以将此结构与其他构建系统一起使用。如果需要，还可以很容易地提取信息并将其转换为其他格式。OpenEmbedded 构建系统通过其标准的分层机制，可以直接接受描述为层的格式。BSP 层使用标准格式在一个位置捕获所有特定于硬件的细节，这对于希望使用硬件平台的任何人都非常有用，无论他们使用的是什么构建系统.

BSP 规范不包括构建系统或其他工具 - 该规范仅涉及特定于硬件的组件。在最终分发点，您可以将 BSP 层与构建系统和其他工具相结合,重要的是要保持 BSP 层、构建系统和工具是可以组合在某些最终产品中的独立组件的区别。

在查看 BSP 层内的目录结构的推荐形式之前，您应该知道有一些要求才能使 BSP 层被认为与 Yocto 项目兼容。对于该要求列表 , 查看Released BSP Requirements章节。

下面是 BSP 层的典型目录结构。虽然这种基本形式代表了标准，但要意识到各个 BSP 的实际布局可能会有所不同。

meta-bsp_root_name/
meta-bsp_root_name/bsp_license_file
meta-bsp_root_name/README
meta-bsp_root_name/README.sources
meta-bsp_root_name/binary/bootable_images
meta-bsp_root_name/conf/layer.conf
meta-bsp_root_name/conf/machine/*.conf
meta-bsp_root_name/recipes-bsp/*
meta-bsp_root_name/recipes-core/*
meta-bsp_root_name/recipes-graphics/*
meta-bsp_root_name/recipes-kernel/linux/linux-yocto_kernel_rev.bbappend

以下是可从 Source Repositories 获得的 Raspberry Pi BSP 层的示例：

meta-raspberrypi/COPYING.MIT
meta-raspberrypi/README.md
meta-raspberrypi/classes
meta-raspberrypi/classes/sdcard_image-rpi.bbclass
meta-raspberrypi/conf/
meta-raspberrypi/conf/layer.conf
meta-raspberrypi/conf/machine/
meta-raspberrypi/conf/machine/raspberrypi-cm.conf
meta-raspberrypi/conf/machine/raspberrypi-cm3.conf
meta-raspberrypi/conf/machine/raspberrypi.conf
meta-raspberrypi/conf/machine/raspberrypi0-wifi.conf
meta-raspberrypi/conf/machine/raspberrypi0.conf
meta-raspberrypi/conf/machine/raspberrypi2.conf
meta-raspberrypi/conf/machine/raspberrypi3-64.conf
meta-raspberrypi/conf/machine/raspberrypi3.conf
meta-raspberrypi/conf/machine/include
meta-raspberrypi/conf/machine/include/rpi-base.inc
meta-raspberrypi/conf/machine/include/rpi-default-providers.inc
meta-raspberrypi/conf/machine/include/rpi-default-settings.inc
meta-raspberrypi/conf/machine/include/rpi-default-versions.inc
meta-raspberrypi/conf/machine/include/tune-arm1176jzf-s.inc
meta-raspberrypi/docs
meta-raspberrypi/docs/Makefile
meta-raspberrypi/docs/conf.py
meta-raspberrypi/docs/contributing.md
meta-raspberrypi/docs/extra-apps.md
meta-raspberrypi/docs/extra-build-config.md
meta-raspberrypi/docs/index.rst
meta-raspberrypi/docs/layer-contents.md
meta-raspberrypi/docs/readme.md
meta-raspberrypi/files
meta-raspberrypi/files/custom-licenses
meta-raspberrypi/files/custom-licenses/Broadcom
meta-raspberrypi/recipes-bsp
meta-raspberrypi/recipes-bsp/bootfiles
meta-raspberrypi/recipes-bsp/bootfiles/bcm2835-bootfiles.bb
meta-raspberrypi/recipes-bsp/bootfiles/rpi-config_git.bb
meta-raspberrypi/recipes-bsp/common
meta-raspberrypi/recipes-bsp/common/firmware.inc
meta-raspberrypi/recipes-bsp/formfactor
meta-raspberrypi/recipes-bsp/formfactor/formfactor
meta-raspberrypi/recipes-bsp/formfactor/formfactor/raspberrypi
meta-raspberrypi/recipes-bsp/formfactor/formfactor/raspberrypi/machconfig
meta-raspberrypi/recipes-bsp/formfactor/formfactor_0.0.bbappend
meta-raspberrypi/recipes-bsp/rpi-u-boot-src
meta-raspberrypi/recipes-bsp/rpi-u-boot-src/files
meta-raspberrypi/recipes-bsp/rpi-u-boot-src/files/boot.cmd.in
meta-raspberrypi/recipes-bsp/rpi-u-boot-src/rpi-u-boot-scr.bb
meta-raspberrypi/recipes-bsp/u-boot
meta-raspberrypi/recipes-bsp/u-boot/u-boot
meta-raspberrypi/recipes-bsp/u-boot/u-boot/*.patch
meta-raspberrypi/recipes-bsp/u-boot/u-boot_%.bbappend
meta-raspberrypi/recipes-connectivity
meta-raspberrypi/recipes-connectivity/bluez5
meta-raspberrypi/recipes-connectivity/bluez5/bluez5
meta-raspberrypi/recipes-connectivity/bluez5/bluez5/*.patch
meta-raspberrypi/recipes-connectivity/bluez5/bluez5/BCM43430A1.hcd
meta-raspberrypi/recipes-connectivity/bluez5/bluez5brcm43438.service
meta-raspberrypi/recipes-connectivity/bluez5/bluez5_%.bbappend
meta-raspberrypi/recipes-core
meta-raspberrypi/recipes-core/images
meta-raspberrypi/recipes-core/images/rpi-basic-image.bb
meta-raspberrypi/recipes-core/images/rpi-hwup-image.bb
meta-raspberrypi/recipes-core/images/rpi-test-image.bb
meta-raspberrypi/recipes-core/packagegroups
meta-raspberrypi/recipes-core/packagegroups/packagegroup-rpi-test.bb
meta-raspberrypi/recipes-core/psplash
meta-raspberrypi/recipes-core/psplash/files
meta-raspberrypi/recipes-core/psplash/files/psplash-raspberrypi-img.h
meta-raspberrypi/recipes-core/psplash/psplash_git.bbappend
meta-raspberrypi/recipes-core/udev
meta-raspberrypi/recipes-core/udev/udev-rules-rpi
meta-raspberrypi/recipes-core/udev/udev-rules-rpi/99-com.rules
meta-raspberrypi/recipes-core/udev/udev-rules-rpi.bb
meta-raspberrypi/recipes-devtools
meta-raspberrypi/recipes-devtools/bcm2835
meta-raspberrypi/recipes-devtools/bcm2835/bcm2835_1.52.bb
meta-raspberrypi/recipes-devtools/pi-blaster
meta-raspberrypi/recipes-devtools/pi-blaster/files
meta-raspberrypi/recipes-devtools/pi-blaster/files/*.patch
meta-raspberrypi/recipes-devtools/pi-blaster/pi-blaster_git.bb
meta-raspberrypi/recipes-devtools/python
meta-raspberrypi/recipes-devtools/python/python-rtimu
meta-raspberrypi/recipes-devtools/python/python-rtimu/*.patch
meta-raspberrypi/recipes-devtools/python/python-rtimu_git.bb
meta-raspberrypi/recipes-devtools/python/python-sense-hat_2.2.0.bb
meta-raspberrypi/recipes-devtools/python/rpi-gpio
meta-raspberrypi/recipes-devtools/python/rpi-gpio/*.patch
meta-raspberrypi/recipes-devtools/python/rpi-gpio_0.6.3.bb
meta-raspberrypi/recipes-devtools/python/rpio
meta-raspberrypi/recipes-devtools/python/rpio/*.patch
meta-raspberrypi/recipes-devtools/python/rpio_0.10.0.bb
meta-raspberrypi/recipes-devtools/wiringPi
meta-raspberrypi/recipes-devtools/wiringPi/files
meta-raspberrypi/recipes-devtools/wiringPi/files/*.patch
meta-raspberrypi/recipes-devtools/wiringPi/wiringpi_git.bb
meta-raspberrypi/recipes-graphics
meta-raspberrypi/recipes-graphics/eglinfo
meta-raspberrypi/recipes-graphics/eglinfo/eglinfo-fb_%.bbappend
meta-raspberrypi/recipes-graphics/eglinfo/eglinfo-x11_%.bbappend
meta-raspberrypi/recipes-graphics/mesa
meta-raspberrypi/recipes-graphics/mesa/mesa-gl_%.bbappend
meta-raspberrypi/recipes-graphics/mesa/mesa_%.bbappend
meta-raspberrypi/recipes-graphics/userland
meta-raspberrypi/recipes-graphics/userland/userland
meta-raspberrypi/recipes-graphics/userland/userland/*.patch
meta-raspberrypi/recipes-graphics/userland/userland_git.bb
meta-raspberrypi/recipes-graphics/vc-graphics
meta-raspberrypi/recipes-graphics/vc-graphics/files
meta-raspberrypi/recipes-graphics/vc-graphics/files/egl.pc
meta-raspberrypi/recipes-graphics/vc-graphics/files/vchiq.sh
meta-raspberrypi/recipes-graphics/vc-graphics/vc-graphics-hardfp.bb
meta-raspberrypi/recipes-graphics/vc-graphics/vc-graphics.bb
meta-raspberrypi/recipes-graphics/vc-graphics/vc-graphics.inc
meta-raspberrypi/recipes-graphics/wayland
meta-raspberrypi/recipes-graphics/wayland/weston_%.bbappend
meta-raspberrypi/recipes-graphics/xorg-xserver
meta-raspberrypi/recipes-graphics/xorg-xserver/xserver-xf86-config
meta-raspberrypi/recipes-graphics/xorg-xserver/xserver-xf86-config/rpi
meta-raspberrypi/recipes-graphics/xorg-xserver/xserver-xf86-config/rpi/xorg.conf
meta-raspberrypi/recipes-graphics/xorg-xserver/xserver-xf86-config/rpi/xorg.conf.d
meta-raspberrypi/recipes-graphics/xorg-xserver/xserver-xf86-config/rpi/xorg.conf.d/10-evdev.conf
meta-raspberrypi/recipes-graphics/xorg-xserver/xserver-xf86-config/rpi/xorg.conf.d/98-pitft.conf
meta-raspberrypi/recipes-graphics/xorg-xserver/xserver-xf86-config/rpi/xorg.conf.d/99-calibration.conf
meta-raspberrypi/recipes-graphics/xorg-xserver/xserver-xf86-config_0.1.bbappend
meta-raspberrypi/recipes-graphics/xorg-xserver/xserver-xorg_%.bbappend
meta-raspberrypi/recipes-kernel
meta-raspberrypi/recipes-kernel/linux-firmware
meta-raspberrypi/recipes-kernel/linux-firmware/files
meta-raspberrypi/recipes-kernel/linux-firmware/files/brcmfmac43430-sdio.bin
meta-raspberrypi/recipes-kernel/linux-firmware/files/brcfmac43430-sdio.txt
meta-raspberrypi/recipes-kernel/linux-firmware/linux-firmware_%.bbappend
meta-raspberrypi/recipes-kernel/linux
meta-raspberrypi/recipes-kernel/linux/linux-raspberrypi-dev.bb
meta-raspberrypi/recipes-kernel/linux/linux-raspberrypi.inc
meta-raspberrypi/recipes-kernel/linux/linux-raspberrypi_4.14.bb
meta-raspberrypi/recipes-kernel/linux/linux-raspberrypi_4.9.bb
meta-raspberrypi/recipes-multimedia
meta-raspberrypi/recipes-multimedia/gstreamer
meta-raspberrypi/recipes-multimedia/gstreamer/gstreamer1.0-omx
meta-raspberrypi/recipes-multimedia/gstreamer/gstreamer1.0-omx/*.patch
meta-raspberrypi/recipes-multimedia/gstreamer/gstreamer1.0-omx_%.bbappend
meta-raspberrypi/recipes-multimedia/gstreamer/gstreamer1.0-plugins-bad_%.bbappend
meta-raspberrypi/recipes-multimedia/gstreamer/gstreamer1.0-omx-1.12
meta-raspberrypi/recipes-multimedia/gstreamer/gstreamer1.0-omx-1.12/*.patch
meta-raspberrypi/recipes-multimedia/omxplayer
meta-raspberrypi/recipes-multimedia/omxplayer/omxplayer
meta-raspberrypi/recipes-multimedia/omxplayer/omxplayer/*.patch
meta-raspberrypi/recipes-multimedia/omxplayer/omxplayer_git.bb
meta-raspberrypi/recipes-multimedia/x264
meta-raspberrypi/recipes-multimedia/x264/x264_git.bbappend
meta-raspberrypi/wic meta-raspberrypi/wic/sdimage-raspberrypi.wks

以下部分描述了提议的 BSP 格式的每个部分。

1.3.1 license文件

您可以在 BSP 层中找到这些文件：

meta-bsp_root_name/bsp_license_file

这些可选文件满足 BSP 的许可要求。此处的文件类型可能因许可要求而异。例如，在 Raspberry Pi BSP 中，所有许可要求都由 COPYING.MIT 文件处理。

许可文件可以是 MIT、BSD、GPLv* 等。这些文件推荐用于 BSP，但它们是可选的，完全取决于 BSP 开发人员。有关如何维护许可证合规性的信息，请参阅 Yocto 项目开发任务手册中的“在产品生命周期内维护开源许可证合规性”部分。

1.3.2 README文件

您可以在 BSP 层中找到此文件：

meta-bsp_root_name/README

此文件提供有关如何引导可选包含在 binary/ 目录中的实时映像的信息。README文件还提供了构建映像所需的信息。

README 文件至少必须包含依赖关系列表，例如 BSP 所依赖的任何其他层的名称以及 BSP 维护者的名称及其联系信息。

1.3.3 README.sources 文件

您可以在 BSP 层中找到此文件：

meta-bsp_root_name/README.sources

此文件提供有关在何处查找用于构建位于 meta-bsp_root_name/binary 中的映像（如果有）的 BSP 源文件的信息。binary文件中的images将是与 BSP 一起发布的images。 README.sources 文件中的信息还可以帮助您找到用于生成随 BSP 提供的images的metadata.

Note
如果 BSP 的二进制目录丢失或该目录没有images，则现有的README.sources文件没有意义，通常不存在。

1.3.4 Pre-build User Binaries

您可以在 BSP 层中找到此文件：

meta-bsp_root_name/binary/bootable_images

此可选区域包含有用的预构建内核和随 BSP 发布的适用于目标系统的用户空间文件系统映像。当 BSP 压缩包已创建并在 Yocto 项目网站上可用时，此目录通常包含图形（例如 Sato）和最小的实时图像。您可以使用这些内核和映像来运行系统并快速开始开发任务。

1.3.5 Layer配置文件

您可以在 BSP 层中找到此文件：

meta-bsp_root_name/conf/layer.conf

conf/layer.conf 文件将文件结构标识为层，标识层的内容，并包含有关构建系统应如何使用它的信息。通常，标准样板文件如下所示.在以下示例中，您将用 BSP 的实际名称替换“bsp”（即示例模板中的“bsp_root_name”）。

# We have a conf and classes directory, add to BBPATH
BBPATH .= ":${LAYERDIR}"

# We have a recipes directory containing .bb and .bbappend files, add to BBFILES
BBFILES += "${LAYERDIR}/recipes-*/*/*.bb \
            ${LAYERDIR}/recipes-*/*/*.bbappend"

BBFILE_COLLECTIONS += "bsp"
BBFILE_PATTERN_bsp = "^${LAYERDIR}/"
BBFILE_PRIORITY_bsp = "6"
LAYERDEPENDS_bsp = "intel"

为了说明字符串替换，以下是 Raspberry Pi conf/layer.conf 文件中的相应语句：

# We have a conf and classes directory, append to BBPATH
BBPATH .= ":${LAYERDIR}"

# We have a recipes directory containing .bb and .bbappend files, add to BBFILES
BBFILES += "${LAYERDIR}/recipes*/*/*.bb \
            ${LAYERDIR}/recipes*/*/*.bbappend"

BBFILE_COLLECTIONS += "raspberrypi"
BBFILE_PATTERN_raspberrypi := "^${LAYERDIR}/"
BBFILE_PRIORITY_raspberrypi = "9"

# Additional license directories.
LICENSE_PATH += "${LAYERDIR}/files/custom-licenses"
.
.
.

这个文件只是让 BitBake 知道配方和配置目录。该文件必须存在，以便 OpenEmbedded 构建系统可以识别 BSP。

1.3.6 hardware配置选项

您可以在 BSP 层中找到此文件：

meta-bsp_root_name/conf/machine/*.conf

machine文件将 BSP 中其他地方包含的所有信息绑定到构建系统可以理解的格式中。每个 BSP 层至少需要一个机器文件。如果BSP支持多台机器，可以存在多台机器配置文件。这些文件名对应于用户设置MACHINE变量的值。

这些文件定义了诸如要使用的内核包之类的东西(PREFERRED_PROVIDER of virtual/kernel),包含在不同类型镜像中的硬件驱动程序，所需的任何特殊软件组件、任何引导加载程序信息以及任何特殊镜像格式要求。

此配置文件还可以包括一个硬件“tuning(调整)”文件，该文件通常用于定义封装架构和指定优化标志，这些优化标志经过精心挑选，可在给定处理器上提供最佳性能。

tuning文件位于源目录的 meta/conf/machine/include 目录中。例如，许多 tune-* 文件（例如 tune-arm1136jf-s.inc、tune-1586-nlp.inc 等）位于 poky/meta/conf/machine/include 目录中。

要使用包含文件，您只需将它们包含在机器配置文件中。例如，Raspberry Pi BSP raspberrypi3.conf 包含以下语句：

include conf/machine/include/rpi-base.inc

1.3.7 各种各样的BSP具体的Recipe(配方)文件

您可以在 BSP 层中找到此文件：

meta-bsp_root_name/recipes-bsp/*

此可选目录包含BSP的各种配方文件。最值得注意的是formfactor文件。例如，在 Raspberry Pi BSP 中，有 formfactor_0.0.bbappend 文件，这是一个附加文件，用于扩充启动构建的配方。

HAVE_TOUCHSCREEN=0
HAVE_KEYBOARD=1

DISPLAY_CAN_ROTATE=0
DISPLAY_ORIENTATION=0
DISPLAY_DPI=133

Note
如果BSP没有formfactor条目，则根据主要formfactor配方 meta/recipes-bsp/formfactor/formfactor_0.0.bb 安装的formfactor配置文件建立默认值，该文件位于源目录中。

1.3.9 linux内核配置

您可以在 BSP 层中找到此文件：

meta-bsp_root_name/recipes-kernel/linux/linux*.bbappend
meta-bsp_root_name/recipes-kernel/linux/*.bb

附加文件 (.bbappend) 修改用于构建映像的main kernel配方。.bb文件将是developer-supplied kernel(开发人员)提供的内核配方。BSP 层次结构的这个区域可以包含这两种类型的文件，尽管在实践中，您可能会拥有其中一种。

对于您的 BSP，您通常希望使用在源目录 meta/recipes-kernel/linux 中找到的现有 Yocto Project 内核配方。

假设您正在使用 linux-yocto_4.4.bb 配方来构建内核。换句话说，您通过添加 PREFERRED_PROVIDER 和PREFERRED_VERSION语句在“bsp_root_name”.conf 文件中选择了内核，如下所示：

PREFERRED_PROVIDER_virtual/kernel ?= "linux-yocto"
PREFERRED_VERSION_linux-yocto ?= "4.4%"

Note
默认情况下假定首选提供程序时，PREFERRED_PROVIDER 语句不会出现在“bsp_root_name”.conf 文件中。

您将使用 linux-yocto_4.4.bbappend 文件将特定的 BSP 设置附加到内核，从而为您的特定 BSP 配置内核。

您可以在 Yocto Project Linux 内核开发手册的“创建附加文件”部分中找到有关附加文件应包含内容的更多信息。

另一种情况是您为 BSP 创建自己的内核配方。一个很好的例子是 Raspberry Pi BSP。如果您检查 recipes-kernel/linux 目录，您会看到以下内容：

linux-raspberrypi-dev.bb
linux-raspberrypi.inc
linux-raspberrypi_4.14.bb
linux-raspberrypi_4.9.bb

该目录包含三个内核配方和一个公共包含文件。

1.4 开发板级支持包

本节描述了创建 BSP 可以遵循的高级过程。虽然不是创建 BSP 所必需的，但包含 Yocto 项目支持的许多BSP的meta-intel存储库是示例的一部分。

创建新的layer的方法的例子，参考：Creating a new BSP Layer Using the bitbake-layers Script章节。

下面的插图和列表总结了 BSP 创建的一般工作流程。
在这里插入图片描述

  • 使用 Yocto 项目设置您的主机开发系统以支持开发
  • 在您的系统上建立meta-intel存储库
  • 使用 bitbake-layers 脚本创建您自己的 BSP 层: 层实际上只是一个位置或区域，您可以在其中放置 BSP 的配方和配置。事实上，BSP 本身就是一种特殊类型的层。创建符合 Yocto 项目的新 BSP 层的最简单方法是使用 bitbake-layers 脚本。说明层的另一个示例是应用程序。假设您正在创建一个具有库或其他依赖项的应用程序，以便它能够编译和运行。在这种情况下，该层将保存定义这些依赖关系的所有配方。
  • 对新的 BSP 层进行配置更改： 标准的 BSP 层结构将您需要编辑的文件组织在 conf 和 BSP 层内的几个 recipes-* 目录中。配置更改确定您的新层在本地系统上的位置，并确定您将使用的内核。当您运行 bitbake-layers 脚本时，您可以交互式地为 BSP 配置许多东西（例如键盘、触摸屏等）。
  • 对新的BSP层进行配方更改： 配方更改包括更改配方（*.bb 文件）、删除您不使用的配方以及添加支持您的硬件的新配方或附加文件（.bbappend）。
  • 为构建做准备： 对 BSP 层进行所有更改后，您还需要为 OpenEmbedded 构建系统做一些事情，以便它创建您的映像。您需要通过获取环境设置脚本（即 oe-init-build-env）来准备构建环境，并且需要确保正确配置了两个关键配置文件：conf/local.conf和 conf/bblayers.conf文件。您必须让 OpenEmbedded 构建系统知道您的新层。有关如何让构建系统了解您的新层的信息，请参阅 Yocto 项目开发任务手册中的“Enabling Your Layer”部分。
  • 构建image： OpenEmbedded 构建系统使用 BitBake 工具根据您要创建的image类型构建image。您可以在 BitBake 用户手册中找到有关 BitBake 的更多信息。 构建过程支持多种类型的image以满足不同的需求。有关支持的image的信息，请参阅 Yocto 项目参考手册中的“image”一章。

1.5 发布 BSP 的要求和建议

本节描述了被认为符合 Yocto 项目的已发布 BSP 的要求和建议。

1.5.1 发布的 BSP 要求

在查看 BSP 要求之前，您应该考虑以下几点：

  • 这里的要求假设 BSP 层是一个格式良好的“合法”层，可以添加到 Yocto 项目中。有关创建满足这些基本要求的层的指南，请参阅本手册中的“BSP layer”部分和 Yocto 项目开发任务手册中的“Understanding and Creating Layers”部分。
  • 无论您如何打包 BSP，本节中的要求都适用。您应该查阅特定发布过程的包装和分发指南。有关打包和分发要求的示例，请参阅“第三方 BSP 发布流程”wiki 页面。
  • 向开发人员提供的 BSP 要求完全独立于 BSP 的发布形式。例如，BSP 元数据可以包含在 Git 存储库中，并且可以具有与正式发布的 BSP 层中出现的完全不同的目录结构。
  • 除了对 Yocto 项目的一般合规性要求之外，BSP 层中不需要存在特定的包或包修改。例如，没有要求在给定的 BSP 中使用特定的内核或内核版本

以下是符合 Yocto 项目的已发布 BSP 的要求：

  • Layer名字: BSP 必须具有遵循 Yocto 项目标准的层名称。有关 BSP 层名称的信息，请参阅“BSP layer”部分。

  • 文件系统布局：如果可能，请在 BSP 层中使用与 poky 中的 recipes.txt 文件中列出的相同的目录名称。您应该将配方（.bb 文件）和配方修改（.bbappend 文件）按功能区域放置到 recipes-* 子目录中，如 recipes.txt 中所述。 如果您在 recipes.txt 中找不到适合特定食谱的类别，您可以创建自己的 recipes-* 子目录。在任何特定的 recipes-* 类别中，布局应与 OpenEmbedded-Core Git 存储库 (openembedded-core) 或源目录 (poky) 中的内容匹配。 换句话说，确保将相关文件放置在特定于配方功能的适当相关的 recipes-* 子目录中，或者放在包含一组密切相关的配方的子目录中。 配方本身应遵循“OpenEmbedded 样式指南”中的 Yocto 项目中使用的配方的一般准则。

  • License File： 您必须在 meta-bsp_root_name 目录中包含许可证文件。该许可证涵盖整个 BSP 元数据。您必须指定要使用的许可证，因为不存在默认许可证。请参阅元树莓派 BSP 层中树莓派 BSP 的 COPYING.MIT 文件作为示例。

  • README File： 您必须在 meta-bsp_root_name 目录中包含一个 README 文件。请参阅 meta-raspberrypi BSP 层中 Raspberry Pi BSP 的 README.md 文件作为示例。

    • README 文件至少应包含以下内容
      • 目标硬件的简要说明
      • BSP 的所有依赖项的列表。这些依赖项通常是构建 BSP 所需层的列表。但是，依赖关系还应包含有关 BSP 可能具有的任何其他依赖关系的信息。
      • 任何所需的特殊许可信息。例如，此信息包括有关满足 EULA 所需的特殊变量的信息，或有关构建或分发从 BSP 元数据构建的二进制文件所需的信息的说明。
      • BSP 层维护者的姓名和联系信息。这是应该向其发送补丁和问题的人。
      • 关于如何使用 BSP 层构建 BSP 的说明
      • 有关如何从 BSP 层引导 BSP 构建的说明。
      • 有关如何引导二进制目录中包含的二进制映像（如果存在）的说明。
      • 有关用户在构建或启动 BSP 二进制文件时应了解的任何已知错误或问题的信息。

  • README.sources文件： 如果您的 BSP 在二进制目录中包含二进制映像，则必须在 meta-bsp_root_name 目录中包含一个 README.sources 文件。该文件准确地指定了您可以在哪里找到用于生成二进制映像的源。

  • layer 配置文件： 您必须在 meta-bsp_root_name 目录中包含一个 conf/layer.conf 文件。该文件将 meta-bsp_root_name BSP 层标识为构建系统的层。

  • Machine配置文件: 您必须在 meta-bsp_root_name 目录中包含一个或多个 conf/machine/bsp_root_name.conf 文件。 这些配置文件定义了可以使用 BSP 层构建的机器目标。 多个机器配置文件定义了 BSP 支持的机器配置的变体。 如果 BSP 支持多种机器变体，则需要在 BSP README 文件中充分描述每个变体。 不要使用多个机器配置文件来描述不同的硬件。 如果您确实有非常不同的目标，您应该为每个目标创建单独的 BSP 层。

Note
开发人员完全有可能将工作存储库构建为不相关的 BSP 文件的集合体，并可能使用脚本或其他机制（例如 meta-yocto-bsp 层）生成针对从该目录发布的 BSP。 此类考虑超出了本文档的范围。

1.5.2 发布BSP建议

以下是针对符合 Yocto 项目的已发布 BSP 的建议：

  • 可引导的映像: 已发布的 BSP 可以包含一个或多个可引导映像。包括可启动映像允许用户使用自己的硬件轻松试用 BSP。在某些情况下，包含可引导映像可能不方便。如果是这样，您可能希望提供两个版本的 BSP：一个包含binary images，一个不包含。不包含可启动映像的版本避免了对映像不感兴趣的用户不必要的下载时间。
    如果您需要分发 BSP 并包含可引导映像或构建内核和文件系统以允许用户引导 BSP 以进行评估,您应该将images和artifacts放在位于 meta-bsp_root_name 目录中的 binary/ 子目录中。

Note
如果您确实将可引导映像作为 BSP 的一部分，并且该映像是由 GPL 或其他开源许可涵盖的软件构建的,您有责任了解并满足所有许可要求，其中可能包括源文件的分发。

  • 使用yocto linux内核: BSP 中的内核配方应该基于 Yocto Linux 内核。将您的配方基于这些内核可降低维护 BSP 的成本并提高其可扩展性。有关这些内核，请参阅源存储库中的 Yocto Linux 内核类别。

1.6 为BSP定制Recipe(配方)

如果您计划为特定 BSP 定制配方，您需要执行以下操作：

  • 为修改后的配方创建一个 *.bbappend 文件。有关使用附加文件的信息，请参阅 Yocto 项目开发任务手册中的“Appending Other Layers Metadata With Your Layer"部分。
  • 确保支持您的机器的 BSP 层中的目录结构使得 OpenEmbedded 构建系统可以找到它。有关详细信息，请参阅本节后面的示例。
  • 将附加文件放在名称与机器名称匹配的目录中，并且位于 BSP 层内的适当子目录中（即 recipes-bsp、recipes-graphics、recipes-core 等）。
  • 将 BSP 特定文件放在 BSP 层内的适当目录中。 层的扩展程度会影响您必须放置这些文件的位置。 例如，如果您的图层支持多种不同的机器类型，您需要确保图层的目录结构包含根据机器分隔文件的层次结构。 如果您的层不支持多台机器，则该层将没有额外的层次结构，并且文件显然无法驻留在特定于机器的目录中。

以下是一个具体示例，可帮助您更好地理解该过程。此示例通过将名为 interfaces 的 BSP 特定配置文件添加到机器“xyz”的 init-ifupdown_1.0.bb 配方来自定义配方，其中 BSP 层还支持其他几台机器：

  1. 编辑 init-ifupdown_1.0.bbappend 文件，使其包含以下内容：
FILESEXTRAPATHS:prepend := "${THISDIR}/files:"

他的附加文件需要位于 meta-xyz/recipes-core/init-ifupdown 目录中。
2. 在此处创建新的接口配置文件并将其放置在 BSP layer中：

meta-xyz/recipes-core/init-ifupdown/files/xyz-machine-one/interfaces

Note
如果 meta-xyz 层不支持多台机器，您可以将接口配置文件放在此处的层中
meta-xyz/recipes-core/init-ifupdown/files/interfaces

附加文件中的 FILESEXTRAPATHS 变量扩展了构建系统在构建期间用于查找文件的搜索路径。因此，对于此示例，您需要将 files 目录与附加文件放在同一位置。

1.7 BSP 许可注意事项

在某些情况下，BSP 包含一个或多个组件的单独许可的知识产权 (IP)。对于这些情况，您需要接受需要某种明确的最终用户许可协议 (EULA) 的商业或其他类型许可的条款。一旦您接受许可，OpenEmbedded 构建系统就可以构建相应的组件并将其包含在最终的 BSP 映像中。如果 BSP 可作为预构建镜像使用，您可以在同意许可或 EULA 后下载该镜像。

您会发现某些对系统正常运行至关重要的单独许可组件可能没有不受限制（或免费）的替代品。如果没有这些基本组件，系统将无法正常工作。再说一次，您可能会发现其他简单“值得拥有”或纯粹可选的许可组件确实有一个您可以使用的不受限制的免费替换组件，而不是同意单独许可的组件。即使对于系统必不可少的组件，您也可能会发现一个不受阻碍的组件，它并不相同，但将作为 BSP 配方中许可版本的功能较弱的版本。

对于您可以替换免费组件并仍保持系统功能的情况，Yocto 项目网站上“软件”选项卡中的“下载”选项可提供完全没有任何 IP 限制的去功能 BSP。 对于这些情况，您可以直接使用替代，而无需任何进一步的许可要求。 如果存在，这些完全去特征化的 BSP 的命名与其各自的受阻 BSP 的名称相比会适当地不同。 如果可用，这些替换是您最简单和最喜欢的选择。 显然，使用这些替换假定生成的功能满足系统要求。

Note
但是，如果non-encumbered版本不可用或它提供不合适的功能或质量，您可以使用encumbered版本。

OpenEmbedded 构建系统中有两种不同的方法可以满足受担保BSP的许可要求。以下列表按优先顺序描述了它们:

  1. 使用 LICENSE_FLAGS 变量定义具有商业或其他类型的特殊许可包的配方: 对于每个配方，您可以在名为 LICENSE_FLAGS_ACCEPTED 的 local.conf 变量中指定匹配的许可证字符串。指定匹配的许可证字符串表示您同意该许可证。因此，构建系统可以构建相应的配方并将组件包含在映像中。如果您像往常一样构建，而不在 LICENSE_FLAGS_ACCEPTED 变量中指定任何配方，则构建将停止并为您提供您尝试包含在需要 LICENSE_FLAGS_ACCEPTED 变量中条目的映像中的配方列表。 在其中输入适当的许可证标志后，重新启动构建以从中断处继续。 在构建过程中，由于您已满足要求，因此不会再次出现提示。一旦适当的许可标志出现在 LICENSE_FLAGS_ACCEPTED 变量中的白名单上，您就可以在不改变正常构建过程的情况下构建受阻镜像。

  2. 获取 BSP 的预构建版本
    您可以通过在 Yocto Project 网站上的“软件”选项卡中选择“下载”项来获得这种类型的 BSP。 作为下载过程的一部分，您可以在同意每个单独担保包的许可要求后下载包含专有组件的 BSP tarball。 通过这种方式获取 BSP，您可以在同意网站提供的点击许可协议后立即访问encumbered image。 如果您想使用 BSP tarball 中包含的配方自己构建映像，您仍然需要创建适当的 LICENSE_FLAGS_ACCEPTED 以匹配 BSP 中的受阻配方。

1.8 使用 bitbake-layers 脚本创建新的 BSP 层

bitbake-layers create-layer脚本自动创建BSP层。使layer成为“BSP layer”的原因是至少存在一个机器配置文件。此外，BSP层通常有一个内核配方或一个利用现有内核配方的附加文件。

使用以下步骤创建BSP层：

  • Create a General Layer
  • Create a Layer Configuration File： 每个层都需要一个层配置文件。 此配置文件为层的配方、层的优先级等建立位置。 您可以在 Yocto 项目源代码库中找到 layer.conf 文件的示例。 要在配置文件中获取您需要的示例，请找到一个层（例如“meta-ti”）并检查 local.conf 文件。
  • Create a Machine Configuration File： 创建一个 conf/machine/bsp_root_name.conf 文件。 有关示例 bsp_root_name.conf 文件，请参见 meta-yocto-bsp/conf/machine。 还有其他示例，例如来自其他供应商的 meta-ti 和 meta-freescale，它们具有更具体的机器和调整示例。
  • Create a Kernel Recipe: 通过使用内核附加文件或新的自定义内核配方文件（例如 yocto-linux_4.12.bb）在 recipes-kernel/linux 中创建内核配方。 上一步中提到的 BSP 层也包含不同的内核示例。 有关如何创建自定义内核的信息，请参阅 Yocto Project Linux 内核开发手册中的“Modifying an Existing Recipe“ 部分。

本节的其余部分提供了对 Beaglebone 的 Yocto 项目参考 BSP 的描述，它位于 meta-yocto-bsp 层中。

1.8.1 BSP layer配置示例

layer的 conf 目录包含 layer.conf 配置文件。在本例中，conf/layer.conf 如下:

# We have a conf and classes directory, add to BBPATH
BBPATH .= ":${LAYERDIR}"

# We have a recipes directory containing .bb and .bbappend files, add to BBFILES
BBFILES += "${LAYERDIR}/recipes-*/*/*.bb \
            ${LAYERDIR}/recipes-*/*/*.bbappend"

BBFILE_COLLECTIONS += "yoctobsp"
BBFILE_PATTERN_yoctobsp = "^${LAYERDIR}/"
BBFILE_PRIORITY_yoctobsp = "5"
LAYERVERSION_yoctobsp = "4"
LAYERSERIES_COMPAT_yoctobsp = "kirkstone"

1.8.2 BSP machine配置示例

正如本节前面提到的，与通用layer 或内核 layer相比，machine配置文件的存在使layer成为BSP layer。

该层的 bsp_layer/conf/machine/ 目录下有一个或多个machine配置文件：

bsp_layer/conf/machine/machine1\.conf
bsp_layer/conf/machine/machine2\.conf
bsp_layer/conf/machine/machine3\.conf
... more ...

例如，BeagleBone 和 BeagleBone Black开发板的机器配置文件位于 poky/meta-yocto-bsp/conf/machine 层，名为 beaglebone-yocto.conf：

#@TYPE: Machine
#@NAME: Beaglebone-yocto machine
#@DESCRIPTION: Reference machine configuration for http://beagleboard.org/bone and http://beagleboard.org/black boards

PREFERRED_PROVIDER_virtual/xserver ?= "xserver-xorg"
XSERVER ?= "xserver-xorg \
            xf86-video-modesetting \
           "

MACHINE_EXTRA_RRECOMMENDS = "kernel-modules kernel-devicetree"

EXTRA_IMAGEDEPENDS += "u-boot"

DEFAULTTUNE ?= "cortexa8hf-neon"
include conf/machine/include/arm/armv7a/tune-cortexa8.inc

IMAGE_FSTYPES += "tar.bz2 jffs2 wic wic.bmap"
EXTRA_IMAGECMD:jffs2 = "-lnp "
WKS_FILE ?= "beaglebone-yocto.wks"
IMAGE_INSTALL:append = " kernel-devicetree kernel-image-zimage"
do_image_wic[depends] += "mtools-native:do_populate_sysroot dosfstools-native:do_populate_sysroot"

SERIAL_CONSOLES ?= "115200;ttyS0 115200;ttyO0"
SERIAL_CONSOLES_CHECK = "${SERIAL_CONSOLES}"

PREFERRED_PROVIDER_virtual/kernel ?= "linux-yocto"
PREFERRED_VERSION_linux-yocto ?= "5.0%"

KERNEL_IMAGETYPE = "zImage"
KERNEL_DEVICETREE = "am335x-bone.dtb am335x-boneblack.dtb am335x-bonegreen.dtb"
KERNEL_EXTRA_ARGS += "LOADADDR=${UBOOT_ENTRYPOINT}"

SPL_BINARY = "MLO"
UBOOT_SUFFIX = "img"
UBOOT_MACHINE = "am335x_evm_defconfig"
UBOOT_ENTRYPOINT = "0x80008000"
UBOOT_LOADADDRESS = "0x80008000"

MACHINE_FEATURES = "usbgadget usbhost vfat alsa"

IMAGE_BOOT_FILES ?= "u-boot.${UBOOT_SUFFIX} MLO zImage am335x-bone.dtb am335x-boneblack.dtb am335x-bonegreen.dtb"

用于配置机器的变量定义了机器特定的属性；例如，与机器相关的软件包、机器调优、要构建的内核类型和 U-Boot 配置。

以下列表对 BeagleBone 开发板的示例参考机器配置文件中的语句提供了一些解释。 意识到可以将更多内容定义为机器配置文件的一部分。 一般来说，您可以通过在 Yocto 项目参考手册中的“Variables Glossary”中定位变量来了解本示例中没有的相关变量。

  • PREFERRED_PROVIDER_virtual/xserver: 当找到多个提供者时提供“virtual/xserver”的配方。在这种情况下，提供“virtual/xserver”的配方是“xserver-xorg”，在 poky/meta/recipes-graphics/xorg-xserver 中可用。
  • XSERVER: 为机器提供 x-server和驱动程序而应安装的软件包。在此示例中，安装了“xserver-xorg”和“xf86-video-modesetting”
  • MACHINE_EXTRA_RRECOMMENDS: 与机器相关的软件包列表，对于引导映像不是必需的。因此，如果包不存在，构建不会失败。但是，功能齐全的映像需要这些软件包。TIP: 有许多 MACHINE* 变量可帮助您配置特定的硬件。
  • EXTRA_IMAGEDEPENDS: 要构建的配方不提供用于安装到根文件系统中的软件包，但构建映像取决于配方。有时需要配方来构建最终映像，但在根文件系统中不需要。
  • DEFAULTTUNE: 机器使用调优来优化机器、CPU 和应用程序性能。这些功能统称为“tuning feature(调优功能)”，设置在 OpenEmbedded-Core (OE-Core) 层中（例如 poky/meta/conf/machine/include）。在此示例中，默认调整文件是 cortexa8hf-neon。

Note
引入 conf/machine/include/arm/tune-cortexa8.inc 文件的 include 语句提供了许多调整可能性。

  • IMAGE_FSTYPES: 在创建根文件系统时，OpenEmbedded 构建系统在构建期间使用的格式。在此示例中，支持四种类型的镜像。
  • EXTRA_IMAGECMD: 指定镜像创建命令的附加选项。在此示例中，创建 JFFS2 映像时使用了“-lnp”选项。
  • WKS_FILE： OpenEmbedded 构建系统用于创建分区映像 (image.wic) 的 Wic kickstart 文件的位置
  • IMAGE_INSTALL: 指定要通过映像类安装到映像中的包。配方使用IMAGE_INSTALL变量。
  • do_image_wic[depends]: 在构建期间构建的任务。在此示例中，该任务依赖于特定工具，以便在构建 Wic 映像时创建 sysroot。
  • SERIAL_CONSOLES: 定义一个串行控制台 (TTY) 以启用使用 getty。在这种情况下，波特率为“115200”，设备名称为“ttyO0”。
  • PREFERRED_PROVIDER_virtual/kernel: 指定找到多个提供程序时提供“virtrual/kernel”的配方。在这种情况下，提供“virtual/kernel”的配方是“linux-yocto”，它存在于该层的 recipes-kernel/linux 目录中
  • PREFERRED_VERSION_linux-yocto: 定义用于构建内核的配方版本，在本例中为“5.0”
  • KERNEL_IMAGETYPE： 为设备构建的内核类型。在这种情况下，OpenEmbedded 构建系统会创建一个“zImage”映像类型。
  • KERNEL_DEVICETREE： 生成的 Linux 内核设备树（即 *.dtb）文件的名称，包括各种 BeagleBone 设备的所有设备树。
  • KERNEL_EXTRA_ARGS： OpenEmbedded 构建系统在编译内核时传递的其他 make 命令行参数。在此示例中， LOADADDR=${UBOOT_ENTRYPOINT} 作为命令行参数传递。
  • SPL_BINARY： 定义辅助程序加载器 (SPL) 二进制类型。SPL 二进制设置为“MLO”，代表多媒体卡加载器。BeagleBone 开发板需要 SPL 才能启动，并且 SPL 文件类型必须是 MLO。因此，机器配置需要将 SPL_BINARY 定义为 MLO。

Note
有关如何使用 SPL 变量的更多信息，请参见u-boot.inc包含文件。

  • UBOOT_*: 定义构建 U-Boot 映像所需的各种 U-Boot 配置。在此示例中，需要 U-Boot 映像来引导 BeagleBone 设备。有关详细信息，请参阅以下变量:
    • UBOOT_SUFFIX: 指向生成的 U-Boot 扩展。
    • UBOOT_MACHINE: 指定构建 U-Boot 映像时在 make 命令行上传递的值。
    • UBOOT_ENTRYPOINT: 指定 U-Boot 映像的入口点。
    • UBOOT_LOADADDRESS 指定 U-Boot 映像的加载地。
  • MACHINE_FEATURES: 指定 BeagleBone 设备能够支持的硬件功能列表，在这种情况下，设备支持“usbgadget usbhost vfat alsa”。
  • IMAGE_BOOT_FILES: 使用带有 bootimg-partition 或 bootimg-efi 源插件的 Wic 工具准备映像时安装到设备引导分区中的文件。

1.8.3 BSP内核Recipe示例

用于为 BeagleBone 设备构建内核映像的内核配方已在机器配置中建立：

PREFERRED_PROVIDER_virtual/kernel ?= "linux-yocto"
PREFERRED_VERSION_linux-yocto ?= "5.0%"

该层中的 meta-yocto-bsp/recipes-kernel/linux 目录包含用于构建内核的元数据。在这种情况下，内核附加文件（即 linux-yocto_5.0.bbappend）用于覆盖位于 https://git.yoctoproject.org/cgit/cgit.cgi/poky/tree/meta/recipes-kernel/linuxd的内核配方文件。
以下是附加文件的内容：

KBRANCH:genericx86 = "v5.0/standard/base"
KBRANCH:genericx86-64 = "v5.0/standard/base"
KBRANCH:edgerouter = "v5.0/standard/edgerouter"
KBRANCH:beaglebone-yocto = "v5.0/standard/beaglebone"

KMACHINE:genericx86 ?= "common-pc"
KMACHINE:genericx86-64 ?= "common-pc-64"
KMACHINE:beaglebone-yocto ?= "beaglebone"

SRCREV_machine:genericx86 ?= "3df4aae6074e94e794e27fe7f17451d9353cdf3d"
SRCREV_machine:genericx86-64 ?= "3df4aae6074e94e794e27fe7f17451d9353cdf3d"
SRCREV_machine:edgerouter ?= "3df4aae6074e94e794e27fe7f17451d9353cdf3d"
SRCREV_machine:beaglebone-yocto ?= "3df4aae6074e94e794e27fe7f17451d9353cdf3d"

COMPATIBLE_MACHINE:genericx86 = "genericx86"
COMPATIBLE_MACHINE:genericx86-64 = "genericx86-64"
COMPATIBLE_MACHINE:edgerouter = "edgerouter"
COMPATIBLE_MACHINE:beaglebone-yocto = "beaglebone-yocto"

LINUX_VERSION:genericx86 = "5.0.3"
LINUX_VERSION:genericx86-64 = "5.0.3"
LINUX_VERSION:edgerouter = "5.0.3"
LINUX_VERSION:beaglebone-yocto = "5.0.3"

这个特殊的附加文件适用于所有属于 meta-yocto-bsp 层的机器。相关语句附加了“beaglebone-yocto”字符串。OpenEmbedded 构建系统使用这些语句来覆盖内核配方中的类似语句：

  • KBRANCH: 标识在构建期间经过验证、修补和配置的内核分支。
  • KMACHINE: 识别内核已知的机器名称，有时与 OpenEmbedded 构建系统已知的名称不同
  • SRCREV: 标识用于构建映像的源代码的修订版本
  • COMPATIBLE_MACHINE: 解析为与配方兼容的一台或多台目标机器的正则表达式。
  • LINUX_VERSION: OpenEmbedded 构建系统用于构建内核映像的 kernel.org 的 Linux 版本
byd yes
关注
  • 2
    点赞
  • 踩
  • 13
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 0
    评论
专栏目录
【4. BSP开发指南 - [4.2. 硬件点亮指引]】
Sugar_wolf的博客
06-13 275
【4. BSP开发指南 - [4.2. 硬件点亮指引]】
BSP开发 详细教程
05-10
课件来的 BSP开发 详细教程 有用的话自己下来看看吧
Yocto理论基础之layer
最新发布
TNT的博客
04-03 361
yocto 之layer
yocto怎么开发
weixin_35750483的博客
01-02 137
Yocto是一个开源项目，它提供了一个框架，帮助用户创建自己的嵌入式Linux发行版。在开发Yocto项目时，通常需要使用如下步骤： 安装必要的软件工具，包括Git、Python和OpenEmbedded-Core(OE-Core)工具链。 下载Yocto项目的源代码和元数据。元数据是描述嵌入式Linux发行版的文件，包括软件包、配置文件和系统映像文件。 创建一个新的OE-Core环境，并将...
Yocto Project开发（七）：板级支持包（BSP）
简单IoT
06-09 5567
板级支持包（BSP）是一组信息，用于定义如何支持特定硬件设备，设备集或硬件平台。BSP包括有关设备上存在的硬件功能和内核配置信息以及所需的任何其他硬件驱动程序的信息。除了通用Linux软件堆栈之外，BSP还列出了基本和可选平台功能所需的任何其他软件组件。 BSP层 BSP由基本目录中的文件结构组成。总的来说，你可以将基本目录、文件结构和内容看作一个BSP层。虽然不是严格的要求，但Yocto项目中的...
meta-raspberrypi：Raspberry Pi板的Yocto BSP层
02-05
覆盆子 Yocto BSP层为树莓裨板- 。 构建服务器赞助者 。 快速链接 Git存储库Web前端： : 邮件列表（yocto邮件列表）： 问题管理（Github问题）： : 文档： : 描述 这是RaspberryPi设备的通用硬件特定的BSP覆盖。 有关更多信息，请访问： : （官方网站） meta-raspberrypi的核心BSP部分应与不同的OpenEmbedded / Yocto发行版和层堆栈一起使用，例如： 无发行版（仅适用于OE-Core）。 Yoe Disto（视频和相机产品）。 Yocto / Poky（测试的主要重点）。 依存关系 该层
Yocto Project Board Support Package（BSP） Developer‘s Guide（翻译）
Bryan要加油
04-15 382
一个板级支持包（Board Support Package，BSP）是一个信息的集合，它定义了如何支持一个特定的硬件设备、设备集合或硬件平台。 BSP含有设备表现的硬件特征信息、内核配置信息以及额外需要的硬件驱动。BSP还会列出通用Linux软件栈之外的对于必需和可选的平台特征所需的额外的软件组件。 本手册提供关于BSP层的信息，为组件定义一个结构使得BSP遵循通用的、可理解的布局，讨论如何为一个...
fsl-arm-yocto-bsp-imx-4.1-krogoth.zip
08-18
fsl-arm-yocto-bsp-imx-4.1-krogoth 飞思卡尔官网案例，方便初学者学习
yocto工程开发手册（中文）
06-23
使用 yocto-layer 脚本创建常规层是 Yocto 项目的图层管理之一。 5.2. 自定义图像 自定义图像是 Yocto 项目的常见任务之一。 5.2.1. 使用自定义图像 local.conf 使用自定义图像 local.conf 是 Yocto 项目的...
yocto-queue:微小的队列数据结构
04-06
$ npm install yocto-queue 用法 const Queue = require ( 'yocto-queue' ) ; const queue = new Queue ( ) ; queue . enqueue ( ':unicorn:' ) ; queue . enqueue ( ':rainbow:' ) ; console . log ( queue . size ...
imx-yocto-L4.14.98_2.0.0_ga.zip
08-29
imx-yocto-L4.14.98_2.0.0_ga.zip
the-yocto-project-user-manual-pdf
06-06
1. 嵌入式系统开发：Yocto Project可以用于开发各种嵌入式系统，例如工业控制系统、消费电子产品、机器人等。 2. 嵌入式Linux系统构建：Yocto Project提供了一个灵活的框架，允许开发者快速构建和自定义嵌入式Linux...
[yocto]bsp层中manchine下的conf文件解析
buffoonnnn的博客
11-16 150
]bsp层中manchine下的conf文件解析。
yocto 知：板级支持包 (BSP) 开发人员指南
canpool
12-04 386
文章目录 原手册：https://www.yoctoproject.org/docs/2.4/mega-manual/mega-manual.html#dev-manual-start
编译freescale imx6 yocto bsp
自由软件的天堂
05-14 308
repo sync & bitbake export REPO_URL=https://mirrors.ustc.edu.cn/aosp/git-repo mkdir fsl-release-bsp cd fsl-release-bsp repo init -u git://git.freescale.com/imx/fsl-arm-yocto-bsp.git -b imx-3.10.17-1.0.0_ga repo sync SDKMACHINE=`uname -m`;MACHINE=imx6
bsp开发包含哪些内容
m0_71402089的博客
04-27 2121
3. 文档和示例代码：BSP通常会提供详细的文档和示例代码，帮助开发人员更好地理解硬件平台和BSP的工作方式，并提供一些开发指南和最佳实践。1. 设备驱动程序：BSP包含特定硬件平台的设备驱动程序，这些驱动程序是为了使操作系统与硬件之间进行通信，实现对硬件的控制和访问。6. 其他特定于硬件平台的功能：BSP还可能包含其他特定于硬件平台的功能代码，例如对特定硬件设备的支持、电源管理和调试功能等。总之，BSP提供了一个操作系统和硬件之间的桥梁，帮助软件开发人员实现对硬件的控制和访问。
BSP开发
The_king_of_Asia的博客
05-20 6005
将android移植到特定硬件平台上，其核心是bsp的搭建工作，bsp是板级支持包，并不是特定某个文件，而是从功能上理解的一种硬件适配软件包，它的核心就是： linux内核硬件相关部分（主要是linux device drivers）; android用户空间的硬件抽象层。（HAL，hardware abstract layer）. linux驱动程序工作在内核空间，android的HAL工作在用户空间，有了这两个部分的结合，就可以让庞大的android系统运行在特定的硬件平台上。 在具有了特定的硬件平台
BSP和Driver的区别
tugouxp的专栏
11-02 7616
BSP（ Board Support Package)是板级支持包，是介于主板硬件和操作系统之间的一层，应该说是属于操作系统的一部分，主要目的是为了支持操作系统，使之能够更好的运行于硬件主板。 1）BSP是你的板子相关的代码，比如GPIO的配置，I2C连接的设备。同一款CPU，不同的板子也会因为引脚的接法不同，设备上从属设备不一样导致BSP不一样； 2）Driver，也就是我们常说的驱动，它和你的子设备是密切相关的，相同设备在相同软件平台下驱动基本是可以通用的，和板子的关系不是很大的。 在OS上的dr
bsp概述
xiaoheshang_123的博客
03-16 592
总之，BSP的开发是一项复杂而重要的工作，它涉及到硬件和软件的多个方面，需要开发者具备丰富的经验和技能。通过深入了解硬件平台的特性和需求，以及合理使用开发工具和资源，可以有效地完成BSP的开发工作，为操作系统的稳定运行和上层应用程序的开发提供坚实的基础。此外，BSP的开发还需要参考硬件平台的文档和规范，以确保开发的正确性和可靠性。引导程序：BSP包含用于启动硬件平台的引导程序，这个程序通常存储在开发板的闪存或EEPROM中，负责初始化硬件环境，为后续的系统启动和软件加载提供基础。二、BSP的开发流程。
yocto meta-ubuntu
06-10
Yocto Meta-Ubuntu是一个基于Yocto Project的开源项目，旨在为嵌入式设备提供一个轻量级的Ubuntu发行版。它使用了Yocto Project的构建工具和提供的软件包，以及Ubuntu Core技术，来构建一个最小化的Ubuntu镜像，使得它可以在嵌入式设备上运行。Yocto Meta-Ubuntu还提供了一组工具和模板，使得开发者可以快速创建、测试和部署应用程序。同时，它还支持Snapcraft，以便于开发者可以使用Snapcraft打包和分发应用程序。总的来说，Yocto Meta-Ubuntu是一个非常灵活和可定制的Ubuntu发行版，适用于嵌入式设备和物联网应用。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

byd yes

你的鼓励是我最大的动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
