QT串口助手

串口助手

使用qt制作的串口助手工具，参考教程b站视频

基本配置

• ui设计
• 控件命名规范
• 完成波特率，串口，奇偶校验等操作
• 代码实现逻辑与规范

ui 设计

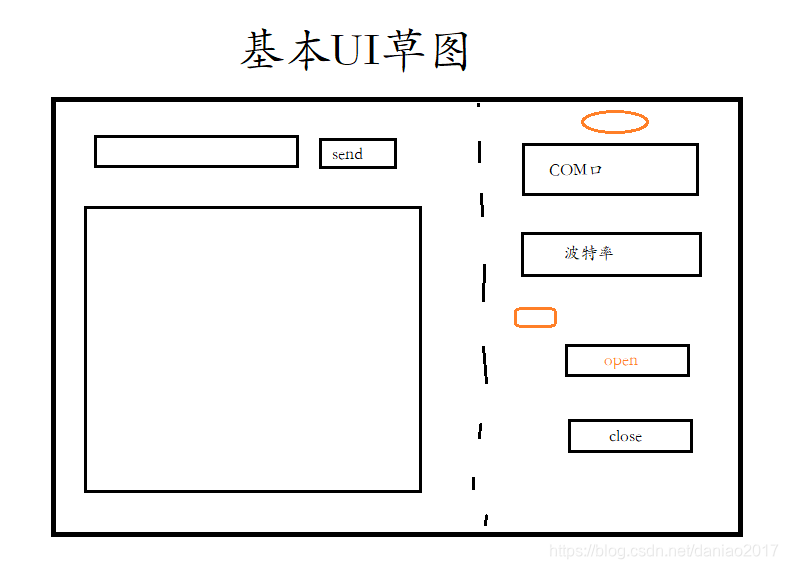

ui基本草图如下:

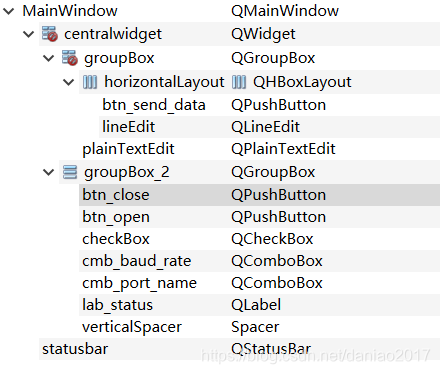

主要控件是pushbutton,combox,label等等，具体结构与命名规则见下：

真实ui如下：

代码逻辑

pro配置文件

在pro文件里面添加

QT  += core gui serialport(新加)
RC_ICONS = favicon.ico //图标设置

头文件h

• 添加相关库的头文件
• 自定义槽函数

#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>
/*-----------user-----------*/
//port
#include<QSerialPort>
//debug
#include<QDebug>
//port_info
#include<QSerialPortInfo>
//text_edit
#include<QPlainTextEdit>
//qstring
#include<QString>
//code
#include<QTextCodec>
/*-------------------------*/
QT_BEGIN_NAMESPACE
namespace Ui { class MainWindow; }
QT_END_NAMESPACE

class MainWindow : public QMainWindow
{
   Q_OBJECT

public:
   MainWindow(QWidget *parent = nullptr);
   ~MainWindow();
public slots:
   //button
   void btn_open_port(bool);
   void btn_send_data(bool);
   void btn_close_port(bool);
   void btn_receive_modl_clicked();
   void btn_send_modl_clicked();
   void  btn_send_clear();
   void  btn_receive_clear();

   //receive_data
   void receive_data();
   //查找可用串口
   void find_port();

private:
   Ui::MainWindow *ui;
   /*----------funtion-----------*/
   void system_init();
   void ui_init();
   /*----------variable----------*/
   QSerialPort global_port ;
   bool textstate_receive = true;
   bool textstate_send= true;
};
#endif // MAINWINDOW_H

执行文件cpp

注意代码规范！！！在该部分完成了槽函数的实现与调用！
代码量不多，但是封装的很好，可以多看看！！！

#include "mainwindow.h"
#include "ui_mainwindow.h"

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow)
{
    ui->setupUi(this);
    //user
    system_init();
}

MainWindow::~MainWindow()
{
    delete ui;
}

/*-------------------------------------
 *        funtions
 * -----------------------------------*/

void MainWindow::system_init(){
    //port config
    global_port.setParity(QSerialPort::NoParity);
    global_port.setDataBits(QSerialPort::Data8);
    global_port.setStopBits(QSerialPort::OneStop);

    //connect
    connect(ui->btn_open,&QPushButton::clicked,this,&MainWindow::btn_open_port);
    connect(ui->btn_send_data,&QPushButton::clicked,this,&MainWindow::btn_send_data);
    connect(&global_port,&QSerialPort::readyRead,this,&MainWindow::receive_data);
    connect(ui->btn_close,&QPushButton::clicked,this,&MainWindow::btn_close_port);
    connect(ui->btn_send_text,&QPushButton::clicked,this,&MainWindow::btn_send_modl_clicked);
    connect(ui->btn_receive_text,&QPushButton::clicked,this,&MainWindow::btn_receive_modl_clicked);
    connect(ui->btn_send_clear,&QPushButton::clicked,this,&MainWindow::btn_send_clear);
    connect(ui->btn_receive_clear,&QPushButton::clicked,this,&MainWindow::btn_receive_clear);

    //fix
     this->setFixedSize( this->width (),this->height ());



    //ui_init
    ui_init();










}

/*------------------------------------
 *           slot
 * ---------------------------------*/

void MainWindow::btn_open_port(bool){

    //qDebug()<< ui->cmb_port_name->currentIndex();
    /*--------------------open---------------------*/
    global_port.open(QIODevice::ReadWrite);
    /*----------------------port---------------*/
    //find_port
    find_port();

    /*----------------baud_rate--------------------*/
    switch (ui->cmb_baud_rate->currentIndex()) {
    case 0 :
        global_port.setBaudRate(QSerialPort::Baud115200);
        break;
    case 1 :
        global_port.setBaudRate(QSerialPort::Baud57600);
        break;
    case 2 :
        global_port.setBaudRate(QSerialPort::Baud38400);
        break;
    case 3 :
        global_port.setBaudRate(QSerialPort::Baud19200);
        break;
    case 4 :
        global_port.setBaudRate(QSerialPort::Baud9600);
        break;
    case 5 :
        global_port.setBaudRate(QSerialPort::Baud4800);
        break;
    case 6 :
        global_port.setBaudRate(QSerialPort::Baud2400);
        break;
    case 7 :
        global_port.setBaudRate(QSerialPort::Baud1200);
        break;
    default:
        global_port.setBaudRate(QSerialPort::Baud9600);
        break;
   }



    /*------------------ui ----------------------*/
    // 设置控件可否使用
    ui->btn_send_data->setEnabled(true);
    ui->btn_close->setEnabled(true);
    ui->btn_open->setEnabled(false);


}
/*---------------sending data -------------------*/
void MainWindow::btn_send_data(bool){

    if(textstate_send == true)  //文版模式
    {   QByteArray str = ui->send_text_window->toPlainText().toLatin1();
        str.append("\r\n");
        qDebug()<<str;
        global_port.write(str);
    }

    if(textstate_send == false)     //16进制
    {
        QString str = ui->send_text_window->toPlainText();
        int num = str.toInt();
        str = str.setNum(num,16);
        ui->send_text_window->clear();
        ui->send_text_window->insertPlainText(str);
        global_port.write(ui->send_text_window->toPlainText().toLatin1());
    }

}

/*------------------receive data -----------------*/
void MainWindow::receive_data(){
   QByteArray buf;
   buf = global_port.readAll();
    if(!buf.isEmpty())          //将数据显示到文本串口
    {
        //qDebug()<<buf;
        if(textstate_receive == true)   //文本模式
        {   //gbk编码
            QTextCodec *tc = QTextCodec::codecForName("GBK");
            QString str = tc->toUnicode(buf);
            //qDebug()<<str;
            ui->receive_text_window->insertPlainText(str);
          //  buf.clear();
        }
        if(textstate_receive == false)   //hex模式
        {
            QString str = ui->receive_text_window->toPlainText();
            // byteArray 转 16进制
            QByteArray temp = buf.toHex();
            str+=tr(temp);
            str += "  ";
            ui->receive_text_window->insertPlainText(str);
             qDebug()<<"hex模式";
        }
    }
    buf.clear();    //清空缓存区

}

/*-----------------------close port----------------------*/
void MainWindow::btn_close_port(bool){

    global_port.clear();        //清空缓存区
    global_port.close();      //关闭串口

    //ui
    ui->btn_send_data->setEnabled(false);
    ui->btn_open->setEnabled(true);
    ui->btn_close->setEnabled(false);

}

/*----------------------find port -----------------------*/
void MainWindow::find_port()
{
    //查找可用的串口
    foreach(const QSerialPortInfo &info, QSerialPortInfo::availablePorts())
    {
      //  QSerialPort serial;
        global_port.setPort(info);   //设置串口
        if(global_port.open(QIODevice::ReadWrite))
        {
            qDebug()<<"test";
        }
        ui->cmb_port_name->addItem(global_port.portName());        //显示串口name
        qDebug()<<"open_port";
    }
}

/*------------------ui init ----------------------*/
void MainWindow::ui_init(){
    ui->btn_send_data ->setEnabled(false);
    ui->btn_close ->setEnabled(false);
    this->setWindowTitle("个人串口助手");
    //编码显示中文
    char s[]="utf-8";
    QTextCodec::setCodecForLocale(QTextCodec::codecForName(s));
}
/*----------------接收框文本模式转换-------------*/
void MainWindow::btn_receive_modl_clicked()
{
    if(ui->btn_receive_text->text() == "文本模式")
    {
        textstate_receive = false;
        ui->btn_receive_text->setText("hex模式");
    }
    else
    {
        ui->btn_receive_text->setText("文本模式");
        textstate_receive = true;

    }
}

/*------------------发送框文本转换------------------*/
void MainWindow::btn_send_modl_clicked()
{
    if(ui->btn_send_text->text() == "文本模式")
    {
        textstate_send = false;
        ui->btn_send_text->setText("hex模式");
    }
    else
    {
        ui->btn_send_text->setText("文本模式");
        textstate_send = true;
    }
}

/*---------------------clear---------------------------*/
void MainWindow::btn_send_clear(){
    ui->send_text_window->clear();
}

void MainWindow::btn_receive_clear(){
   ui->receive_text_window->clear();

}

小结

该程序的ui还需优化，串口助手的功能还需拓展，应与真实单片机完成交互！！！
