在数字电路软件digital中如何实现带寄存器的加法器

最新推荐文章于 2025-05-03 12:32:50 发布
最新推荐文章于 2025-05-03 12:32:50 发布
阅读量297 收藏 1
点赞数 11
分类专栏： 数字电路 文章标签： digital 数字电路 单片机 寄存器
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/dashuchengtian/article/details/144839336
版权

文件可以到下方进行下载：

https://download.csdn.net/download/dashuchengtian/90206621

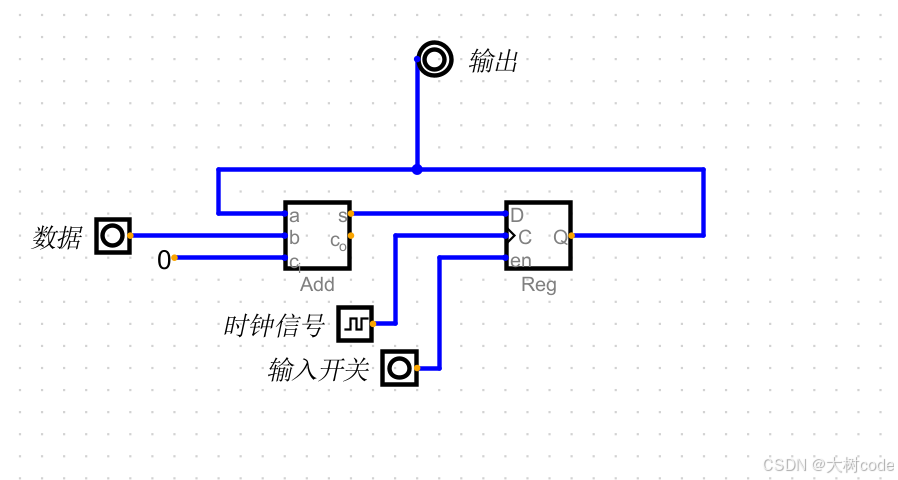

组件的布局如下图所示：

在这个电路中，Add代表的是加法器，Reg代表的是寄存器，他们都是16位的，所以数据也必须是16位的，而且只有当时钟信号和输入开关都开启的情况下才会触发存储，时钟信号的频率设置为10,当然你也可以设置成其他的数值。

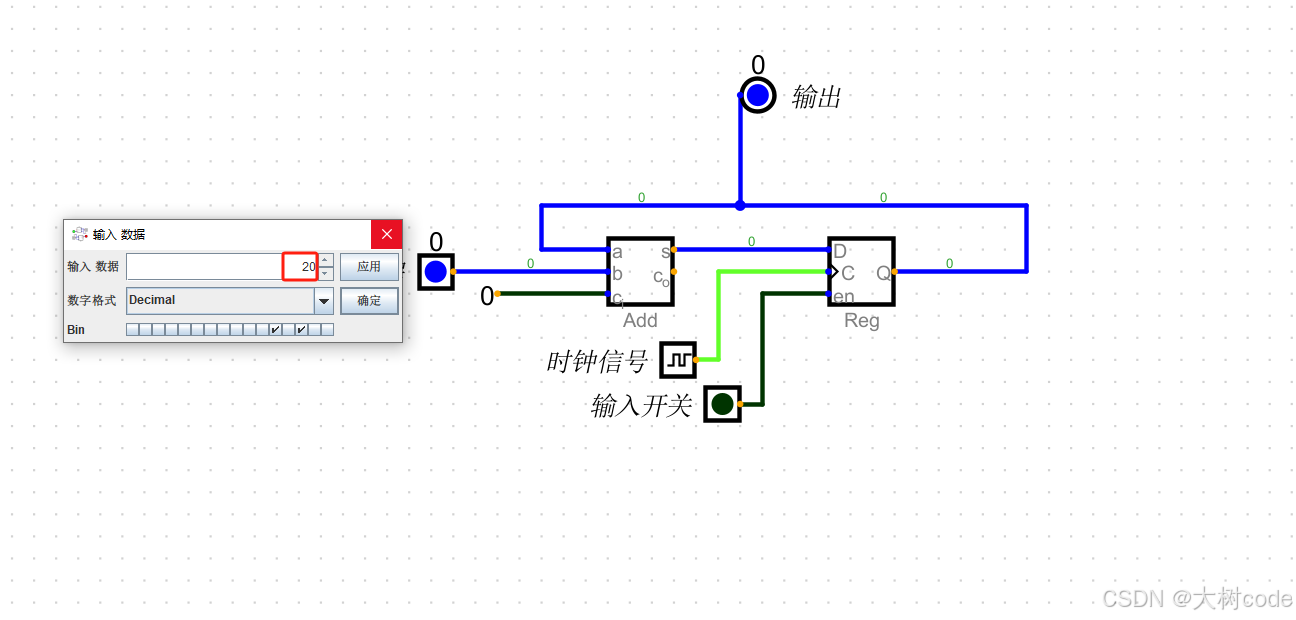

运行结果如下：
