如何使用

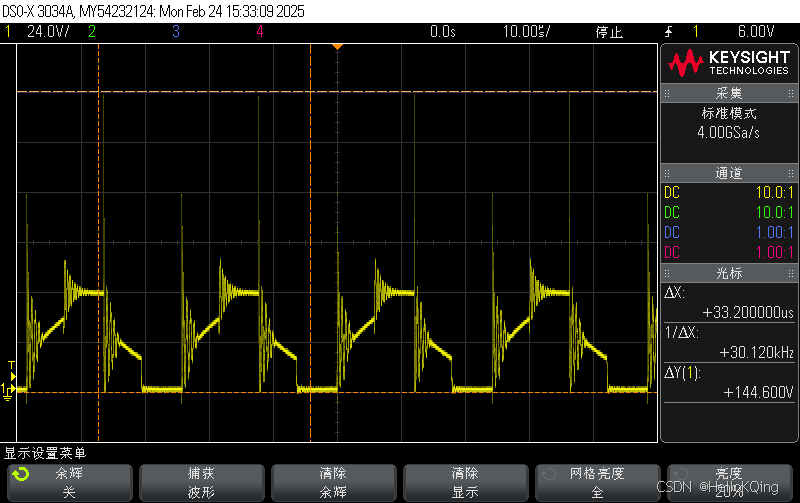

比如我这里的是推挽的拓扑,使用的输入电压是24V,那么最大Vds电压应该是24V*2=48V,但是由于漏感和PCB上的寄生参数,导致出现了较大的尖峰电压,如图1所示可以看到未加TVS的时候的最大电压达到了150V,在MOS的DS并联TVS后电压尖峰得到了很好的抑制,约为60V左右,如图2所示,效果还是很明显的,可以较好的抑制电压冲击,避免MOS击穿。


如何选择
在挑选TVS的时候主要关注Vc也就是钳位电压,以及峰值电流,击穿电压和反向截止电压下的电流相对于开关管的电流来说都很小,没有参考意义,选择双向或者单向都可以。

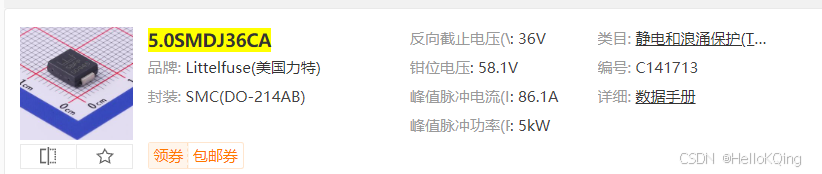

在选择的时候让钳位电压略高于正常的Vds电压,比如我这里选用的是力特的SMDJ36CA,它的Vc是58V是高于理论最大Vds电压48V的,同时选择峰值电流大的TVS最好,因为电流大意味着功率高,可以承受较高的应力,也能更好更快地泄放掉冲击电压。
