UML（二）component 组件图

组件图即是用来描述组件与组件之间关系的一种UML图。组件图在宏观层面上显示了构成系统某一个特定方面的实现结构。

组件图适用于基于组件的开发模式（Component-Based Development, CBD），它通过组件，及组件的接口、端口来表达组件的构成及其关系。当我们使用 CBD 进行开发时，其实是对行为进行了抽象，一个组件提供了若干的行为，组件图通过接口、端口的方式来表达组件间的连接，很形象的表达出组件是可被替换的概念，一个组件可以被另一个提供了相同接口的组件替换。因此，当我们通过组件进行建模时，能够设计出一个扩展性良好的系统。
基于组件的开发基于这样的假设，即以前构建的组件可以被重用，并且如果需要，组件可以被一些其他“等效”或“一致”组件替换。

组件图是用于描述系统的物理、逻辑结构的，他关注组件间的关联（使用什么接口，通过什么端口通讯），强调通过接口来描述组件行为

component, [interface, provided interface, required interface], class, port, connector, artifact, component realization, dependency, usage

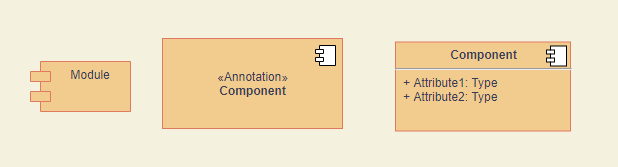

component 组建的一般表示

提供接口 (provided interfaces）

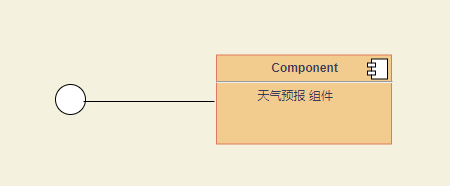

提供接口表明该组件实现的接口，表示该组件能够提供的行为，即该组件可对外提供的服务。 比如上图的例子中，表明了天气服务组件，提供了天气预报的接口，即说明天气服务组件拥有天气预报的行为（能力）

需求接口（required interfaces）

需求接口表明该组件执行过程中，需要使用到具有某个行为的组件，即声明该组件依赖的行为。

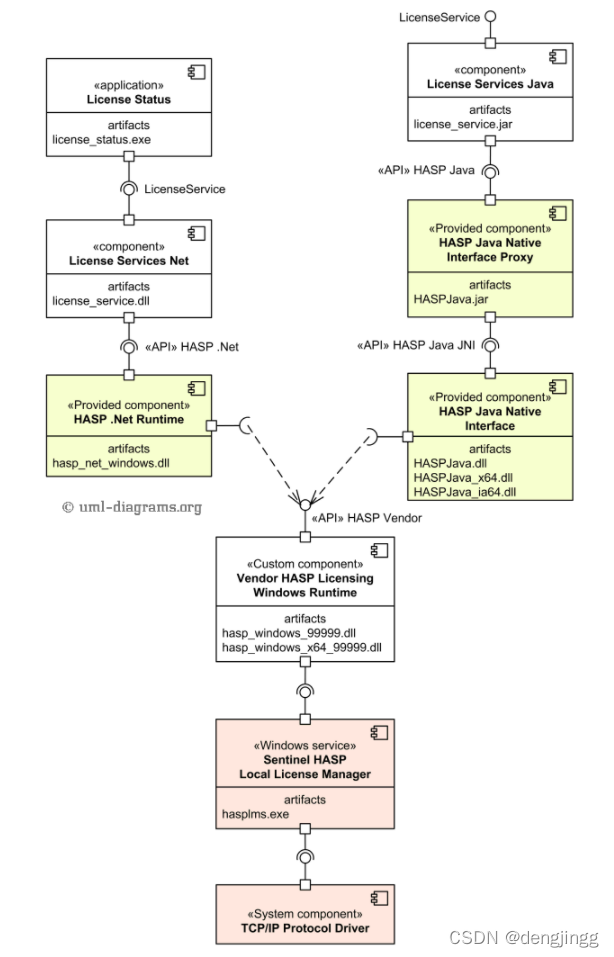

需求接口（半圈）和提供接口（圆圈）的图设计得很有意思，一般两个组件连接，即一个组件的提供接口连接另一个组件的需求接口，这样表现出来的就是一个半圆半包裹着一个圆圈，很形象的表明类似插座，或者可互相嵌入的接口，所以从图中我们能够很直观的感受到组件之间是通过接口连接的，只要使用相同的接口，组件间可以随意替换。

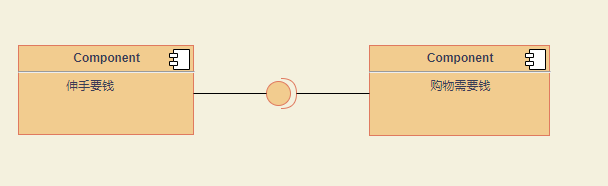

伸手要钱 提供的接口是 钱

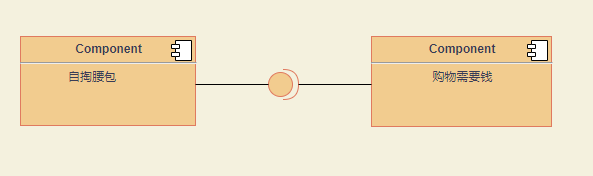

自己掏腰包 提供的接口是 钱
所以可以互相取代

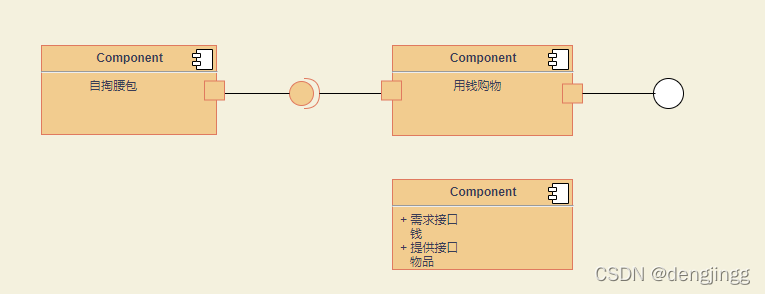

端口 （port）
端口 表明组件对外提供接口的交互点，和网络中的端口概念相似，它定义了组件对外的出口。通过端口，我们可以限制组件的外部可见性，其他组件与该组件交流，只能通过对应的端口，因此我们通过端口了解到一个组件能够支撑的功能范围。

组建可以替换，前提是接口相同，

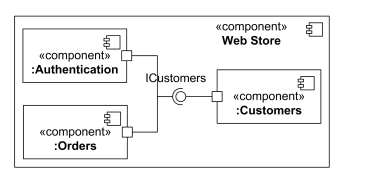

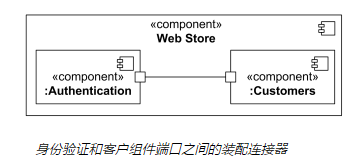

连接器（connector）
组建间的连接，通信。

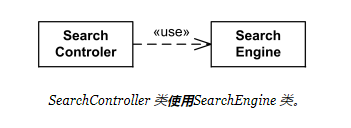

UML 中的依赖关系

例子

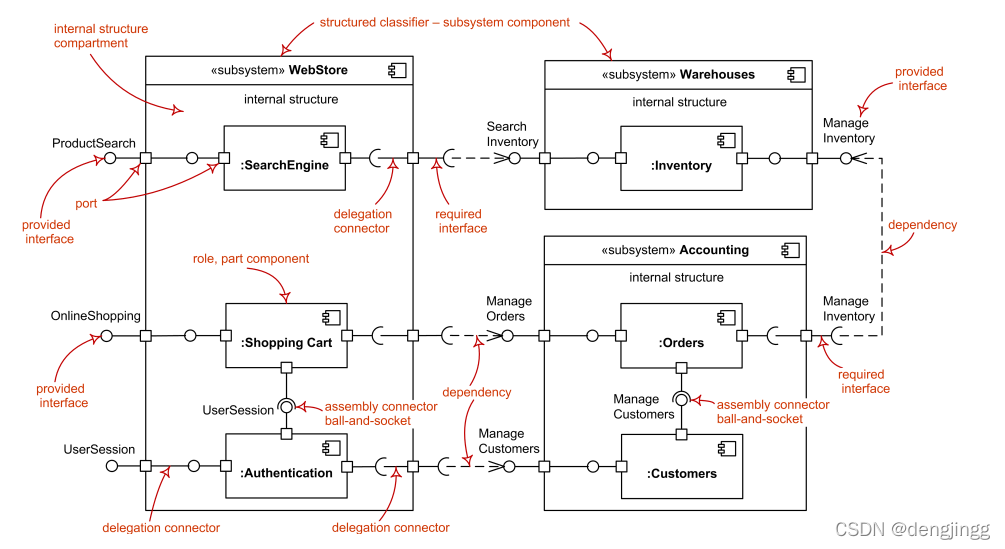

网购组建图

第一层次 有哪些顶层组建
有三大组建 WebStore ，Warehouses,accounting

第二层次 — 顶层组建的接口和连接（WebStore 详细写）

1 WebStore 提供的接口(服务) 产品搜索，在线购物，用户接口
输入接口 搜索仓库(依赖于仓库提供的接口) ，购物车输入(依赖于账户管理提供的操作)，用户接口
2. Warehouses仓库 提供的服务 搜索库存，管理库存
3. 账户 提供的服务 操作服务，消费者管理

第三层 顶层组建的内部 连接和接口

例子二 类视图
