记录一下学习串口的代码

首先看SDK生成的BSP代码包
bsp\ps7_cortexa9_0\libsrc
在这里插入图片描述
这里可以说是XILINX 的外设库函数
先来看串口UART的库函数uartps_v3_7\src
在这里插入图片描述

先看 xuartps_g.c
开头说明这个文件是由HS自动产生的I

* CAUTION: This file is automatically generated by HSI.
* Version: 2018.3
* DO NOT EDIT.

然后定义了UART 设备的基本参数

/*
* The configuration table for devices
*/

XUartPs_Config XUartPs_ConfigTable[XPAR_XUARTPS_NUM_INSTANCES] =
{
	{
		XPAR_PS7_UART_1_DEVICE_ID,
		XPAR_PS7_UART_1_BASEADDR,
		XPAR_PS7_UART_1_UART_CLK_FREQ_HZ,
		XPAR_PS7_UART_1_HAS_MODEM
	}
};

xuartps_hw.c 包含三个API，数据的发送，接收和reset
在这里插入图片描述

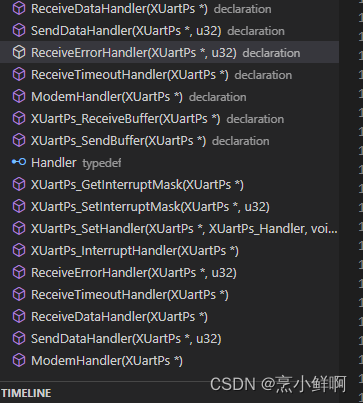

xuartps_intr.c 关于中断的操作
在这里插入图片描述
xuartps_options.c 串口模块的设置
在这里插入图片描述

xuartps_selftest.c 串口模块的自测函数
xuartps_sinit.c 串口模块的初始化函数

参考SDK的串口中断代码。

串口模块的初始化，XILINX 官方代码的运作方式是
0.在ps7_init.c中对IO进行设定，指定什么IO口用于UART
1.每个外设都有一个device ID 用于区分多个外设
2.每个外设的基本信息放在Lookuptable中，由SDK在bsp阶段生成。
3.获取外设的基本信息通过查找LookupConfig进行，找到外设的基础地址和基础配置。
4.然后进行外设的定制化配置XUartPs_CfgInitialize
5.外设的设置通过BaseAddress索引到外设的寄存器基地址
6.UartInstPtr是一个软件结构体，用于管理串口外设，把外设对象化

	/*
	 * Initialize the UART driver so that it's ready to use
	 * Look up the configuration in the config table, then initialize it.
	 */
	Config = XUartPs_LookupConfig(DeviceId);
	if (NULL == Config) {
		return XST_FAILURE;
	}

	Status = XUartPs_CfgInitialize(UartInstPtr, Config, Config->BaseAddress);
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}

在BSP生成阶段形成的外设Table

XUartPs_Config XUartPs_ConfigTable[XPAR_XUARTPS_NUM_INSTANCES] =
{
	{
		XPAR_PS7_UART_1_DEVICE_ID,
		XPAR_PS7_UART_1_BASEADDR,
		XPAR_PS7_UART_1_UART_CLK_FREQ_HZ,
		XPAR_PS7_UART_1_HAS_MODEM
	}
};

串口初始化的详细过程

s32 XUartPs_CfgInitialize(XUartPs *InstancePtr,
				   XUartPs_Config * Config, u32 EffectiveAddr)
{
	s32 Status;
	u32 ModeRegister;
	u32 BaudRate;

	/* Assert validates the input arguments */
	Xil_AssertNonvoid(InstancePtr != NULL);
	Xil_AssertNonvoid(Config != NULL);

	/* Setup the driver instance using passed in parameters */
	InstancePtr->Config.BaseAddress = EffectiveAddr;
	InstancePtr->Config.InputClockHz = Config->InputClockHz;
	InstancePtr->Config.ModemPinsConnected = Config->ModemPinsConnected;

	/* Initialize other instance data to default values */
	InstancePtr->Handler = (XUartPs_Handler)XUartPs_StubHandler;

	InstancePtr->SendBuffer.NextBytePtr = NULL;
	InstancePtr->SendBuffer.RemainingBytes = 0U;
	InstancePtr->SendBuffer.RequestedBytes = 0U;

	InstancePtr->ReceiveBuffer.NextBytePtr = NULL;
	InstancePtr->ReceiveBuffer.RemainingBytes = 0U;
	InstancePtr->ReceiveBuffer.RequestedBytes = 0U;

	/* Initialize the platform data */
	InstancePtr->Platform = XGetPlatform_Info();

	InstancePtr->is_rxbs_error = 0U;

	/* Flag that the driver instance is ready to use */
	InstancePtr->IsReady = XIL_COMPONENT_IS_READY;

	/*
	 * Set the default baud rate here, can be changed prior to
	 * starting the device
	 */
	BaudRate = (u32)XUARTPS_DFT_BAUDRATE;
	Status = XUartPs_SetBaudRate(InstancePtr, BaudRate);
	if (Status != (s32)XST_SUCCESS) {
		InstancePtr->IsReady = 0U;
	} else {

		/*
		 * Set up the default data format: 8 bit data, 1 stop bit, no
		 * parity
		 */
		ModeRegister = XUartPs_ReadReg(InstancePtr->Config.BaseAddress,
					  XUARTPS_MR_OFFSET);

		/* Mask off what's already there */
		ModeRegister &= (~((u32)XUARTPS_MR_CHARLEN_MASK |
						 (u32)XUARTPS_MR_STOPMODE_MASK |
						 (u32)XUARTPS_MR_PARITY_MASK));

		/* Set the register value to the desired data format */
		ModeRegister |=	((u32)XUARTPS_MR_CHARLEN_8_BIT |
						 (u32)XUARTPS_MR_STOPMODE_1_BIT |
						 (u32)XUARTPS_MR_PARITY_NONE);

		/* Write the mode register out */
		XUartPs_WriteReg(InstancePtr->Config.BaseAddress, XUARTPS_MR_OFFSET,
				   ModeRegister);

		/* Set the RX FIFO trigger at 8 data bytes. */
		XUartPs_WriteReg(InstancePtr->Config.BaseAddress,
				   XUARTPS_RXWM_OFFSET, 0x08U);

		/* Set the RX timeout to 1, which will be 4 character time */
		XUartPs_WriteReg(InstancePtr->Config.BaseAddress,
				   XUARTPS_RXTOUT_OFFSET, 0x01U);

		/* Disable all interrupts, polled mode is the default */
		XUartPs_WriteReg(InstancePtr->Config.BaseAddress, XUARTPS_IDR_OFFSET,
				   XUARTPS_IXR_MASK);

		Status = XST_SUCCESS;
	}
	return Status;
}

XILINX 对寄存器的管理并没有使用对象化的方法
下面两个函数是写寄存器的读写函数
使用基地址 + 偏移地址的方式

XUartPs_WriteReg
XUartPs_ReadReg

InstancePtr->Config.BaseAddress 为基地址
每个寄存器 有具体的偏移地址

#define XUARTPS_CR_OFFSET		0x0000U  /**< Control Register [8:0] */
#define XUARTPS_MR_OFFSET		0x0004U  /**< Mode Register [9:0] */
#define XUARTPS_IER_OFFSET		0x0008U  /**< Interrupt Enable [12:0] */
#define XUARTPS_IDR_OFFSET		0x000CU  /**< Interrupt Disable [12:0] */
#define XUARTPS_IMR_OFFSET		0x0010U  /**< Interrupt Mask [12:0] */
#define XUARTPS_ISR_OFFSET		0x0014U  /**< Interrupt Status [12:0]*/
#define XUARTPS_BAUDGEN_OFFSET	0x0018U  /**< Baud Rate Generator [15:0] */
#define XUARTPS_RXTOUT_OFFSET	0x001CU  /**< RX Timeout [7:0] */
#define XUARTPS_RXWM_OFFSET		0x0020U  /**< RX FIFO Trigger Level [5:0] */
#define XUARTPS_MODEMCR_OFFSET	0x0024U  /**< Modem Control [5:0] */
#define XUARTPS_MODEMSR_OFFSET	0x0028U  /**< Modem Status [8:0] */
#define XUARTPS_SR_OFFSET		0x002CU  /**< Channel Status [14:0] */
#define XUARTPS_FIFO_OFFSET		0x0030U  /**< FIFO [7:0] */
#define XUARTPS_BAUDDIV_OFFSET	0x0034U  /**< Baud Rate Divider [7:0] */
#define XUARTPS_FLOWDEL_OFFSET	0x0038U  /**< Flow Delay [5:0] */
#define XUARTPS_TXWM_OFFSET		0x0044U  /**< TX FIFO Trigger Level [5:0] */
#define XUARTPS_RXBS_OFFSET		0x0048U  /**< RX FIFO Byte Status [11:0] */

所有的寄存器操作通过专用的读写寄存器API完成。

完成串口外设的配置后，需要对串口的中断进行配置。
中断的管理主要通过SCU GIC进行。

XScuGic_Config *IntcConfig; /* Config for interrupt controller */

	/* Initialize the interrupt controller driver */
	IntcConfig = XScuGic_LookupConfig(INTC_DEVICE_ID);
	if (NULL == IntcConfig) {
		return XST_FAILURE;
	}

	Status = XScuGic_CfgInitialize(IntcInstancePtr, IntcConfig,
					IntcConfig->CpuBaseAddress);
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}

	/*
	 * Connect the interrupt controller interrupt handler to the
	 * hardware interrupt handling logic in the processor.
	 */
	Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT,
				(Xil_ExceptionHandler) XScuGic_InterruptHandler,
				IntcInstancePtr);

GIC也是PS系统的外设。通过LookupConfig 去寻找其基础地址和基础配置。
其地址和基础配置都是BSP生成阶段自动生成。

接着对GIC进行详细的配置

XScuGic_Config XScuGic_ConfigTable[XPAR_XSCUGIC_NUM_INSTANCES] =
{
	{
		XPAR_PS7_SCUGIC_0_DEVICE_ID,
		XPAR_PS7_SCUGIC_0_BASEADDR,
		XPAR_PS7_SCUGIC_0_DIST_BASEADDR,
		{{0}}		/**< Initialize the HandlerTable to 0 */
	}
};

**s32  XScuGic_CfgInitialize(XScuGic *InstancePtr,
				XScuGic_Config *ConfigPtr,
				u32 EffectiveAddr)
{
	u32 Int_Id;
	u32 Cpu_Id = CpuId + (u32)1;
	(void) EffectiveAddr;

	Xil_AssertNonvoid(InstancePtr != NULL);
	Xil_AssertNonvoid(ConfigPtr != NULL);
	/*
     * Detect Zynq-7000 base silicon configuration,Dual or Single CPU.
     * If it is single CPU cnfiguration then invoke assert for CPU ID=1
	 */
#ifdef ARMA9
	if (XPAR_CPU_ID == 0x01) {
		Xil_AssertNonvoid((Xil_In32(XPS_EFUSE_BASEADDR
			+ EFUSE_STATUS_OFFSET) & EFUSE_STATUS_CPU_MASK) == 0);
	}
#endif

	if (InstancePtr->IsReady != XIL_COMPONENT_IS_READY) {

		InstancePtr->IsReady = 0U;
		InstancePtr->Config = ConfigPtr;


		for (Int_Id = 0U; Int_Id < XSCUGIC_MAX_NUM_INTR_INPUTS;
				Int_Id++) {
			/*
			* Initalize the handler to point to a stub to handle an
			* interrupt which has not been connected to a handler
			* Only initialize it if the handler is 0 which means it
			* was not initialized statically by the tools/user. Set
			* the callback reference to this instance so that
			* unhandled interrupts can be tracked.
			*/
			if ((InstancePtr->Config->HandlerTable[Int_Id].Handler
					== (Xil_InterruptHandler)NULL)) {
				InstancePtr->Config->HandlerTable[Int_Id].Handler
						= (Xil_InterruptHandler)StubHandler;
			}
			InstancePtr->Config->HandlerTable[Int_Id].CallBackRef =
								InstancePtr;
		}
		XScuGic_Stop(InstancePtr);
		DistributorInit(InstancePtr, Cpu_Id);
		CPUInitialize(InstancePtr);

		InstancePtr->IsReady = XIL_COMPONENT_IS_READY;
	}

	return XST_SUCCESS;
}

1.ZYNQ 系统最大的IRQ 数量是95个
2.如果中断服务函数没有被指定，那么默认指定一个标准的中断函数。用意是当发生中断的时候跳转到未被指定的函数中会出现错误和无法跟踪的情况。

for (Int_Id = 0U; Int_Id < XSCUGIC_MAX_NUM_INTR_INPUTS;
				Int_Id++) {
			/*
			* Initalize the handler to point to a stub to handle an
			* interrupt which has not been connected to a handler
			* Only initialize it if the handler is 0 which means it
			* was not initialized statically by the tools/user. Set
			* the callback reference to this instance so that
			* unhandled interrupts can be tracked.
			*/
			if ((InstancePtr->Config->HandlerTable[Int_Id].Handler
					== (Xil_InterruptHandler)NULL)) {
				InstancePtr->Config->HandlerTable[Int_Id].Handler
						= (Xil_InterruptHandler)StubHandler;
			}
			InstancePtr->Config->HandlerTable[Int_Id].CallBackRef =
								InstancePtr;
		}

ARM 9 处理器的中断向量表前面几个

{Xil_ExceptionNullHandler, NULL},
	{Xil_UndefinedExceptionHandler, NULL},
	{Xil_ExceptionNullHandler, NULL},
	{Xil_PrefetchAbortHandler, NULL},
	{Xil_DataAbortHandler, NULL},
	{Xil_ExceptionNullHandler, NULL},
	{Xil_ExceptionNullHandler, NULL},

当发生中断后GIC把对应的中断发给CPU，CPU进入中断服务，首先是进行硬件中断这个不由软件控制。
也就是上表的跳转是硬件产生的。然后执行对应的中断函数

/*
	 * Connect the interrupt controller interrupt handler to the
	 * hardware interrupt handling logic in the processor.
	 */
	Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT,
				(Xil_ExceptionHandler) XScuGic_InterruptHandler,
				IntcInstancePtr);

然后在异常处理函数中去寻找是什么外设发生了中断，跳转到对应的函数进行处理

接下来需要把对应的中断服务函数进行注册，也就是把中断服务函数放到中断table 表中

	Status = XScuGic_Connect(IntcInstancePtr, UartIntrId,
				  (Xil_ExceptionHandler) XUartPs_InterruptHandler,
				  (void *) UartInstancePtr);

进入到中断服务函数里面后再去读寄存器判断具体的中断标志位，从而识别是什么地方发生了中断。

void XUartPs_InterruptHandler(XUartPs *InstancePtr)
{
	u32 IsrStatus;

	Xil_AssertVoid(InstancePtr != NULL);
	Xil_AssertVoid(InstancePtr->IsReady == XIL_COMPONENT_IS_READY);

	/*
	 * Read the interrupt ID register to determine which
	 * interrupt is active
	 */
	IsrStatus = XUartPs_ReadReg(InstancePtr->Config.BaseAddress,
				   XUARTPS_IMR_OFFSET);

	IsrStatus &= XUartPs_ReadReg(InstancePtr->Config.BaseAddress,
				   XUARTPS_ISR_OFFSET);

	/* Dispatch an appropriate handler. */
	if((IsrStatus & ((u32)XUARTPS_IXR_RXOVR | (u32)XUARTPS_IXR_RXEMPTY |
			(u32)XUARTPS_IXR_RXFULL)) != (u32)0) {
		/* Received data interrupt */
		ReceiveDataHandler(InstancePtr);
	}

	if((IsrStatus & ((u32)XUARTPS_IXR_TXEMPTY | (u32)XUARTPS_IXR_TXFULL))
									 != (u32)0) {
		/* Transmit data interrupt */
		SendDataHandler(InstancePtr, IsrStatus);
	}

	/* XUARTPS_IXR_RBRK is applicable only for Zynq Ultrascale+ MP */
	if ((IsrStatus & ((u32)XUARTPS_IXR_OVER | (u32)XUARTPS_IXR_FRAMING |
			(u32)XUARTPS_IXR_PARITY | (u32)XUARTPS_IXR_RBRK)) != (u32)0) {
		/* Received Error Status interrupt */
		ReceiveErrorHandler(InstancePtr, IsrStatus);
	}

	if((IsrStatus & ((u32)XUARTPS_IXR_TOUT)) != (u32)0) {
		/* Received Timeout interrupt */
		ReceiveTimeoutHandler(InstancePtr);
	}

	if((IsrStatus & ((u32)XUARTPS_IXR_DMS)) != (u32)0) {
		/* Modem status interrupt */
		ModemHandler(InstancePtr);
	}

	/* Clear the interrupt status. */
	XUartPs_WriteReg(InstancePtr->Config.BaseAddress, XUARTPS_ISR_OFFSET,
		IsrStatus);

最后UART 代码

#include <xuartps.h>
#include <xstatus.h>
#include "xscugic.h"

#define UART_ID0  XPAR_XUARTPS_0_DEVICE_ID
#define SCU_ID0   XPAR_SCUGIC_SINGLE_DEVICE_ID
#define UART_INT_IRQ_ID		XPAR_XUARTPS_1_INTR
XUartPs UartPs0;
XScuGic InterruptController;
void UserDelay1(u32 t)
{
	u32 i = 0;

	while (--t >2)
	{
		for (i = 0; i < 9999; i++)
		{
			;
		}

	}

}

void XUartPs_InterruptHandler1(XUartPs *call_back_ref)
{

	XUartPs *uart_instance_ptr = (XUartPs *) call_back_ref;
	u32 rec_data = 0 ;
	u32 isr_status ; //中断状态标志

	//读取中断 ID 寄存器，判断触发的是哪种中断
	isr_status = XUartPs_ReadReg(uart_instance_ptr->Config.BaseAddress,
	XUARTPS_IMR_OFFSET);
	isr_status &= XUartPs_ReadReg(uart_instance_ptr->Config.BaseAddress,
	XUARTPS_ISR_OFFSET);

     //判断中断标志位 RxFIFO 是否触发
	if (isr_status & (u32)XUARTPS_IXR_RXOVR){
		rec_data = XUartPs_RecvByte(uart_instance_ptr->Config.BaseAddress);
		//清除中断标志
		XUartPs_WriteReg(uart_instance_ptr->Config.BaseAddress,
		XUARTPS_ISR_OFFSET, XUARTPS_IXR_RXOVR) ;
	}
    XUartPs_SendByte(uart_instance_ptr->Config.BaseAddress,rec_data);
}
/**
 * @description:
 * @return {*}
 */
int MyUartTest1(void)
{

    int Status;
	XUartPs_Config *Config;
	int Index;
	u32 IntrMask;
	int BadByteCount = 0;

    /*
	 * Initialize the UART driver so that it's ready to use
	 * Look up the configuration in the config table, then initialize it.
	 */
	Config = XUartPs_LookupConfig(UART_ID0);
	if (NULL == Config) {
		return XST_FAILURE;
	}

	Status = XUartPs_CfgInitialize(&UartPs0, Config, Config->BaseAddress);
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}

    UserDelay1(300);

	Status = XUartPs_SelfTest(&UartPs0);
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}

    UserDelay1(300);

	xil_printf("My Uart cfg  and self test completed\r\n");

    UserDelay1(300);

    XUartPs_SetOperMode(&UartPs0, XUARTPS_OPER_MODE_NORMAL);

    XUartPs_SetBaudRate(&UartPs0,115200);

    XUartPs_SetFifoThreshold(&UartPs0, 1);


    uart_intr_init();
}

 void uart_intr_init(void)
 {
    int status;
	XScuGic_Config *intc_cfg;
    intc_cfg = XScuGic_LookupConfig(SCU_ID0);


	status = XScuGic_CfgInitialize(&InterruptController, intc_cfg,
    intc_cfg->CpuBaseAddress);

	Xil_ExceptionInit();

	Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT,
    (Xil_ExceptionHandler)XScuGic_InterruptHandler,
    (void *)&InterruptController);

	Xil_ExceptionEnable();

	XScuGic_Connect(&InterruptController, UART_INT_IRQ_ID,
    (Xil_ExceptionHandler) &XUartPs_InterruptHandler1,(void *) &UartPs0);

	XUartPs_SetInterruptMask(&UartPs0, XUARTPS_IXR_RXOVR);

	XScuGic_Enable(&InterruptController, UART_INT_IRQ_ID);
 }

超时机制代码


#include <xuartps.h>
#include <xstatus.h>
#include "xscugic.h"

#define UART_ID0  XPAR_XUARTPS_0_DEVICE_ID
#define SCU_ID0   XPAR_SCUGIC_SINGLE_DEVICE_ID
#define UART_INT_IRQ_ID		XPAR_XUARTPS_1_INTR
XUartPs UartPs0;
XScuGic InterruptController;
void UserDelay1(u32 t)
{
	u32 i = 0;

	while (--t >2)
	{
		for (i = 0; i < 9999; i++)
		{
			;
		}

	}

}

void XUartPs_InterruptHandler1(XUartPs *call_back_ref)
{

	XUartPs *uart_instance_ptr = (XUartPs *) call_back_ref;
	u32 rec_data = 0 ;
	u32 isr_status ; //中断状态标志

	//读取中断 ID 寄存器，判断触发的是哪种中断
	isr_status = XUartPs_ReadReg(uart_instance_ptr->Config.BaseAddress,
	XUARTPS_IMR_OFFSET);
	isr_status &= XUartPs_ReadReg(uart_instance_ptr->Config.BaseAddress,
	XUARTPS_ISR_OFFSET);


     //判断中断标志位 RxFIFO 是否触发
	if (isr_status & (u32)XUARTPS_IXR_RXOVR)
	{
		xil_printf("F:");
		while (XUartPs_IsReceiveData(uart_instance_ptr->Config.BaseAddress))
		{
			rec_data = XUartPs_RecvByte(uart_instance_ptr->Config.BaseAddress);
			XUartPs_SendByte(uart_instance_ptr->Config.BaseAddress,rec_data);
		}

		//清除中断标志
		XUartPs_WriteReg(uart_instance_ptr->Config.BaseAddress,
		XUARTPS_ISR_OFFSET, XUARTPS_IXR_RXOVR) ;

	}


	if (isr_status & XUARTPS_IXR_TOUT)
	{
	    xil_printf("T:");
		while (XUartPs_IsReceiveData(uart_instance_ptr->Config.BaseAddress))
		{
			rec_data = XUartPs_RecvByte(uart_instance_ptr->Config.BaseAddress);
			XUartPs_SendByte(uart_instance_ptr->Config.BaseAddress,rec_data);
		}
		XUartPs_WriteReg(uart_instance_ptr->Config.BaseAddress,
		XUARTPS_ISR_OFFSET, XUARTPS_IXR_TOUT) ;
	}

}

/**
 * @description:
 * @return {*}
 */
int MyUartTest1(void)
{

    int Status;
	XUartPs_Config *Config;
	int Index;
	u32 IntrMask;
	int BadByteCount = 0;

    /*
	 * Initialize the UART driver so that it's ready to use
	 * Look up the configuration in the config table, then initialize it.
	 */
	Config = XUartPs_LookupConfig(UART_ID0);
	if (NULL == Config) {
		return XST_FAILURE;
	}

	Status = XUartPs_CfgInitialize(&UartPs0, Config, Config->BaseAddress);
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}

    UserDelay1(300);

	Status = XUartPs_SelfTest(&UartPs0);
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}

    UserDelay1(300);

	xil_printf("My Uart cfg  and self test completed\r\n");

    UserDelay1(300);

    XUartPs_SetOperMode(&UartPs0, XUARTPS_OPER_MODE_NORMAL);

    XUartPs_SetBaudRate(&UartPs0,115200);

    XUartPs_SetFifoThreshold(&UartPs0, 32);

    XUartPs_SetRecvTimeout(&UartPs0,888);
    uart_intr_init();
}

 void uart_intr_init(void)
 {
    int status;
	XScuGic_Config *intc_cfg;
    intc_cfg = XScuGic_LookupConfig(SCU_ID0);


	status = XScuGic_CfgInitialize(&InterruptController, intc_cfg,
    intc_cfg->CpuBaseAddress);

	Xil_ExceptionInit();

	Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT,
    (Xil_ExceptionHandler)XScuGic_InterruptHandler,
    (void *)&InterruptController);

	Xil_ExceptionEnable();

	XScuGic_Connect(&InterruptController, UART_INT_IRQ_ID,
    (Xil_ExceptionHandler) &XUartPs_InterruptHandler1,(void *) &UartPs0);

	XUartPs_SetInterruptMask(&UartPs0, XUARTPS_IXR_RXOVR|XUARTPS_IXR_TOUT);

	XScuGic_Enable(&InterruptController, UART_INT_IRQ_ID);
 }

UATR的API
代码如下比较简单

/****************************************************************************/
/**
*
* This function sends one byte using the device. This function operates in
* polled mode and blocks until the data has been put into the TX FIFO register.
*
* @param	BaseAddress contains the base address of the device.
* @param	Data contains the byte to be sent.
*
* @return	None.
*
* @note		None.
*
*****************************************************************************/
void XUartPs_SendByte(u32 BaseAddress, u8 Data)
{
	/* Wait until there is space in TX FIFO */
	while (XUartPs_IsTransmitFull(BaseAddress)) {
		;
	}

	/* Write the byte into the TX FIFO */
	XUartPs_WriteReg(BaseAddress, XUARTPS_FIFO_OFFSET, (u32)Data);
}

/****************************************************************************/
/**
*
* This function receives a byte from the device. It operates in polled mode
* and blocks until a byte has received.
*
* @param	BaseAddress contains the base address of the device.
*
* @return	The data byte received.
*
* @note		None.
*
*****************************************************************************/
u8 XUartPs_RecvByte(u32 BaseAddress)
{
	u32 RecievedByte;
	/* Wait until there is data */
	while (!XUartPs_IsReceiveData(BaseAddress)) {
		;
	}
	RecievedByte = XUartPs_ReadReg(BaseAddress, XUARTPS_FIFO_OFFSET);
	/* Return the byte received */
	return (u8)RecievedByte;
}
烹小鲜啊
关注
笔记连载 | Day9【xilinx ZYNQ7000系列之《PS端 》串口打印】
12-03 822
听说99%的同学都来这里充电吖 本系列为线下学员学习笔记整理分享，如有想要报名参加线下培训，可以点击以下超链接文章了解，购买开发板可以到叁芯智能科技企业淘宝店下单。 各类研修班 | FPGA就业研修班，短期班…… 叁芯智能FPGA开发板，初学小白必备！ 连载《叁芯智能fpga设计与研发就业班-第9天》 【xilinx ZYNQ7000系列 PS、PL、PS-PL 基本开发流程】 之 《PS端 》【串口打印实验】 作者：紫枫术河 这篇文章记录ZYNQ70...
xilinx zynq7020通过ps uart实现简单计算器
baidu_34971492的博客
11-03 566
/****************************************************************************** * * Copyright (C) 2009 - 2014 Xilinx, Inc. All rights reserved. * * Permission is hereby granted, free of charge, to any person obtaining a copy * of this software and associa
基于ZYNQ的UART控制器
06-16
基于vivado和ZYNQ arm核的UART程序开发，例程简单可靠，已验证
学会Zynq（24）UART控制器简介
FPGADesigner的博客
03-25 5629
本文简单介绍Zynq中的UART控制器，重点放在编程所需了解的知识。很多功能使用库函数可以快速配置，因此没必要仔细了解每个寄存器是干什么的这种问题，应把精力放在UART的特性、工作原理和可实现功能方面。 UART控制器 Zynq中的UART控制器是一个全双工异步收发器，支持各种可编程的波特率和I/O信号格式，能够自动生成奇偶校验，支持多主检测模式。 UART操作由配置和模式寄存器控制。采用独立的...
第六节，ZYNQ的UART
想做一条贪吃蛇
04-12 4943
ZYNQ的UART 1 UART的特点 ZYNQ的串口模块是一个全双工的异步接收和发送器，支持宽范围广的软件可编程模块，支持编程配置波特率和数据格式，同时提供自动的奇偶校验和错误检测方案，此外，还为APU提供了接收和发送FIFO。 ZYNQ有两个UART器件，具有以下特性： 可编程波特率发送器； 64个字节接收和发送FIFO； 数据位6，7或者8个比特位； 奇，偶，空格，标记或者没有...
zynq 的uart（ps）
有崖的博客
04-28 3538
初始化 int serial_init(void) { int Status; XUartPs_Config *Config; Config = XUartPs_LookupConfig(UART_DEVICE_ID); if (NULL == Config) { return XST_FAILURE; } Status = XUartPs_CfgInitialize(&am...
FPGA系统性学习笔记连载_Day4 Xilinx ZYNQ7000系列 PS、PL、AXI 、启动流程基本概念篇
ONEFPGA的博客
06-29 2772
Zynq 就是两大功能块，PS 部分和 PL 部分， 说白了，就是 ARM 的 SOC 部分，和 FPGA部分。其中，PS 集成了两个 ARM Cortex™-A9 处理器，AMBA®互连，内部存储器，外部储器接口和外设。这些外设主要包括 USB 总线接口，以太网接口，SD/SDIO 接口，I2C 总线接口，CAN 总线接口，UART 接口，GPIO 等。 三、PS 和 PL 互联技术 3.1、ZYNQ 作为首款将高性能 ARM Cortex-A9 系列处理器与高性能 FPGA 在单芯片内紧密结合的产品，
Xilinx系ZYNQ学习笔记（二）ZYNQ入门及点亮LED灯
贾saisai的博客
08-17 2115
简单入门一下ZYNQ是何种架构，如何编程，至于深入了解应该要分开深入学习Linux和FPGA其基本架构都是在同一个硅片上集成 FPGA 和 CPU，并通过高速、高带宽的互联架构连接起来。ARM 的顺序控制、丰富外设，开源驱动、FPGA 的并行运算、高速接口、灵活定制、数字之王的特性交错相融，相得益彰。再加上其内部多条高速桥接总线，使其数据交互链路畅行无阻。SOPC 和 SoC FPGA 是统一的，都是由 FPGA 和处理器组成。
笔记连载 | Day4 Xilinx ZYNQ7000系列 PS、PL、AXI 、启动流程基本概念篇
11-26 501
​听说99%的同学都来这里充电吖 本系列为线下学员学习笔记整理分享，如有想要报名参加线下培训，可以点击以下超链接文章了解，购买开发板可以到叁芯智能科技企业淘宝店下单。 各类研修班 | FPGA就业研修班，短期班…… 叁芯智能FPGA开发板，初学小白必备！ 连载《叁芯智能fpga设计与研发就业班-第4天》 【xilinx ZYNQ7000系列 PS、PL、PS-PL 、AXI 、启动流程 基本概念】 作者：紫枫术河 这篇文章记录《xilinx ZYNQ...
笔记连载 | Day20【xilinx ZYNQ7000系列基本开发流程】 之 《PS端程序固化》篇
12-16 514
​听说99%的同学都来这里充电吖 本系列为线下学员学习笔记整理分享，如有想要报名参加线下培训，可以点击以下超链接文章了解，购买开发板可以到叁芯智能科技企业淘宝店下单。 各类研修班 | FPGA就业研修班，短期班…… 叁芯智能FPGA开发板，初学小白必备！ 连载《叁芯智能fpga设计与研发就业班-第20天》 【xilinx ZYNQ7000系列 PS、PL、PS-PL 基本开发流程】 之 《PS端程序固化》篇 作者：紫枫术河 本篇文章记录ZYNQ7...
Zynq7000系列器件PS端Uart接口实现（含逻辑及软件实现）
09-20
Zynq7000系列保姆级入门教程，本资源包括FPGA器件Xc7z030ff9676-2 PS端UART的工程实现（含vivado逻辑工程和SDK软件工程）和详细的操作步骤（含常遇到的问题及解决方法）。 本资源使用vivado 2019.1实现。
ZYNQ7010的UART串口程序
02-27
ZYNQ7010的UART串口程序，版本VIVADO2017.1，包括PS部分的串口程序
ZYNQ 7020 UART0 串口程序，全工程文件，可以直接使用
07-14
基于ZYNQ7020的UART串口程序，管脚使用MIO14，MIO15，软件版本VIVADO2018.2，包含FPGA 和 PS部分的串口程序，发送数据到上位机
MYIR-ZYNQ7000系列-zturn教程(6)：uart_cycle
瞎想的博客
08-17 4795
开发板环境：vivado 2017.1 ，开发板型号xc7z020clg400-1，这个工程主要实现的功能是能在uart上进行数据的回传，也就是串口调试助手发送数据后开发板接收到后会将数据返回给串口。（博客末尾为大家提供了网盘的工程源代码大家可以下载） step1 这是已经新建好的vivdao 工程 (如果大家不会新建vivado 工程请参考我上篇博文hello_worldhttp:...
Xilinx ZYNQ 7000学习笔记五(Xilinx SDK 烧写镜像文件)
u011116085的博客
09-13 1456
前面几篇讲了ZYNQ7000的启动过程，包括BootRom和FSBL的代码逻辑，其中关于FSBL代码对启动模式为JTAG被动启动没有进行分析，本篇将通过将JTAG的功能和通过Xilinx SDK烧写镜像文件到flash来顺道把FSBL中的JTAG代码部分给讲解下。
ZYNQ学习第三章-UART控制器
m0_56222647的博客
03-12 885
连接主机和ZYNQ板卡，通过串口助手发送10byte数据，同时也可以观察到板卡返回的相同的数据。当一次性发10byte数据时板卡会立刻返回相同的数据，当一次只发送01，即1byte时，需要发送十次之后，板卡才会跳出接收函数当中的while循环，同时返回10个01。
ZYNQ初识10（zynq_7010）UART通信实验
最新发布
m0_59708799的博客
01-08 960
以下，是串口接收端的波形图，系统时钟和波特率时钟不同，为异步时钟，，需要先延时两拍，将时钟同步过来，取到start_flag信号，由start_flag信号结合clk_cnt、bps_cnt两个计数器取到rx_flag信号，随后在rx_flag高电平时计算clk_cnt以及bps_cnt两个信号。以下，是是串口发送端的波形图，整体过程和接收端基本类似，只需要进行某些变量名称的修改即可，但需要注意，接收到的数据实际上是串口接收端的发送的数据（uart_data）；
学会Zynq（25）UART的基本使用方法
热门推荐
FPGADesigner的博客
03-27 1万+
上文对Zynq中的UART控制器做了简单介绍。从本文开始将以实例的方式详细讲述UART的各种使用方法。本文是UART最基础的使用方法，每秒发送一个“hello world”，实现的功能与printf或xil_printf相同。但后面介绍UART更复杂特性的文章，都是在本文设计的基础上进行改动。 SDK程序设计 Vivado中配置Zynq时启用开发板提供的UART接口。SDK中user_uart....
基于ZYNQ-7000开发板的调试系列（3）
zemelzhao的博客
04-29 712
3. 基于PS的串口通讯 这一部分分为两个部分： 串口发送数据 串口接收数据 该部分最后会设计一个自动收发装置，即当上位机通过串口向开发板发送数据后，开发板会发回所有的数据。假定上位机发送的数据小于256位，这样可以用一个u8型即可以完成索引。 基于PS的串口通讯 该部分主要是使用串口收发数据，使用的资源是PS中MIO12、13两个IO口确定的UART1通道。然后其余无需任何其他资源。故而可以...
评论 3
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
